Mạch Dimmer AC220V 4000W
(Mã SP:CG000192)
Thương hiệu: Chưa cập nhật
84.000₫
Mô tả sản phẩm
Mạch Dimmer AC220V 4000W là module điều chỉnh điện áp và công suất mạnh mẽ, sử dụng thyristor (SCR) chất lượng cao (như BTA41-600B) để kiểm soát các thiết bị AC. Module cho phép điều chỉnh điện áp từ 10-220V, phù hợp để điều khiển độ sáng đèn, tốc độ động cơ, hoặc nhiệt độ thiết bị sưởi. Với công suất tối đa 4000W (tải trở), hiệu suất cao (90%), và tích hợp tản nhiệt nhôm, mạch đảm bảo độ bền và an toàn. Module có bảo vệ chống xung, chống sét, và RC hấp thụ, là lựa chọn lý tưởng cho các dự án DIY và ứng dụng công nghiệp.
Đặc điểm nổi bật:
-
Điều chỉnh điện áp AC từ 10-220V, công suất tối đa 4000W.
-
Sử dụng SCR BTA41-600B hoặc tương đương, chịu dòng 25A.
-
Tích hợp vỏ nhôm tản nhiệt và bảo vệ chống xung, chống sét.
-
Kích thước nhỏ gọn, dễ lắp đặt.
-
Phù hợp cho cả người mới bắt đầu và chuyên gia điện tử.
Ứng dụng
-
Điều khiển độ sáng: Điều chỉnh độ sáng đèn sợi đốt, đèn halogen.
-
Điều khiển tốc độ: Kiểm soát tốc độ động cơ AC đơn pha (lưu ý: không phù hợp với động cơ không đồng bộ lớn).
-
Điều chỉnh nhiệt độ: Sử dụng cho lò sưởi, máy sấy, hoặc thiết bị gia nhiệt.
-
Dự án DIY: Tích hợp vào các dự án điện tử tự chế, điều khiển thiết bị AC.
-
Công nghiệp: Ứng dụng trong hệ thống điều chỉnh công suất, tự động hóa.
Sơ đồ chân
Mạch Dimmer AC220V 4000W có các chân kết nối chính:
-
AC IN (2 chân): Đầu vào AC 220V (Live/Neutral, không phân cực).
-
AC OUT (2 chân): Đầu ra AC điều chỉnh (10-220V).
-
Chiết áp: Điều chỉnh điện áp đầu ra (xoay để tăng/giảm).
Lưu ý:
-
Kết nối đúng chân AC IN và AC OUT để tránh hỏng mạch.
-
Không đo điện áp đầu ra bằng đồng hồ vạn năng khi không có tải (phải có tải để đo chính xác).
-
Kiểm tra datasheet hoặc hướng dẫn nhà cung cấp trước khi kết nối.
Thông số kĩ thuật
-
Điện áp đầu vào: AC 90-250V (chuẩn 220V).
-
Điện áp đầu ra: AC 10-220V (điều chỉnh qua chiết áp).
-
Công suất tối đa: 4000W (tải trở, khuyến nghị <3000W cho hoạt động lâu dài).
-
Dòng tối đa: 25A (thyristor BTA41-600B hoặc tương đương).
-
Hiệu suất: ≥90%.
-
Thyristor: BTA41-600B (điện áp chịu đựng 1200V).
-
Bảo vệ: Chống xung, chống sét, RC hấp thụ, cầu chì (tùy phiên bản).
-
Kích thước: ~85 x 58 x 38mm (tùy phiên bản).
-
Trọng lượng: ~150g.
-
Nhiệt độ hoạt động: -20°C đến +60°C.
Hướng dẫn sử dụng
-
Chuẩn bị:
-
Nguồn điện AC 220V (từ ổ cắm hoặc nguồn điện lưới).
-
Thiết bị tải (đèn, động cơ, lò sưởi) với công suất ≤4000W (khuyến nghị <3000W).
-
Dụng cụ cách điện (tua-vít, dây điện chịu tải ≥25A).
-
-
Kết nối:
-
Kết nối dây nguồn AC 220V vào chân AC IN (Live/Neutral, không phân cực).
-
Kết nối thiết bị tải vào chân AC OUT.
-
Đảm bảo kết nối chắc chắn, sử dụng dây điện phù hợp với dòng tải.
-
-
Kiểm tra và sử dụng:
-
Bật nguồn và xoay chiết áp để điều chỉnh điện áp đầu ra (tăng/giảm độ sáng, tốc độ, hoặc nhiệt độ).
-
Quan sát hoạt động của thiết bị tải, đảm bảo không vượt quá công suất định mức.
-
Đặt mạch ở nơi thoáng khí, tránh tiếp xúc với nước hoặc kim loại.
-
Lưu ý:
-
Không sử dụng với động cơ không tương thích (như động cơ không đồng bộ lớn).
-
Đảm bảo tải ≥100W để đo lường điện áp chính xác (do đặc tính SCR).
-
Sử dụng găng tay cách điện và tắt nguồn khi kết nối để đảm bảo an toàn.
-
Nếu hoạt động lâu ở công suất cao (>3000W), gắn thêm tản nhiệt hoặc quạt làm mát.

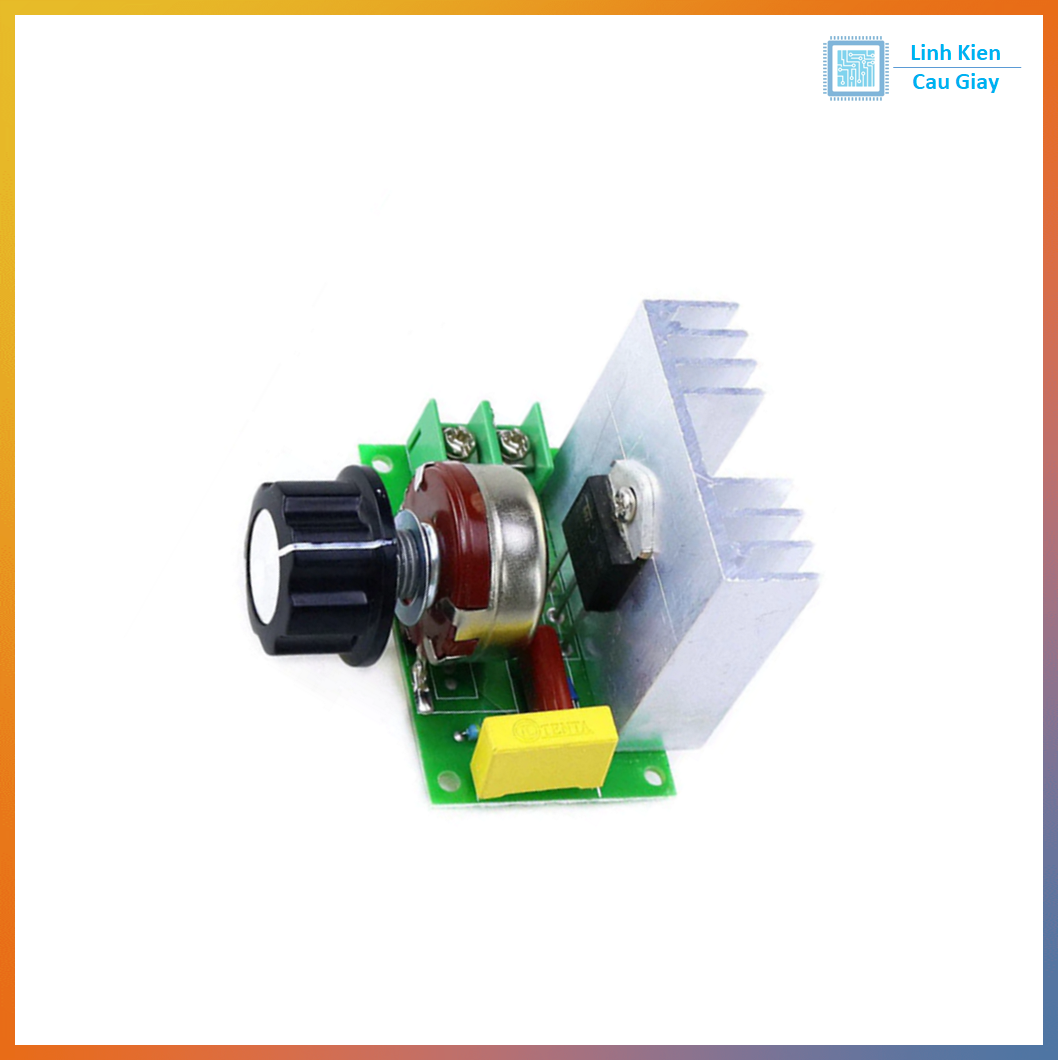

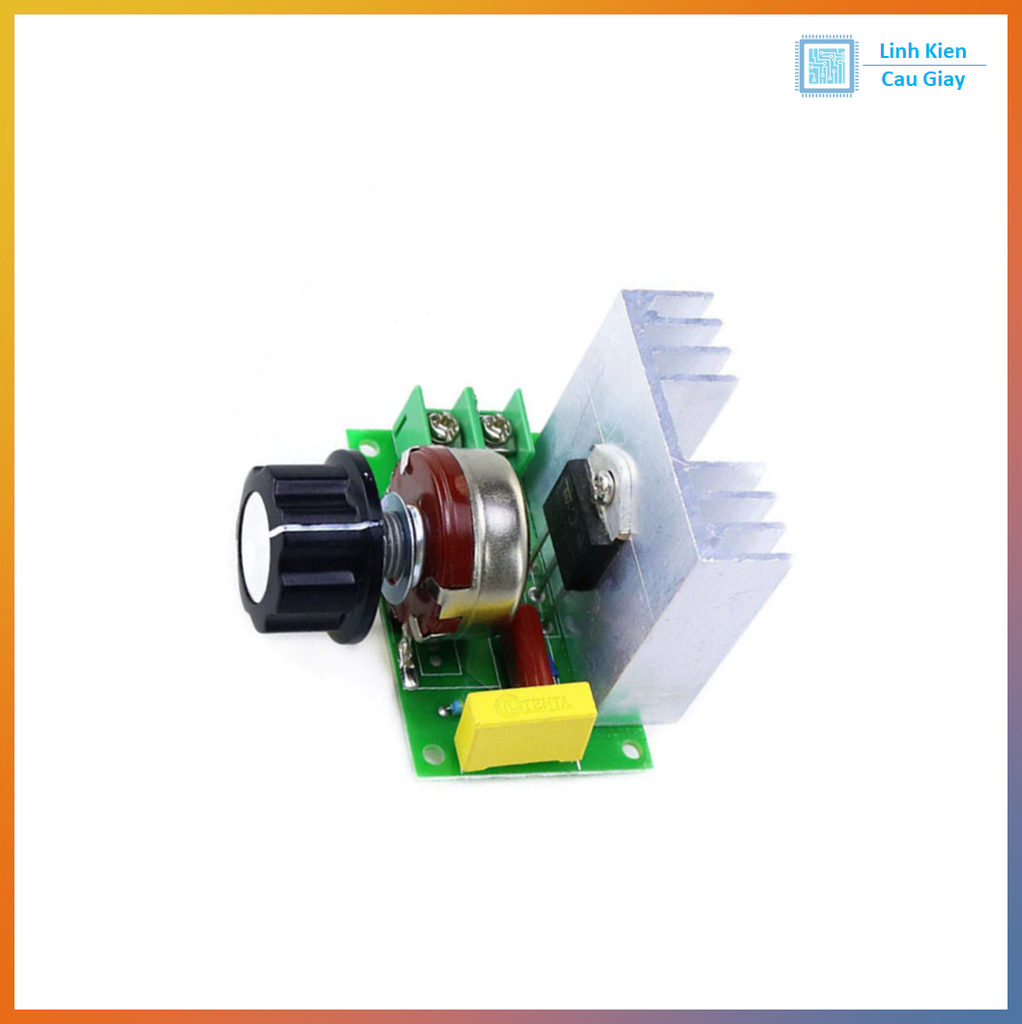

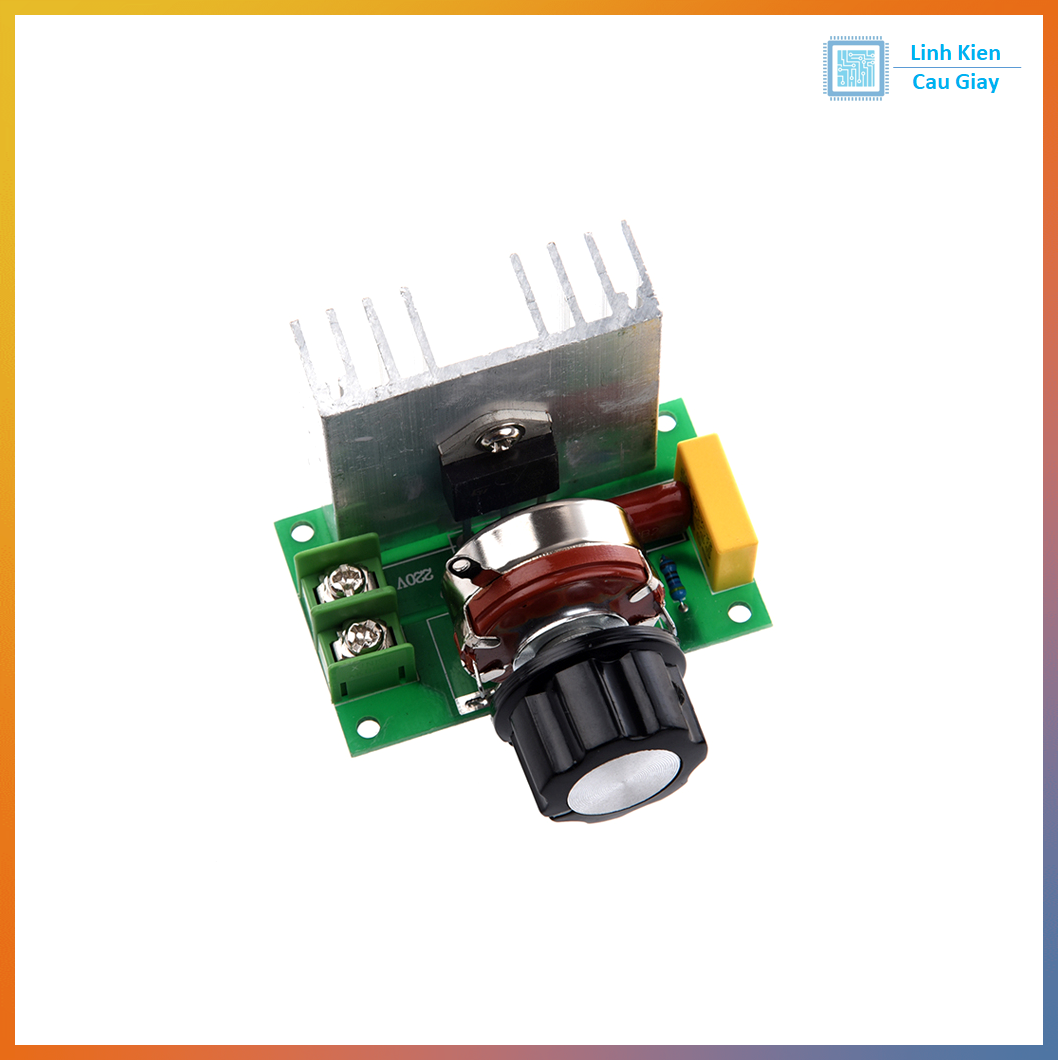

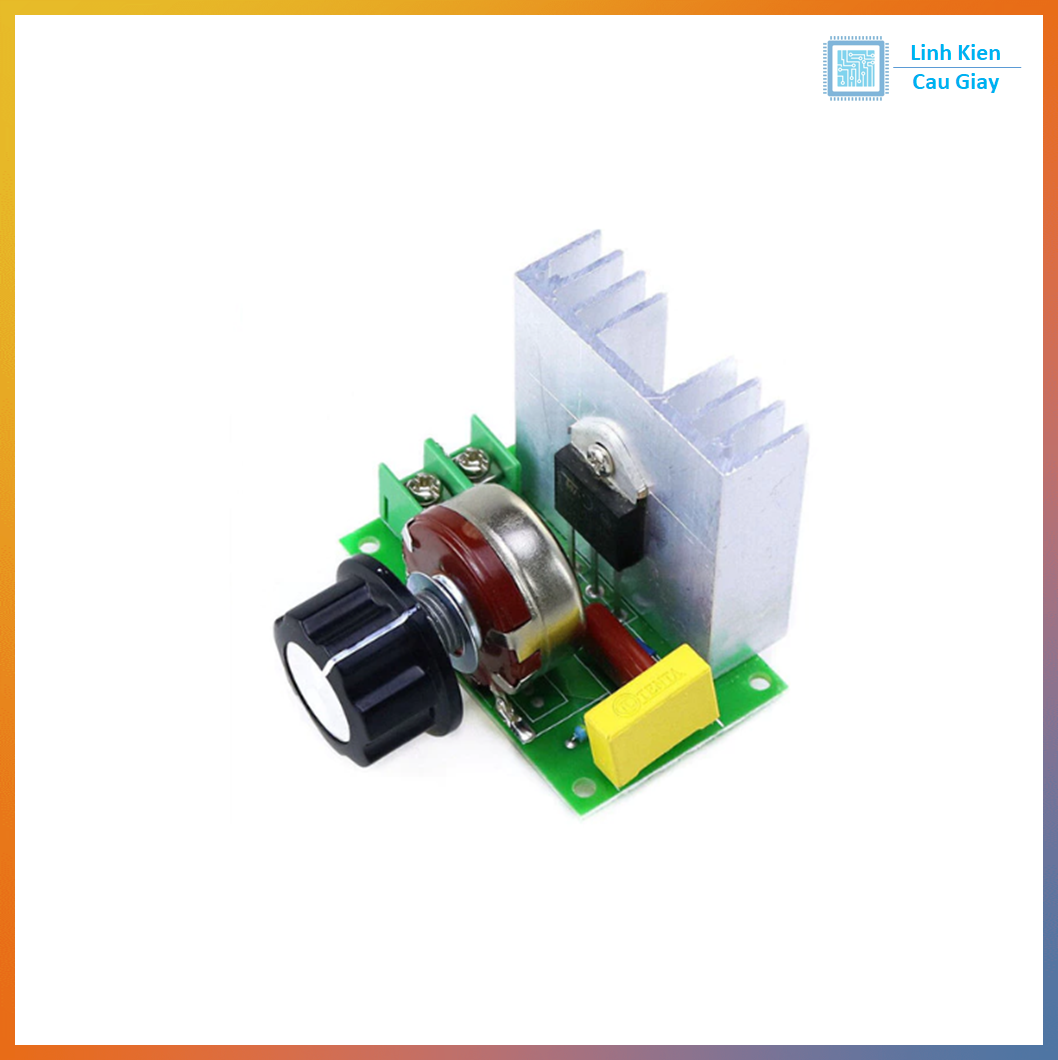

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
