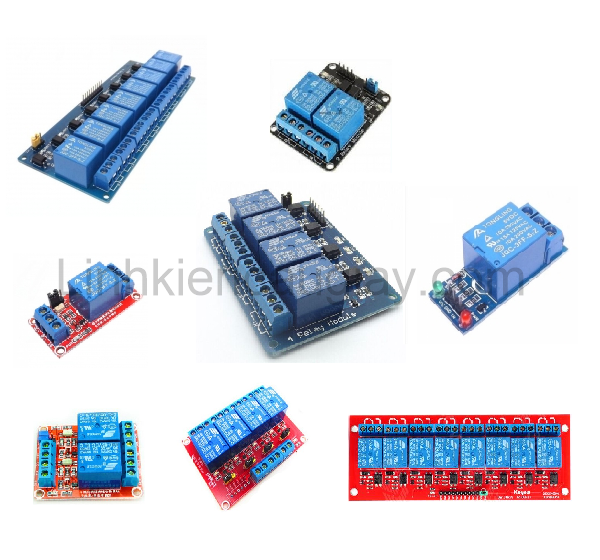

Module 1-2-4-8 Relay 5V

(Mã SP:CG000064)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

Mô tả :

Module Relay 5V - Số kênh tùy chọn: 1-2-4-8 Relay

Số Relay

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

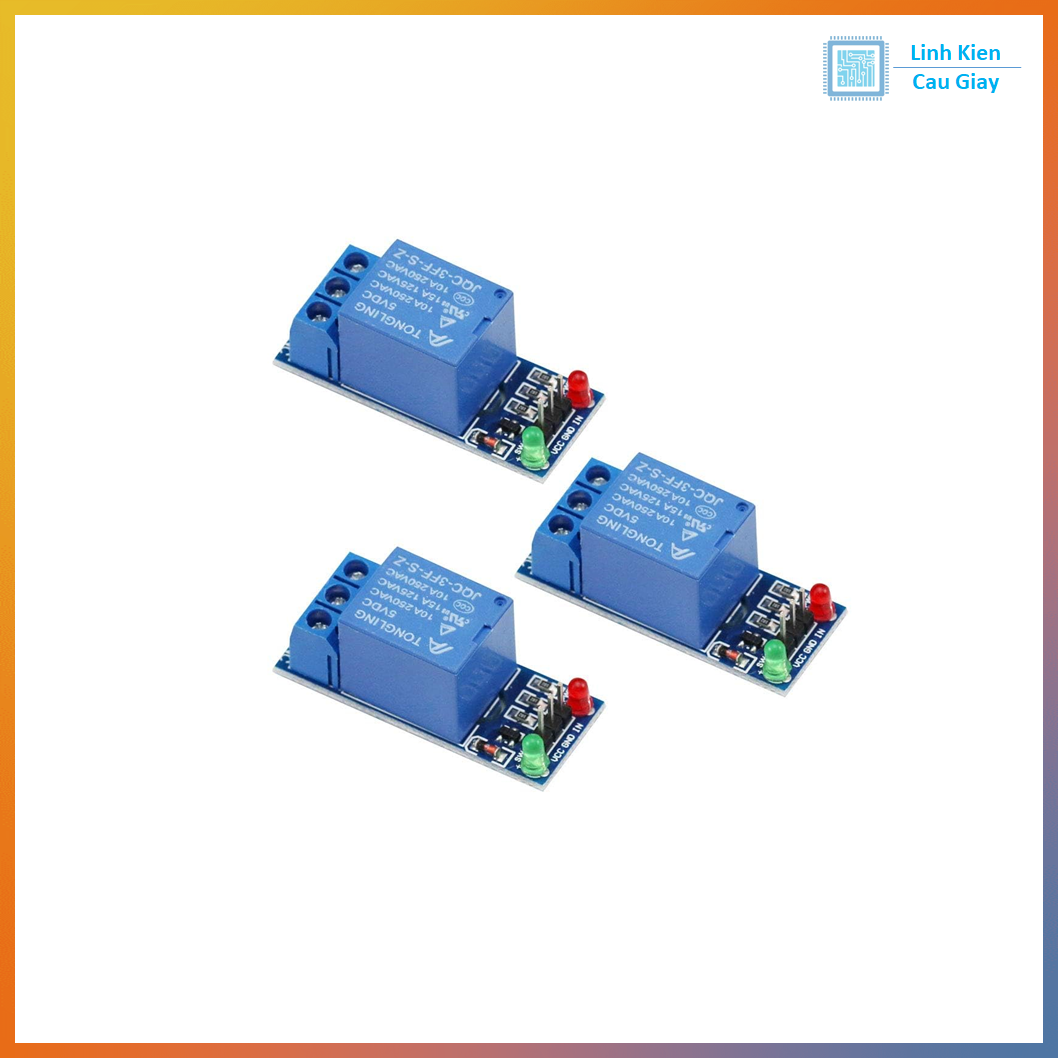

Module Relay 5V Thường hoặc có Low/High Opto
Số kênh Relay tùy chọn: 1-2-4-8 Relay

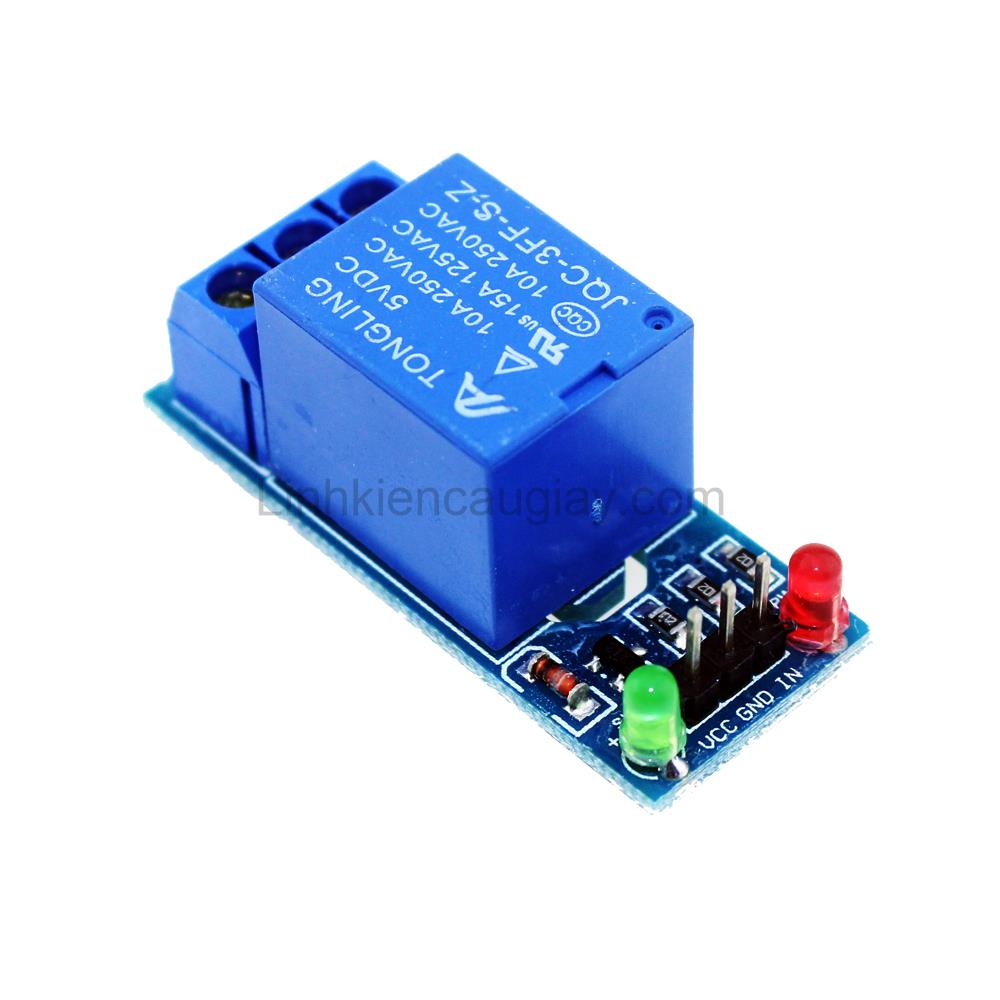

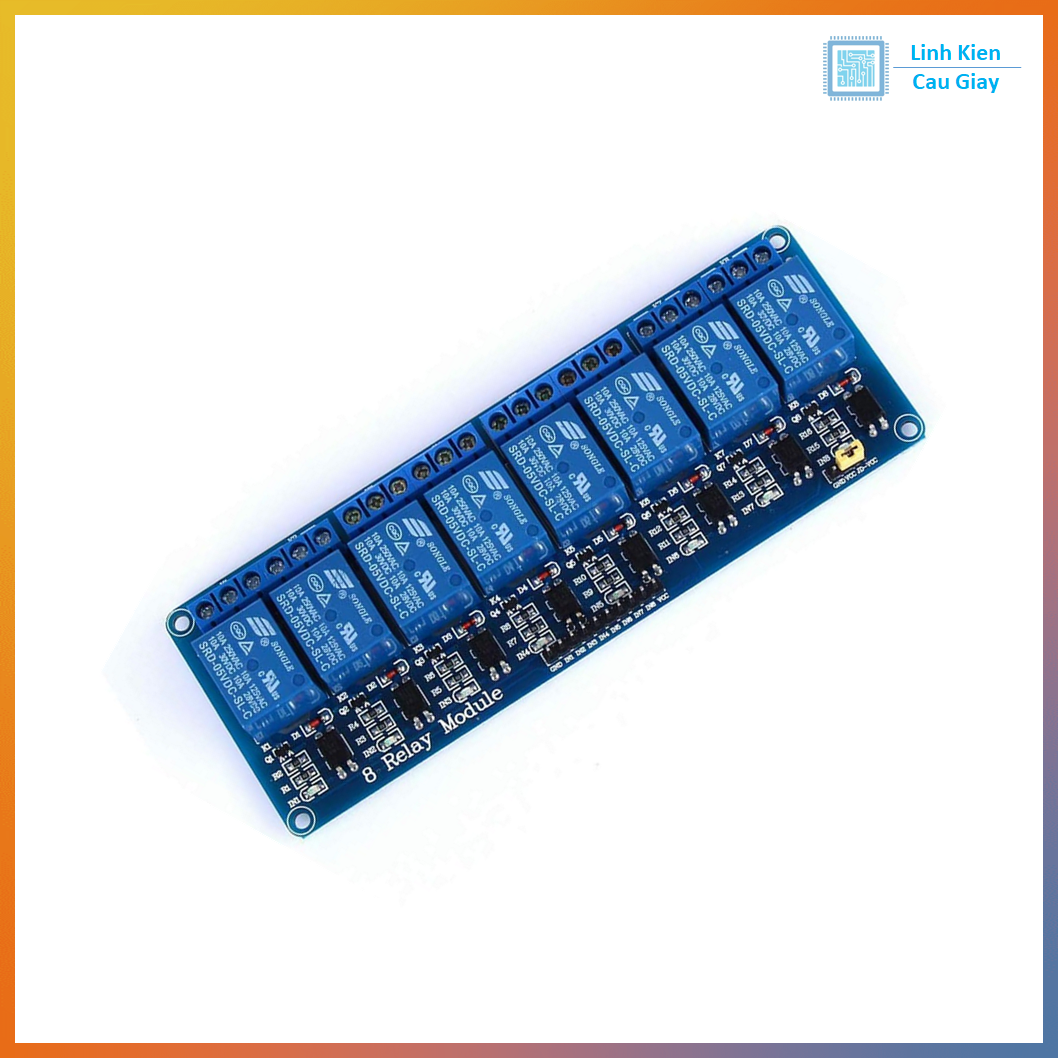

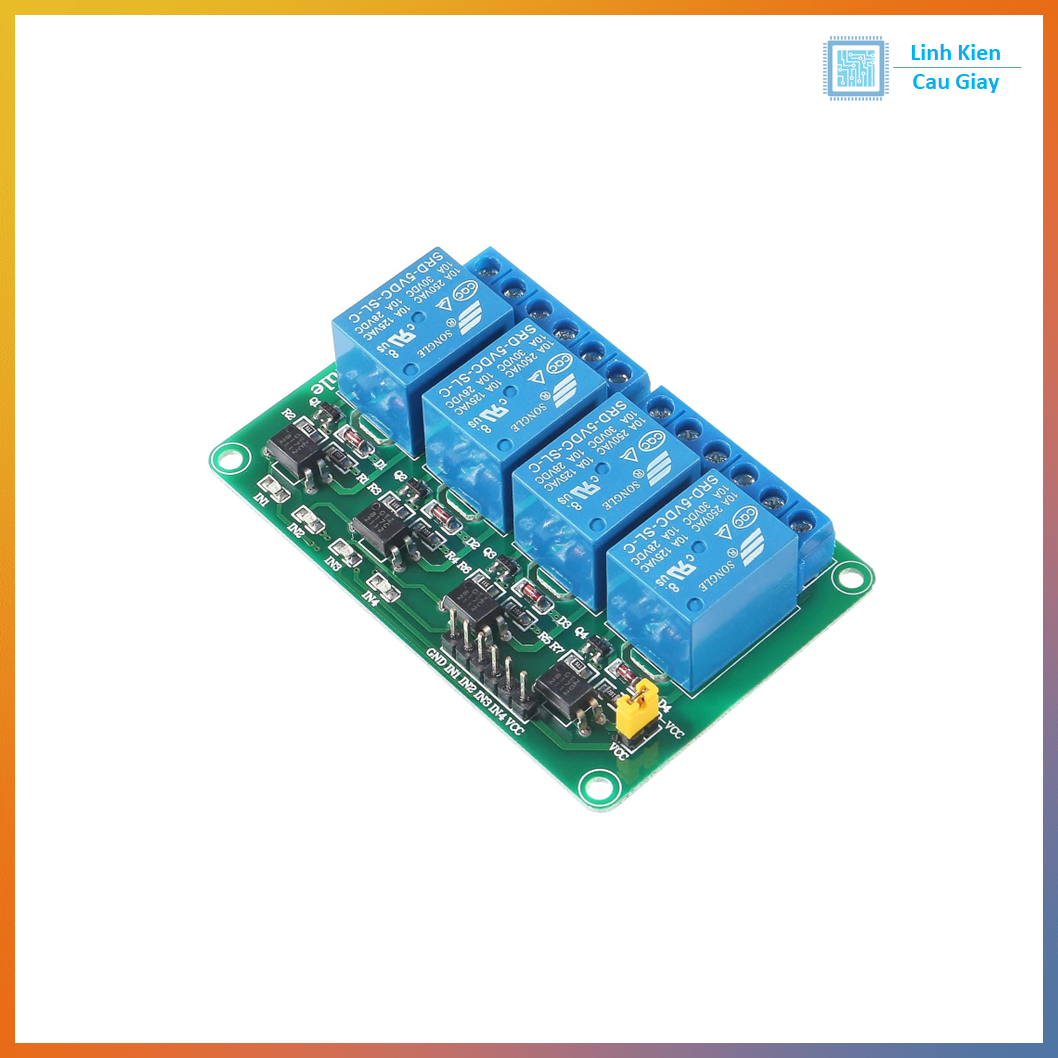

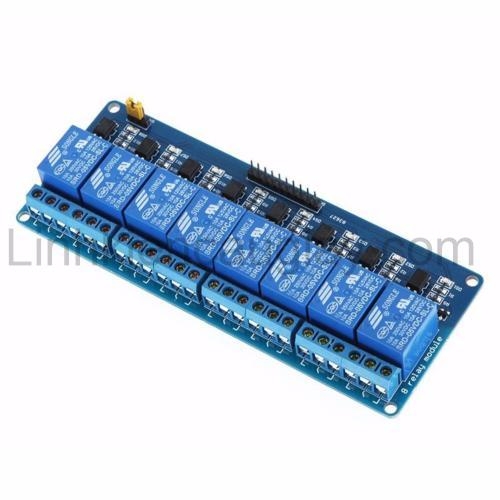

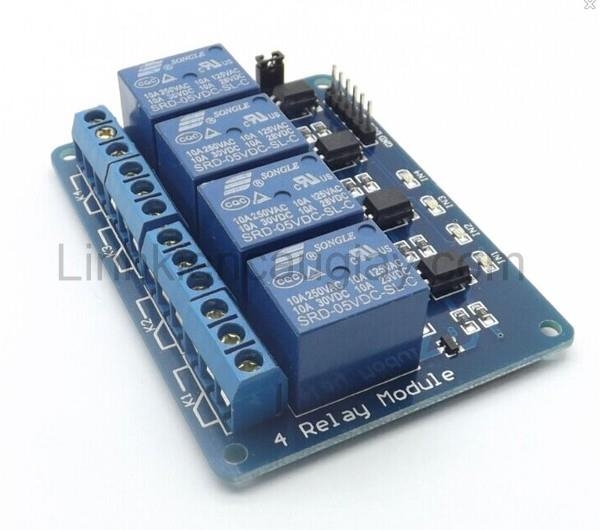

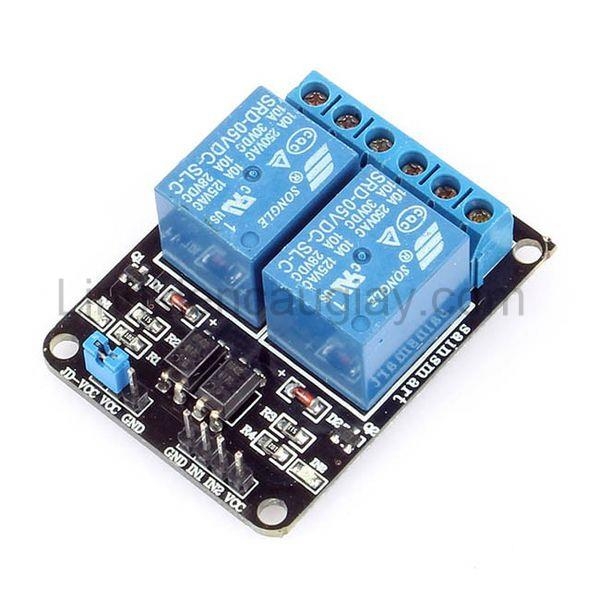

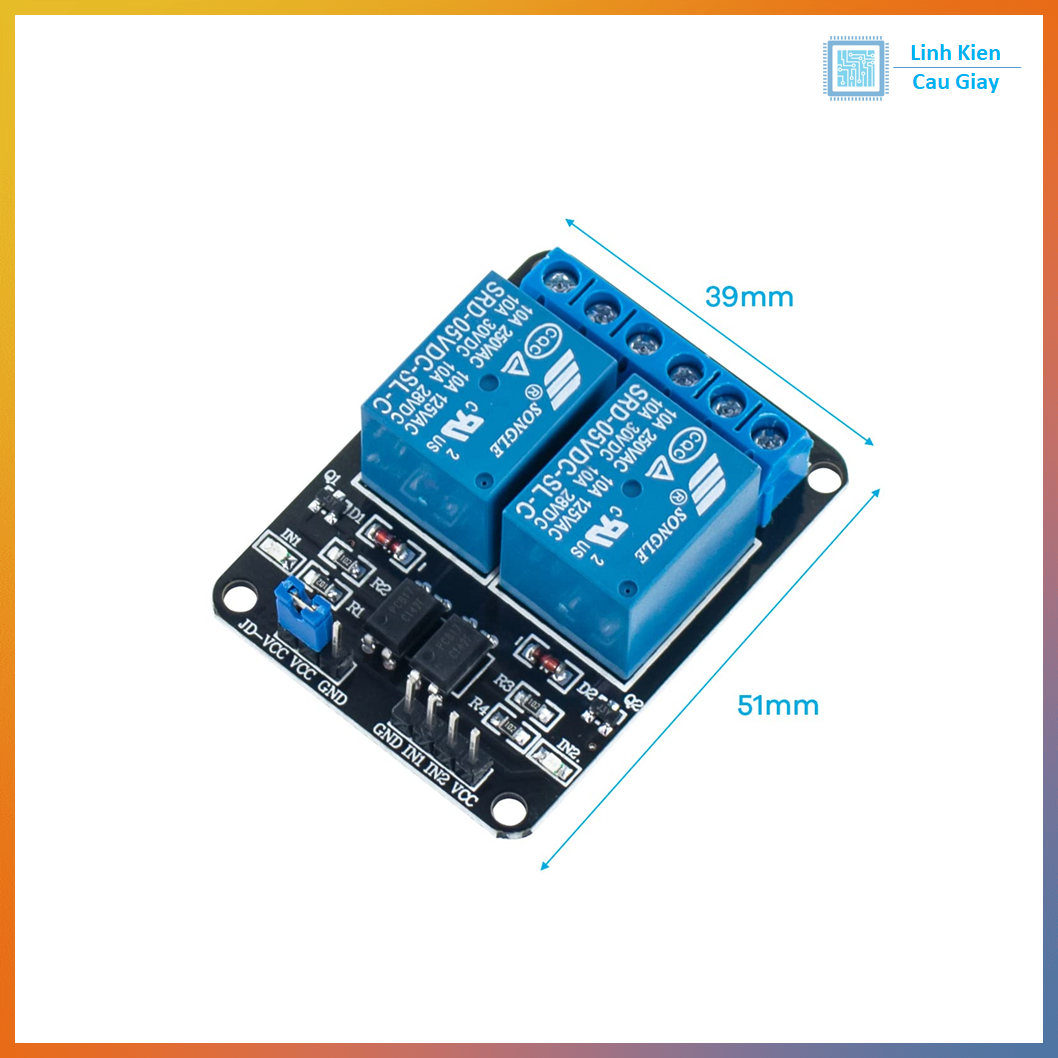

Module 1-2-4-8 Relay 5V có Opto - Tích cực mức thấp (low level)
    Mạch Relay 1-2-4-8 Kênh gồm Relay hoạt động tại điện áp 5VDC, chịu được hiệu điện thế lên đến 250VAC 10A. Có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC. Module relay được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơ le bảo đảm vi điều khiển hoạt động ổn định. Có  sẵn header rất tiện dụng khi kết nối với vi điều khiển.

     THÔNG SỐ KỸ THUẬT

   Đầu vào:
- Điện áp nuôi : 5VDC
- Tín hiệu vào điều khiển: 0V
   + Tín hiệu là 0: thì Relay đóng
   + Tín hiệu là 1 : thì Relay mở

   Đầu ra:
   + Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
   + NC : Thường đóng
   + NO: Thường mở

   + COM: Chân chung

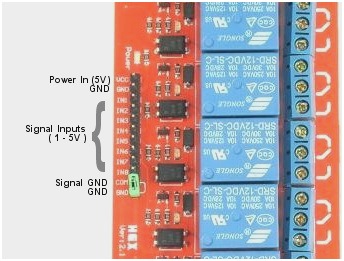

   Ký hiệu nguồn:
   + VCC, GND là nguồn nuôi Relay
   + In là chân tín hiệu điều khiển

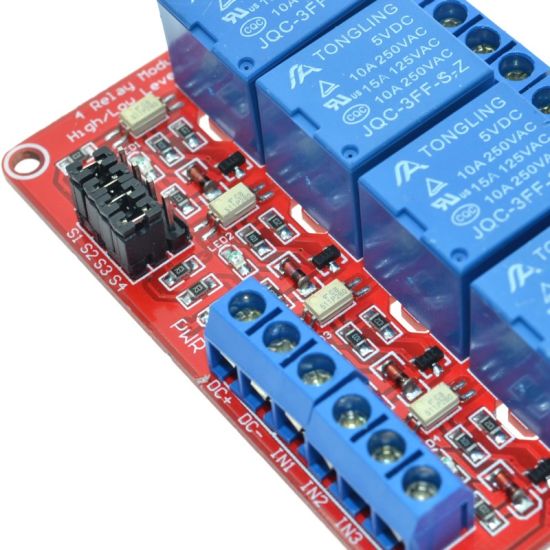

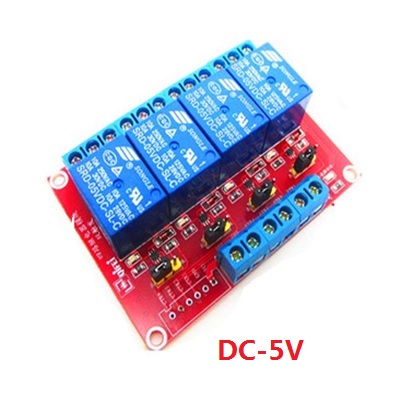

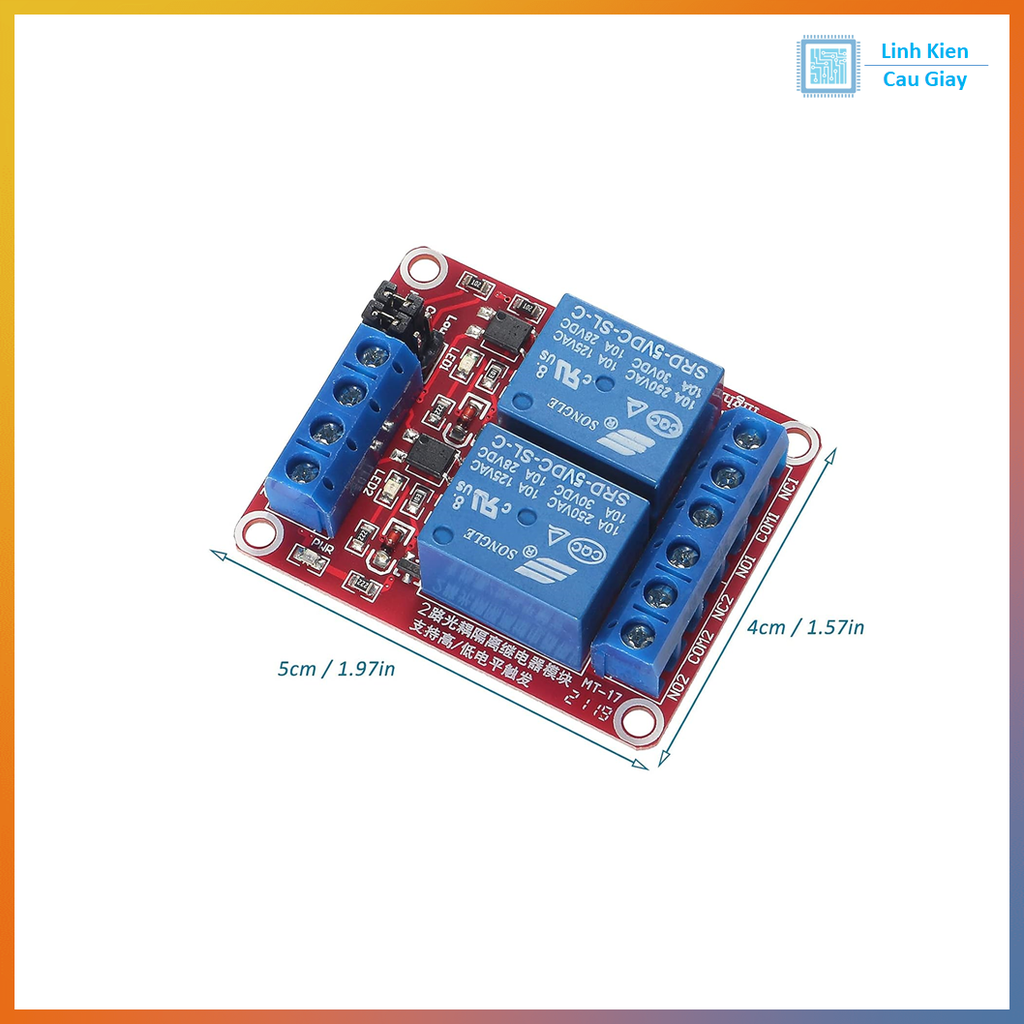

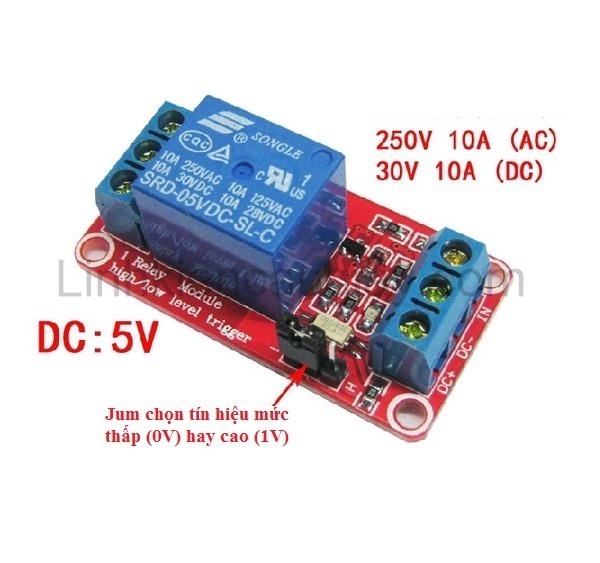

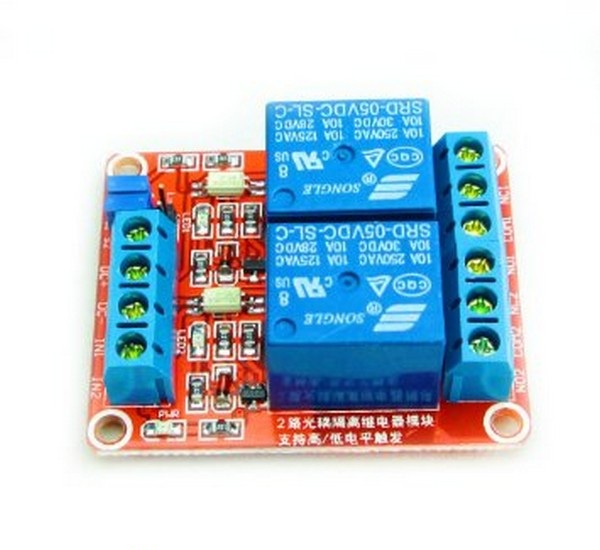

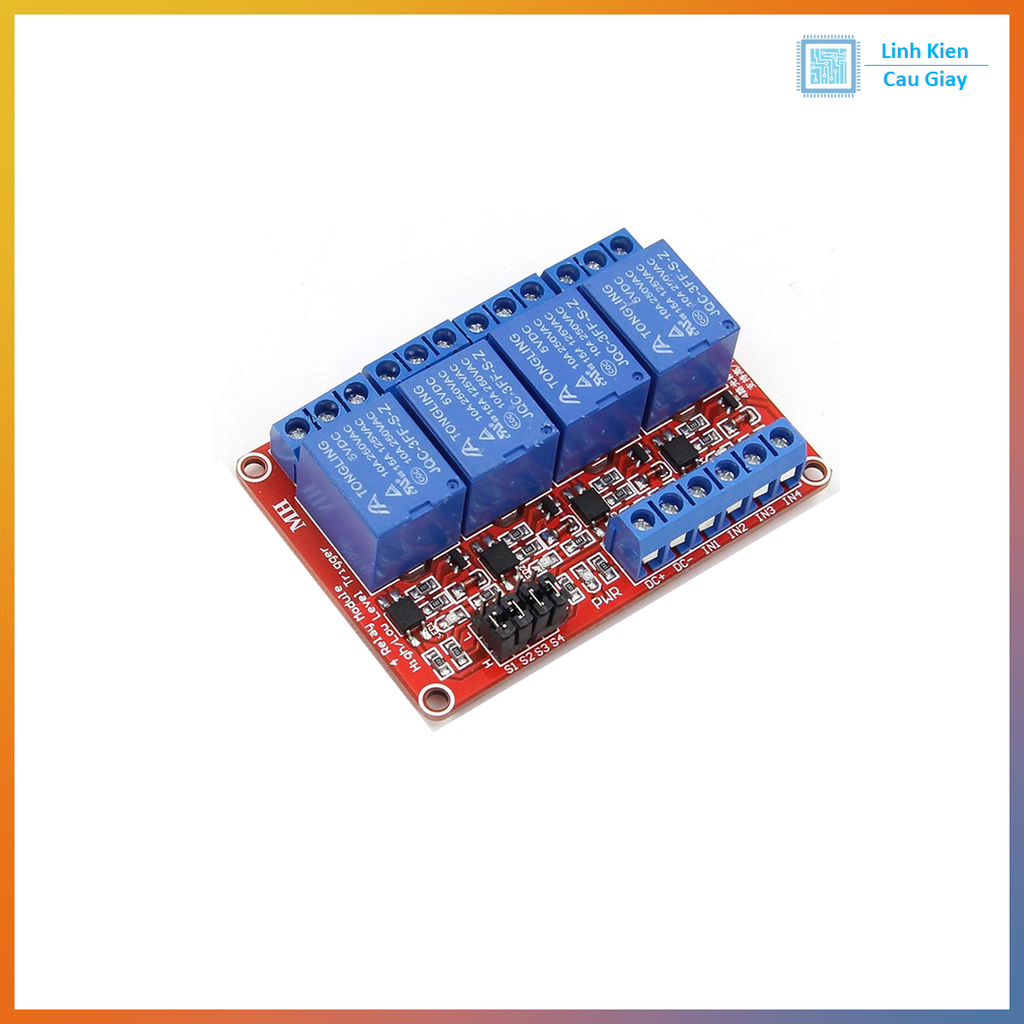

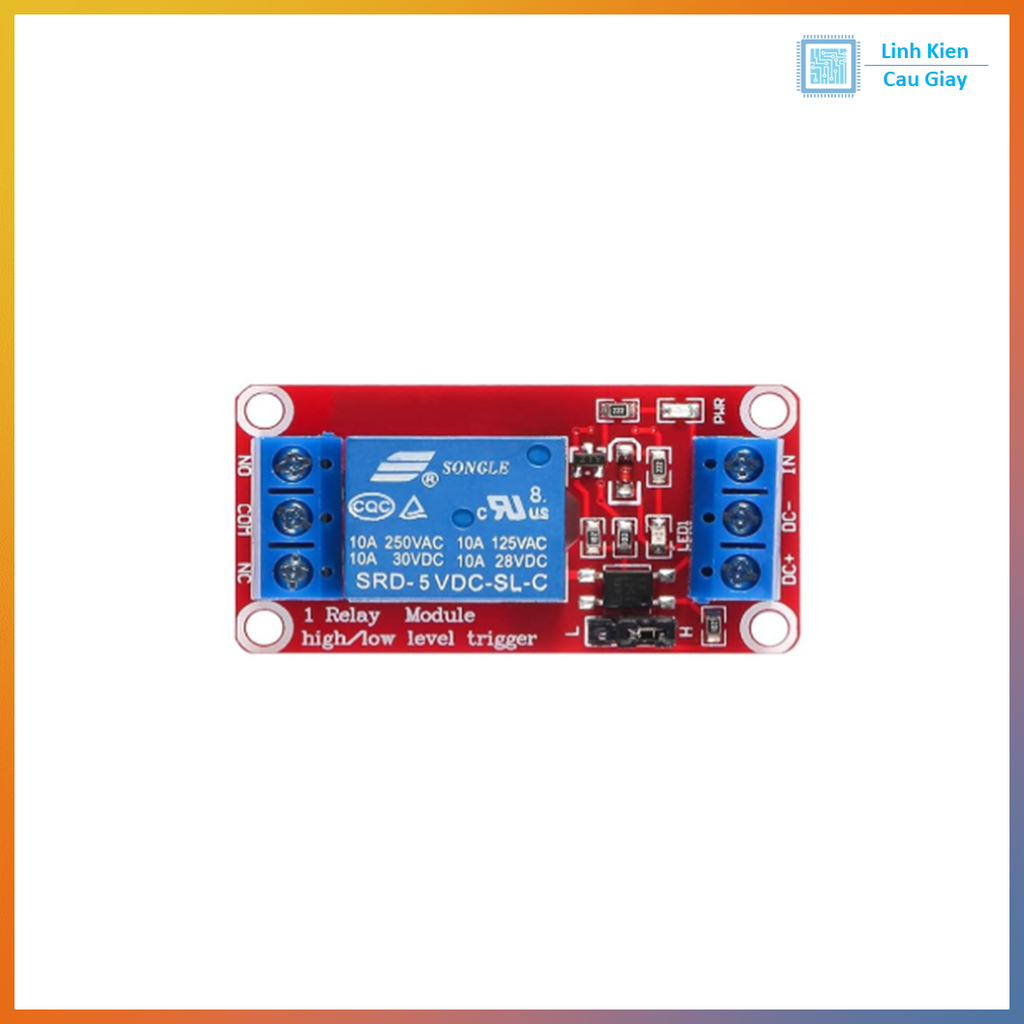

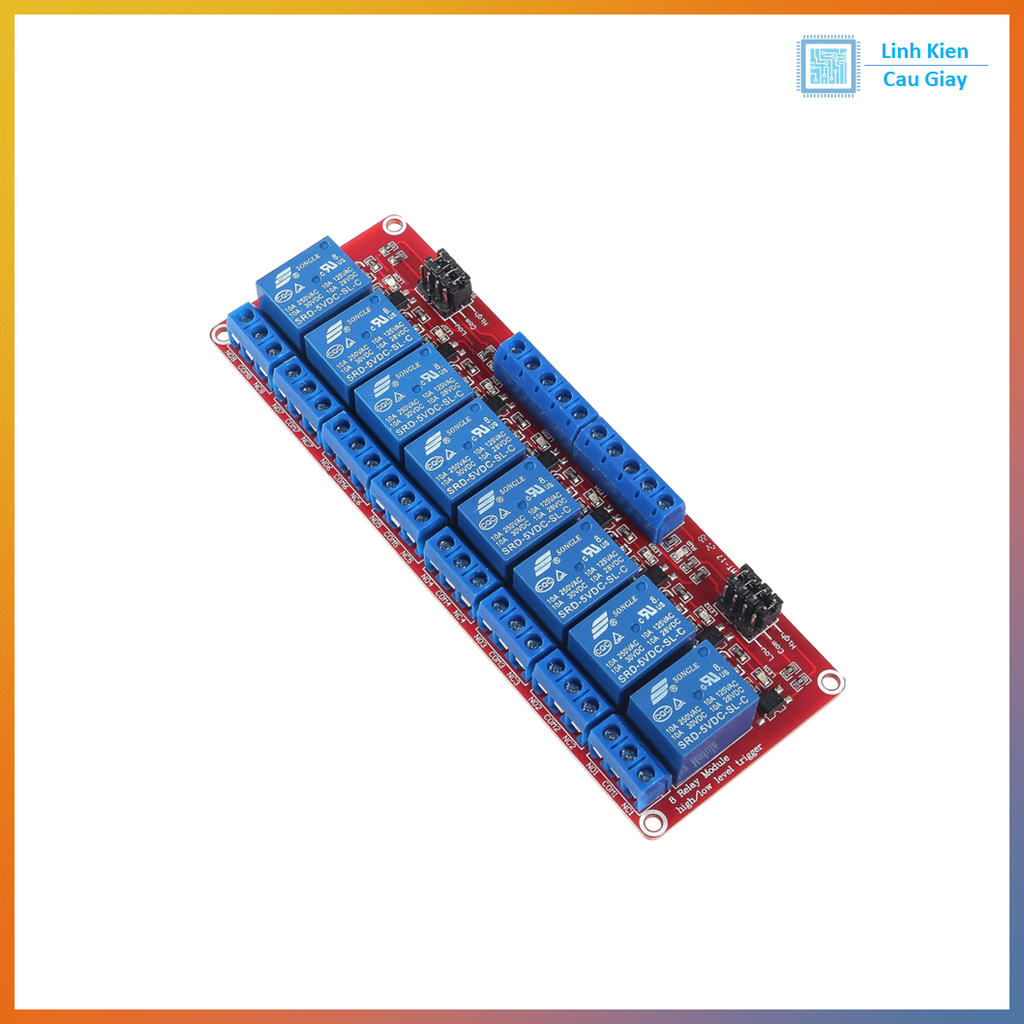

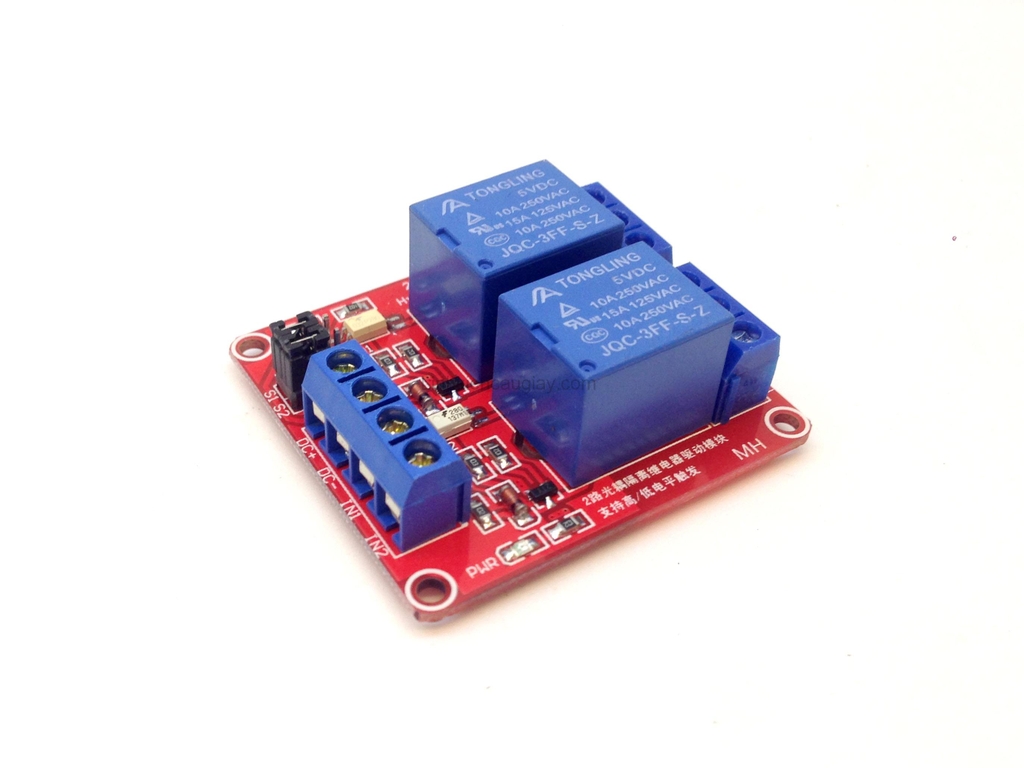

Module 1-2-4-8 Relay Low/High với opto

Module 1-2-4-8 Relay Low/High với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC, có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.

Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Thông số kỹ thuật:

  • Sử dụng điện áp nuôi DC 5V.
  • Relay mỗi Relay tiêu thụ dòng khoảng 80mA.
  • Điện thế đóng ngắt tối đa: AC250V  ~ 10A hoặc DC30V ~ 10A.
  • Có đèn báo đóng ngắt trên mỗi Relay.
  • Có thể chọn mức tín hiệu kích 0 hoặc 1 qua jumper.
