Mô tả sản phẩm

Dimmer AC220V 4000W DR40 là module điều chỉnh điện áp và công suất mạnh mẽ, sử dụng thyristor (SCR) BTA41-600B để kiểm soát thiết bị AC. Module cho phép điều chỉnh điện áp từ 10-220V, phù hợp để điều khiển độ sáng đèn, tốc độ động cơ, hoặc nhiệt độ lò sưởi. Với công suất tối đa 4000W (tải trở), thiết kế nhỏ gọn, và vỏ nhôm tản nhiệt, dimmer đảm bảo hiệu suất cao (90%) và độ bền vượt trội. Module tích hợp bảo vệ chống xung, chống sét, và RC hấp thụ, lý tưởng cho các dự án DIY và ứng dụng công nghiệp.

Đặc điểm nổi bật:

• Điều chỉnh điện áp AC từ 10-220V, công suất tối đa 4000W.

• Sử dụng SCR BTA41-600B, chịu dòng 25A, điện áp 1200V.

• Tích hợp vỏ nhôm tản nhiệt và bảo vệ chống xung, chống sét.

• Kích thước nhỏ gọn: 85 x 58 x 38mm.

• Dễ sử dụng, phù hợp cho cả người mới và chuyên gia.

Ứng dụng

• Điều khiển độ sáng: Điều chỉnh độ sáng đèn halogen, đèn sợi đốt.

• Điều khiển tốc độ: Kiểm soát tốc độ động cơ AC đơn pha (lưu ý: không phù hợp với tất cả động cơ).

• Điều chỉnh nhiệt độ: Sử dụng cho lò sưởi, máy sấy, hoặc thiết bị nhiệt.

• Dự án DIY: Tích hợp vào các dự án điện tử tự chế, điều khiển thiết bị AC.

• Công nghiệp: Ứng dụng trong các hệ thống điều chỉnh công suất điện tử.

Sơ đồ chân

Module Dimmer AC220V 4000W DR40 có các chân kết nối chính:

• Chân 1, 2 (AC IN): Đầu vào AC 220V (Live/Neutral, không phân cực).

• Chân 3, 4 (AC OUT): Đầu ra AC điều chỉnh (10-220V).

• Chiết áp: Điều chỉnh điện áp đầu ra (xoay để tăng/giảm).

Lưu ý:

• Kết nối đúng chân AC IN và AC OUT để tránh hỏng module.

• Không đo điện áp đầu ra bằng đồng hồ vạn năng khi không có tải (phải có tải để đo chính xác).

• Kiểm tra datasheet hoặc hướng dẫn nhà cung cấp trước khi kết nối.

Thông số kĩ thuật

• Model: DR40.

• Điện áp đầu vào: AC 220V (90-250V).

• Điện áp đầu ra: AC 10-220V (điều chỉnh qua chiết áp).

• Công suất tối đa: 4000W (tải trở, khuyến nghị <3000W cho hoạt động lâu dài).

• Dòng tối đa: 25A (thyristor BTA41-600B).

• Hiệu suất: ≥90%.

• Thyristor: BTA41-600B (điện áp chịu đựng 1200V).

• Bảo vệ: Chống xung, chống sét, RC hấp thụ, cầu chì.

• Kích thước: 85 x 58 x 38mm.

• Trọng lượng: ~150g.

• Nhiệt độ hoạt động: -20°C đến +60°C.

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện AC 220V (từ ổ cắm hoặc nguồn điện lưới).

   • Thiết bị tải (đèn, động cơ, lò sưởi) với công suất ≤4000W (khuyến nghị <3000W).

   • Dụng cụ cách điện (tua-vít, dây điện chịu tải).

2. Kết nối:

   • Kết nối dây nguồn AC 220V vào chân 1, 2 (AC IN, không phân cực).

   • Kết nối thiết bị tải vào chân 3, 4 (AC OUT).

   • Đảm bảo kết nối chắc chắn, sử dụng dây điện phù hợp với dòng tải (≥25A).

3. Kiểm tra và sử dụng:

   • Bật nguồn và xoay chiết áp để điều chỉnh điện áp đầu ra (tăng/giảm độ sáng, tốc độ, hoặc nhiệt độ).

   • Quan sát hoạt động của thiết bị tải, đảm bảo không vượt quá công suất định mức.

   • Đặt module ở nơi thoáng khí, tránh tiếp xúc với nước hoặc kim loại.

Lưu ý:

• Không sử dụng với động cơ không tương thích (như động cơ không đồng bộ lớn).

• Đảm bảo tải ≥100W để đo lường điện áp chính xác (do đặc tính SCR).

• Sử dụng găng tay cách điện và tắt nguồn khi kết nối để đảm bảo an toàn.

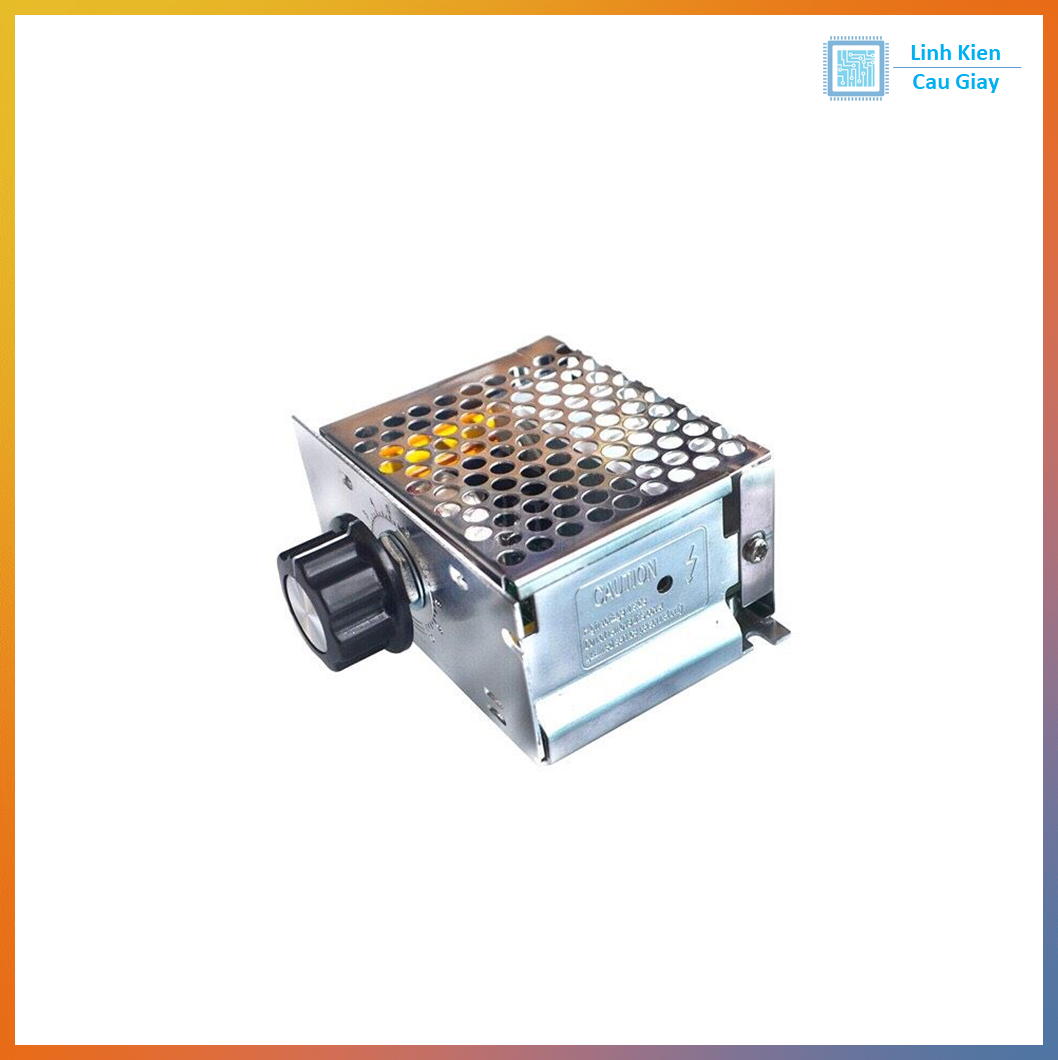

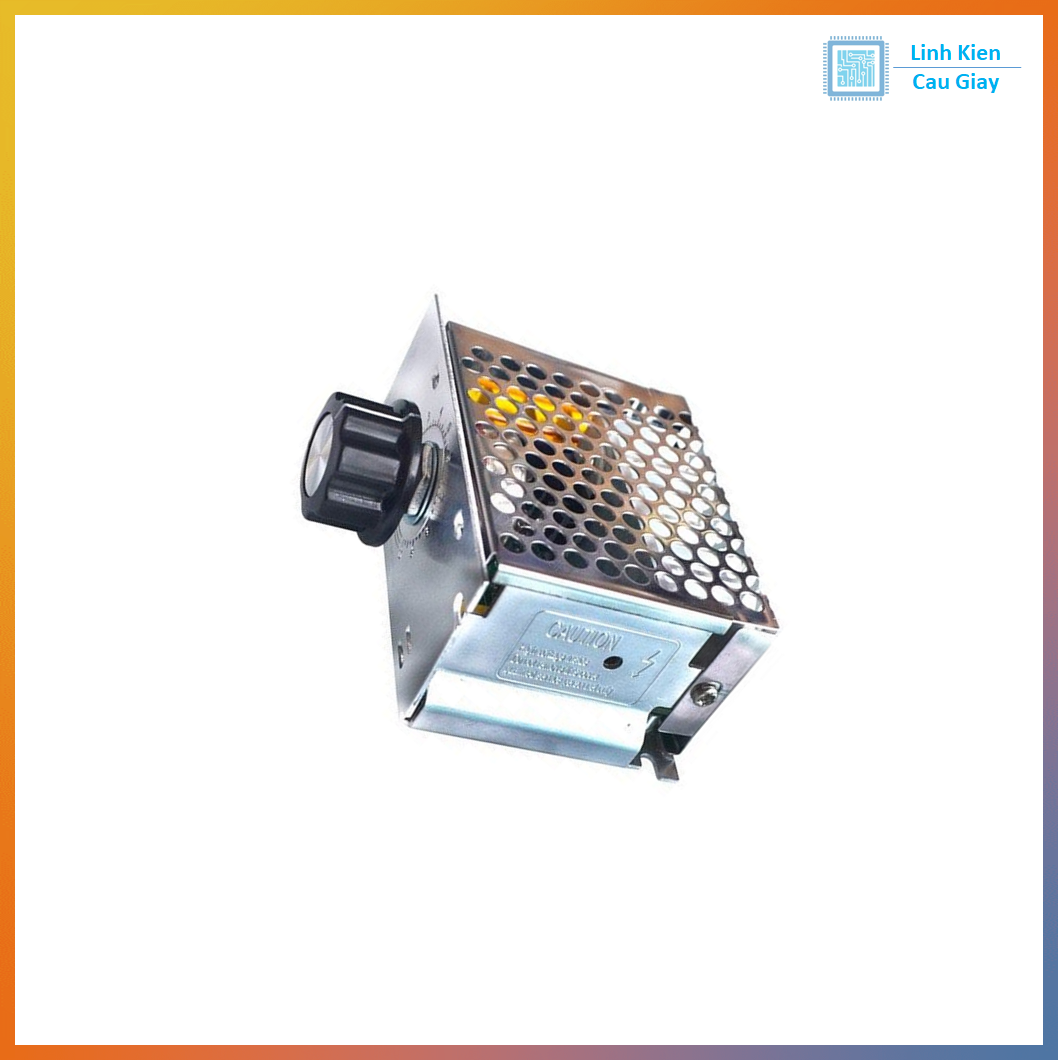

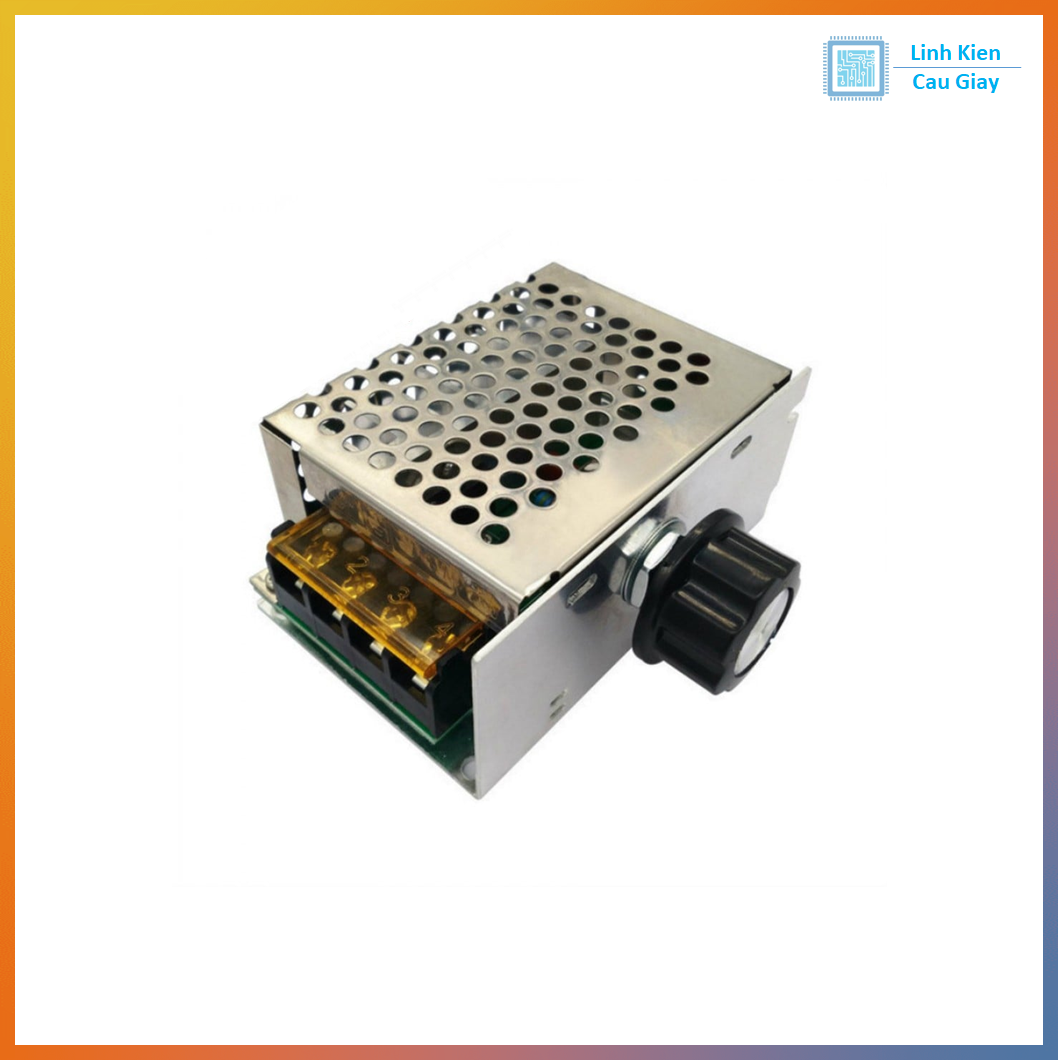

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
