Module Relay tạo trễ 1 kênh
(Mã SP:PVN4866)
Thương hiệu: Chưa cập nhật |
Đánh giá
:Giá
:18.000₫
Mô tả :
Đang cập nhật ...
Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...
Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"
Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD
Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

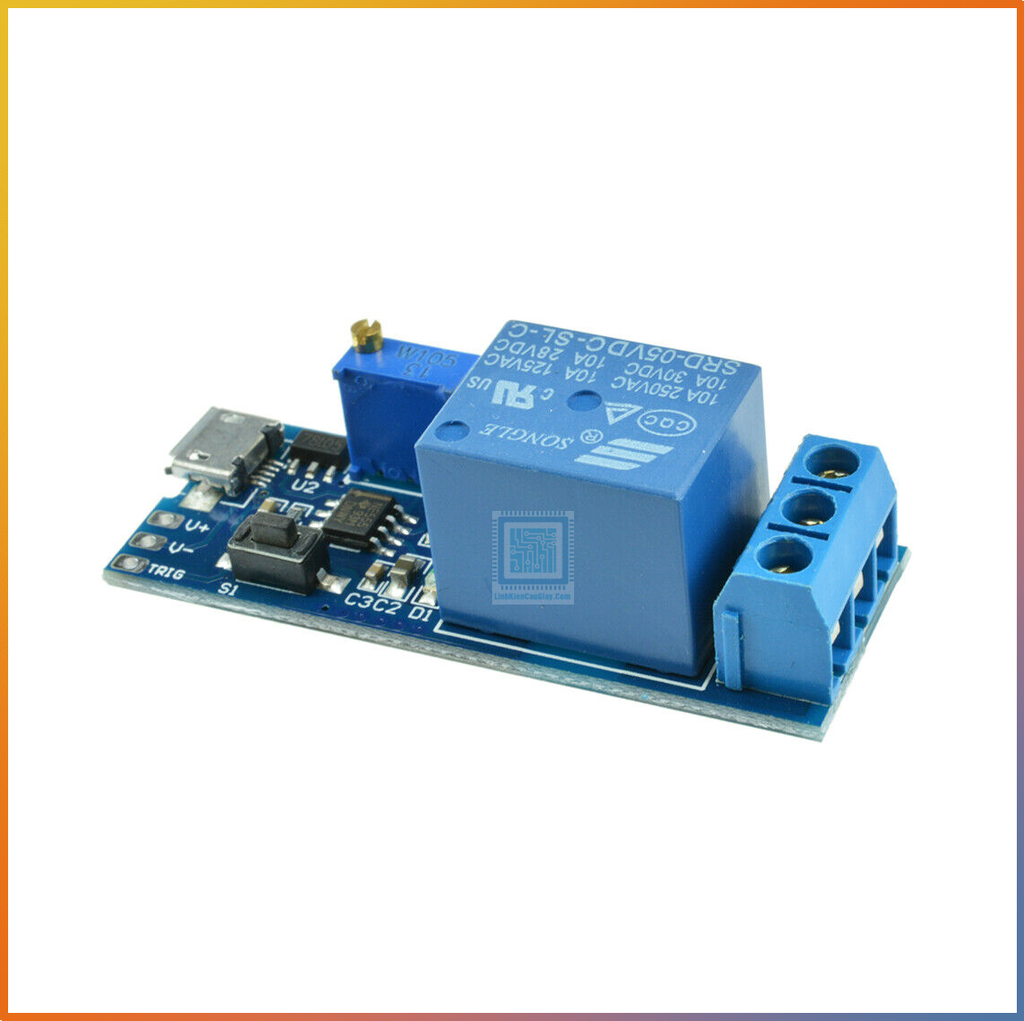

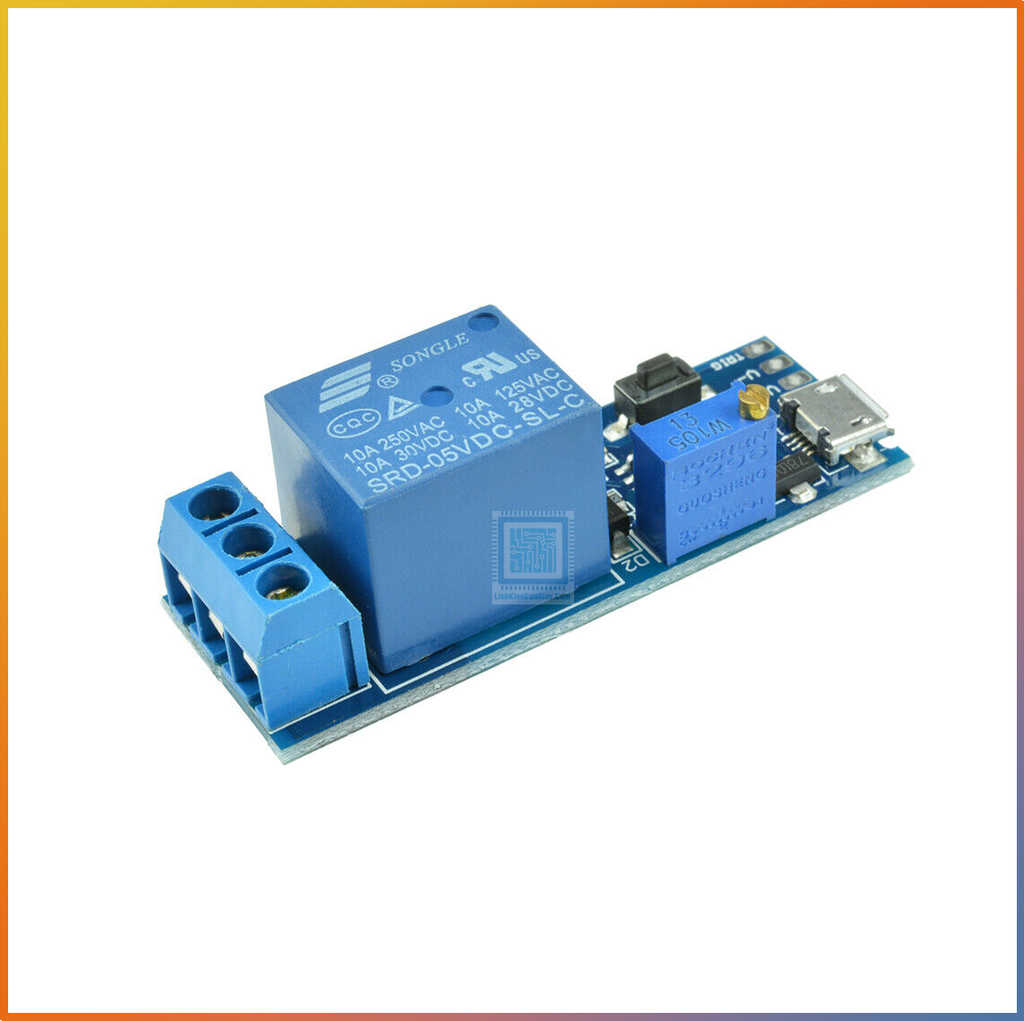

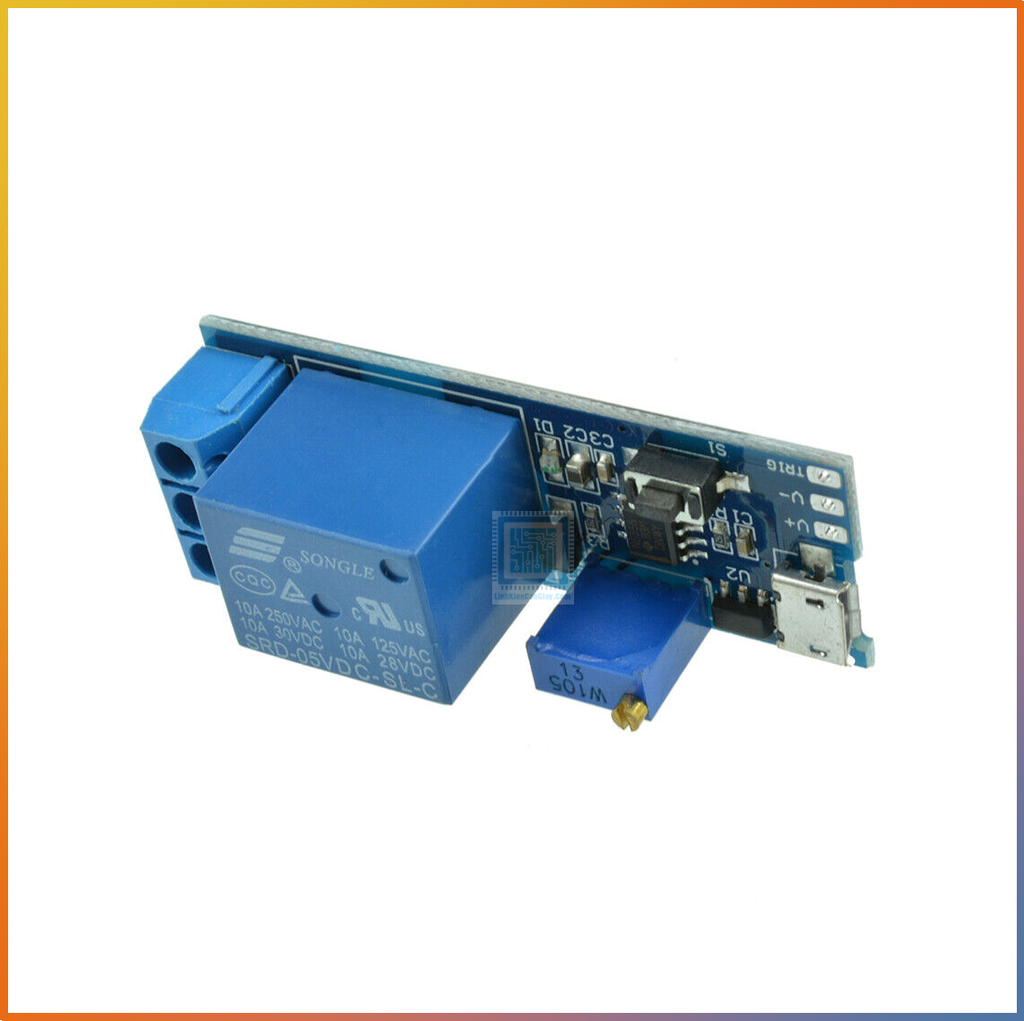

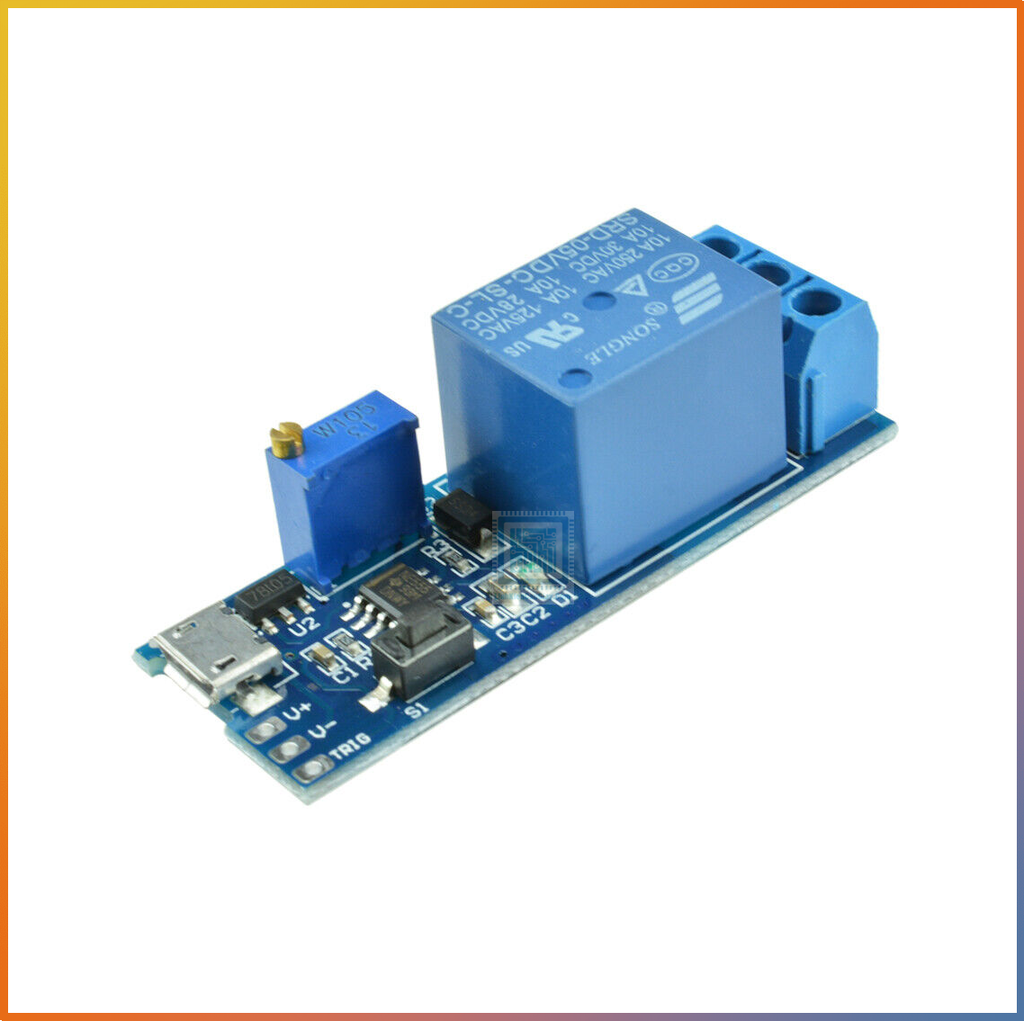

Module Relay tạo trễ 1 kênh
Mô tả sản phẩm
Module Relay Tạo Trễ 1 Kênh là module chuyển mạch với dòng qua tiếp điểm là 10A điện áp 250VAC và 10A với điện áp 30VDC. Module thiết kế với transistor kích mở cuộn cảm rơ le. Module relay tạo trễ này có thể kết nối trực tiếp với mạch vi điều khiển, hoặc thiết bị điều khiển khác bất kì có thể tạo 1 xung kích vào chân TRIG, hoặc có thể kích bằng nút nhấn. Khi có tín hiệu kích tác động, transistor dẫn có dòng chạy qua cuộn dây relay tạo ra lực hút từ trường làm relay chuyển công tắc.
Tích hợp cổng nguồn microUSB
Được ứng dụng nhiều trong thiết kế mạch điện tử với mục đích đóng ngắt thiết bị tải như bóng đèn, motor, sợi đốt, sử đụng làm đóng ngắt trung gian contactor, đóng mở cửa , … các thiết bị chuyển mạch trong công nghiệp….
DATASHEET:
Thông số kĩ thuật
- Chân V+ và V- là hai chân câp nguồn (6.5-30V yêu cầu gắn tụ lọc nhiễu 50V 10uF), hoặc có thể cấp nguồn bằng cổng MicroUSB.
- Chân trig là chân tín hiệu điều khiển, kích mức thấp
- Tải chịu đựng của relay : 10A/250VAC, 10A/30VDC
- Thời gian điều chỉnh tạo trễ bằng biến trở : 0 – 24s. Có thể tăng thêm độ trễ bằng cách thay tụ lớn hơn ( Công thức tính . T = 1.1RC).

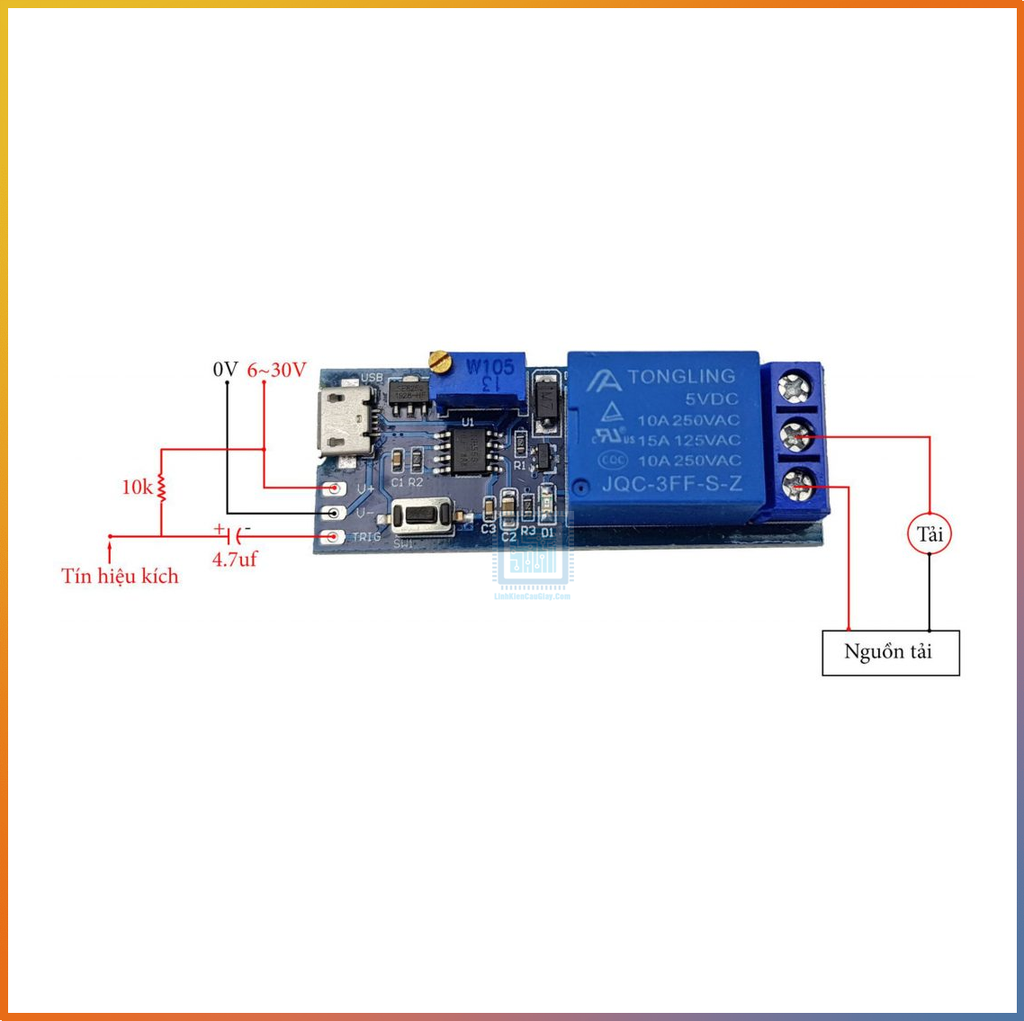

Hình ảnh - Hướng dẫn sử dụng
- Ban đầu, lúc cấp nguồn cho module, relay ở trạng thái mở. Khi có một tín hiệu xung thấp vào chân TRIG hoặc nhấn nút nhấn trên module, relay chuyển sang trạng thái đóng ngay lập tức. Sau một khoảng thời gian T, relay quay về trạng thái ban đầu.
- Relay được kích từ lúc nhận tín hiệu chứ không phải lúc nhả tín hiệu, tuy nhiên nếu chưa hết thời gian trễ T mà chân TRIG vẫn giữ tín hiệu thì relay không tắt được mà vẫn đóng, khi mất tín hiệu kích nếu thời gian trễ T vẫn còn thì relay vẫn tiếp tục đóng cho khi hết thời gian. Còn nếu khi mất tín hiệu kích mà đã hết thời gian trễ T, thì relay sẽ mở ra ngay khi mất tín hiệu.
