Mô tả sản phẩm

Module 1–2–4–8 relay 24V là bo điều khiển rơ-le dùng nguồn nuôi 24VDC, mỗi kênh chịu tải AC/DC và được cách ly quang (opto) giúp bảo vệ tốt cho vi điều khiển và PLC.
Thiết kế sẵn cổng bắt dây, led báo trạng thái, transistor kích + opto, có thể điều khiển trực tiếp từ Arduino, ESP, PLC 24V, bộ điều khiển công nghiệp thông qua tín hiệu mức thấp hoặc mức cao (tùy phiên bản).

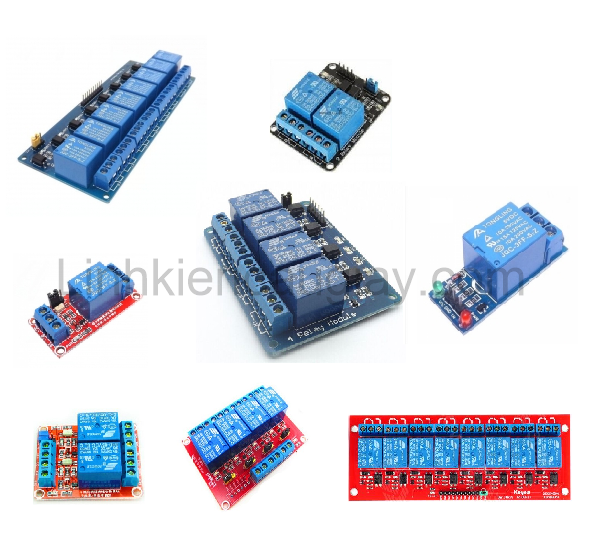

Cửa hàng phân loại rõ module 1 kênh / 2 kênh / 4 kênh / 8 kênh, dễ lựa chọn theo số lượng tải cần điều khiển.

Ứng dụng

• Bật/tắt đèn, quạt, bơm, van điện, motor nhỏ từ vi điều khiển hoặc PLC.

• Làm tủ điện thông minh, điều khiển nhà thông minh, hệ thống tưới cây, chuồng trại, thủy canh.

• Điều khiển thiết bị 220VAC qua tín hiệu điều khiển 24VDC cách ly an toàn.

• Dự án STEM, đồ án sinh viên, hệ thống IoT điều khiển từ xa.

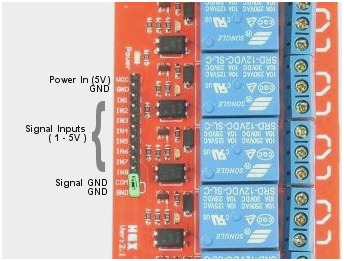

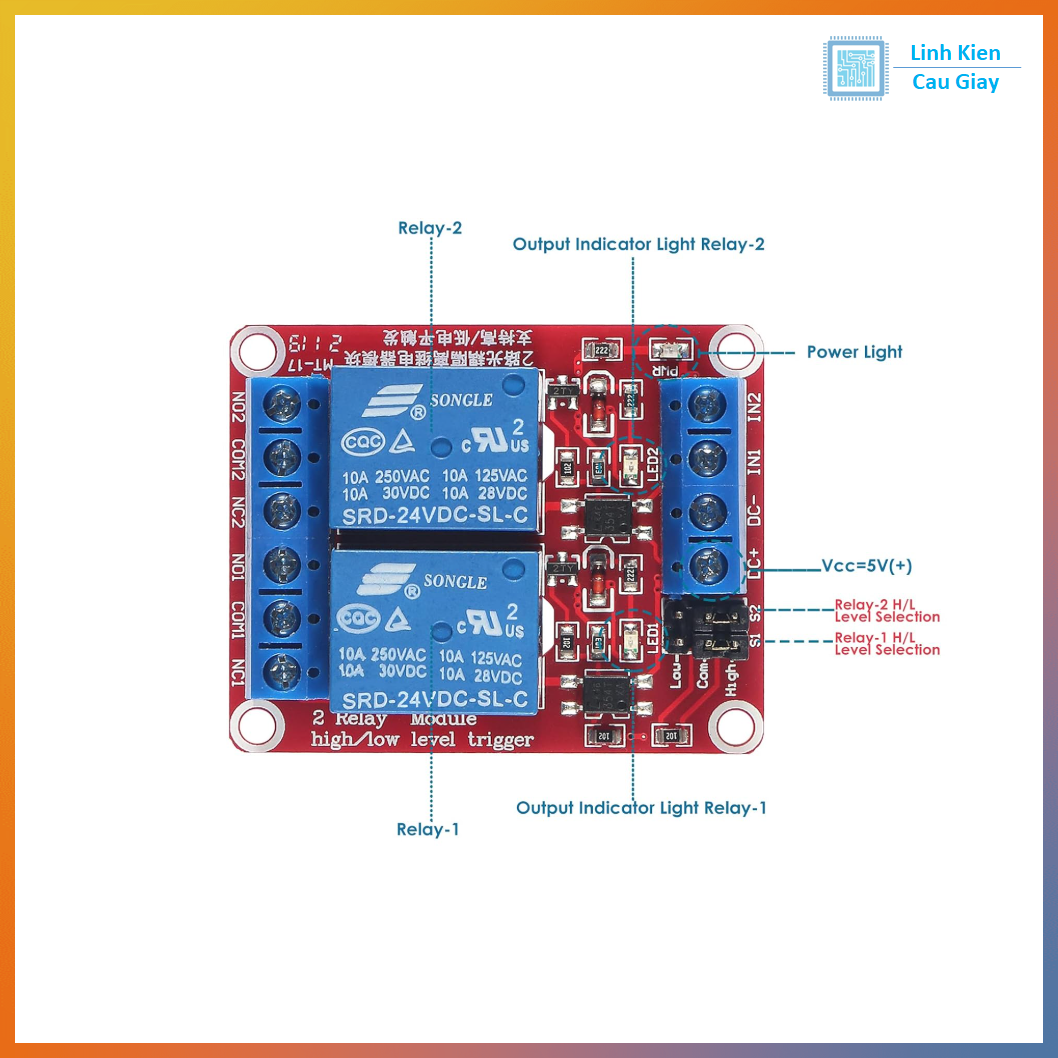

Sơ đồ chân

• gõ vào điều khiển (IN1, IN2…): nối tới chân digital của Arduino/ESP/PLC.

• VCC 24V, GND: nguồn nuôi module (24VDC).

• Một số module có thêm chân JD-VCC, VCC để tách nguồn relay và nguồn logic.

• Mỗi kênh relay có 3 chân tải:

  • COM – chân chung.

  • NO (Normally Open) – thường hở, đóng khi kích relay.

  • NC (Normally Closed) – thường đóng, ngắt khi kích relay.

Thông số kĩ thuật

• Điện áp nuôi relay: 24VDC

• Số kênh: 1 / 2 / 4 / 8 relay (chọn ở phân loại)

• Dòng kích IN: tương thích mức 3.3V/5V/24V (tuỳ mạch, thường qua opto + transistor)

• Tiếp điểm relay: thường 10A 250VAC / 10A 30VDC (xem in trên relay thực tế)

• Cách ly: optocoupler giữa phần logic và phần cuộn relay, tăng độ an toàn.

Hướng dẫn sử dụng

• Cấp 24VDC đúng cực vào VCC 24V – GND của module.

• Chân IN kéo về mức kích (LOW hoặc HIGH tùy module) thì relay tương ứng đóng → tải hoạt động.

• Khi điều khiển tải 220VAC:

  • Bắt dây chắc chắn vào COM – NO/NC.

  • Cách điện tốt, không chạm tay vào phần mang điện lưới.

• Nên dùng cầu chì, aptomat bảo vệ riêng cho mạch tải.

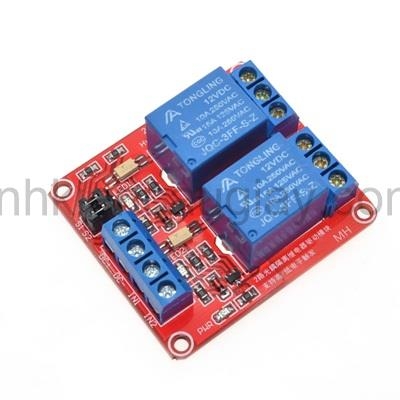

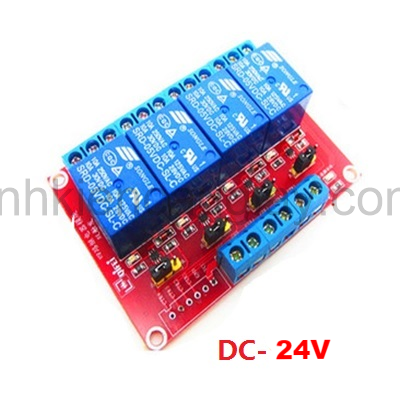

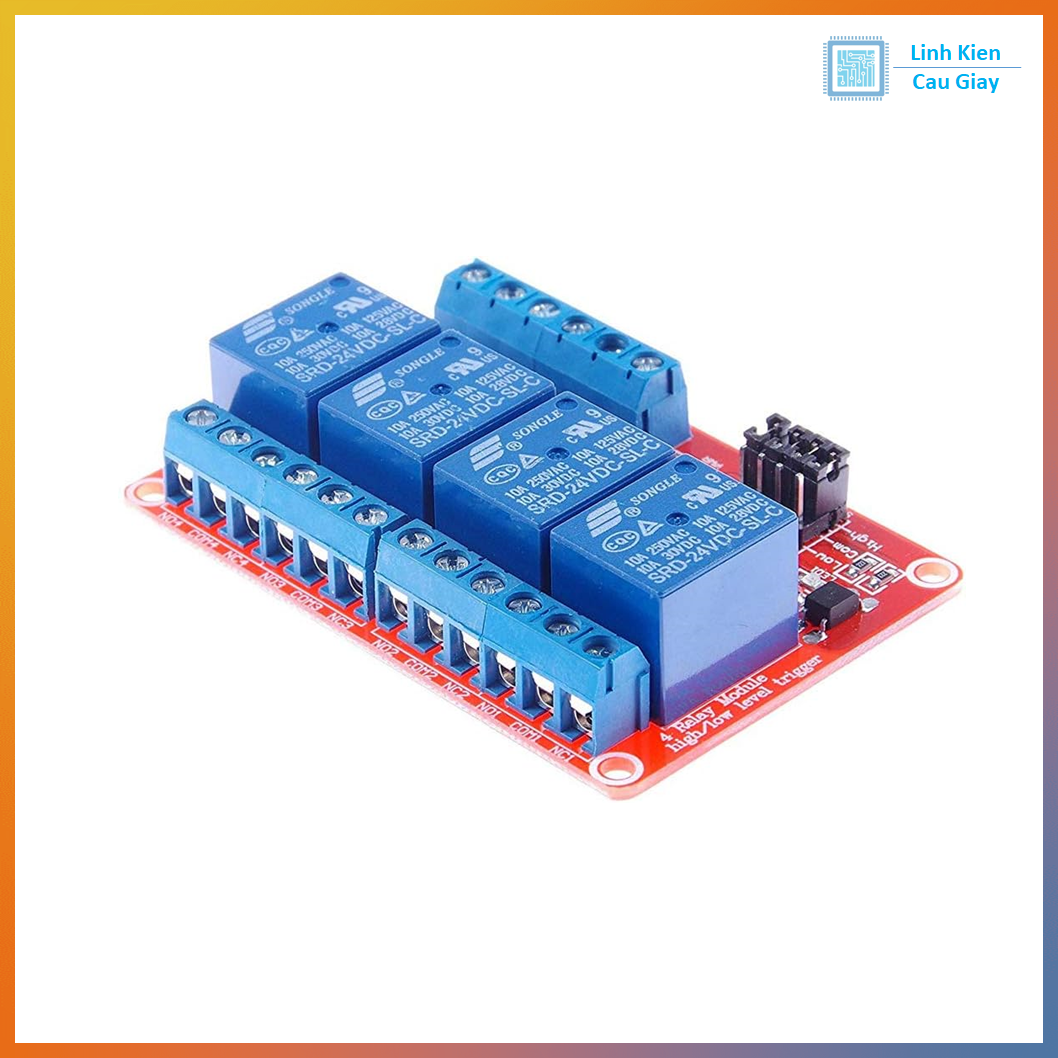

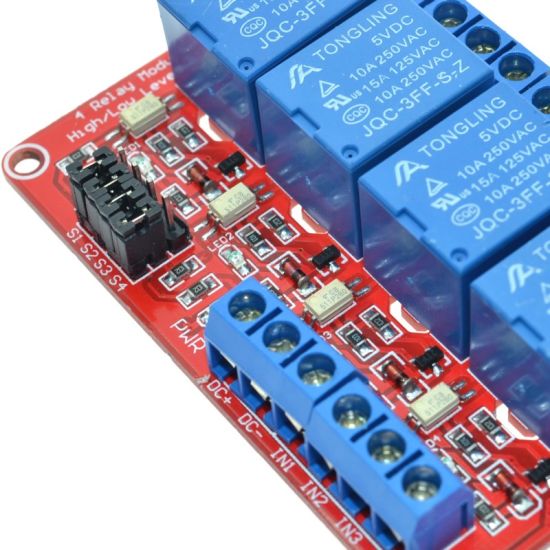

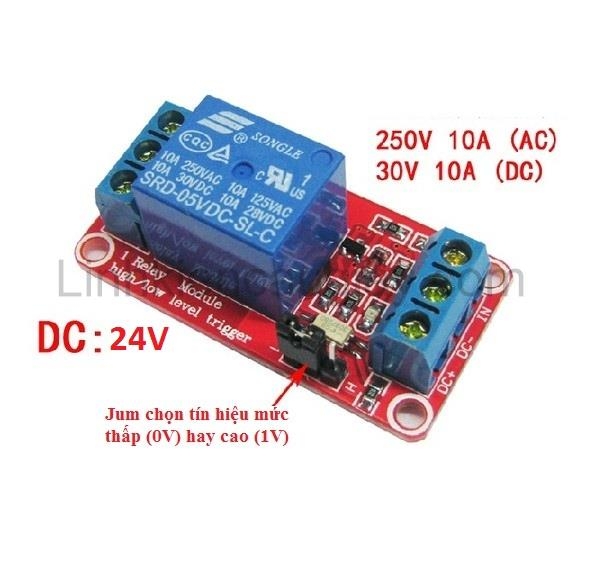

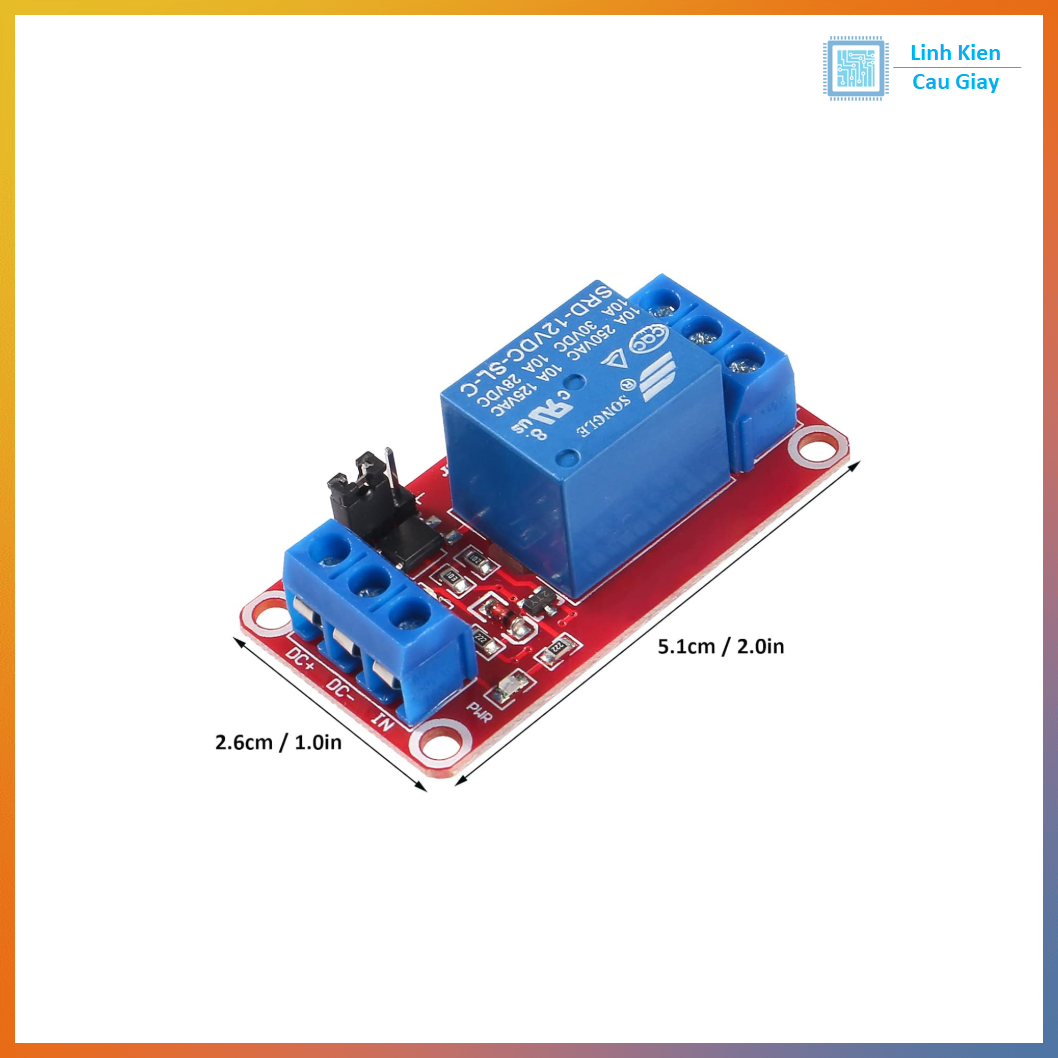

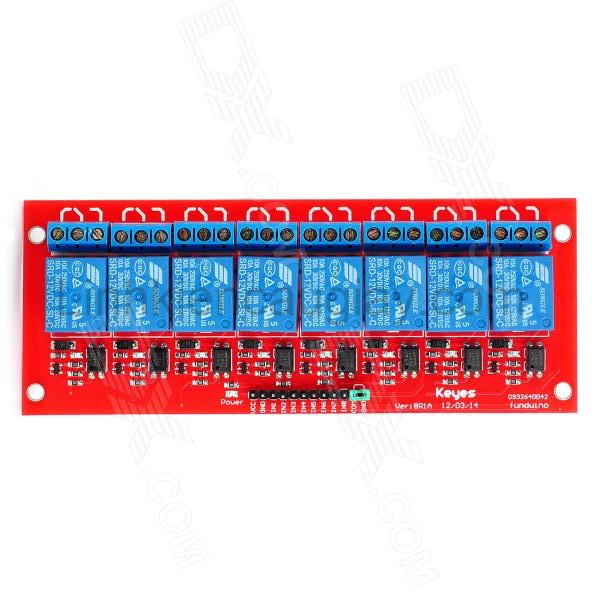

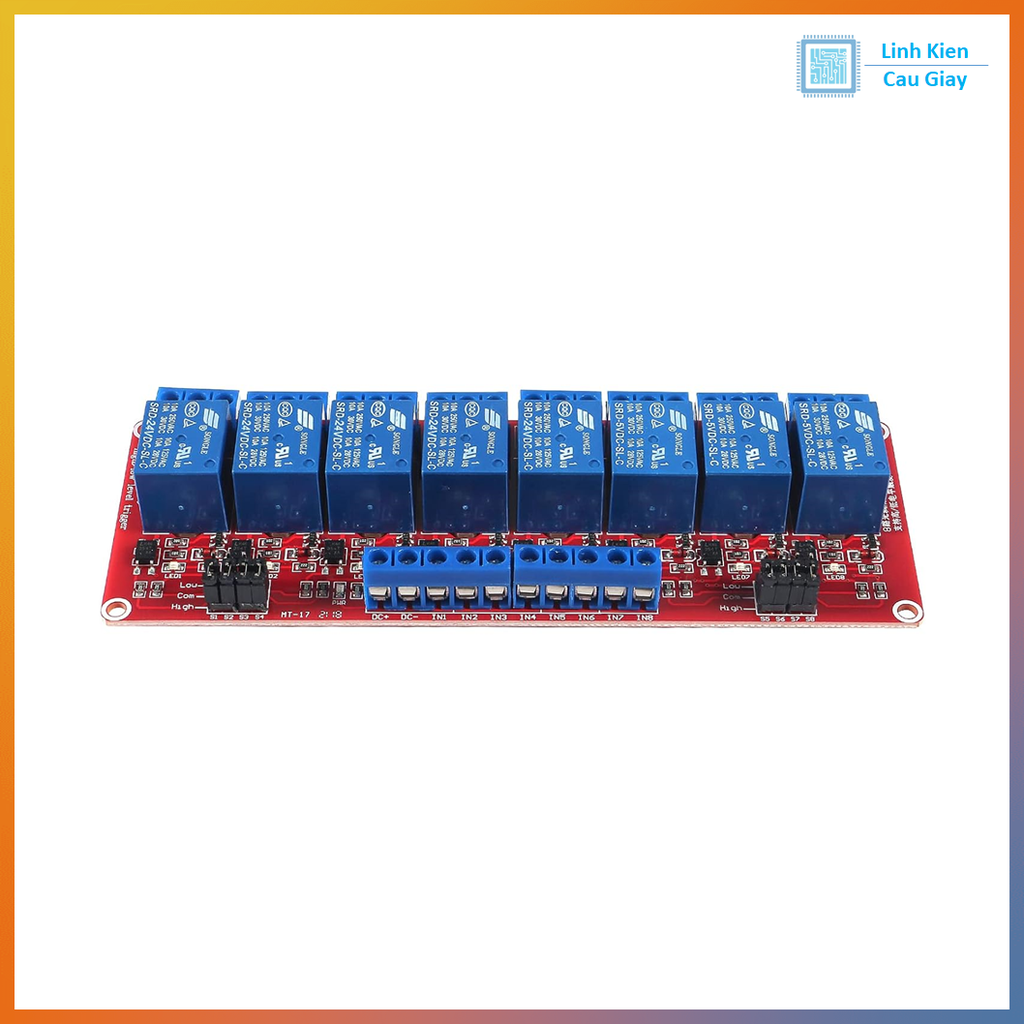

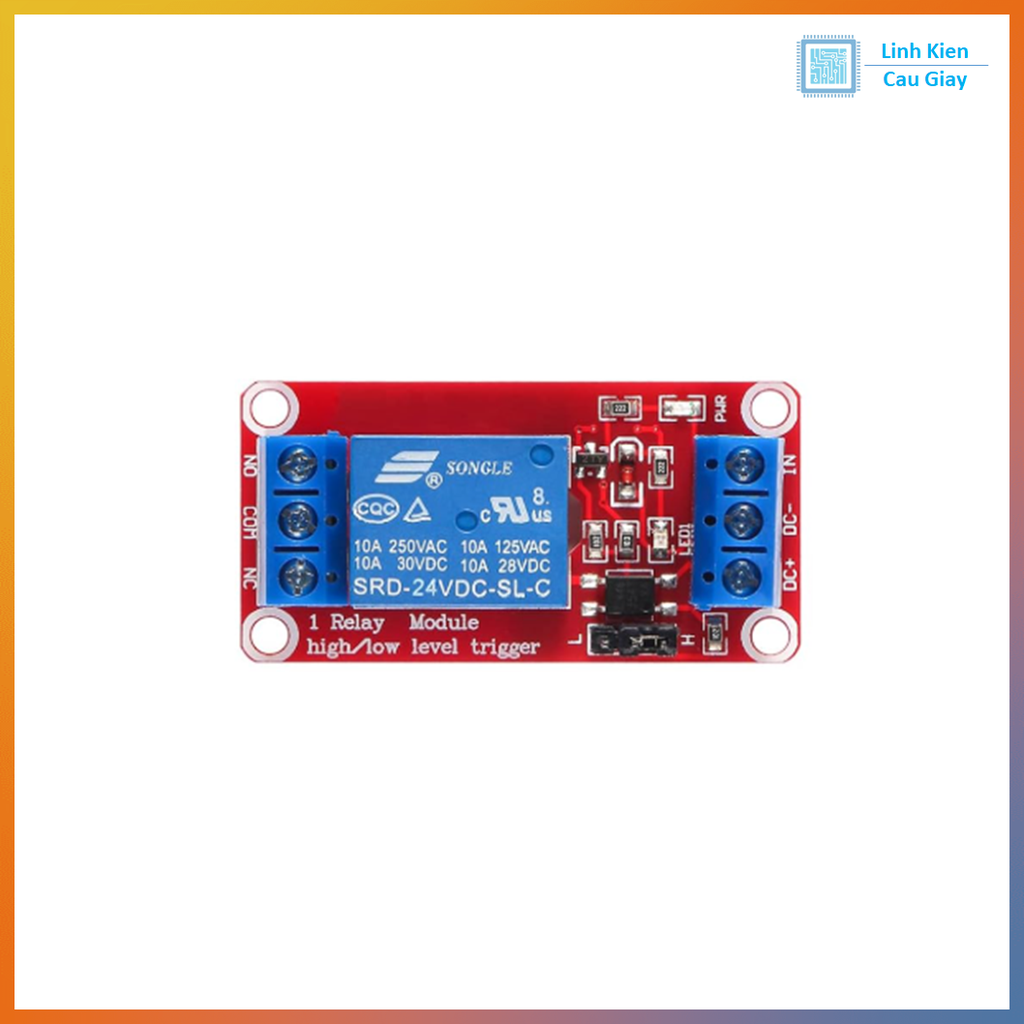

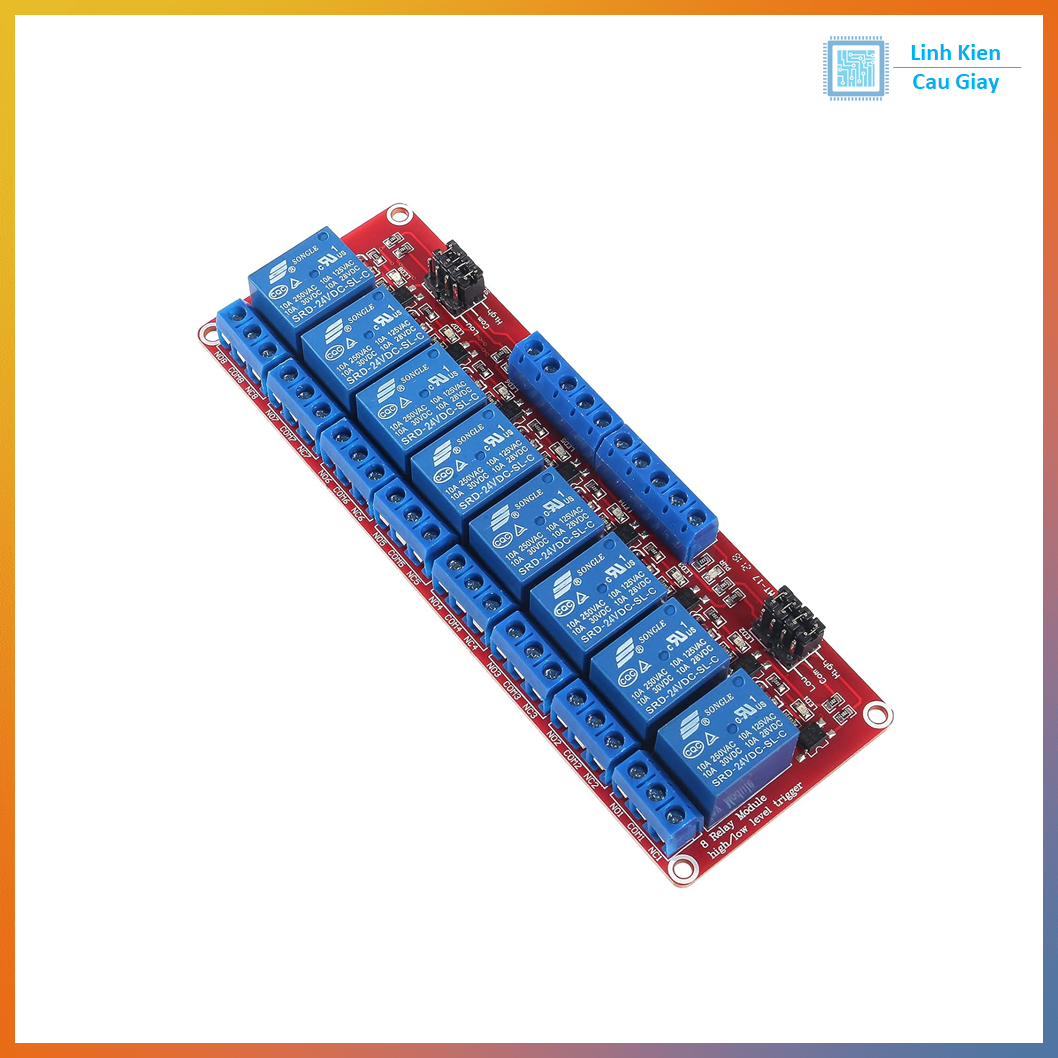

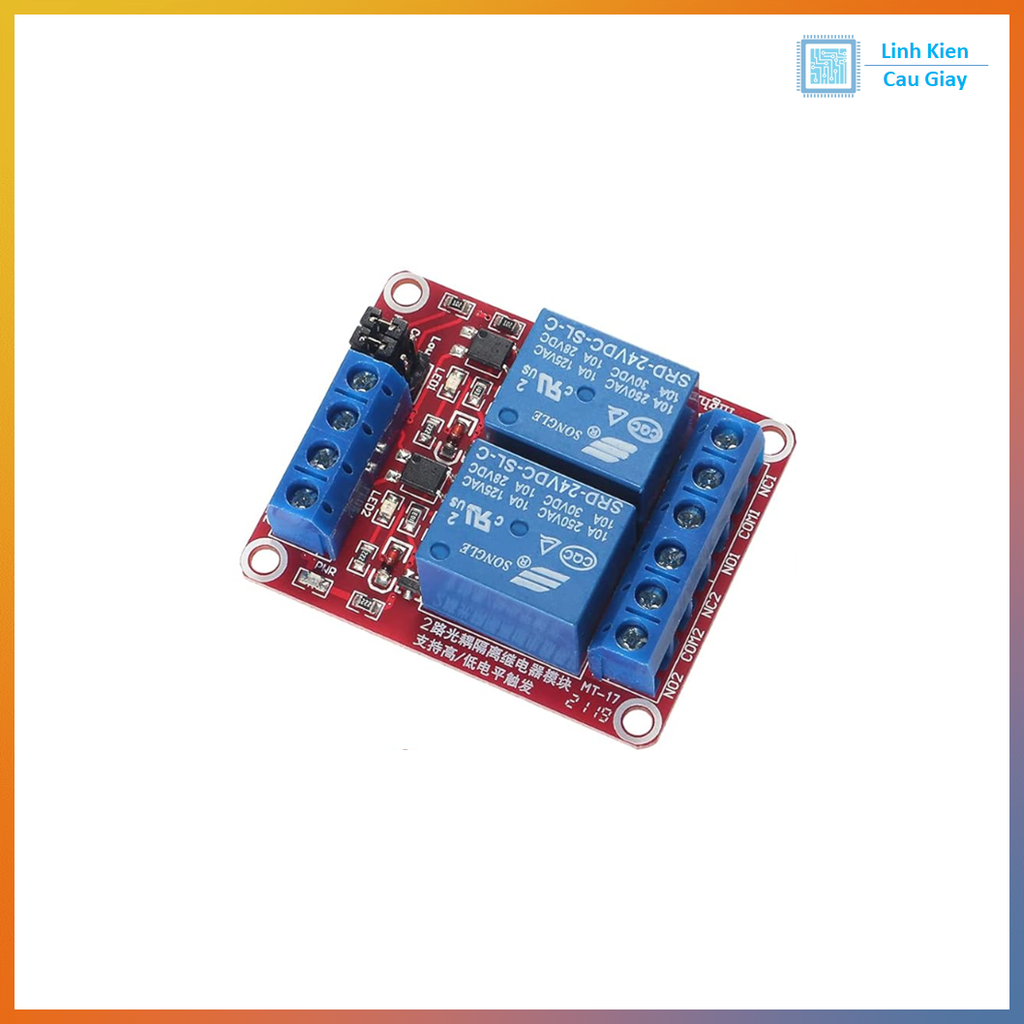

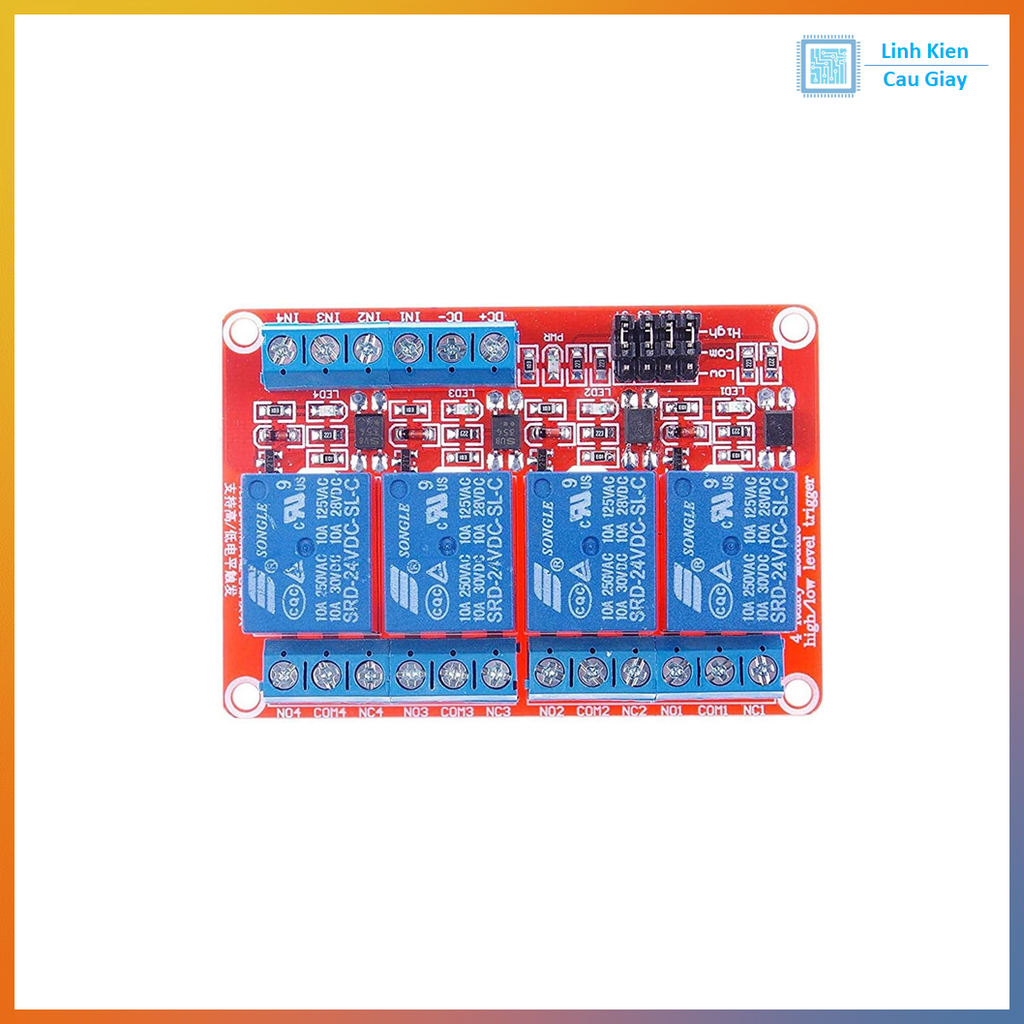

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
