Kit phát triển WiFi Bluetooth ESP32-S3 N16R8 Dual Type-C

Mô tả sản phẩm

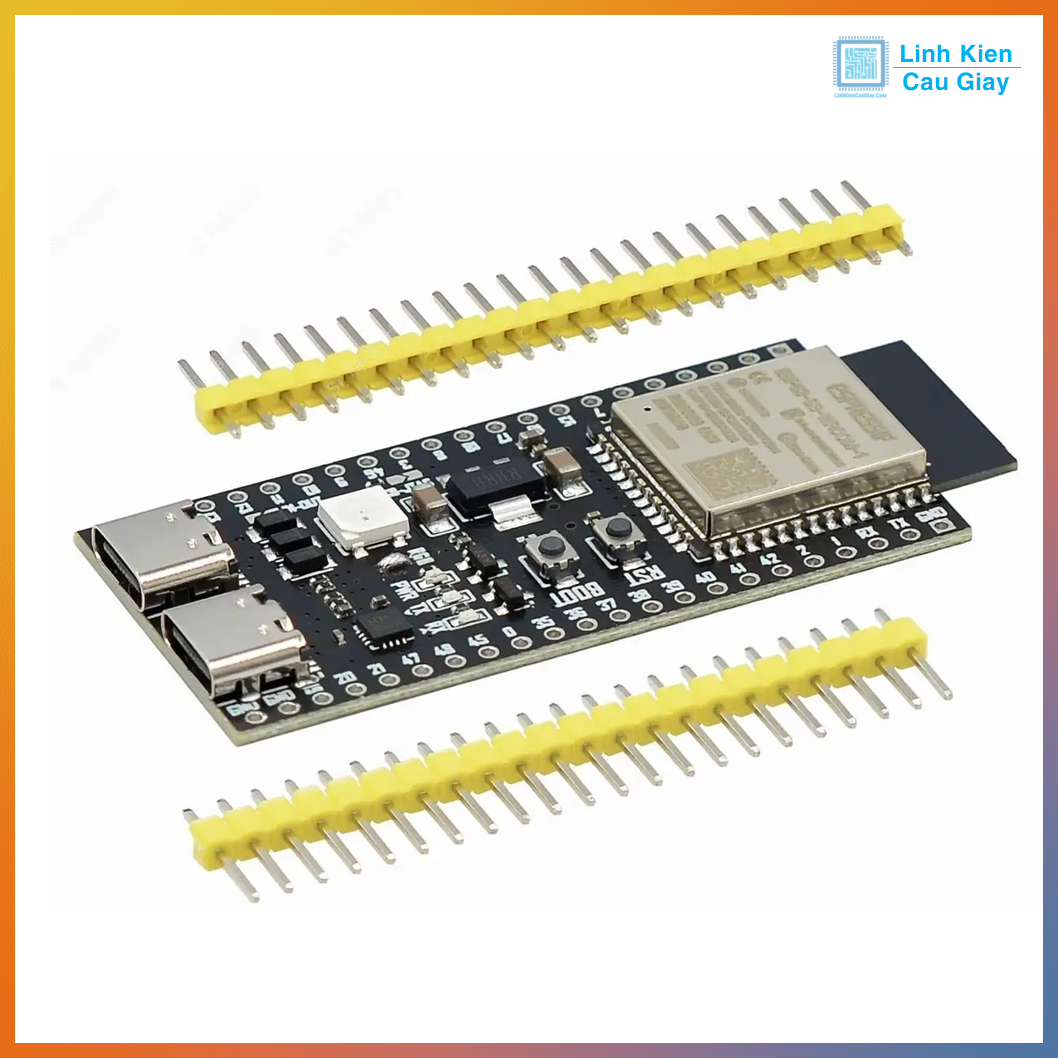

Board phát triển ESP32-S3 N16R8 tích hợp 2 cổng USB-C:

• USB-C (UART) nạp/chạy log qua chip USB-UART.

• USB-C (OTG/Native) dùng USB-Device/Host (HID, MSC, WebUSB, CDC…).
  Kèm 16MB Flash + 8MB PSRAM, Wi-Fi 802.11 b/g/n 2.4GHz, Bluetooth LE 5 (Advertising/Scanning, GATT), hỗ trợ Arduino Core / ESP-IDF / MicroPython. Có nút BOOT/IO0, EN/RESET, mạch LDO 5V→3.3V, header 2.54mm kéo đủ GPIO, thuận tiện làm gateway IoT, USB-device, AI-edge (S3 có vector instructions tăng tốc xử lý tín hiệu).

Ứng dụng

• IoT Gateway (MQTT/HTTP/WebSocket), OTA.

• USB-Device/Host: HID Keyboard/Mouse, CDC-Serial, Mass-Storage, WebUSB.

• AI/Edge: xử lý tín hiệu/mô hình nhẹ (keyword spotting, gesture).

• Smart Home: BLE-WiFi bridge, điều khiển thiết bị, datalogger.

Sơ đồ chân

• USB-C (OTG/Native): USB-Device/Host (kích hoạt trong firmware).

• 3V3, 5V, GND: nguồn trên header; VIN/5V nhận từ USB-C.

• EN (RESET), BOOT (IO0): vào Download Mode khi BOOT=LOW & reset EN.

• U0TXD/U0RXD: UART0 (đã nối tới USB-UART).

• GPIO phổ biến: I2C (SDA/SCL), SPI (MOSI/MISO/SCK/CS), I2S, PWM, ADC, Touch*.

• Pins dùng cho USB-OTG: GPIO19/20 (D+/D−) – không dùng cho IO khác khi bật USB.

• LED/KEY on-board: tùy lô (nếu có).

Thông số kĩ thuật

• MCU: ESP32-S3 dual-core Xtensa® 240 MHz, FPU + vector instructions.

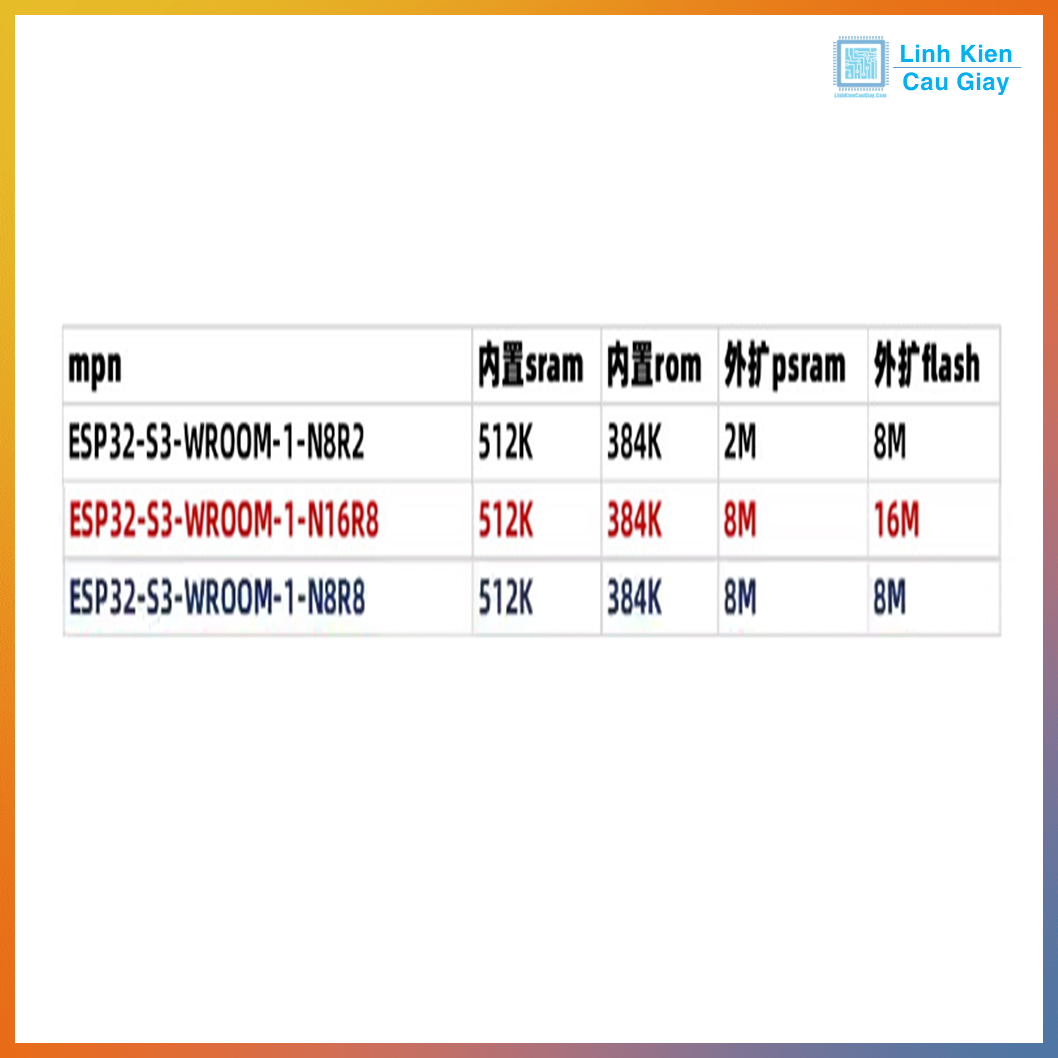

• Bộ nhớ: Flash 16MB, PSRAM 8MB (N16R8).

• Kết nối: Wi-Fi 2.4 GHz 802.11 b/g/n; Bluetooth LE 5.

• USB: 2× Type-C (USB-UART & USB-OTG, up to Full-Speed).

• Nguồn vào: 5V qua USB-C (khuyên ≥1A nếu tải ngoại vi); 3.3V nội từ LDO.

• Điện áp GPIO: 3.3V.

• Giao thức SW: TCP/IP, TLS, HTTP(S), MQTT, mDNS, OTA; Arduino/ESP-IDF/MicroPython.

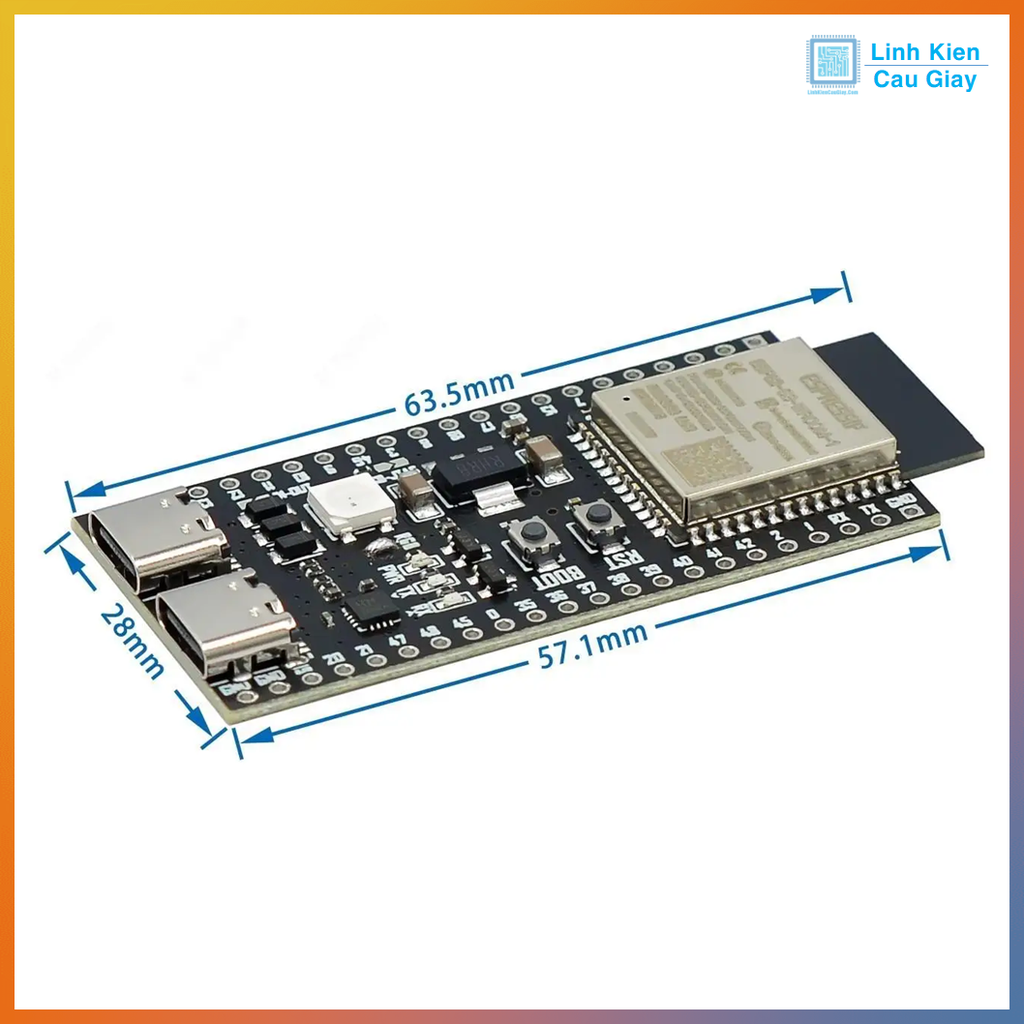

• Kích thước: gọn, 2 hàng header 2.54 mm (cắm breadboard/PCB).

• Nhiệt độ hoạt động: −20…+70 °C (tham khảo).

Hướng dẫn sử dụng

• Kết nối USB-C (UART) → cài driver (nếu cần) → chọn board ESP32-S3 trong Arduino/ESP-IDF.

• Nạp firmware: giữ BOOT, nhấn EN, thả BOOT → nạp bằng Arduino/ESP-IDF.

• Dùng USB-C (OTG) khi chạy mẫu USB-Device/Host (bật TinyUSB trong project).

• Kết nối sensor qua I2C/SPI/UART; nếu ngoại vi là 5V, dùng level shifter.

• Bật OTA để cập nhật firmware qua Wi-Fi.

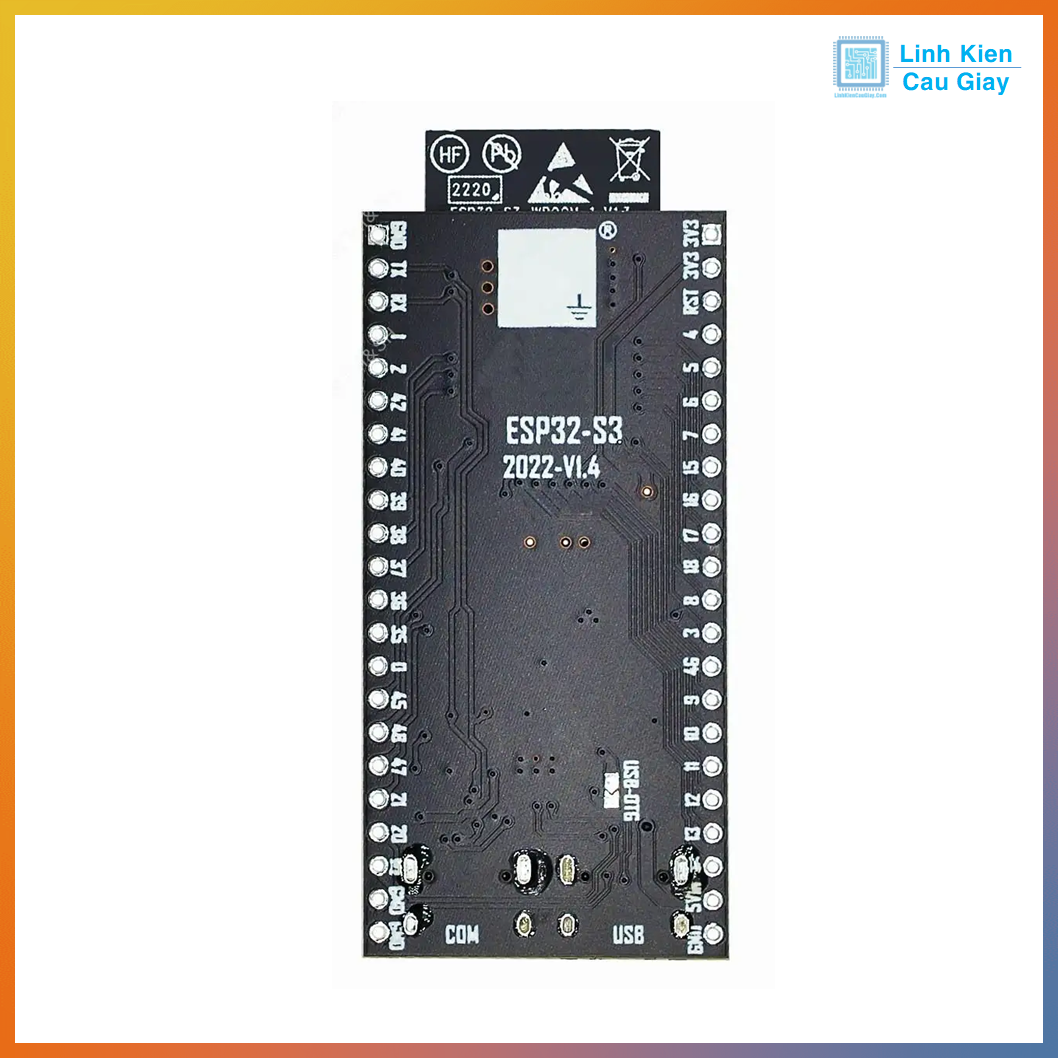

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
