Kit ESP32-S3 SuperMini WiFi + Bluetooth 5.0 – Board siêu nhỏ (ESP32S3FH4R2, 4MB Flash)

Mô tả sản phẩm

ESP32-S3 SuperMini là kit phát triển IoT siêu nhỏ gọn dựa trên chip ESP32-S3 hỗ trợ WiFi 2.4GHz và Bluetooth 5.0 (BLE). Kích thước chỉ khoảng 22.52×18mm, phù hợp làm wearable, dự án nhỏ gọn, thiết bị điều khiển không dây, cảm biến IoT. Board có anten ngoài giúp bắt sóng tốt hơn, có nút Reset và nút Boot tiện nạp chương trình. Hỗ trợ lập trình Arduino IDE và MicroPython, dễ triển khai nhanh.

Ứng dụng

Thiết bị IoT mini: cảm biến nhiệt/ẩm, giám sát môi trường, cảnh báo
Wearable: thiết bị đeo BLE, beacon, điều khiển không dây nhỏ gọn
Điều khiển nhà thông minh: relay, LED, servo, motor driver (qua PWM)
Dự án STEM/robot: kết nối WiFi, MQTT, WebServer, BLE
Gateway nhỏ: đọc cảm biến I2C/SPI và gửi dữ liệu lên cloud

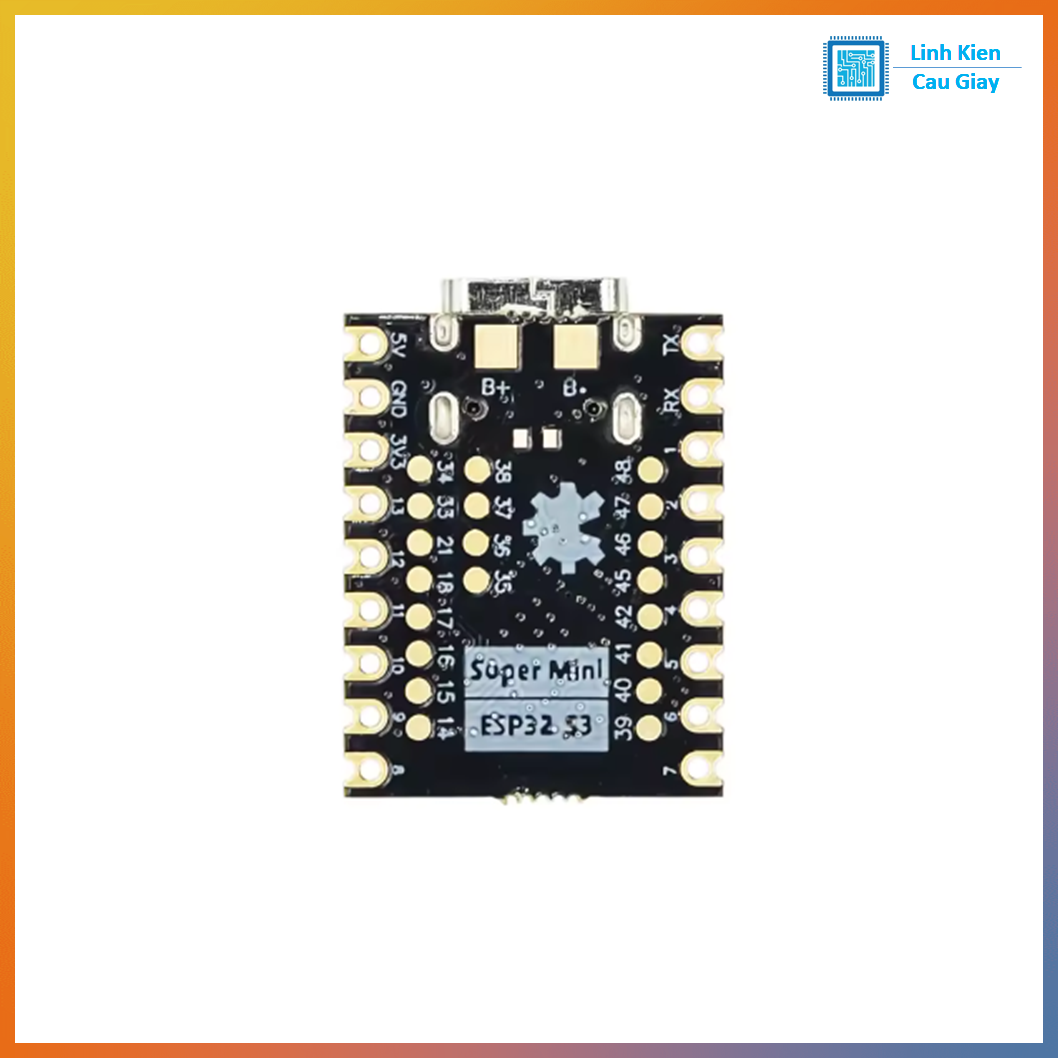

Sơ đồ chân

Nguồn
5V: cấp nguồn từ USB/5V ngoài (tùy board)
3V3: nguồn 3.3V
GND: mass

GPIO/Chức năng
11 GPIO dùng được PWM (điều khiển LED/servo/motor)
4 chân ADC (đọc analog)
Giao tiếp: 1×I2C, 1×SPI, 2×UART


Thông số kĩ thuật

Chip: ESP32-S3 (32-bit RISC-V, lên đến 160MHz)
Model chip: ESP32S3FH4R2
WiFi: IEEE 802.11 b/g/n, 2.4GHz (Station/SoftAP/STA+AP)
Bluetooth: 5.0 (LE)
Bộ nhớ: 400KB SRAM, 384KB ROM, 4MB Flash tích hợp
Tiêu thụ thấp: Deep sleep khoảng 43µA (theo mô tả)

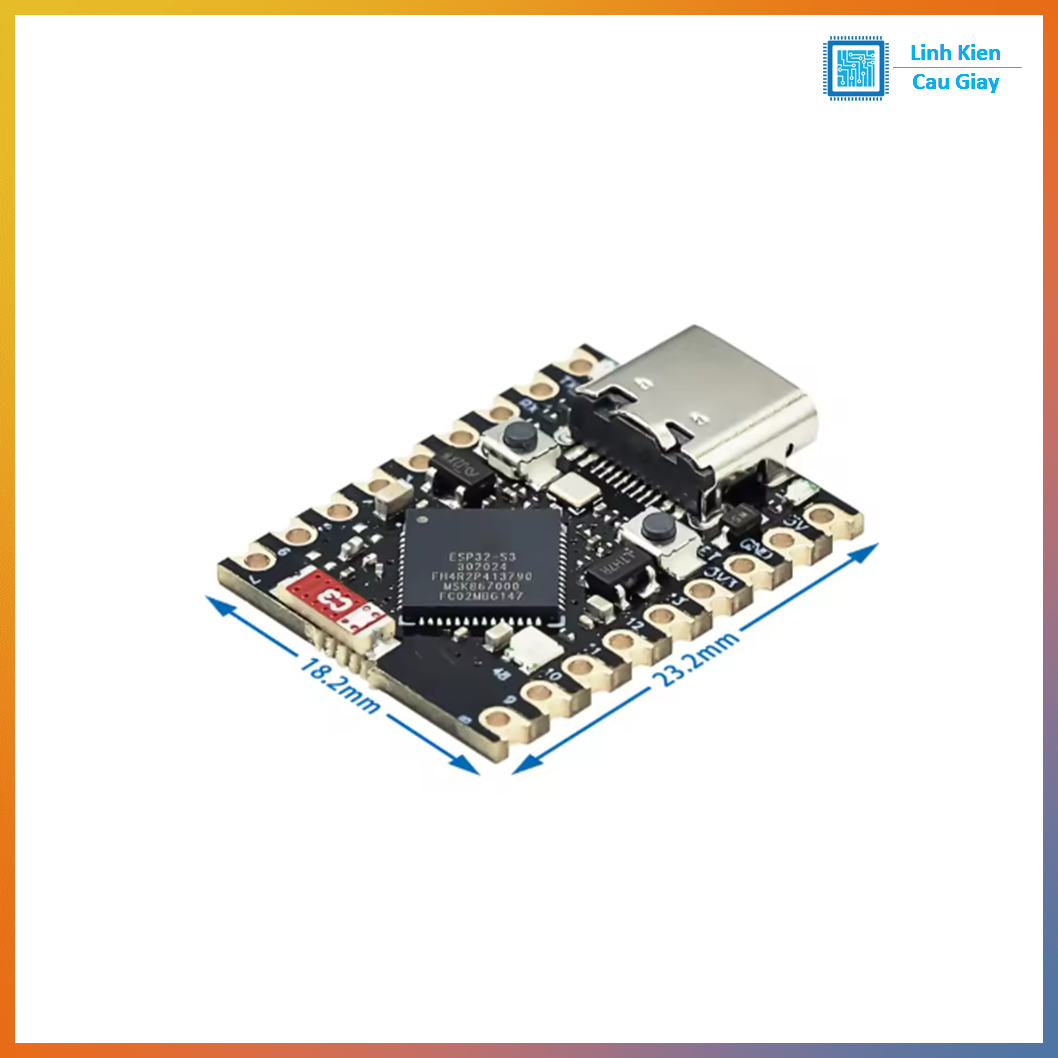

Kích thước: ~22.52 × 18mm
Giao tiếp: 1×I2C, 1×SPI, 2×UART
I/O: 11×GPIO (PWM), 4×ADC
Bảo mật: AES-128/256, RSA, HMAC, chữ ký số, secure boot


Hướng dẫn sử dụng

Arduino IDE
Cài board ESP32 trong Board Manager → chọn ESP32-S3 → cắm USB → chọn COM → nạp code
Nếu không nạp được: giữ BOOT khi bấm Upload, thả BOOT khi bắt đầu nạp

MicroPython
Nạp firmware MicroPython cho ESP32-S3 → dùng Thonny/ampy để chạy code
Kết nối WiFi/BLE theo thư viện có sẵn

Lưu ý
GPIO ESP32-S3 là 3.3V logic, khi điều khiển tải 5V/12V cần module đệm (MOSFET/relay/driver).

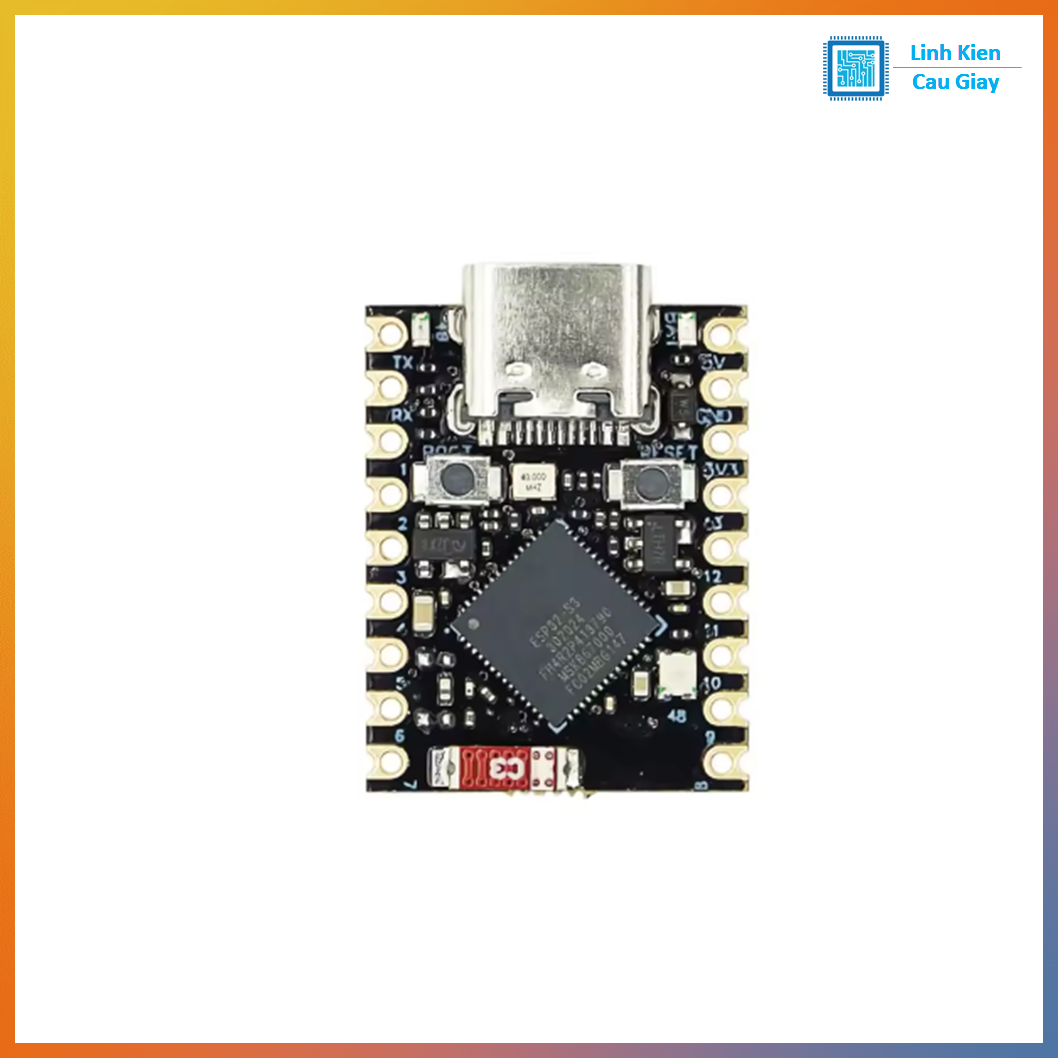

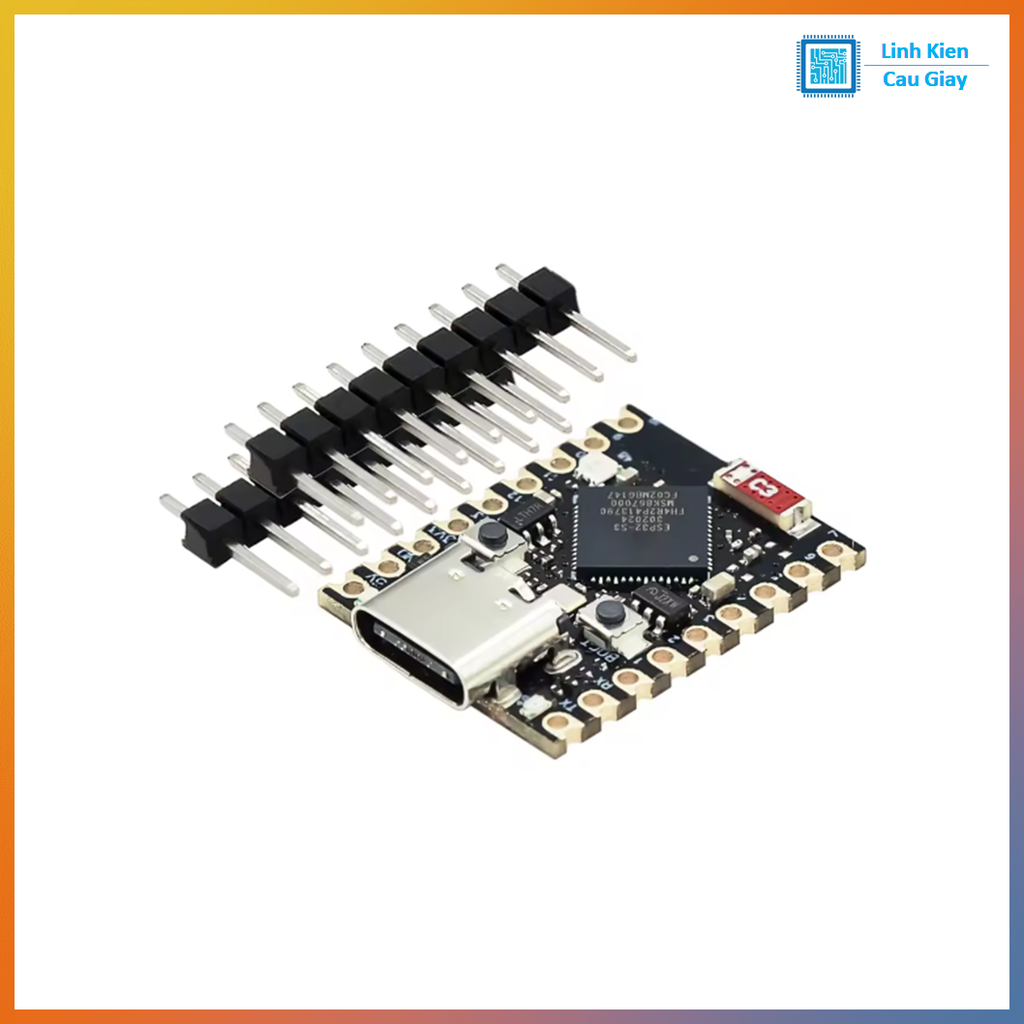

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
