Module ESP32-C3 SuperMini

Mô tả sản phẩm

ESP32-C3 SuperMini là board IoT siêu nhỏ gọn dựa trên chip Espressif ESP32-C3 (CPU RISC-V 32-bit, có FPU), hỗ trợ WiFi 2.4GHz và Bluetooth 5.0 LE. Kích thước chỉ 22.5 × 18mm, rất phù hợp cho các dự án cần nhỏ – gọn – tiết kiệm điện như thiết bị đeo, cảm biến không dây, điều khiển từ xa, nhà thông minh…

Board có cổng USB Type-C, nút BOOT/RESET tiện nạp chương trình, và tài nguyên chân I/O đa dụng: UART / I2C / SPI / PWM / ADC.

Ứng dụng

• IoT: cảm biến nhiệt độ/độ ẩm, đo môi trường, cảnh báo cửa, giám sát kho

• Smart Home: công tắc/relay WiFi, điều khiển đèn, điều khiển thiết bị từ xa

• Bluetooth LE: beacon, thiết bị đeo, kết nối app điện thoại

• Dự án DIY: robot mini, điều khiển động cơ qua driver, logger dữ liệu

• Học tập lập trình ESP32: Arduino IDE / ESP-IDF / MicroPython (tùy firmware)

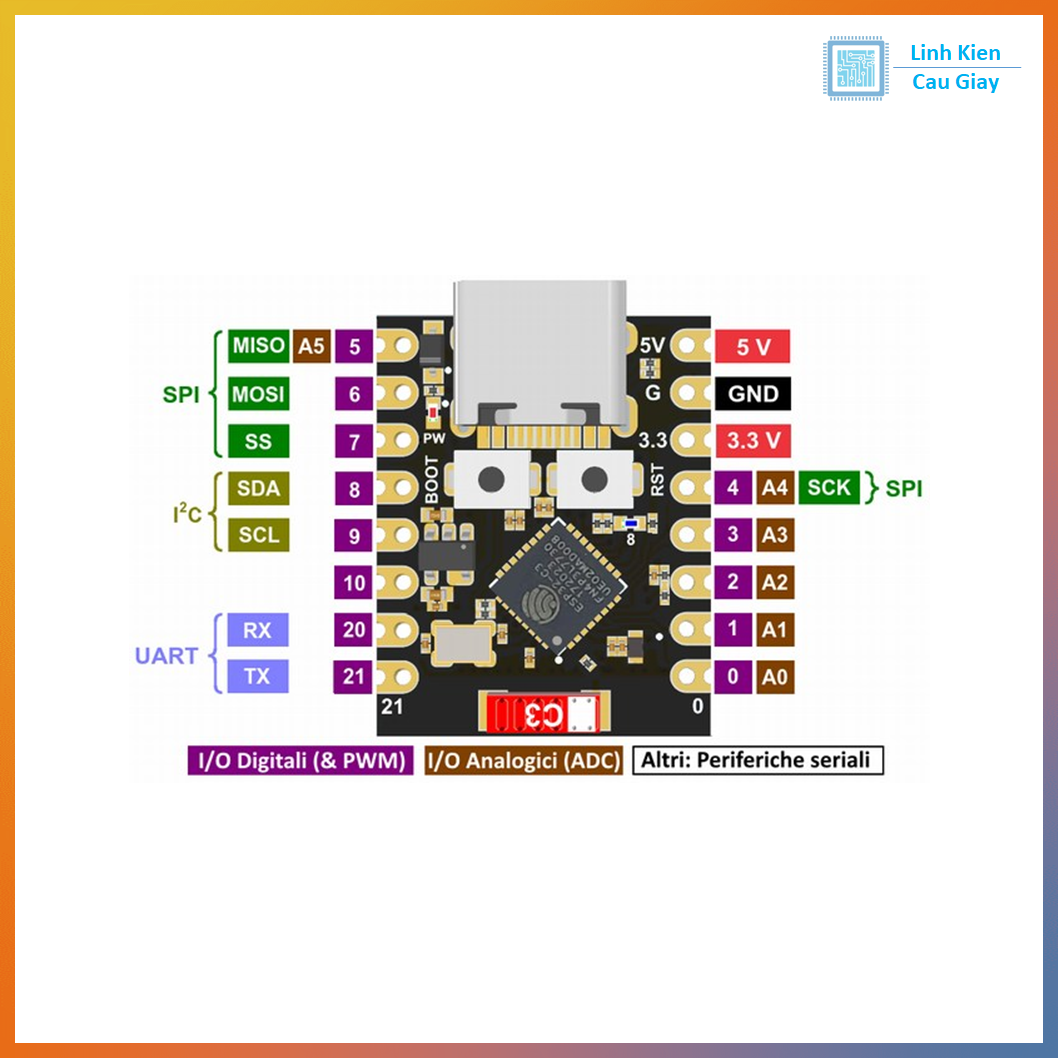

Sơ đồ chân

Cột trái (từ trên xuống):

• 5V

• GND

• 3V3

• GPIO4 / A4 / SCK

• GPIO3 / A3

• GPIO2 / A2

• GPIO1 / A1

• GPIO0 / A0

Cột phải (từ trên xuống):

• GPIO5 / A5 / MISO

• GPIO6 / MOSI

• GPIO7 / SS

• GPIO8 / SDA (I2C)

• GPIO9 / SCL (I2C)

• GPIO10

• GPIO20 / RX (UART)

• GPIO21 / TX (UART)

Thông số kĩ thuật

• Chip: ESP32-C3 (model chip ghi: ESP32C3FN4)

• CPU: RISC-V 32-bit 1 nhân, xung tới 160MHz

• WiFi: IEEE 802.11 b/g/n, 2.4GHz (Station / SoftAP / STA+AP)

• Bluetooth: Bluetooth 5.0 (LE)

• Bộ nhớ: 400KB SRAM, 384KB ROM, 4MB Flash tích hợp

• Giao tiếp: 1×I2C, 1×SPI, 2×UART, ~11×GPIO (PWM), 4×ADC

• Siêu tiết kiệm điện: Deep sleep khoảng 43 µA

• Nguồn cấp: qua USB-C hoặc nguồn ngoài (hỗ trợ khoảng 3.3–6V, tùy phiên bản)

• Kích thước: 22.5 × 18 mm

• Khối lượng: ~2.3g (board 1.5g + 2 hàng chân 0.8g)

Lưu ý nguồn (theo mô tả trên ảnh): Khi cấp nguồn ngoài vào chân nguồn, không dùng đồng thời USB (chỉ chọn 1 nguồn).

Hướng dẫn sử dụng

• Cắm USB Type-C vào máy tính → nhận cổng COM (cài driver nếu máy chưa có).

• Mở Arduino IDE / ESP-IDF → chọn board ESP32-C3 tương ứng → chọn đúng COM.

• Nếu không nạp được, vào Download/Boot mode:

  • Giữ BOOT → nhấn RESET → thả RESET → thả BOOT

• Nạp thử chương trình Blink LED (LED GPIO8 theo ảnh) hoặc test WiFi/BLE.

• Khi chạy dự án thật, cấp nguồn bằng USB hoặc nguồn ngoài ổn định (khuyến nghị dùng nguồn sạch cho IoT).

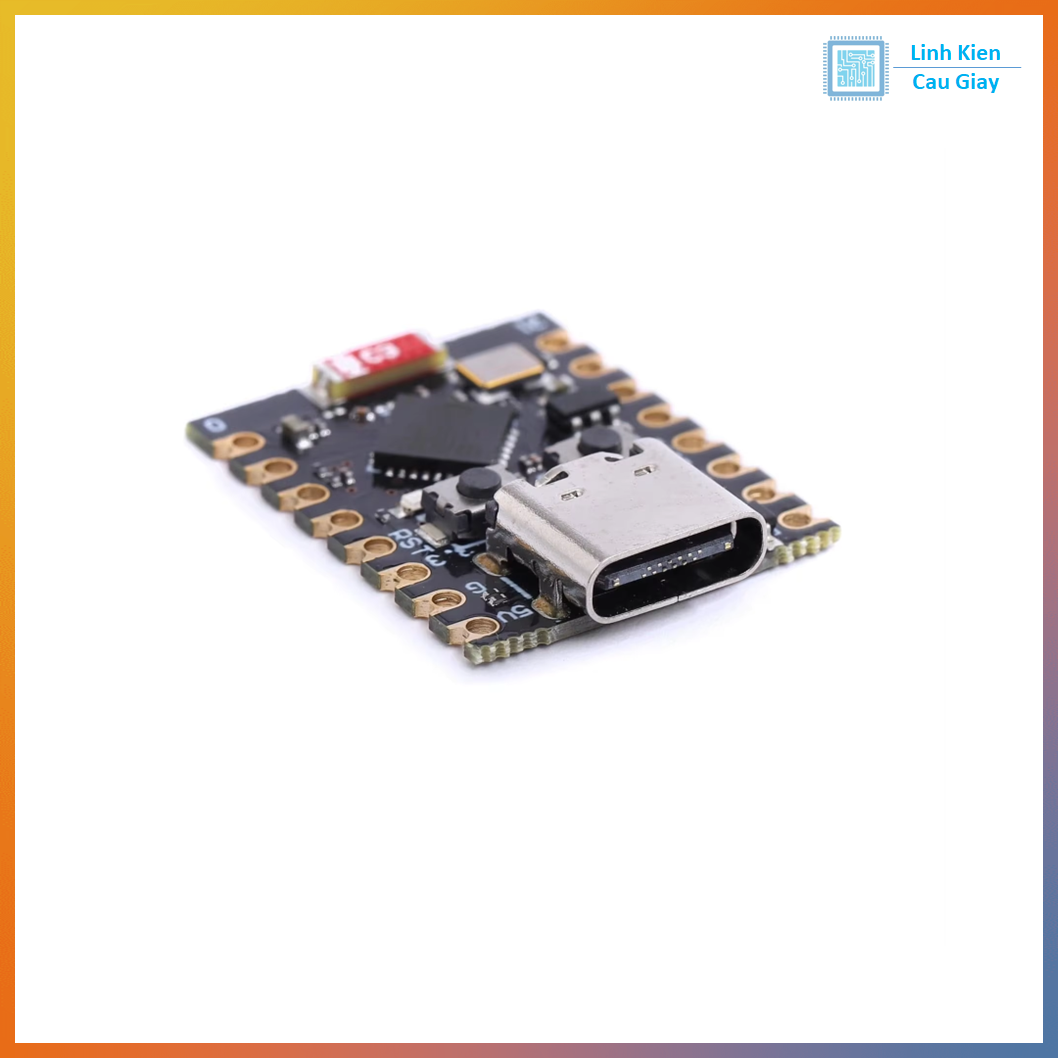

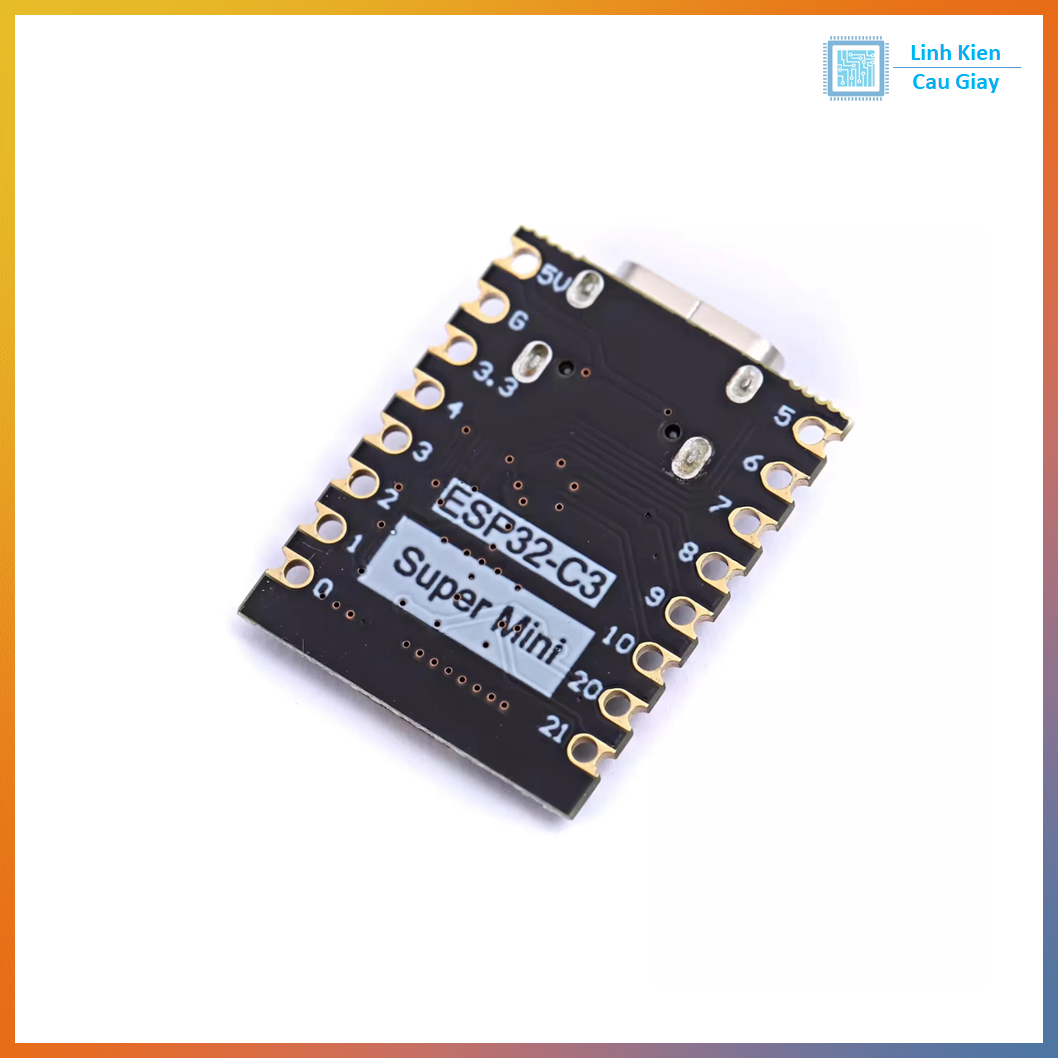

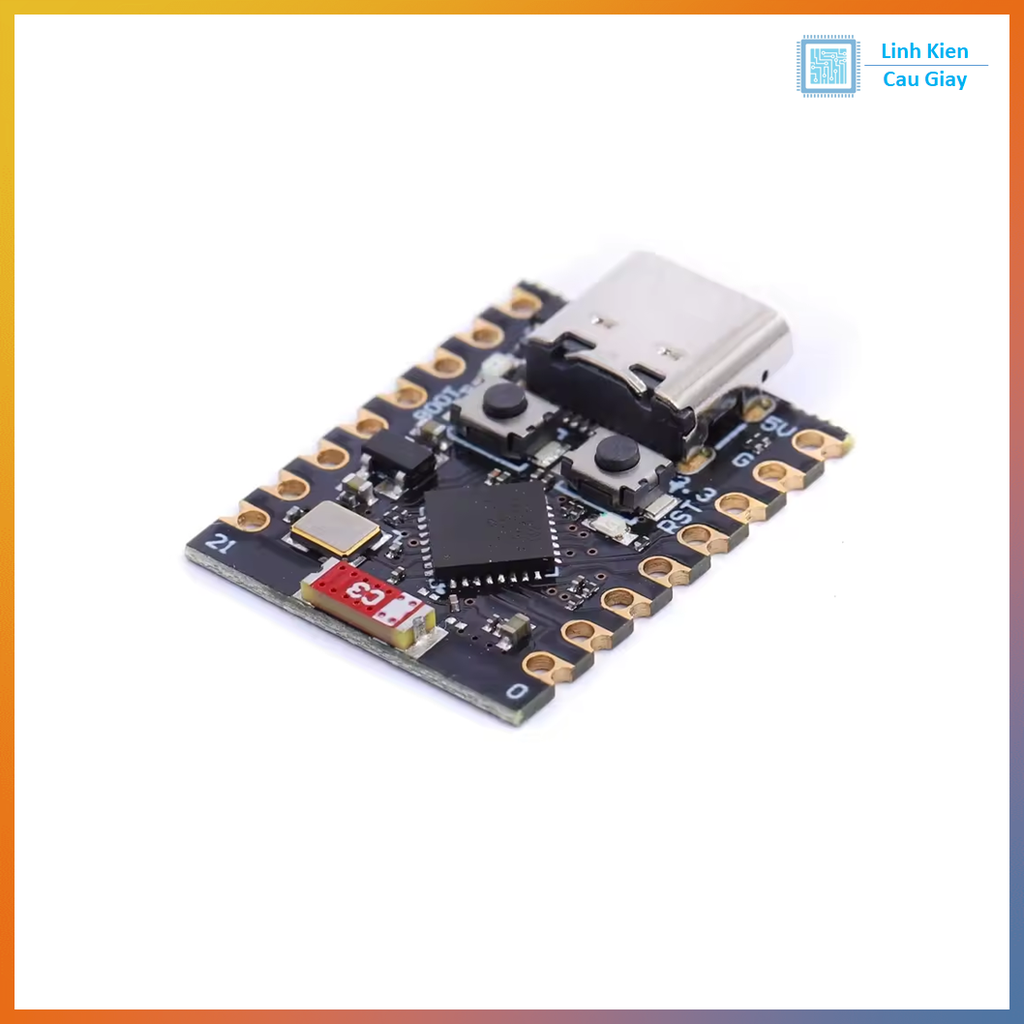

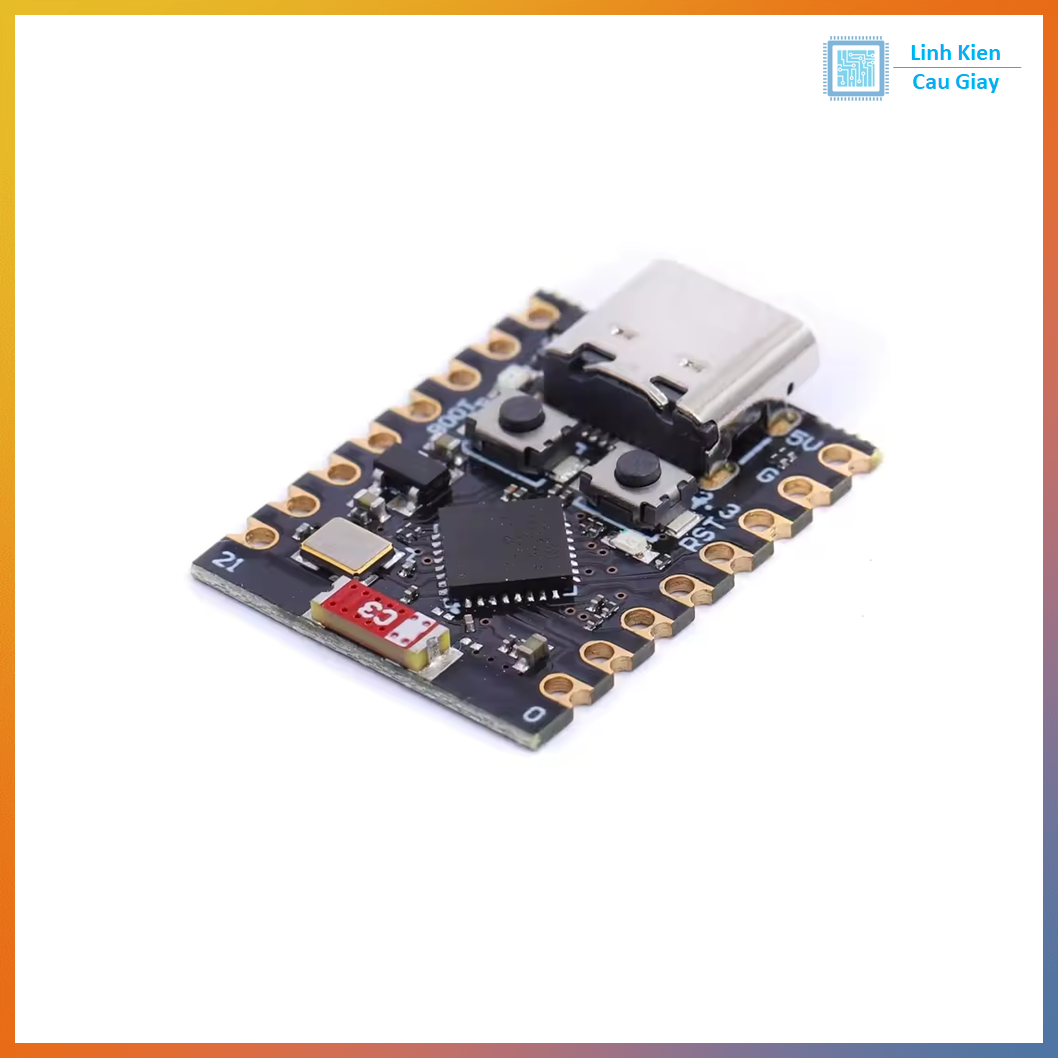

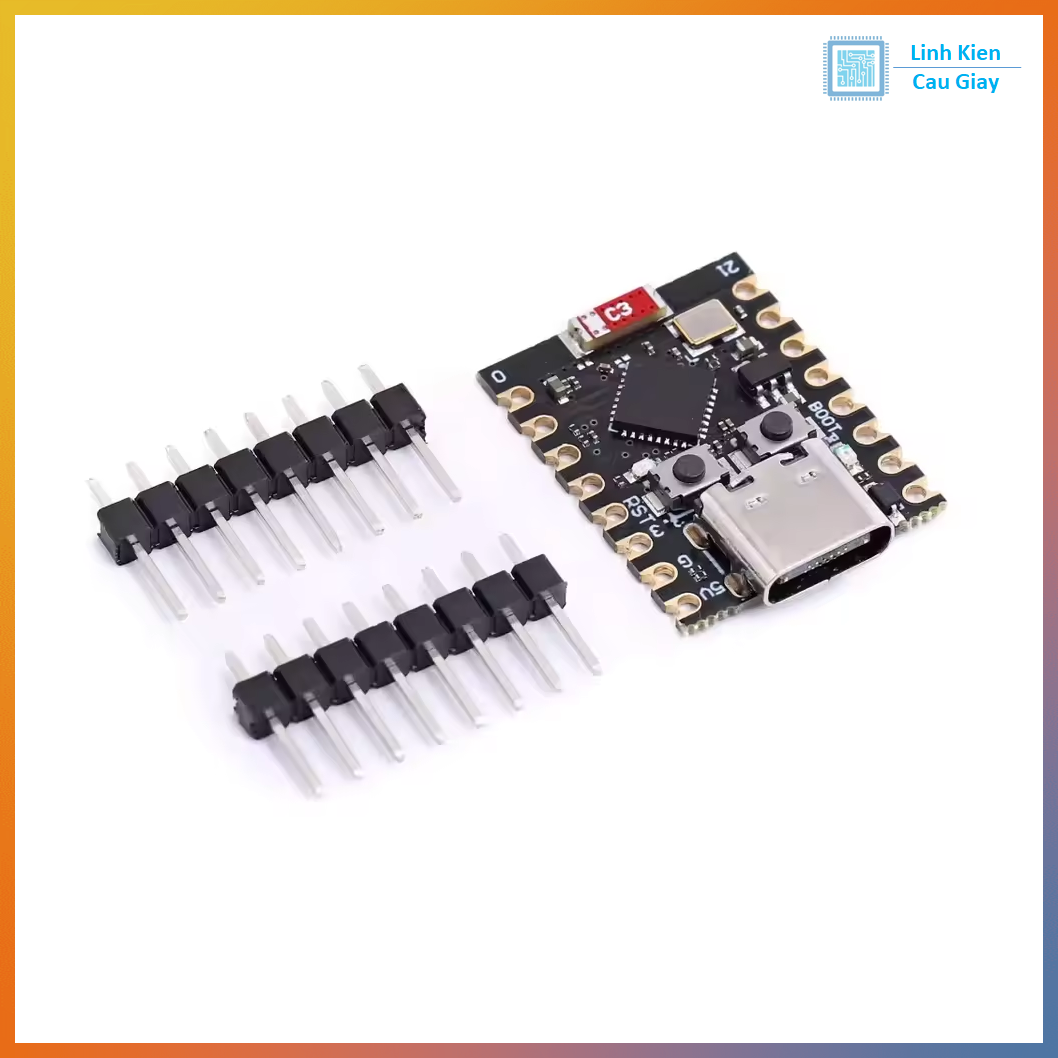

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
