KIT WIFI NodeMCU ESP32S 30P

(Mã SP:CG000161)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

126.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

KIT WiFi NodeMCU ESP32S Development Board 2.4GHz

Mô tả sản phẩm

KIT WiFi NodeMCU ESP32S Development Board là bo mạch phát triển mạnh mẽ dựa trên vi điều khiển ESP32, tích hợp Wi-Fi 802.11 b/g/n và Bluetooth 4.2 (BLE). Với thiết kế nhỏ gọn, board hỗ trợ lập trình bằng Arduino IDE, MicroPython, hoặc ESP-IDF, phù hợp cho các dự án IoT, nhà thông minh, và robot. Tích hợp cổng USB-to-Serial (thường là CP2102 hoặc CH340), 38 chân I/O breakout, và anten PCB, module cung cấp hiệu suất cao với 520KB SRAM và 448KB ROM. Đây là lựa chọn lý tưởng cho người mới bắt đầu và chuyên gia nhờ giá thành hợp lý và khả năng kết nối linh hoạt.

Đặc điểm nổi bật:

  • Hỗ trợ Wi-Fi 2.4GHz và Bluetooth 4.2 (BLE).

  • Tích hợp USB-to-Serial (CP2102/CH340) để lập trình dễ dàng.

  • 38 chân I/O, bao gồm ADC, DAC, UART, SPI, I2C.

  • Điện áp hoạt động 3.3-5V, tiêu thụ năng lượng thấp.

  • Kích thước nhỏ gọn: ~51.4 x 25.4mm.

Ứng dụng

  • Nhà thông minh: Điều khiển đèn, quạt, hoặc cảm biến qua Wi-Fi/BLE.

  • Dự án IoT: Gửi dữ liệu từ cảm biến lên cloud hoặc điều khiển từ xa.

  • Robot DIY: Tích hợp vào robot dò đường hoặc hệ thống tự động.

  • Học tập và thực hành: Dùng trong các bài học về vi điều khiển và kết nối không dây.

  • Thiết bị đeo: Phát triển wearable với kết nối Bluetooth tiết kiệm năng lượng.

Sơ đồ chân

KIT NodeMCU ESP32S có các chân kết nối chính:

  • VCC (3V3): Nguồn dương (3.3V).

  • GND: Nguồn âm (đất).

  • EN: Chân Enable (HIGH để hoạt động).

  • GPIO0: Chân boot mode (LOW để flash, HIGH để chạy).

  • GPIO2: Chân boot (HIGH khi khởi động).

  • TXD/RXD: Chân UART (GPIO1/TX, GPIO3/RX cho lập trình).

  • GPIO4-19, ADC1/2: Các chân GPIO, ADC, SPI, I2C, PWM (tùy cấu hình).

  • USB: Cổng Micro-USB (nguồn và lập trình).

Lưu ý:

  • Số chân và chức năng có thể khác nhau tùy phiên bản (ESP32-S).

  • Kiểm tra datasheet từ waveshare.com hoặc nhãn module trước khi kết nối.

Thông số kĩ thuật

  • Vi điều khiển: ESP32-D0WDQ6 (dual-core Tensilica LX6).

  • Tần số CPU: Lên đến 240MHz.

  • Bộ nhớ:

    • SRAM: 520KB.

    • ROM: 448KB.

  • Kết nối không dây:

    • Wi-Fi: 802.11 b/g/n (2.4GHz).

    • Bluetooth: v4.2 BR/EDR/BLE.

  • Điện áp hoạt động: 3.3-5V (tích hợp điều chỉnh từ USB).

  • Dòng tiêu thụ:

    • Chế độ ngủ: ~10µA.

    • Hoạt động: ~70-150mA (tùy kết nối).

  • GPIO: 38 chân (bao gồm ADC, DAC, UART, SPI, I2C).

  • Kích thước: 51.4 x 25.4mm.

  • Trọng lượng: ~10-15g.

  • Nhiệt độ hoạt động: -40°C đến +85°C.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • KIT NodeMCU ESP32S.

    • Nguồn điện qua USB (hoặc 3.3-5V từ vi điều khiển).

    • Máy tính với Arduino IDE hoặc ESP-IDF.

    • Cáp Micro-USB.

  2. Kết nối:

    • Cắm cáp Micro-USB vào máy tính để cấp nguồn và lập trình.

    • Kết nối các chân GPIO đến thiết bị ngoại vi (ví dụ: LED, cảm biến) nếu cần.

    • Đảm bảo GPIO0 HIGH (thường kéo qua điện trở 10kΩ) để chạy chương trình.

  3. Lập trình và kiểm tra:

    • Cài Arduino IDE, thêm board ESP32 qua Board Manager (URL: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json).

    • Chọn board "NodeMCU-32S".

    • Tải code mẫu (như Wi-Fi Scan) và kiểm tra qua Serial Monitor.





Lưu ý:

  • Không cấp nguồn vượt 5V hoặc đảo cực qua chân GPIO để tránh hỏng module.

  • Đảm bảo GPIO0 LOW khi lập trình (sau khi nạp xong, kéo HIGH để chạy).

  • Sử dụng tản nhiệt nếu chạy ở công suất cao hoặc nhiệt độ môi trường cao.

  • Kiểm tra kết nối Wi-Fi/BLE qua Serial Monitor.

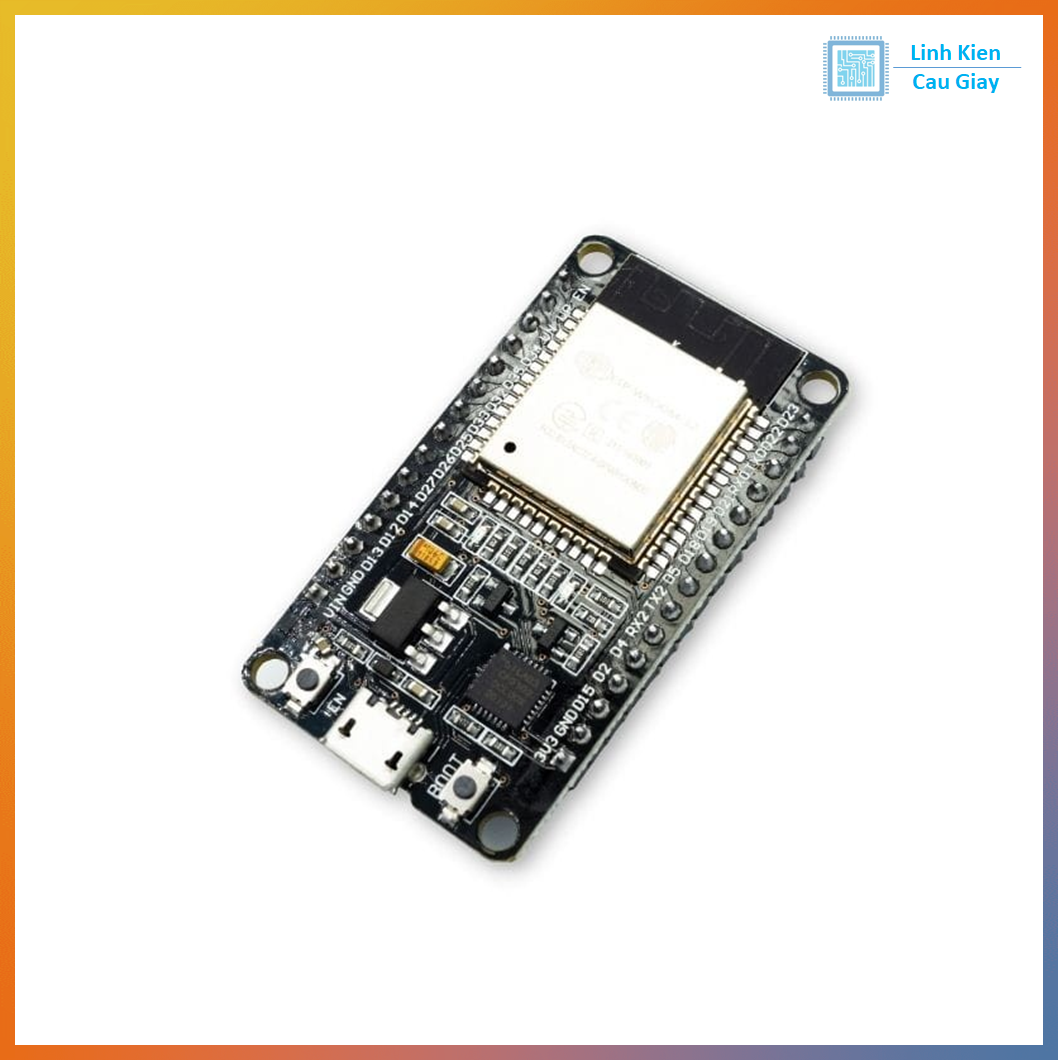

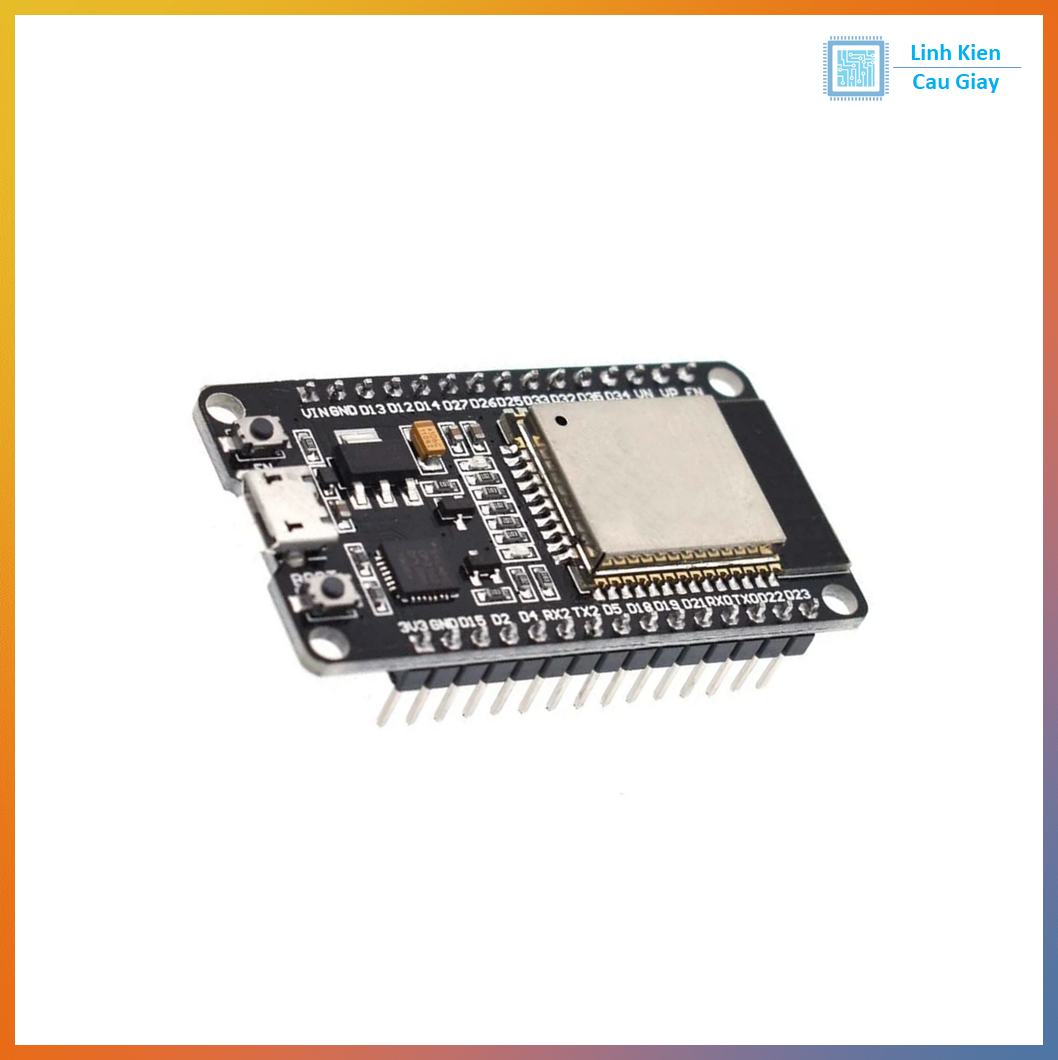

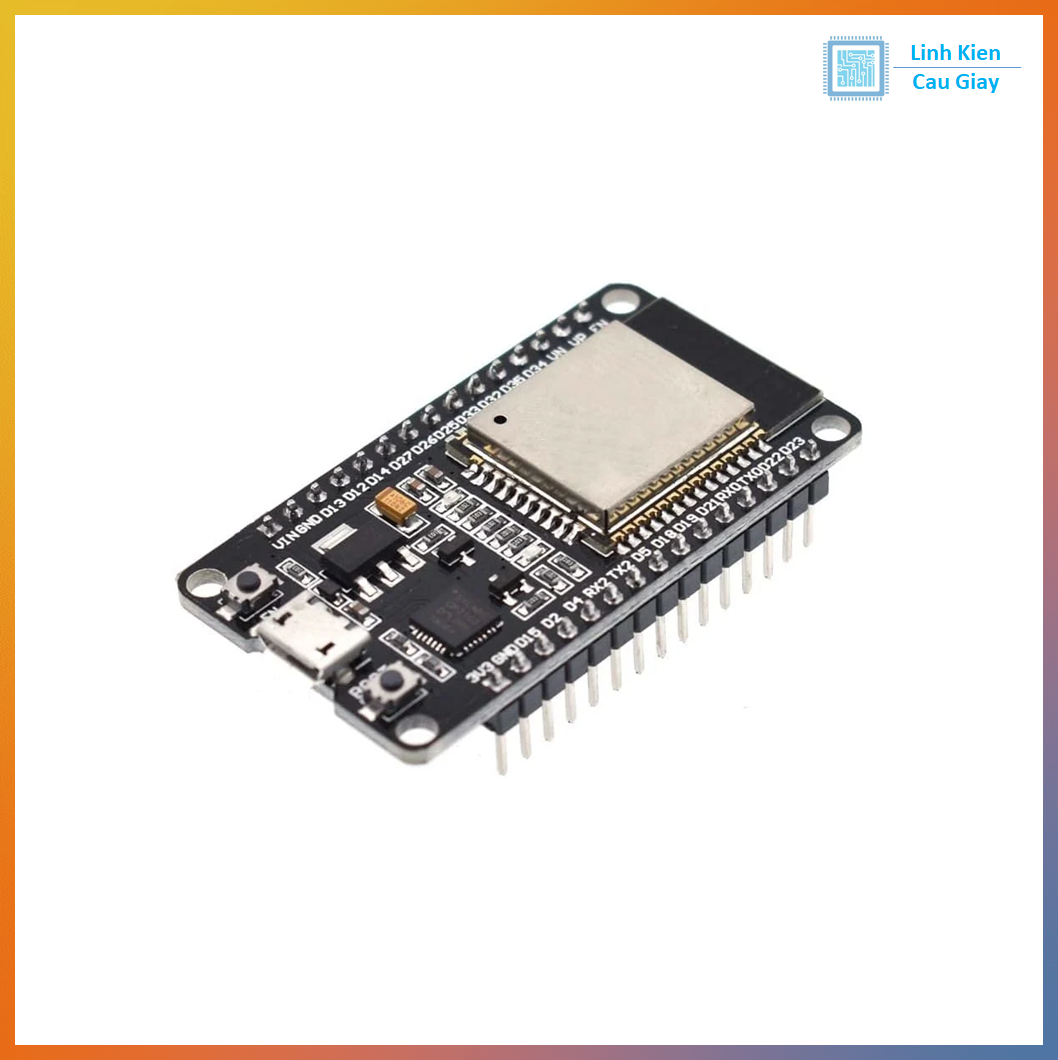

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
