  • Module ESP32-S2-Mini Dev Board (S2 Mini V1.0.0)

Module ESP32-S2-Mini Dev Board (S2 Mini V1.0.0)

(Mã SP:PVN5575)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

60.000₫

Mô tả :
Đang cập nhật ...
Gọi điện

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

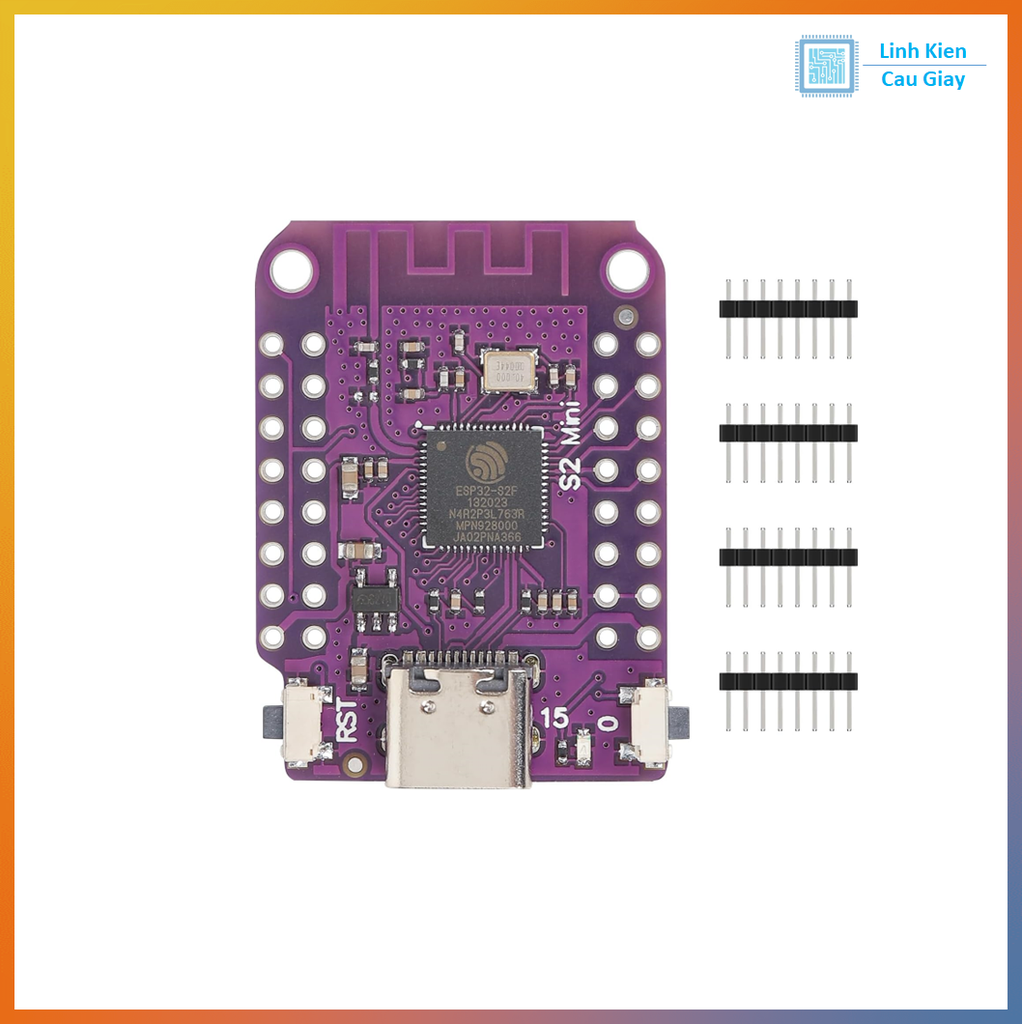

Module ESP32-S2-Mini Dev Board (S2 Mini V1.0.0)

Mô tả sản phẩm

ESP32-S2-Mini Dev Board V1.0.0 là phiên bản phát triển nhỏ gọn của dòng chip ESP32-S2 do Espressif sản xuất. Sử dụng ESP32-S2FN4R2, tích hợp WiFi 2.4GHz, hỗ trợ USB OTG, bộ nhớ RAM lớn, và nhiều tính năng bảo mật nâng cao.

Board S2 Mini có thiết kế siêu nhỏ dạng DIP 2 hàng chân, phù hợp với breadboard, dễ lập trình qua cổng USB-C, không cần USB-to-Serial rời. Phù hợp cho các ứng dụng IoT tiết kiệm năng lượng, smart device, thiết bị điều khiển từ xa.

Ứng dụng

  • Thiết bị IoT kết nối WiFi (Smart Home, Smart Sensor)

  • Thiết bị USB HID (bàn phím/mouse ảo)

  • Dự án cần bảo mật cao (crypto, secure boot, flash encryption)

  • Thiết bị đo, điều khiển, tự động hóa

  • Giao tiếp USB – SPI – I2C – UART – PWM

  • Gắn trực tiếp vào breadboard, bo mạch thử

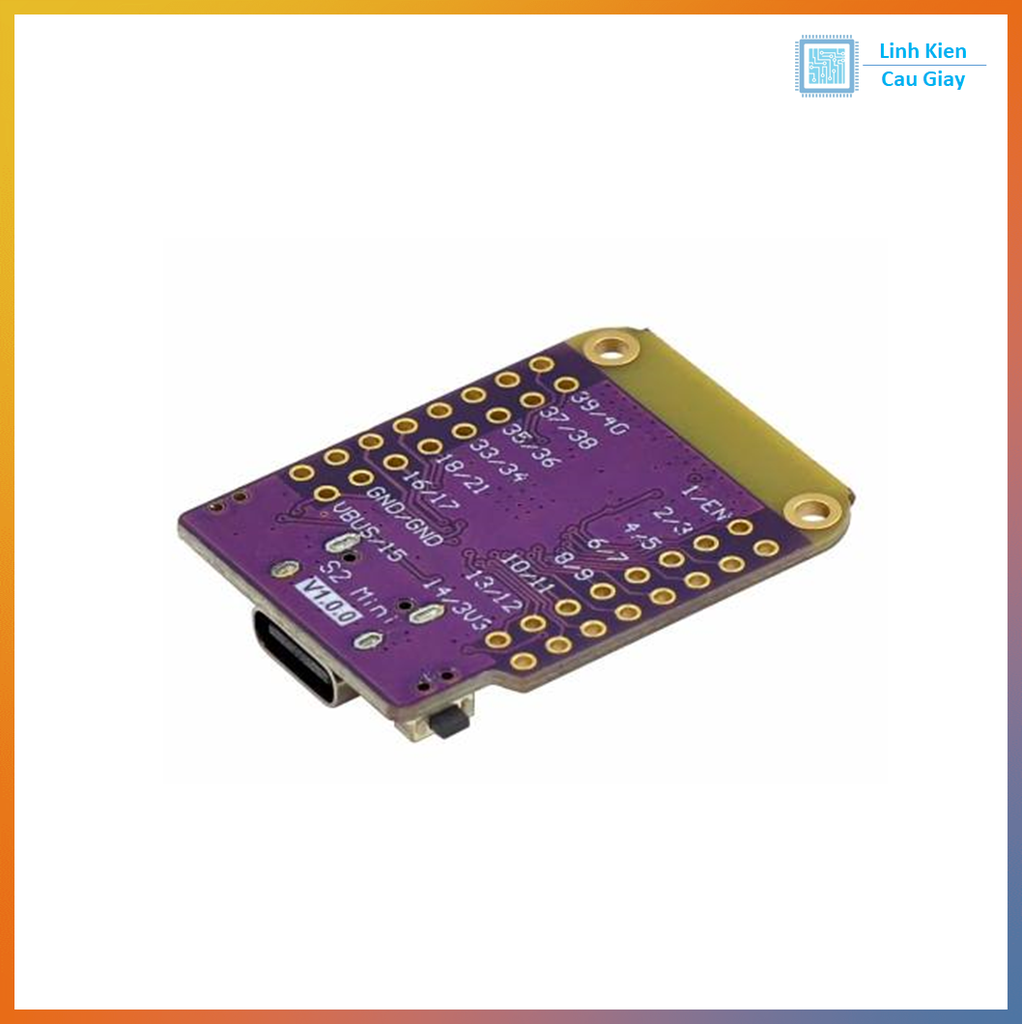

Sơ đồ chân



Thông số kĩ thuật

Thông số

Giá trị

MCU

ESP32-S2FN4R2 (Xtensa LX7 @ 240MHz)

RAM

320KB SRAM + 128KB ROM

Flash

4MB SPI Flash

WiFi

802.11 b/g/n (2.4 GHz), hỗ trợ SoftAP & Station mode

USB

USB OTG, tích hợp trực tiếp trên chip

GPIO

27 chân GPIO đa chức năng

Giao tiếp

SPI, I2C, I2S, UART, PWM, ADC, DAC

ADC

20 kênh, 13-bit

Điện áp hoạt động

3.3V (sử dụng USB-C cấp nguồn)

Kích thước board

~ 25mm x 18mm (tuỳ phiên bản)

Nhiệt độ hoạt động

-40°C ~ +85°C

Hướng dẫn sử dụng

  • Cài đặt driver và chọn bo mạch:

    • Dùng Arduino IDE hoặc PlatformIO.

    • Cài board ESP32 từ Espressif (qua Board Manager).

  • Kết nối USB-C:

    • Cắm vào máy tính, nhận COM tự động (USB native).

    • Lưu ý khi mới sử dụng phải vào trạng thái DFU để nạp code

    • Không cần USB-to-Serial.

  • Lập trình:

    • Chọn board: WENOS LOLIN S2 MINI

    • Tốc độ baud: 115200.

    • Upload code qua USB.

  • Kết nối WiFi, I/O:

    • Dùng các thư viện WiFi, WebServer, hoặc ESPAsyncWebServer.

    • Có thể sử dụng làm HID USB, WebUSB, WebSerial.

Hướng dẫn lập trình ESP32 S2 Mini lần đầu

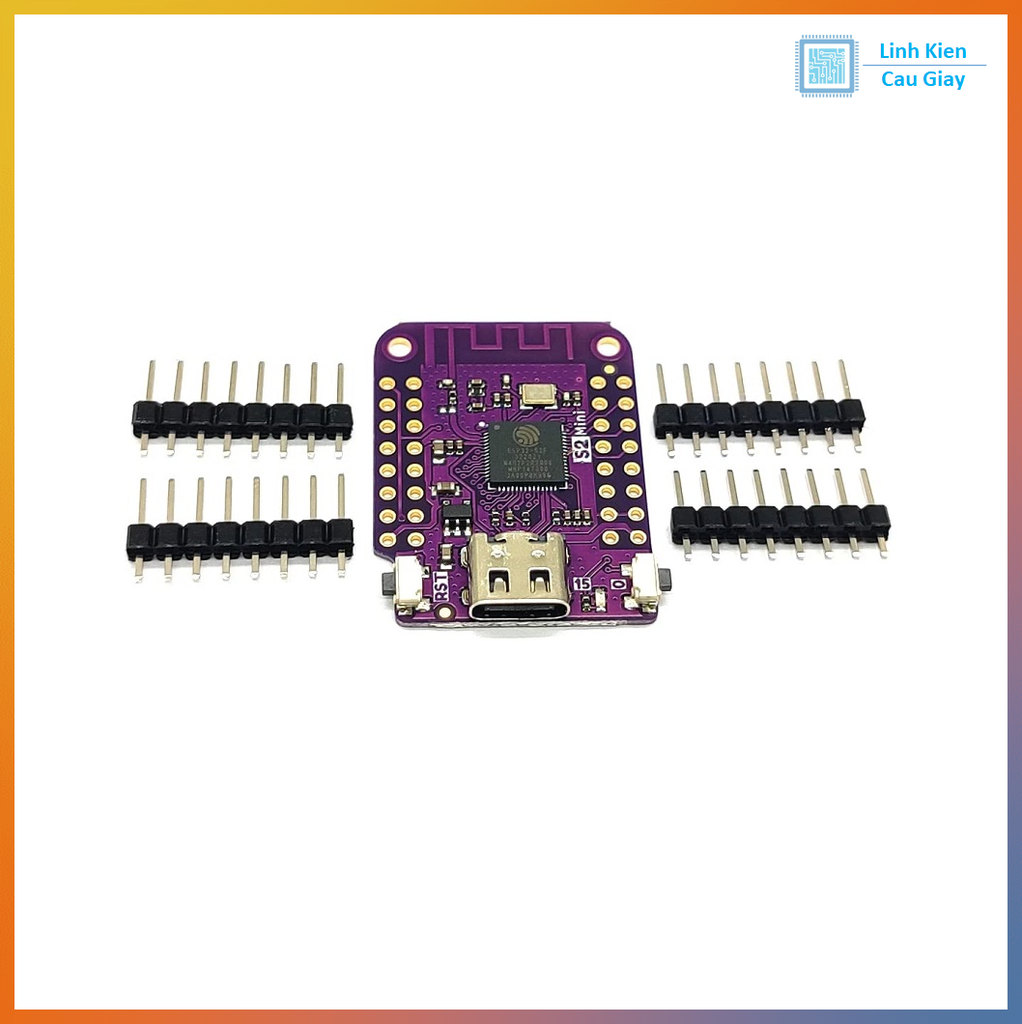

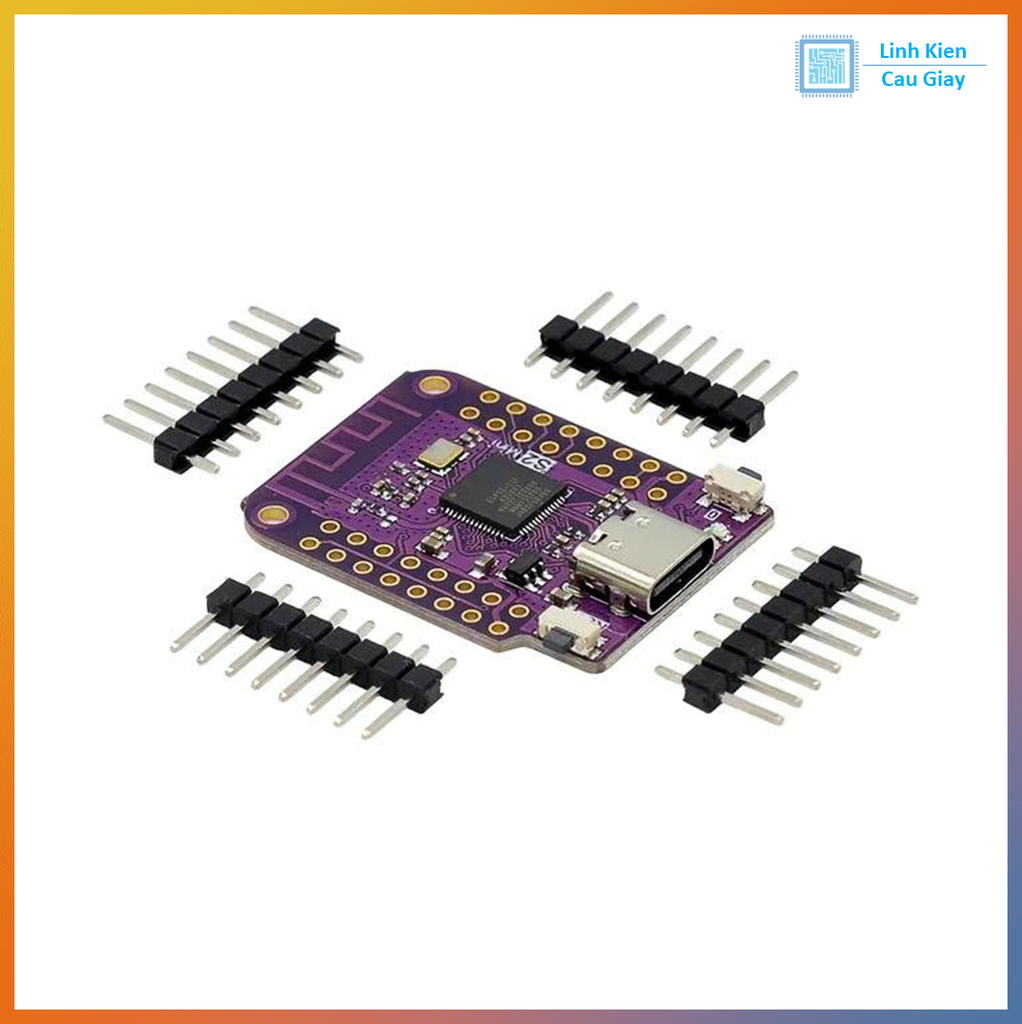

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
