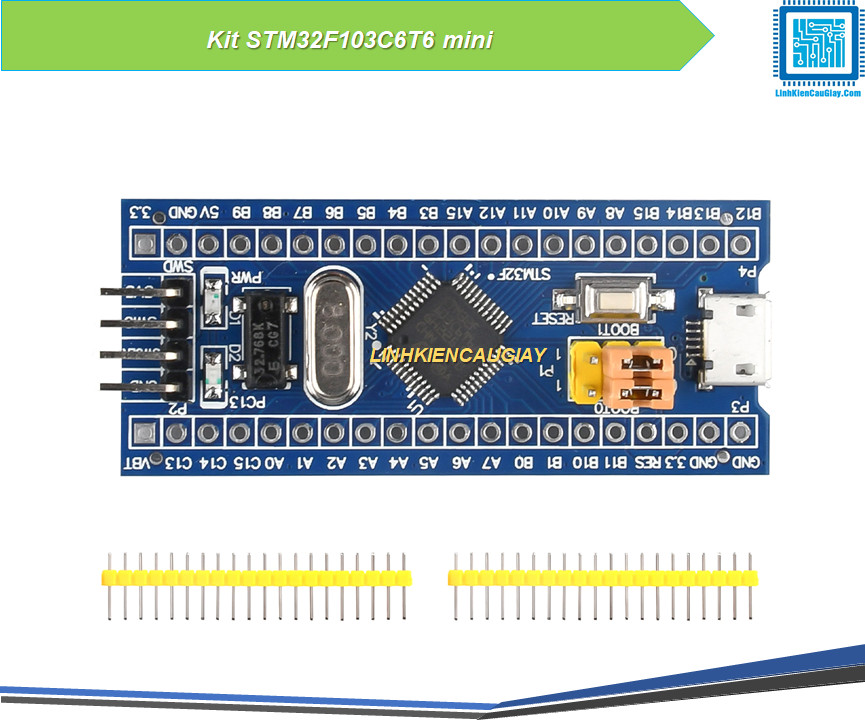

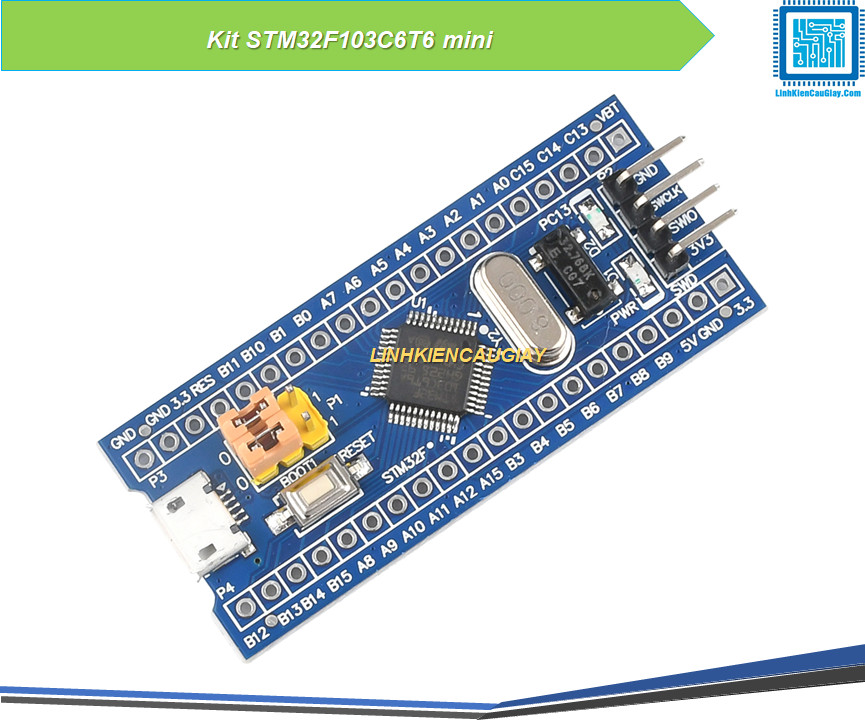

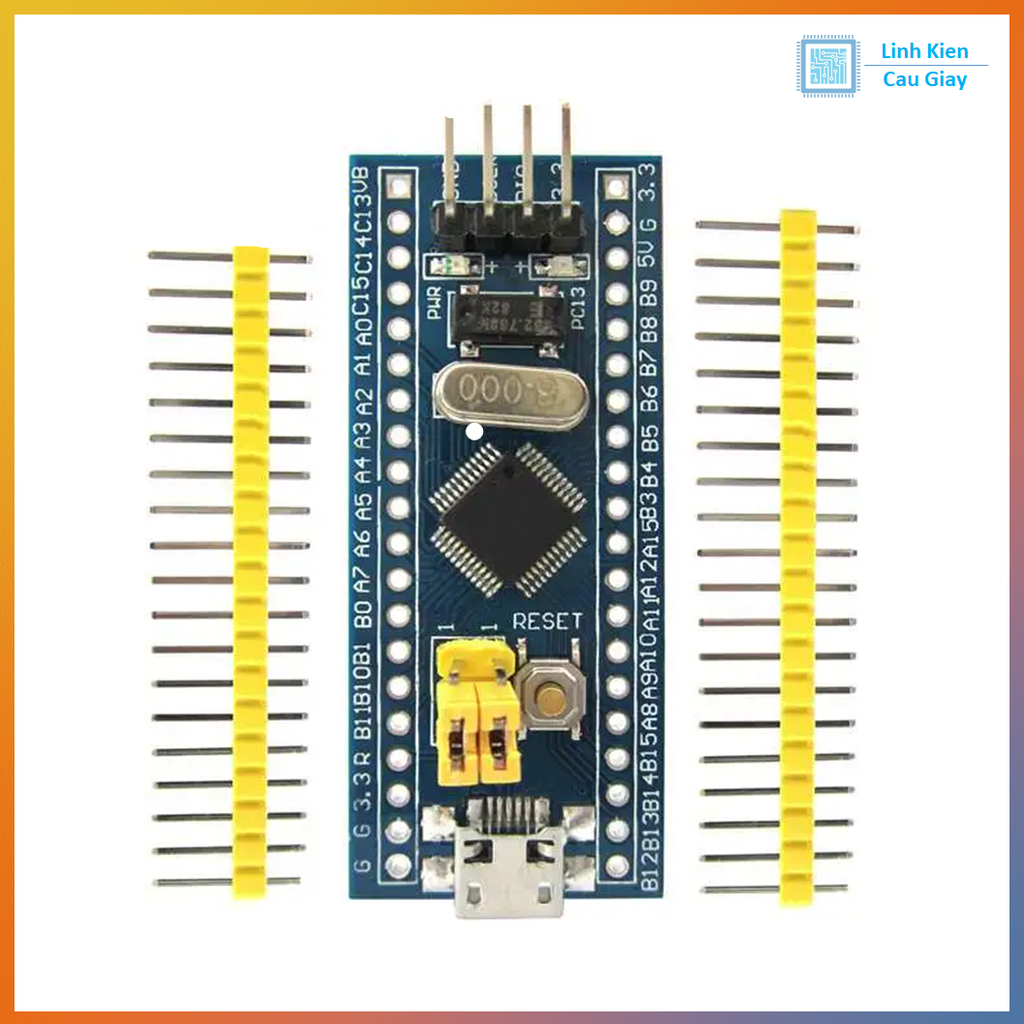

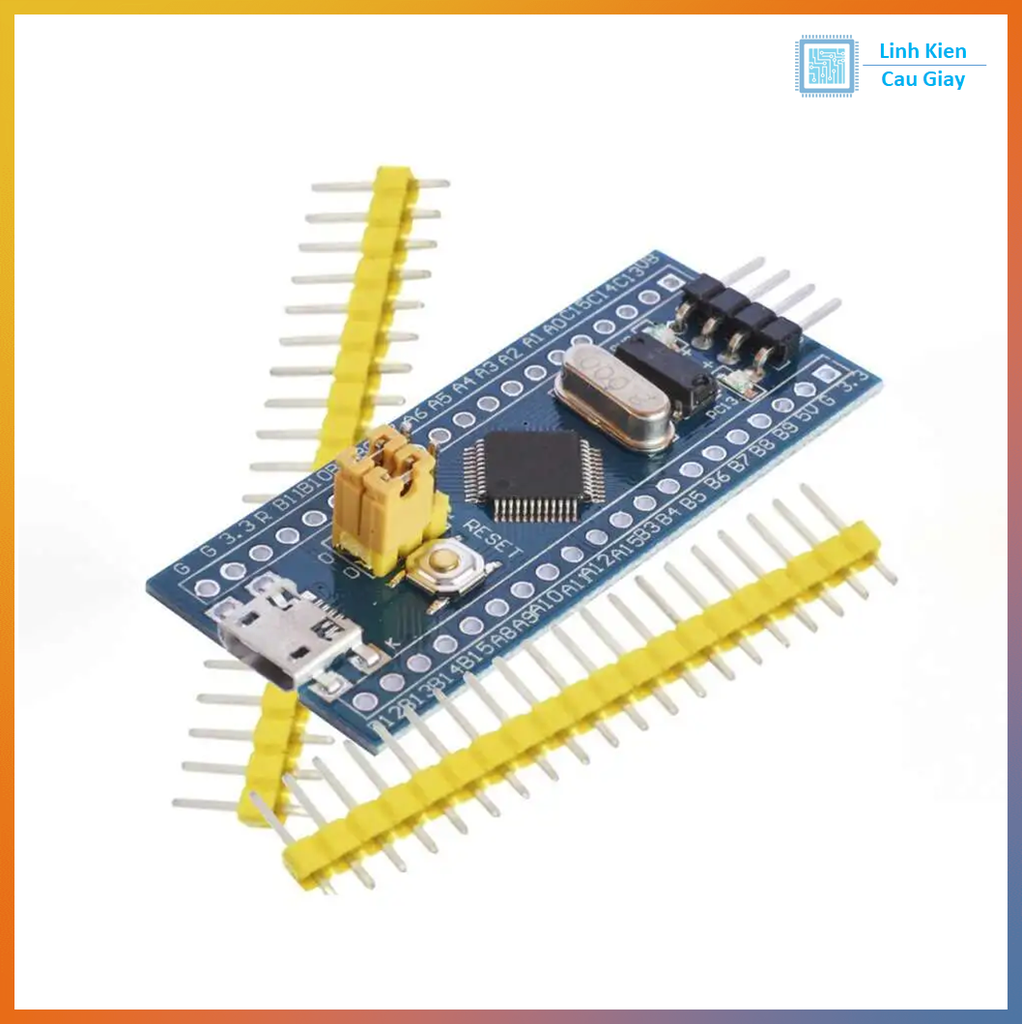

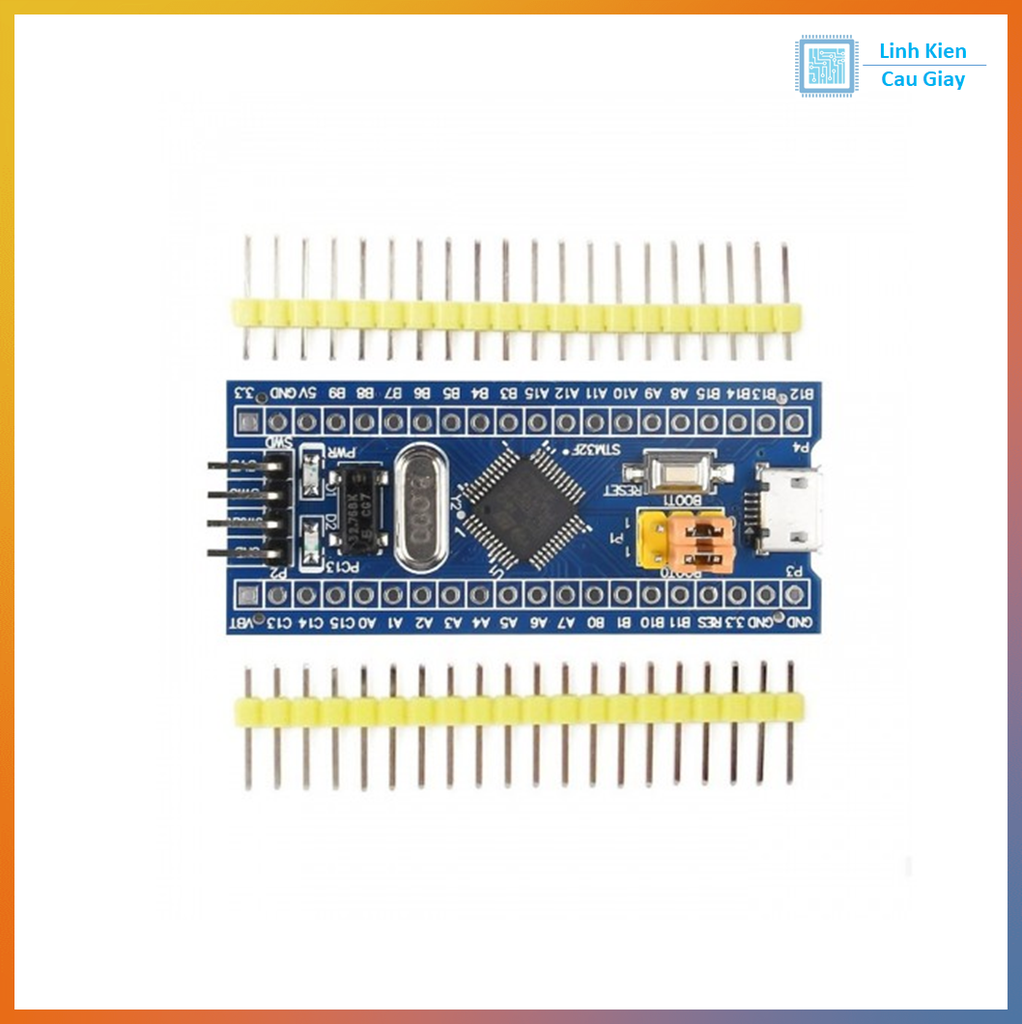

Kit STM32F103C6T6 mini

Mô tả sản phẩm

1. Một chip chính STM32F103C6T6 2. Bộ dao động tinh thể SMD 8M (lên đến 72M thông qua PLL bên trong của chip) Thông số tiêu chuẩn chính thức của ST 3. Chip điều chỉnh điện áp 3.3V, dòng tối đa 800mA 4. Một giao diện miniUSB, có thể cung cấp năng lượng cho phiên bản hệ thống và chức năng giao tiếp USB dự trữ 5. Nút đặt lại 6. Một cổng SWD tiêu chuẩn, hỗ trợ JLink, STLink, JLINK OB 7. Cổng chọn BOOT 8. Đầu cắm mở rộng IO 20pin x 2 9. 1 đèn báo nguồn 10. Một chỉ báo chức năng, được sử dụng để xác minh các chức năng cơ bản của cổng IO 11. Dành riêng một cổng nối tiếp để dễ dàng kết nối với bảng phát triển 5V và bạn có thể sử dụng cổng nối tiếp để lập trình 12. Bộ dao động tinh thể Epson 32768Hz hiệu suất cao, giá gấp 10 lần bộ dao động tinh thể trong dòng, dễ khởi động rung 13. 10K RAM, 32K ROM, gói TQFP48

Thông số kĩ thuật

1. One STM32F103C6T6 main chip
2. SMD 8M crystal oscillator (up to 72M through the internal PLL of the chip) ST official standard parameters
3. 3.3V voltage regulator chip, maximum 800mA current
4. One miniUSB interface, which can supply power to the system version and reserve USB communication function
5. Reset button
6. One standard SWD port, support JLink, STLink, JLINK OB
7. BOOT select port
8. IO extension header 20pin x 2
9. 1 power indicator
10. One function indicator, used to verify the basic functions of the IO port
11. Reserve a serial port for easy connection with the 5V development board, and you can use the serial port to program
12. High-performance Epson 32768Hz crystal oscillator, the price is 10 times the price of in-line crystal oscillator, easy to start vibration
13. 10K RAM, 32K ROM, TQFP48 package

Hướng dẫn sử dụng

Bảo hành

- Tất cả sản phẩm được đã được LKCG.VN kiểm tra và dãn tem trước khi gửi hàng

- Chính sách bảo hành sản phẩm của LKCG.VN được áp dụng: Tại đây

- Sản phẩm được kiểm tra khi quý khách yêu cầu.
