Kit phát triển STM32F103RCT6 ARM Cortex-M3 Mini
(Mã SP:CG000246)
Thương hiệu: Chưa cập nhật
189.000₫
Mô tả sản phẩm
Kit phát triển STM32F103RCT6 ARM Cortex-M3 Mini là bo mạch phát triển nhỏ gọn, sử dụng vi điều khiển STM32F103RCT6 của STMicroelectronics, thuộc dòng STM32F1, nhân ARM Cortex-M3, xung nhịp tối đa 72MHz.
Bo mạch được thiết kế tối ưu cho việc học lập trình, nghiên cứu và phát triển các ứng dụng nhúng. Kit hỗ trợ đầy đủ các giao tiếp như UART, I2C, SPI, CAN, USB, PWM, ADC, DAC, và tích hợp mạch nạp ST-Link hoặc header SWD tiện lợi.
Kích thước nhỏ, tiêu thụ điện năng thấp và khả năng mở rộng linh hoạt giúp STM32F103RCT6 Mini trở thành lựa chọn lý tưởng cho các dự án IoT, điều khiển robot, đo lường, và xử lý tín hiệu.
Ứng dụng
-
Nghiên cứu & học tập: Lập trình STM32 bằng C/C++ hoặc MicroPython.
-
Điều khiển công nghiệp: Hệ thống giám sát, điều khiển động cơ, PLC mini.
-
IoT & Robot: Kết nối cảm biến, điều khiển thiết bị thông minh.
-
Thiết bị đo lường: Đo điện áp, dòng điện, tốc độ, nhiệt độ, áp suất.
-
Giao tiếp dữ liệu: Kết nối module GPS, GSM, LoRa, WiFi, Bluetooth.

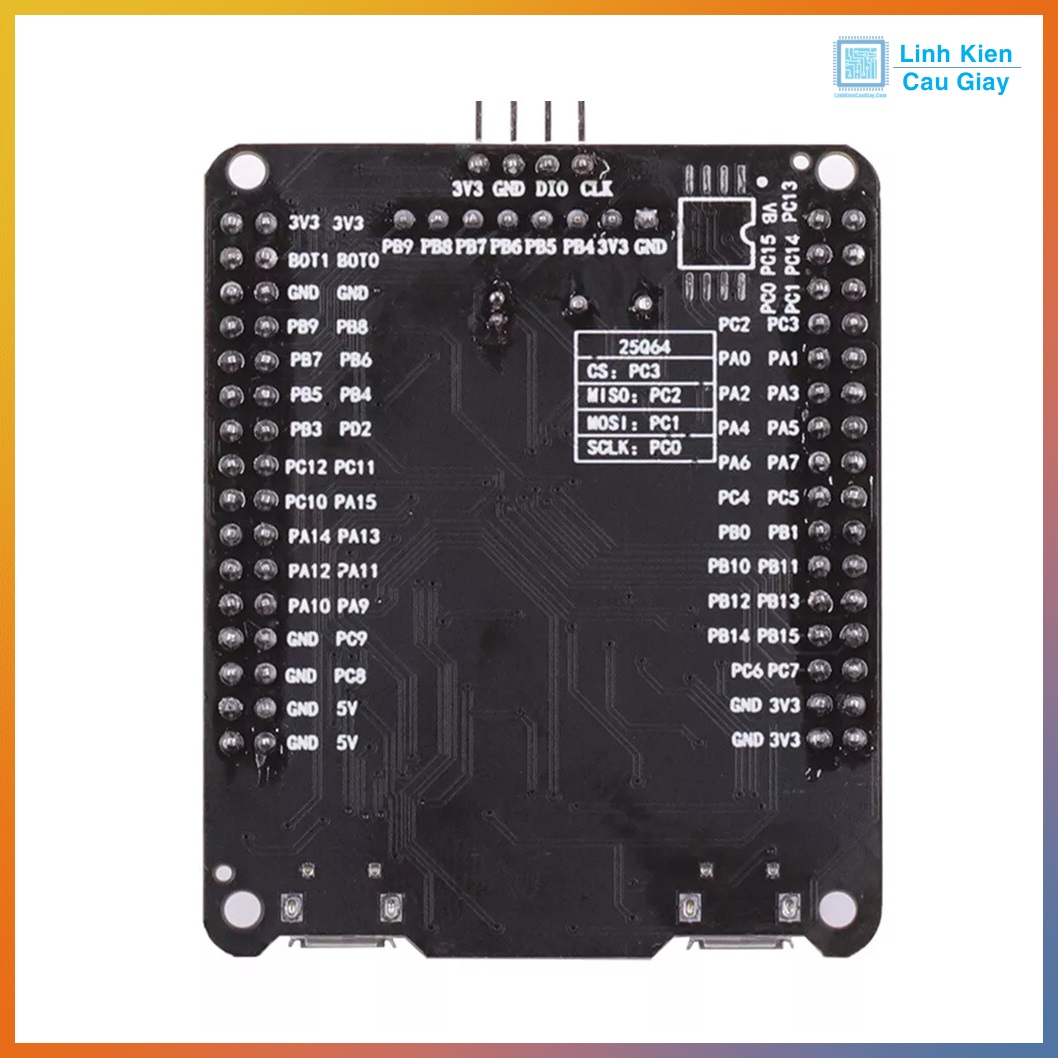

Sơ đồ chân
Vi điều khiển STM32F103RCT6 có 64 chân (LQFP-64), một số nhóm chân quan trọng:
-
Nguồn: VDD (3.3V), VSS (GND).
-
Giao tiếp lập trình: SWDIO, SWCLK (hoặc JTAG).
-
UART: PA9 (TX), PA10 (RX), cùng các UART khác.
-
I2C: PB6 (SCL), PB7 (SDA).
-
SPI: PA5 (SCK), PA6 (MISO), PA7 (MOSI).
-
ADC: 16 kênh ADC 12-bit trên các chân PAx, PBx.
-
PWM: Trên nhiều kênh TIMx.
-
USB: PA11 (DM), PA12 (DP).
(Tùy module sẽ có sơ đồ chân in sẵn trên PCB.)
Thông số kĩ thuật
-
Vi điều khiển: STM32F103RCT6 – ARM Cortex-M3.
-
Xung nhịp CPU: 72MHz.
-
Flash: 256KB.
-
SRAM: 48KB.
-
Số chân I/O: 51 GPIO.
-
ADC: 16 kênh, 12-bit.
-
DAC: 2 kênh, 12-bit.
-
Timer: 4 bộ Timer 16-bit, 2 bộ Timer 32-bit.
-
Giao tiếp: 3×UART, 2×I2C, 3×SPI, 1×CAN, 1×USB.
-
Điện áp hoạt động: 2.0V – 3.6V (VDD 3.3V).
-
Kích thước PCB: ~55mm × 35mm.
-
Nạp/chạy chương trình: ST-Link, USB-TTL, SWD.
Hướng dẫn sử dụng
-
Cài đặt công cụ lập trình
-
Dùng STM32CubeIDE hoặc Keil uVision.
-
Nếu dùng Arduino IDE, cài thêm STM32duino core.
-
-
Kết nối kit
-
Nạp code qua ST-Link V2 hoặc USB-UART.
-
Kết nối nguồn 5V hoặc 3.3V qua cổng USB hoặc header.
-
- Cấp đúng điện áp (3.3V) cho VDD để tránh hỏng chip.
-
Không cắm nhầm chiều cáp SWD/JTAG.
-
Khi dùng ADC/DAC nên lọc nhiễu bằng tụ.

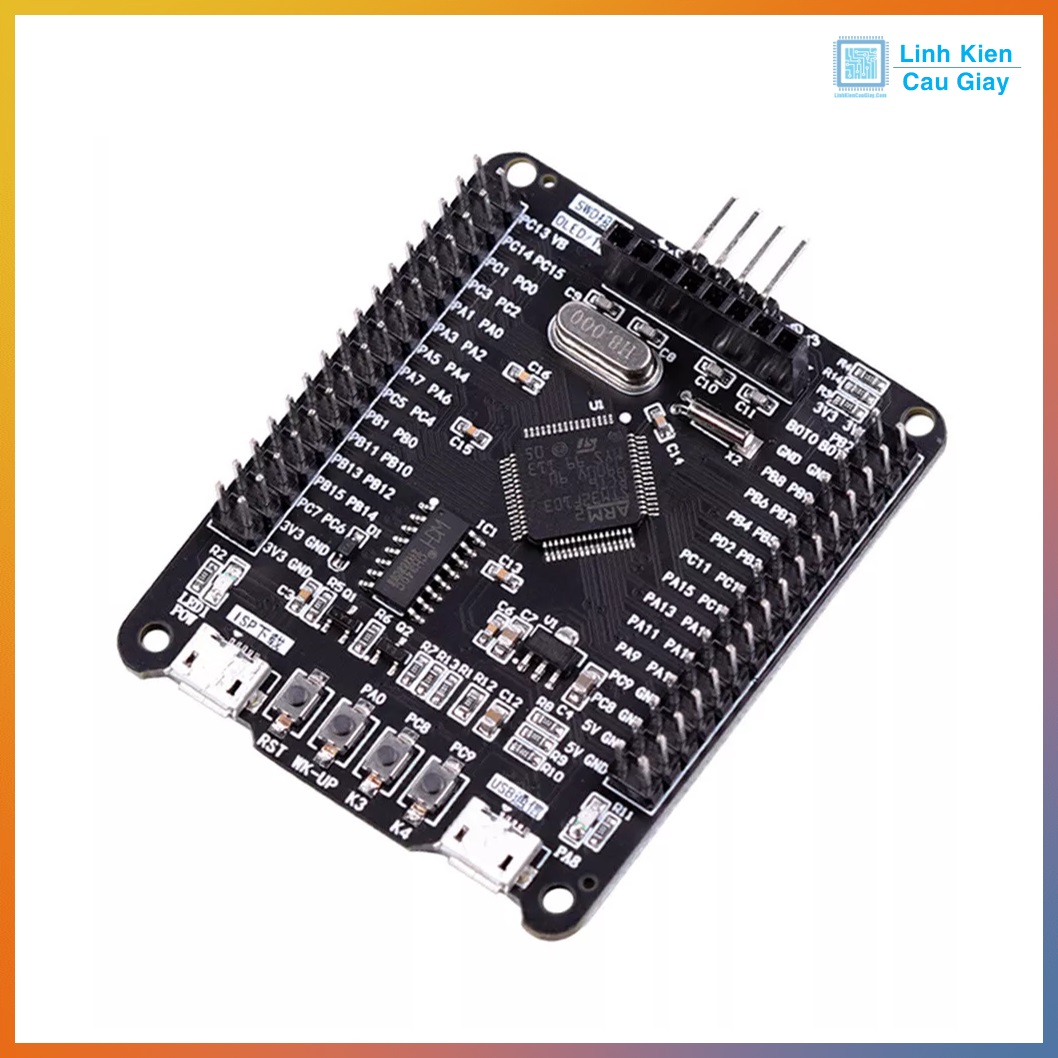

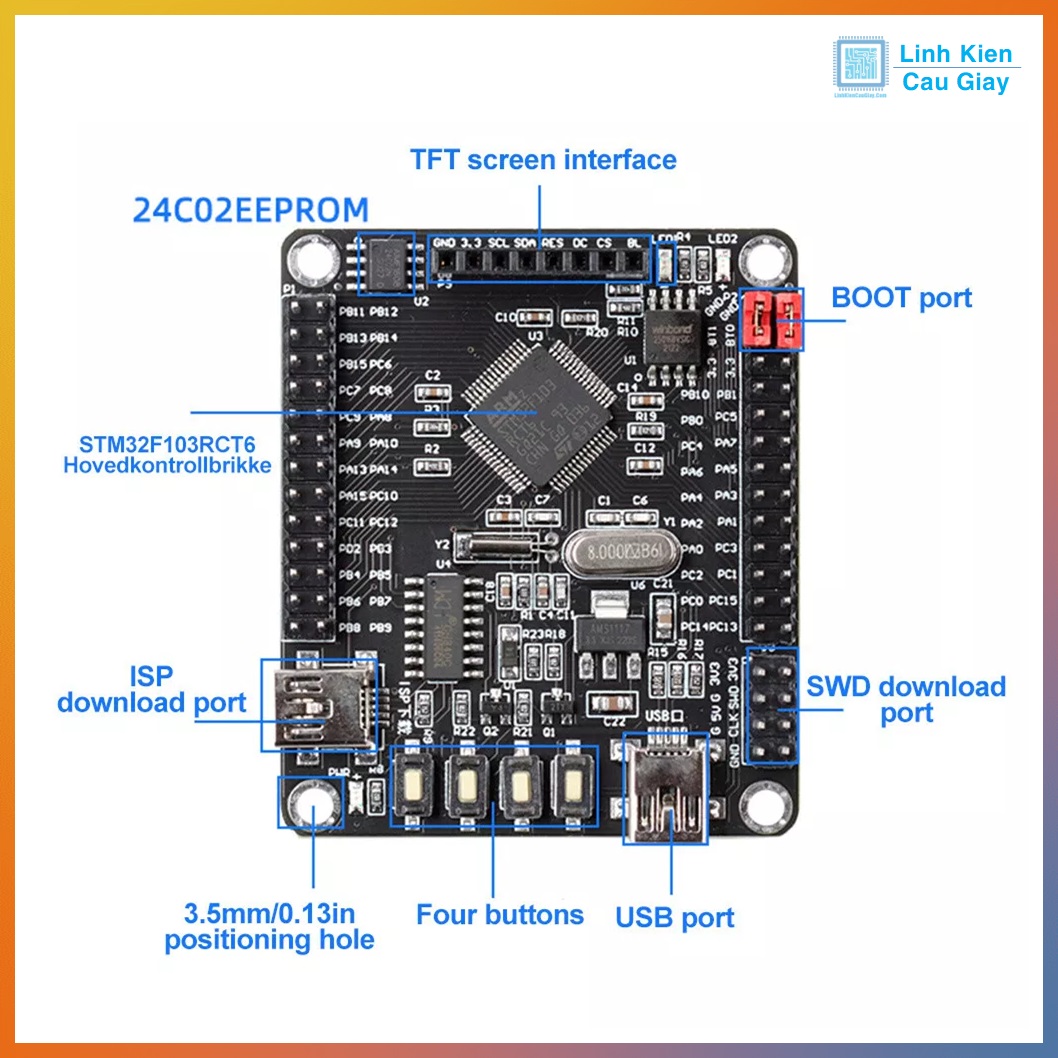

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
