KIT STM8S103K3T6C

Mô tả sản phẩm

KIT STM8S103K3T6C là bo phát triển sử dụng vi điều khiển STM8S103K3T6C thuộc dòng STM8 – vi điều khiển 8-bit mạnh mẽ, ổn định và giá rẻ từ STMicroelectronics.

Bo được thiết kế nhỏ gọn, đầy đủ chân I/O đưa ra header, phù hợp cho người mới học lập trình STM8 hoặc phát triển sản phẩm thương mại nhỏ.

Module được tích hợp sẵn:

• Thạch anh 8 MHz

• Led trạng thái

• Nút Reset

• Các chân giao tiếp tiêu chuẩn: UART, SPI, I2C, PWM, ADC

• Jump nguồn 3.3V/5V

Đây là dòng kit STM8 phổ biến nhất, dễ sử dụng và có nhiều ví dụ hướng dẫn.

Ứng dụng

• ✔ Học lập trình STM8 (COSMIC, SDCC, STVD)

• ✔ Điều khiển LED, động cơ, cảm biến

• ✔ Làm sản phẩm IoT cơ bản

• ✔ Máy đo mini, thiết bị dân dụng

• ✔ Mạch thử nghiệm và nghiên cứu kỹ thuật

• ✔ Dự án STEM – giáo dục

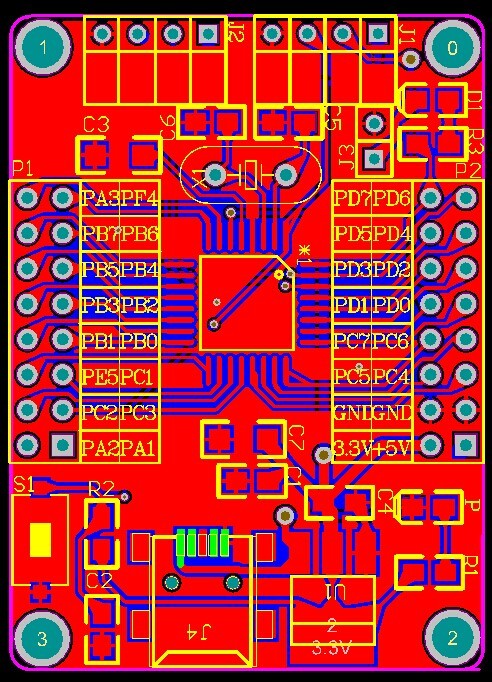

Sơ đồ chân

Thông số kĩ thuật

• Chip: STM8S103K3T6

• Kiến trúc: 8-bit STM8

• Flash: 8 KB

• RAM: 1 KB

• EEPROM: 640 bytes

• Tần số hoạt động: 16 MHz

• GPIO: 28 chân I/O

• Giao tiếp: UART / SPI / I2C / PWM / ADC 10-bit

• Điện áp hoạt động: 2.95V – 5.5V

• Nguồn: 3.3V hoặc 5V (jumper chọn)

Hướng dẫn sử dụng

1. Dùng ST-LINK V2 để nạp chương trình (SWIM + GND + 3.3/5V).

2. Sử dụng phần mềm:

   • STVP / STVD

   • COSMIC C / SDCC

3. Kết nối các chân I/O theo sơ đồ trên board.

4. Sử dụng LED, nút nhấn, UART để test cơ bản.

Lưu ý:

• Kiểm tra jumper chọn mức điện áp trước khi cấp nguồn.

• Không dùng nguồn vượt quá 5.5V.

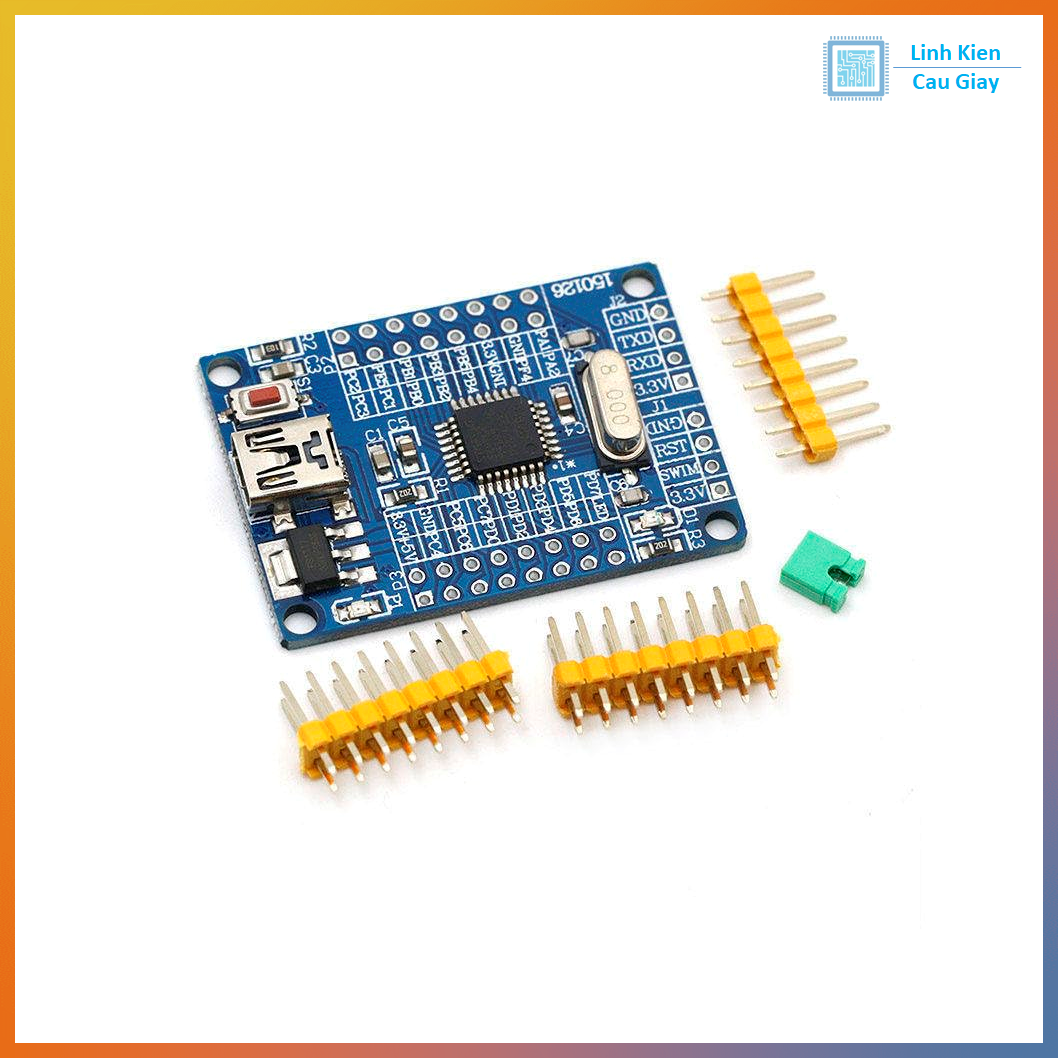

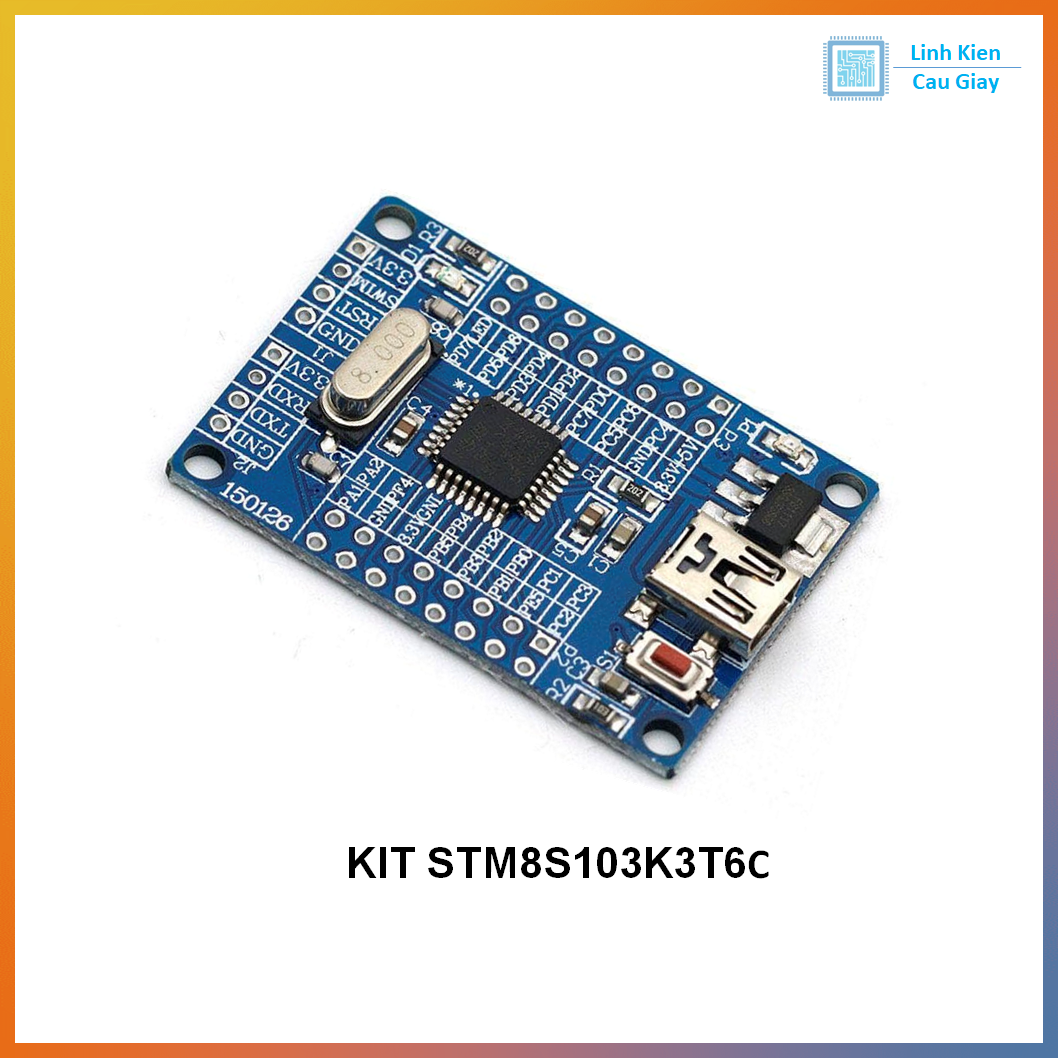

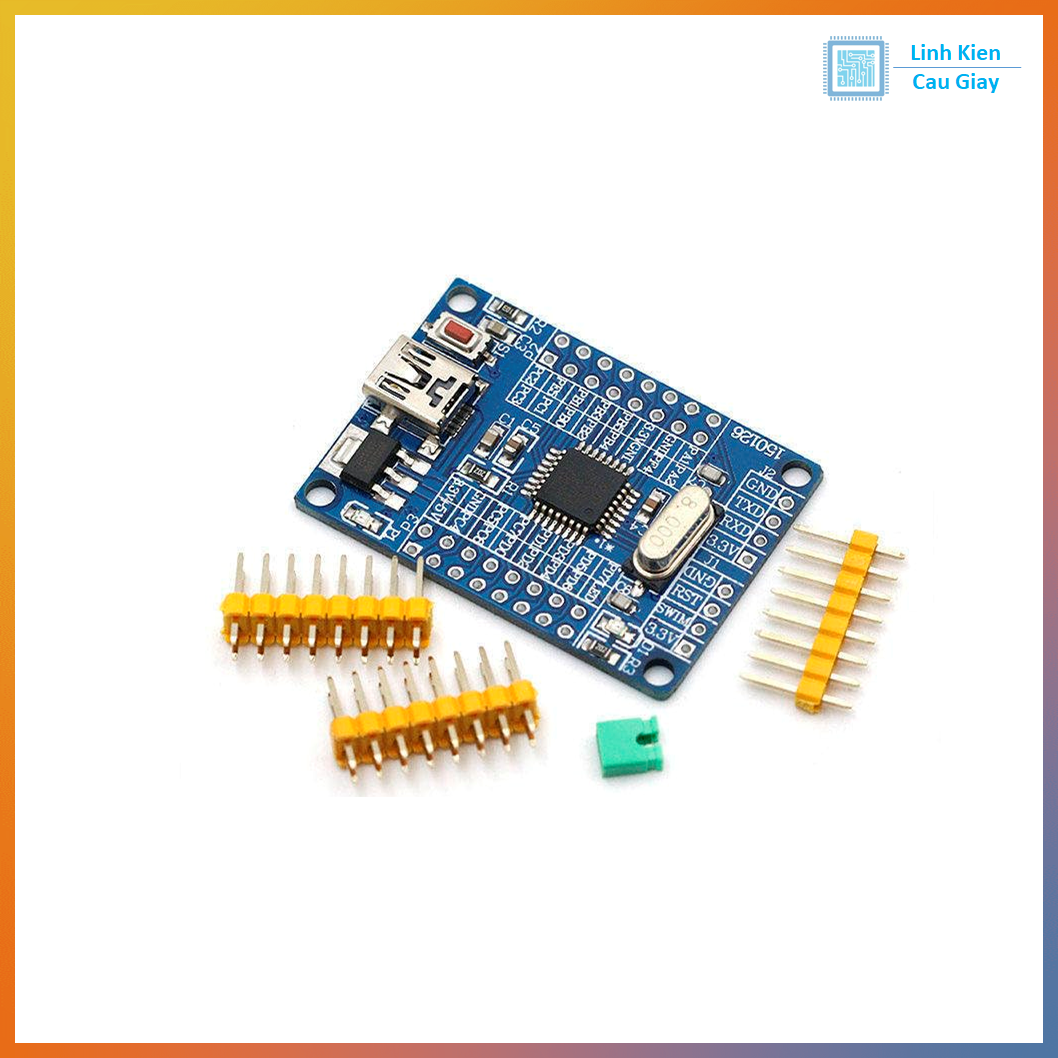

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
