KIT STM32F103C8T6 Board Mini STM32 ARM Cortex-M3

Mô tả sản phẩm

KIT STM32F103C8T6 Board Mini là bo mạch phát triển nhỏ gọn dựa trên vi điều khiển STM32F103C8T6 của STMicroelectronics, thuộc dòng ARM Cortex-M3 32-bit. Với tốc độ xử lý 72MHz, 64KB Flash, và 20KB SRAM, board hỗ trợ giao tiếp USB, SWD, và các giao thức phổ biến như UART, SPI, I2C. Thiết kế mini với cổng Micro-USB cho nguồn và lập trình, cùng các chân I/O dẫn ra, phù hợp cho học tập, phát triển dự án DIY, và ứng dụng IoT. Sản phẩm thường đi kèm đầu nối không hàn (cần tự gắn), lý tưởng cho người mới và chuyên gia.

Đặc điểm nổi bật:

• Vi điều khiển STM32F103C8T6, ARM Cortex-M3, 72MHz.

• Tích hợp cổng Micro-USB cho nguồn và lập trình SWD.

• 64KB Flash, 20KB SRAM, hỗ trợ nhiều giao thức (UART, SPI, I2C).

• Kích thước nhỏ gọn: ~53 x 22mm.

• Giá thành hợp lý, dễ sử dụng với Arduino IDE.

Ứng dụng

• Học tập và thực hành: Phát triển kỹ năng lập trình vi điều khiển STM32.

• Dự án DIY: Tích hợp vào robot, hệ thống IoT, hoặc thiết bị tự chế.

• Nhà thông minh: Điều khiển thiết bị qua giao tiếp không dây hoặc USB.

• Công nghiệp nhẹ: Ứng dụng trong đo lường, điều khiển tự động hóa nhỏ.

• Thử nghiệm phần mềm: Kiểm tra firmware với các công cụ như Keil hoặc STM32CubeIDE.

Sơ đồ chân

KIT STM32F103C8T6 Board Mini có các chân kết nối chính:

• VCC: Nguồn dương (3.3V hoặc 5V qua Micro-USB).

• GND: Nguồn âm (đất).

• SWD (2 chân): SWCLK và SWDIO (cho lập trình/debug qua ST-Link).

• USB (2 chân): D+ và D- (kết nối Micro-USB).

• GPIO (hàng 2x20 chân): Các chân I/O (PA0-PA7, PB0-PB15, v.v.), dẫn ra 2.54mm.

Lưu ý:

• Đầu nối không hàn (cần tự gắn vào board).

• Kiểm tra datasheet STM32F103C8T6 hoặc hướng dẫn từ nhà cung cấp để xác định chức năng từng chân (như UART, SPI, I2C).

Thông số kĩ thuật

• Vi điều khiển: STM32F103C8T6 (ARM Cortex-M3).

• Tần số CPU: 72MHz.

• Bộ nhớ:

  • Flash: 64KB.

  • SRAM: 20KB.

• Điện áp hoạt động: 2.0-3.6V (I/O chịu 5V).

• Giao tiếp: USB, SWD, UART, SPI, I2C, ADC (10-bit, 12 kênh).

• Cổng lập trình: Micro-USB (SWD), hỗ trợ ST-Link.

• Kích thước: ~53 x 22 x 10mm (chưa gắn đầu nối).

• Trọng lượng: ~10g.

• Nhiệt độ hoạt động: -40°C đến +85°C

Hướng dẫn sử dụng

1. Chuẩn bị:

   • KIT STM32F103C8T6 Board Mini.

   • Mạch nạp ST-Link Mini V2 hoặc cáp USB-to-Serial (CP2102/CH340).

   • Máy tính với phần mềm STM32CubeIDE, Keil, hoặc Arduino IDE (với STM32duino).

   • Đầu nối 2.54mm (cần gắn vào board).

2. Kết nối:

   • Gắn đầu nối 2x20 chân vào board (dùng hàn hoặc kẹp nếu không muốn hàn).

   • Kết nối Micro-USB vào máy tính để cấp nguồn và lập trình (nếu hỗ trợ USB DFU).

   • Lập trình qua ST-Link:

     • Kết nối SWCLK và SWDIO đến ST-Link.

     • Kết nối 3.3V và GND từ ST-Link hoặc nguồn ngoài.

3. Lập trình và kiểm tra:

   • Cài đặt STM32CubeIDE hoặc Keil, chọn STM32F103C8T6.

   • Tải code mẫu (ví dụ: nháy LED) và nạp qua ST-Link.

   • Nếu dùng Arduino IDE:

     • Cài STM32duino, chọn board "Generic STM32F103C series".

     • Kết nối và nạp code qua USB hoặc ST-Link.

Lưu ý:

• Không cấp nguồn vượt 3.6V hoặc đảo cực để tránh hỏng board.

• Đảm bảo gắn đầu nối đúng cách để tránh ngắn mạch.

• Nếu dùng USB lập trình, kiểm tra chế độ DFU (có thể cần nhấn nút Boot0).

• Thêm tản nhiệt nếu chạy ở công suất cao hoặc nhiệt độ môi trường cao.

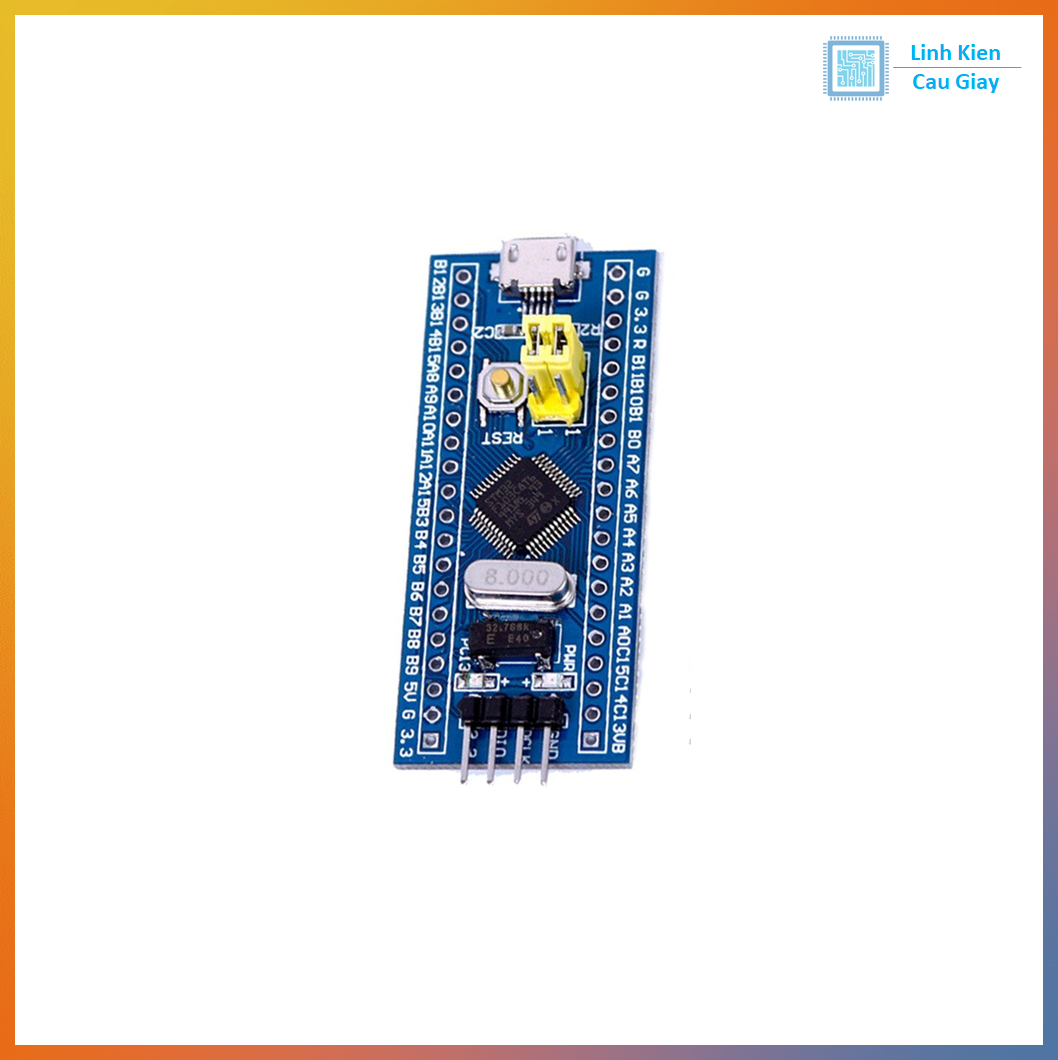

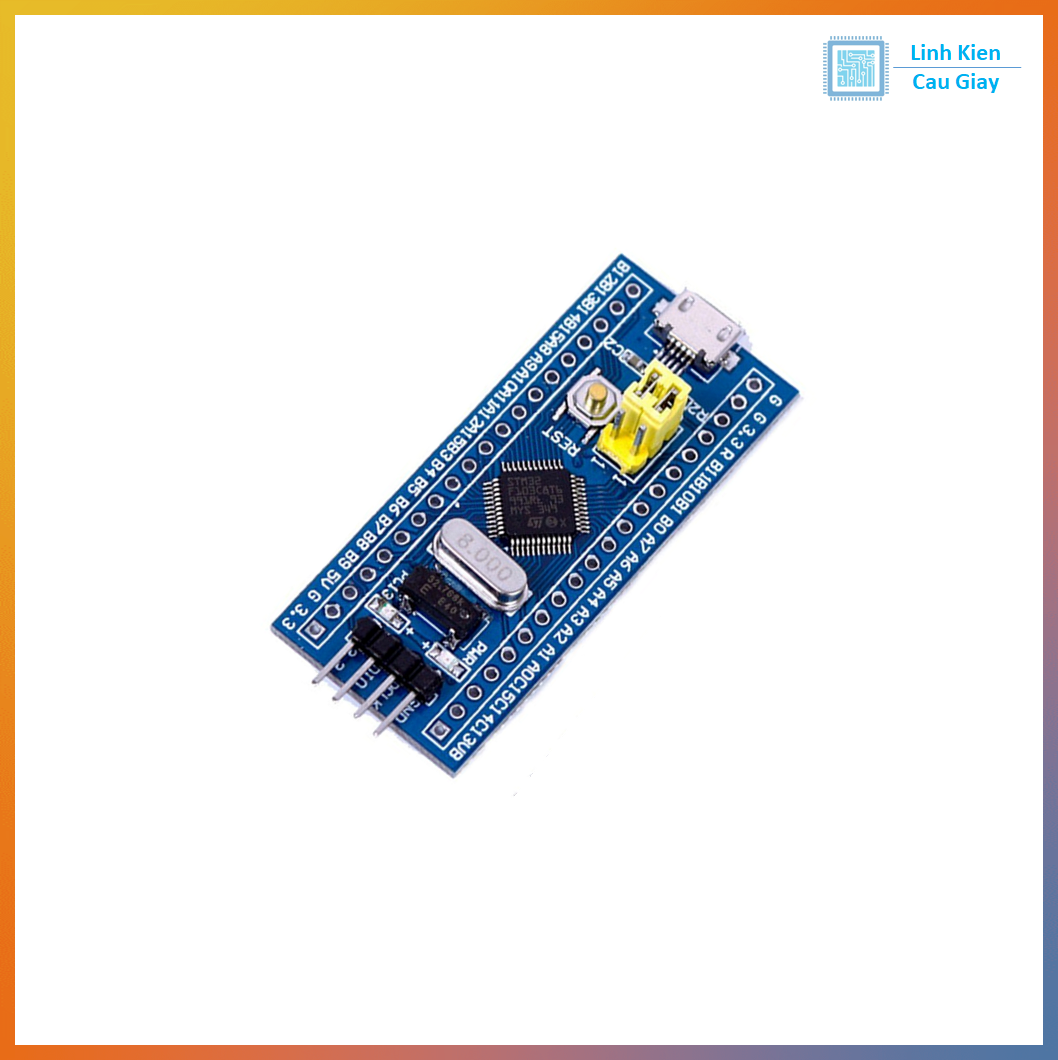

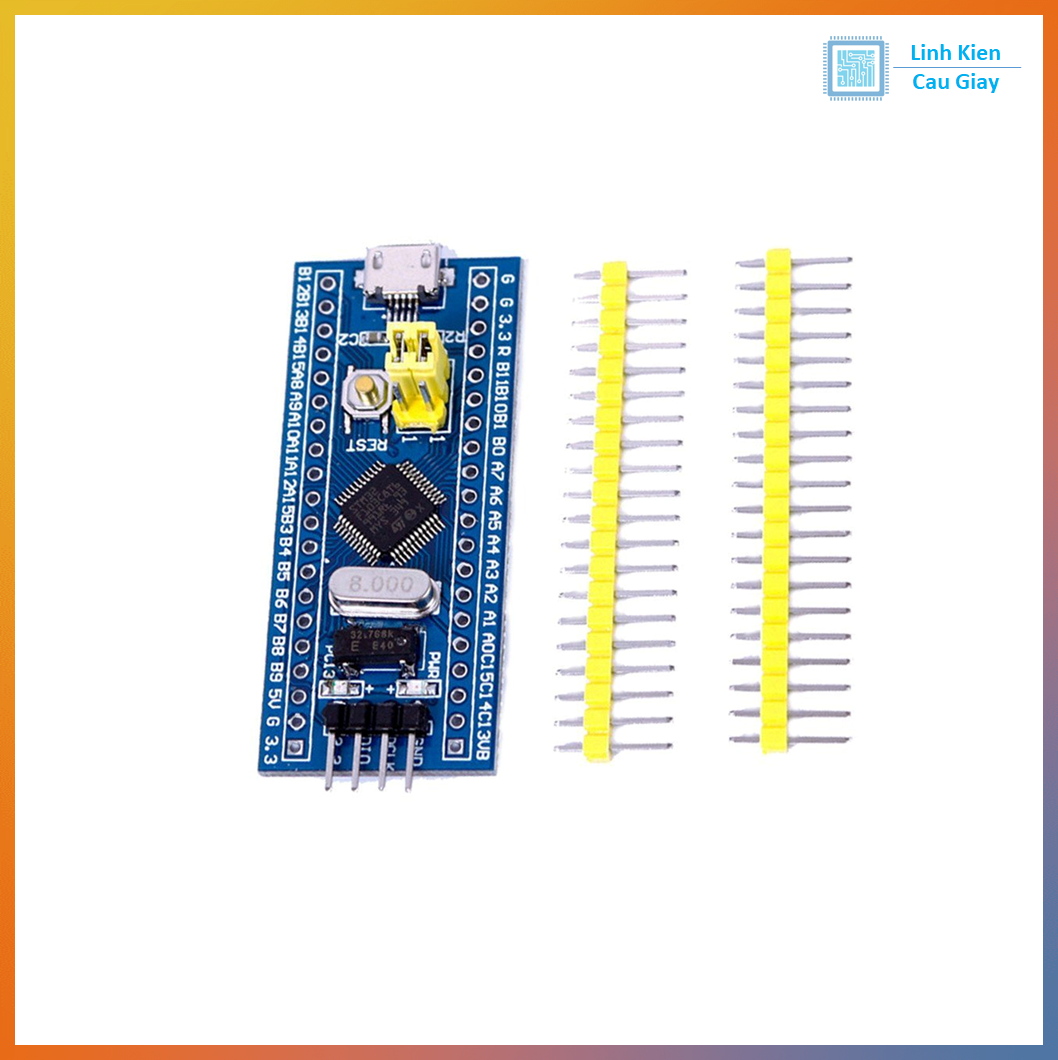

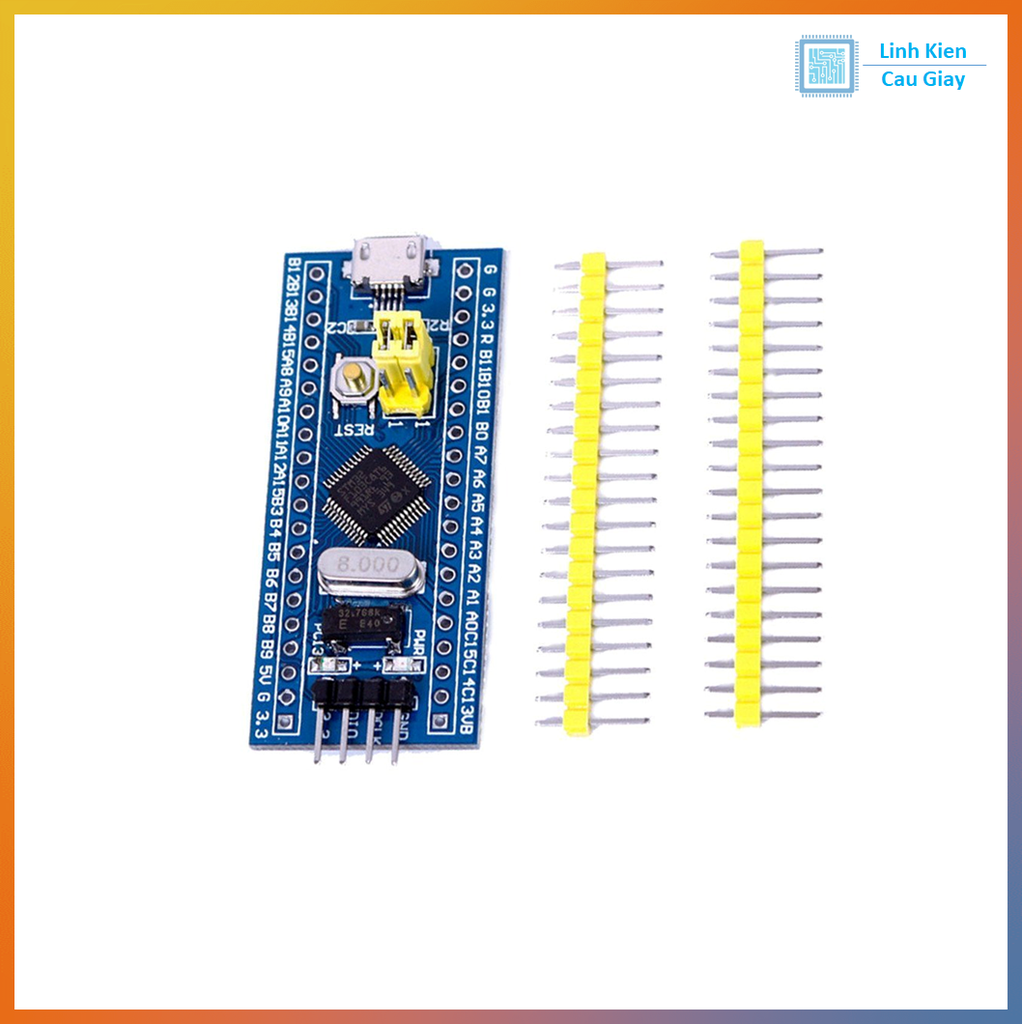

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
