Mô tả sản phẩm

KIT STM8S105K4T6C MINI  là bo phát triển sử dụng vi điều khiển STM8S105K4T6C của STMicroelectronics, dòng vi điều khiển STM8 8-bit mạnh mẽ, giá rẻ và rất phổ biến trong các ứng dụng điều khiển công nghiệp – gia dụng.

Phiên bản này được coi là bản cũ (old version) với thiết kế bo đơn giản, layout truyền thống, đầy đủ chân I/O đưa ra header giúp dễ dàng thử nghiệm, học lập trình và debug.

Tích hợp sẵn:

• Cổng Mini USB cấp nguồn

• Nút Reset

• Dao động thạch anh 8MHz

• Các chân UART, I2C, SPI, PWM, ADC…

• Jump chọn điện áp 3.3V/5V

Bo này phù hợp cho sinh viên – maker – phòng lab muốn học lập trình STM8 với chi phí thấp.

Ứng dụng

• ✔ Học lập trình STM8 (COSMIC C, SDCC)

• ✔ Điều khiển thiết bị gia dụng, công nghiệp nhỏ

• ✔ Điều khiển LED, motor, relay

• ✔ Xây dựng mô hình IoT cơ bản

• ✔ Dự án nghiên cứu – đào tạo – STEM

• ✔ Thí nghiệm giao tiếp UART / SPI / I2C / PWM

Thông số kĩ thuật

• Chip: STM8S105K4T6

• Kiến trúc: 8-bit STM8

• Flash: 16 KB

• RAM: 2 KB

• EEPROM: 1 KB

• Tần số hoạt động: 16 MHz

• GPIO: 32 chân

• Giao tiếp: UART, SPI, I2C, PWM, ADC

• Điện áp hoạt động: 3.3V hoặc 5V (jumper chọn)

• Cổng cấp nguồn: Mini USB hoặc chân VIN/GND

• Kích thước board: ~50 × 35 mm (tùy lô)

Hướng dẫn sử dụng

1. Cấp nguồn qua Mini USB hoặc chân 5V/3.3V.

2. Lập trình bằng:

   • STVP + ST-LINK V2

   • Hoặc dùng trình biên dịch: COSMIC C, SDCC

3. Kết nối I/O theo sơ đồ chân in sẵn trên board.

4. Kiểm tra giao tiếp UART/SPI/I2C theo project mẫu.

Lưu ý:

• Không cắm nhầm jumper 3.3V/5V để tránh hỏng chip.

• Nên dùng ST-LINK V2 chính hãng hoặc loại tốt để lập trình ổn định.

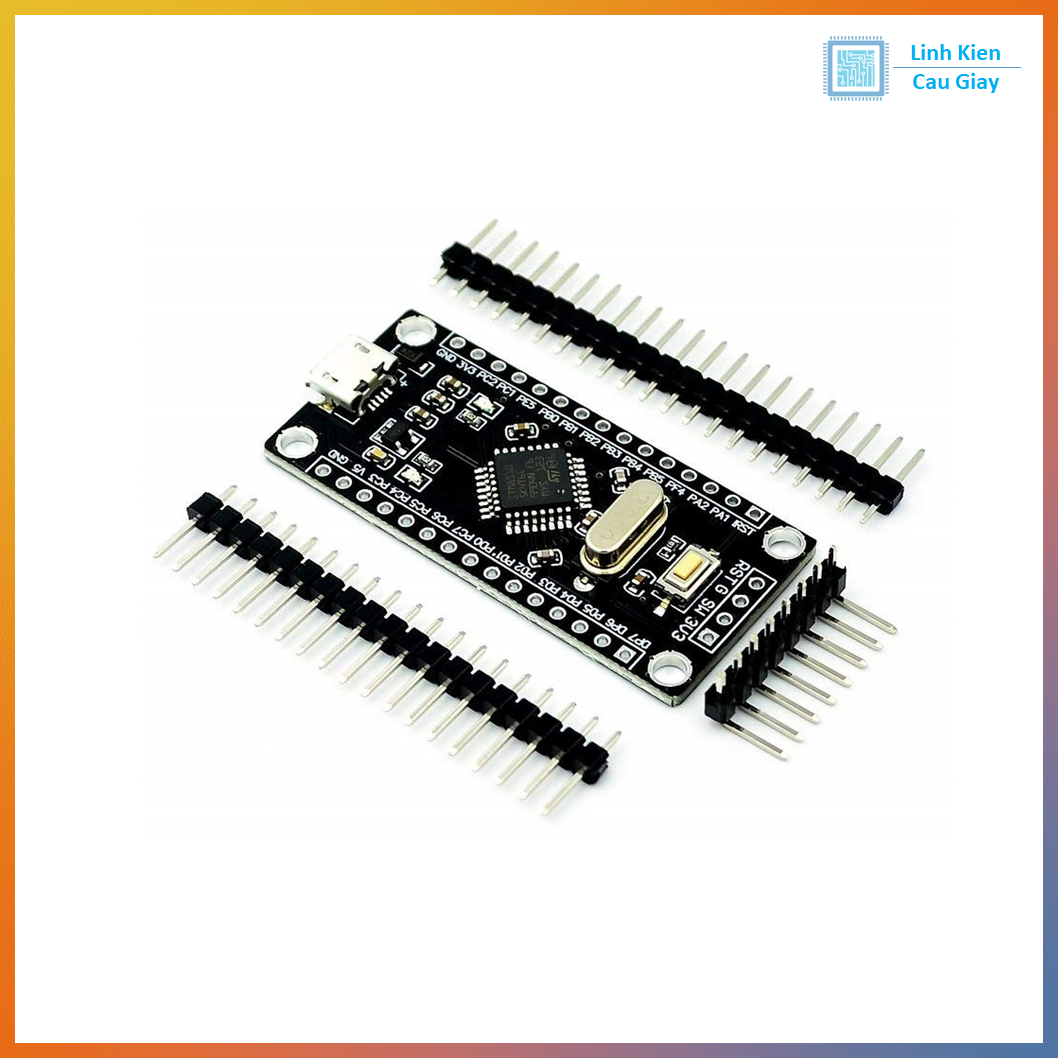

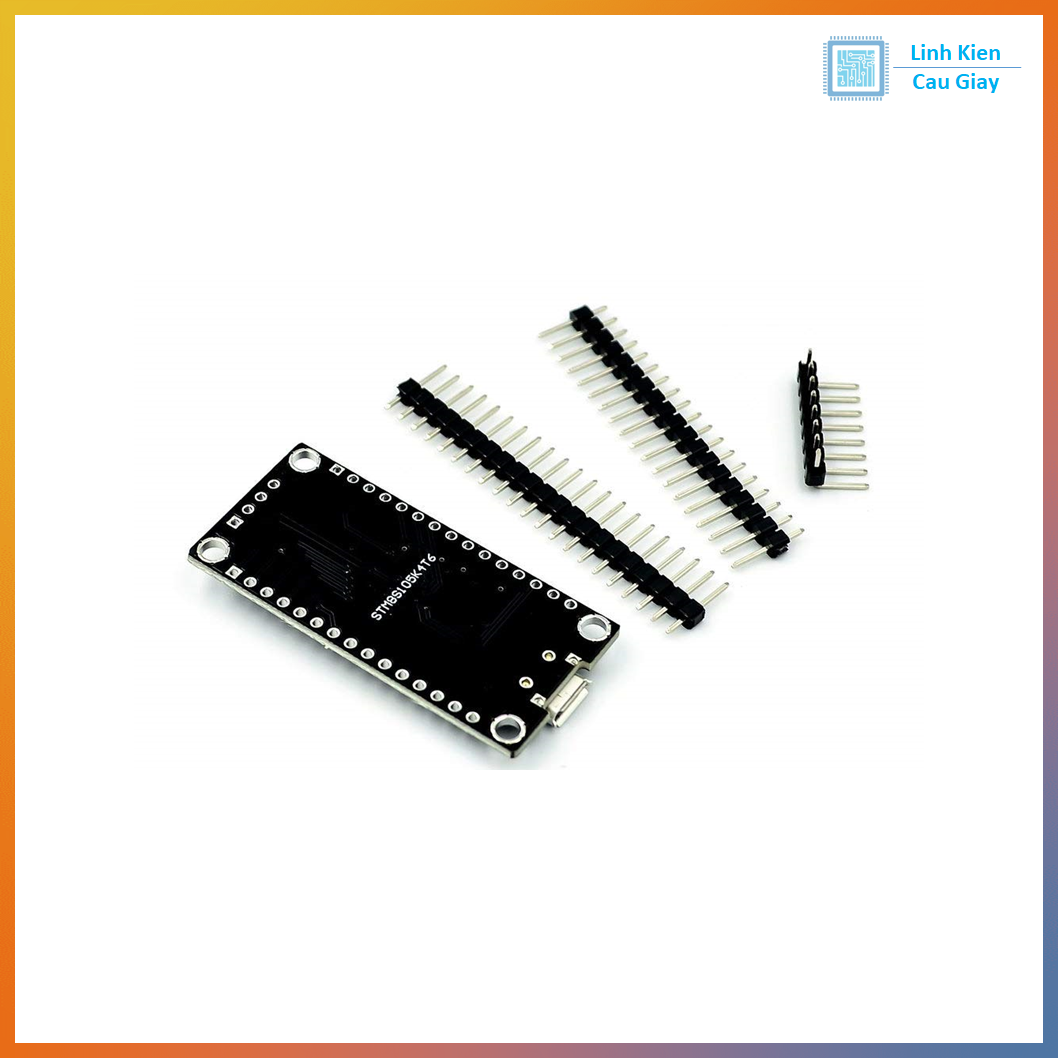

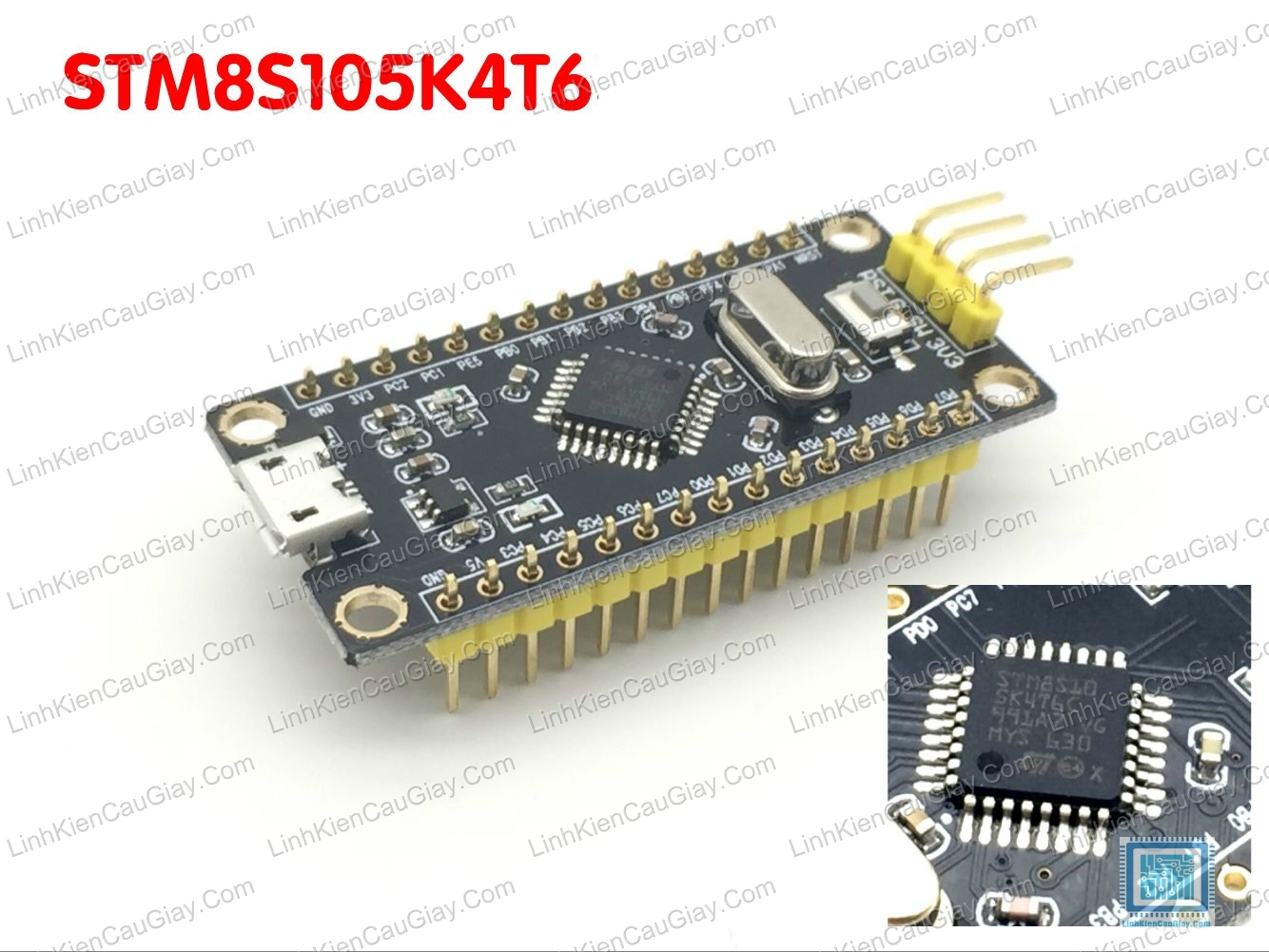

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
