L298 3A DIP Chân Cắm

(Mã SP:CG001144)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

26.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

IC L298 3A DIP là một driver cầu H kép, cho phép điều khiển 2 động cơ DC độc lập hoặc 1 động cơ bước với dòng tải lớn lên đến 3A/mỗi kênh (với tản nhiệt phù hợp). Đây là lựa chọn lý tưởng cho các ứng dụng robot công suất cao, điều khiển động cơ bằng vi điều khiển như Arduino, STM32, ESP32, PLC,...

IC hỗ trợ điện áp động cơ từ 5V đến 46V, tích hợp diode flyback bảo vệ nội bộ, đồng thời có thể kết nối dễ dàng với các cảm biến và thiết bị ngoại vi khác.

Với kiểu chân DIP tiện lợi, L298 dễ dàng tích hợp lên breadboard, bo mạch test hoặc các mạch tự thiết kế.

Ứng dụng

  • ✅ Điều khiển 2 động cơ DC (thuận/ngược chiều, PWM)

  • ✅ Điều khiển động cơ bước 4 dây (bipolar)

  • ✅ Xe điều khiển từ xa, robot 2/4 bánh

  • ✅ Hệ thống băng tải, tay máy tự động

  • ✅ Dự án học tập nâng cao với dòng tải lớn

Sơ đồ chân

  • IN1, IN2, IN3, IN4: Tín hiệu điều khiển chiều quay

  • ENA, ENB: Kích hoạt từng cầu H (PWM tốc độ)

  • Vs: Nguồn cấp động cơ (5V–46V)

  • Vss: Nguồn logic (5V)

  • SENSEA/B: Đo dòng hoặc nối GND

  • Out1–Out2-Out3-Out4: Nối ra động cơ

Thông số kĩ thuật

Thông số                       Giá trị
Tên sản phẩm IC L298 DIP
Loại Driver cầu H kép
Số kênh điều khiển 2 kênh độc lập
Dòng tải tối đa                2A liên tục, 3A ngắn hạn (có tản nhiệt)
Điện áp động cơ (Vs) 5V – 46V
Điện áp logic (Vss) 5V – 7V
Công suất đầu ra Lên đến 25W
Kiểu chân DIP-15
Tích hợp bảo vệ Có diode bảo vệ nội
Nhiệt độ hoạt động -25°C đến +130°C



Hướng dẫn sử dụng

  1. Cấp nguồn logic (Vss = 5V) và nguồn motor (Vs = 5–46V tùy động cơ).

  2. Kết nối chân IN1–IN4 với vi điều khiển (để điều khiển chiều quay).

  3. Kết nối ENA, ENB với tín hiệu PWM (để điều chỉnh tốc độ) hoặc GND/5V nếu chạy mức cố định.

  4. Out1–Out4 ra motor.

  5. Nối GND chung giữa IC và vi điều khiển.

  6. Lưu ý: Gắn tản nhiệt phía mặt kim loại của IC nếu chạy tải > 1.5A.

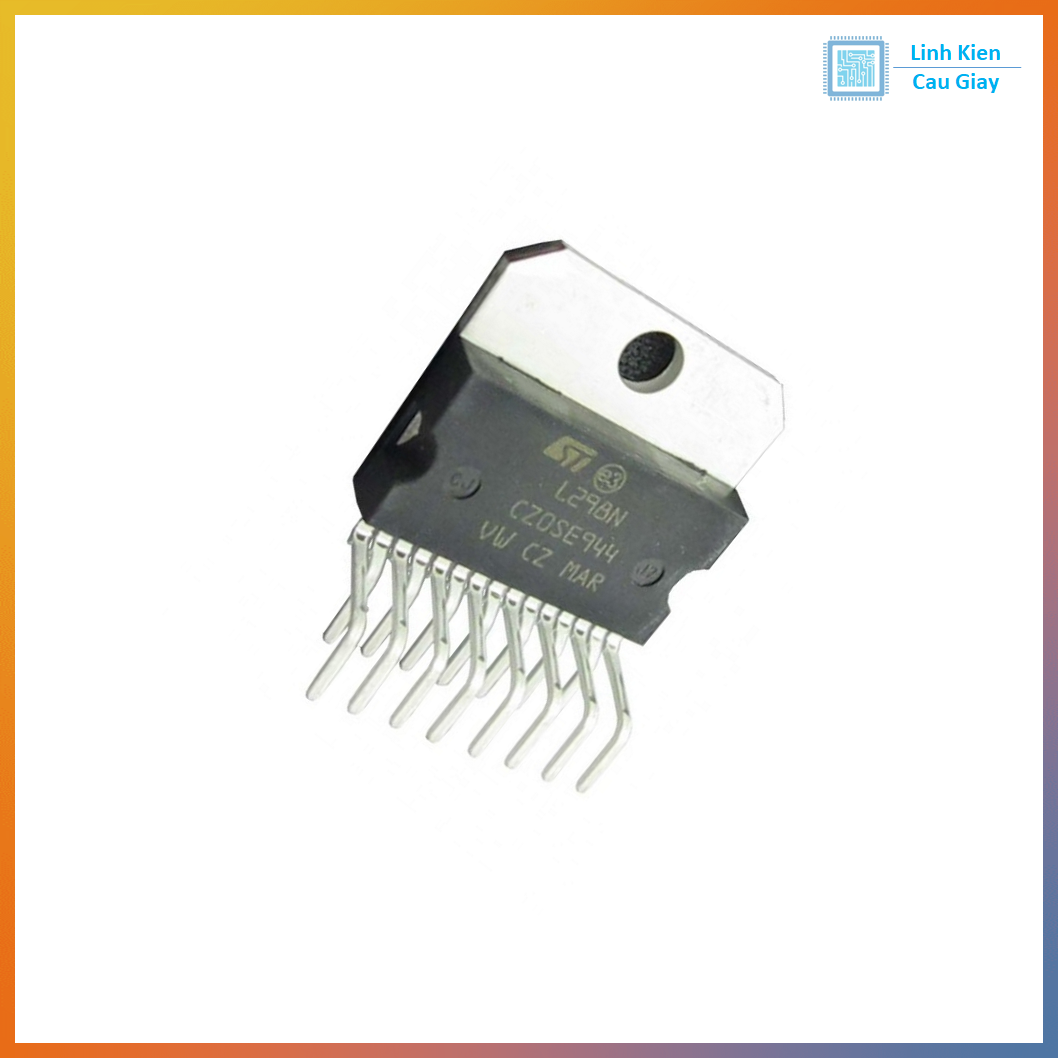

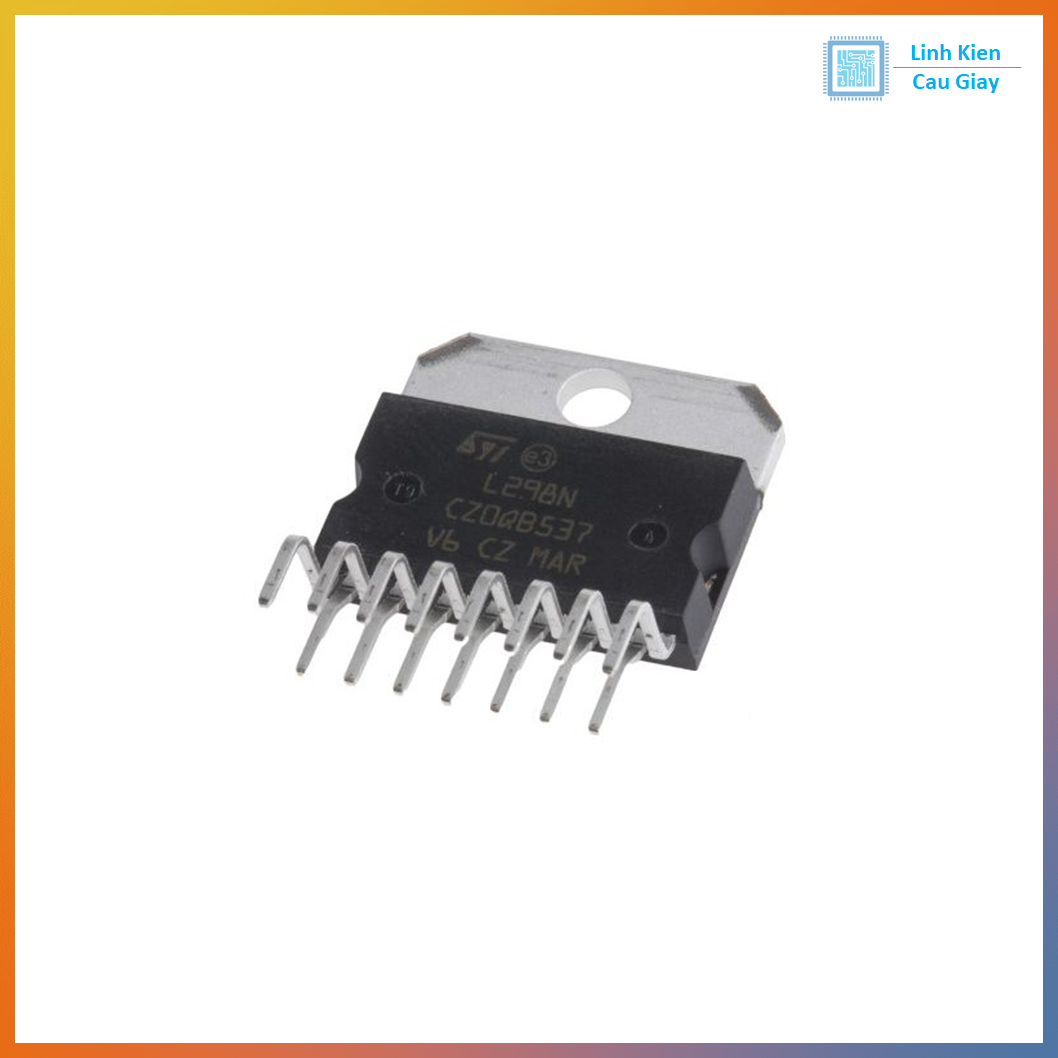

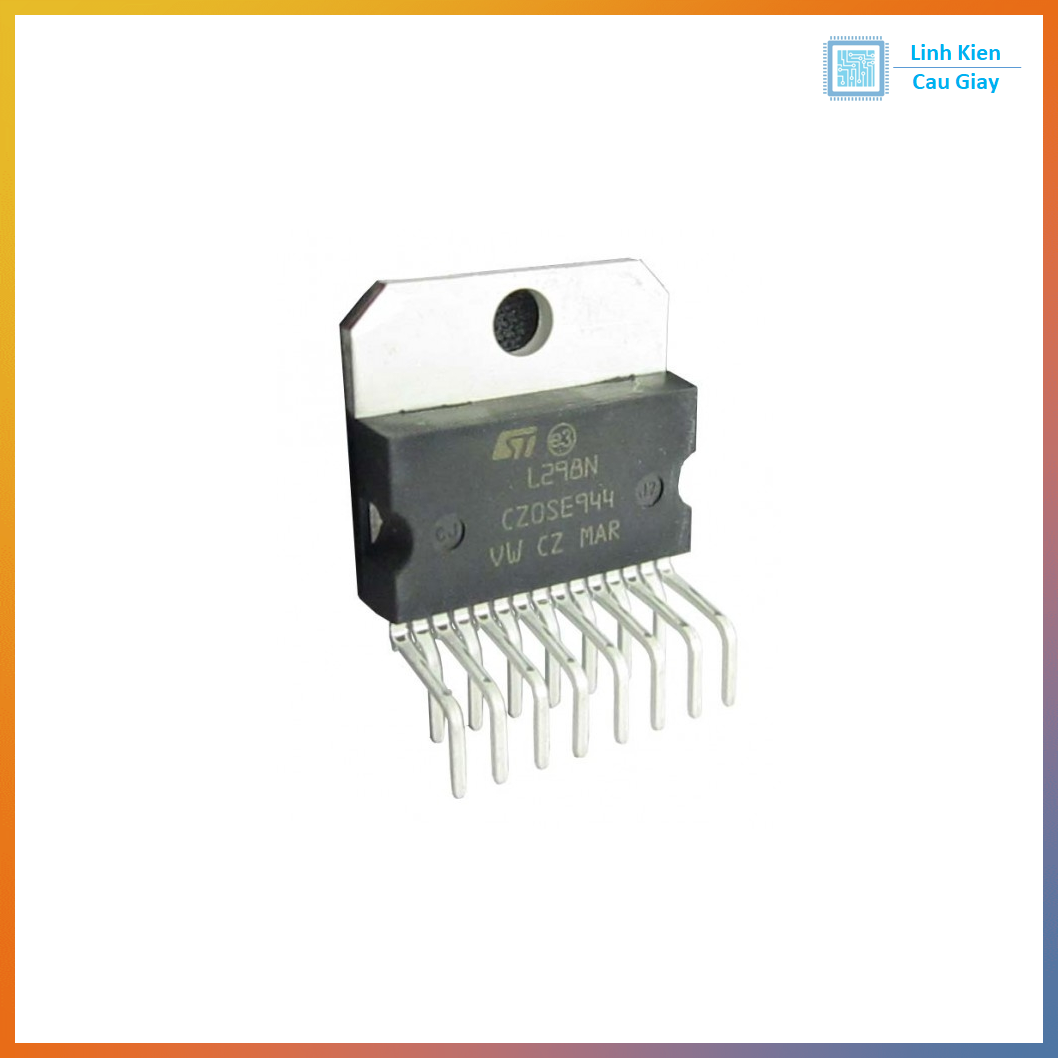

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
