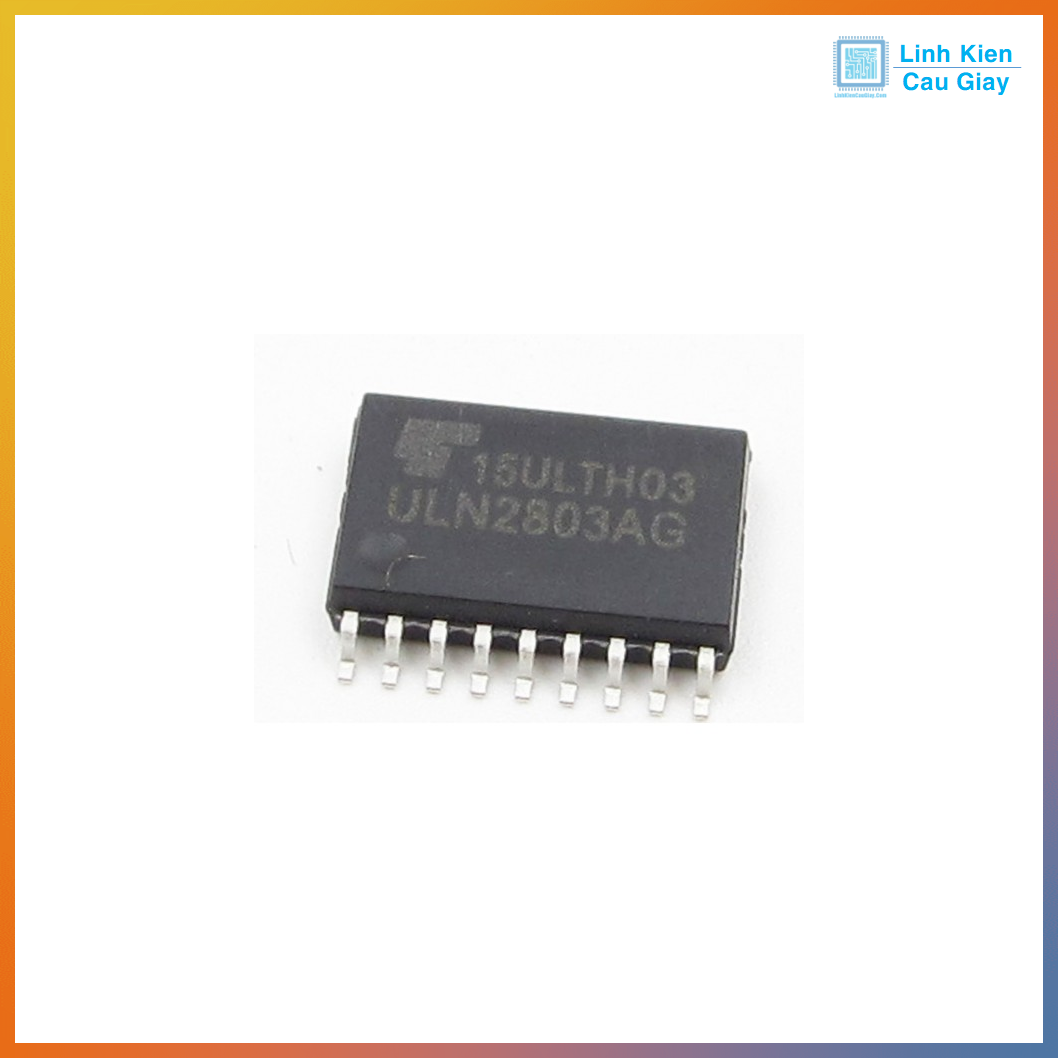

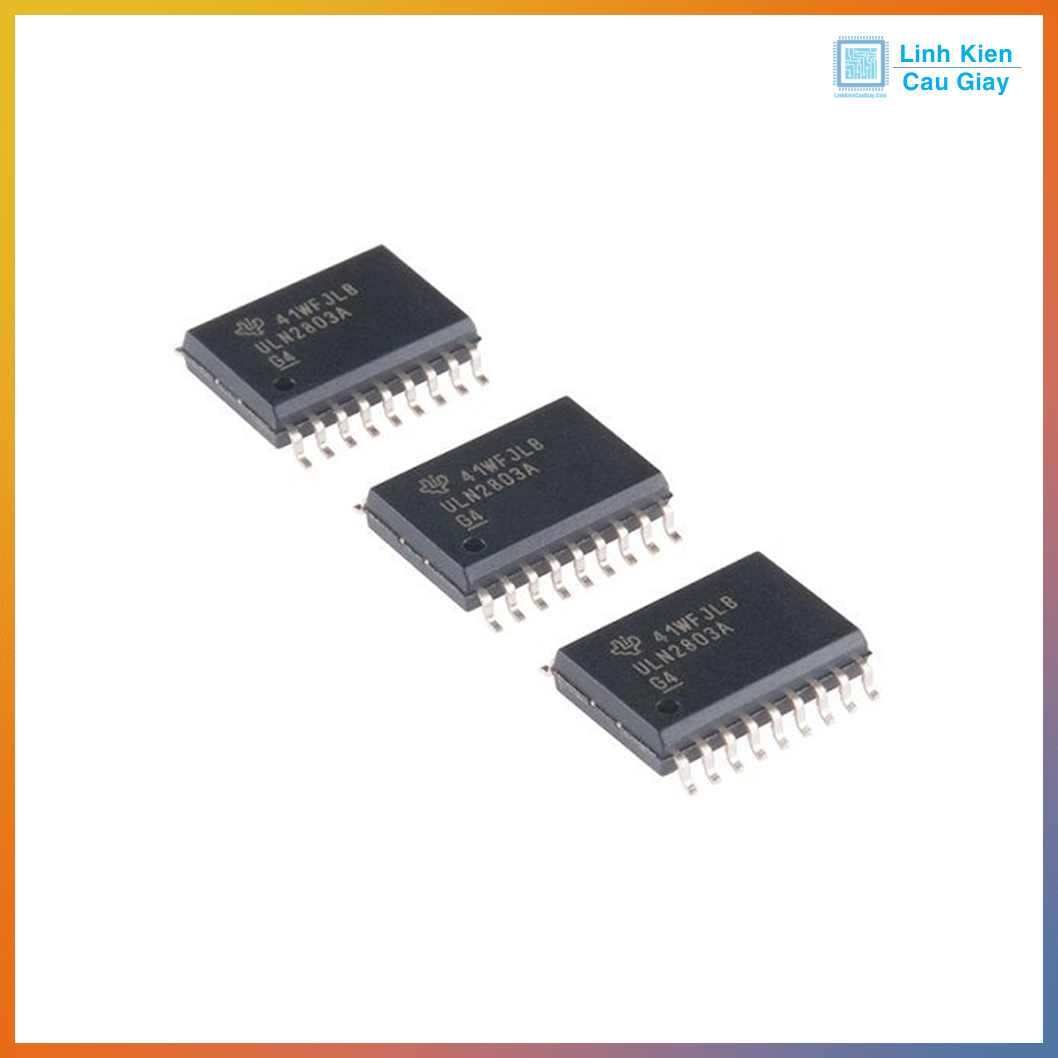

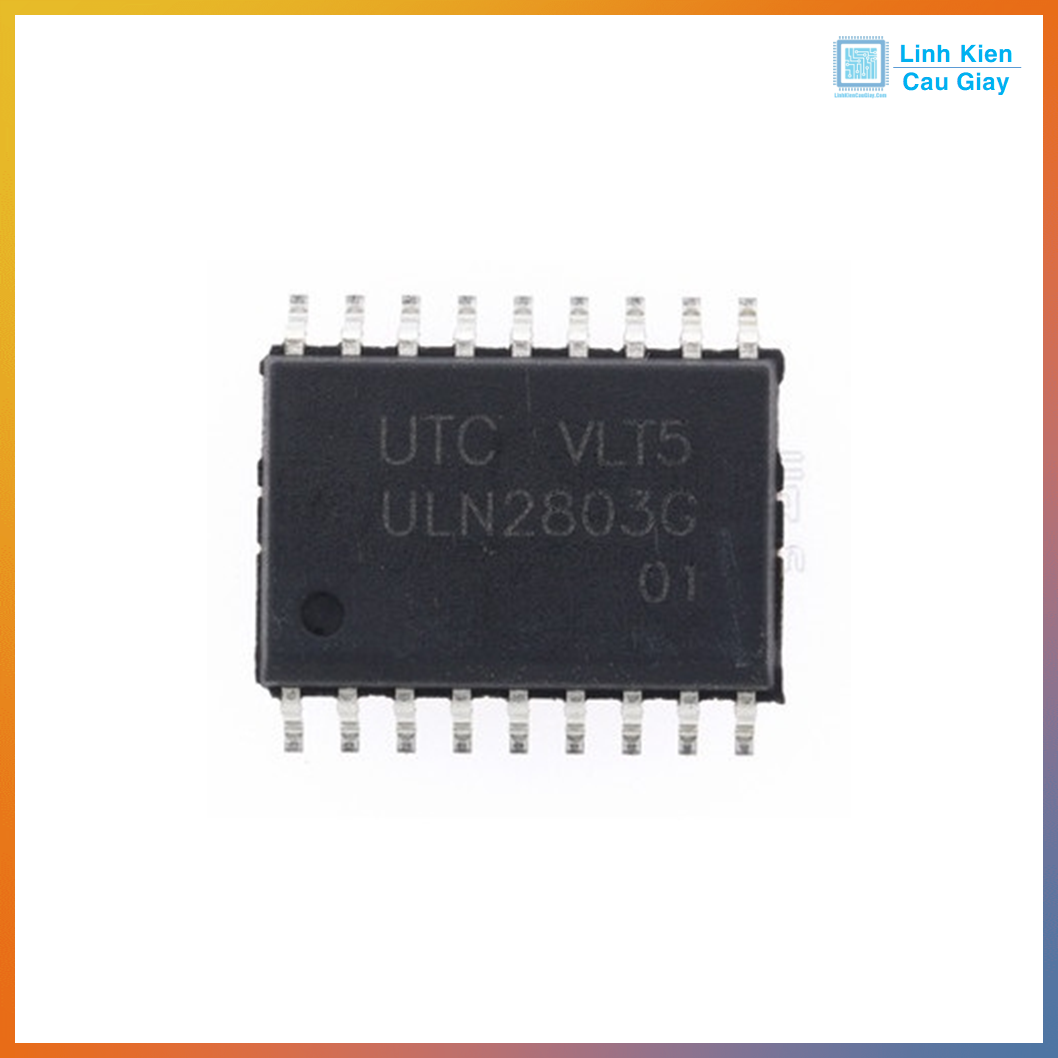

Linh kiện IC ULN2803 SMD SOT18

Mô tả sản phẩm

ULN2803 là mảng transistor Darlington điện áp cao và dòng điện cao, chủ yếu được sử dụng làm trình điều khiển rơ le với khả năng xử lý 8 relay cùng một lúc. Nó đi kèm với điện áp cực góp cực phát khoảng 50 V và điện áp đầu vào nằm ở 30 V.

DATASHEET:

Thông số kĩ thuật

Điện áp tối đa cho phép giữa cực góp và cực phát của mỗi transistor Darlington: 50V

Dòng tối đa cho phép qua cực góp của mỗi transistor Darlington: 500mA

Điện áp tối đa cho phép giữa cực gốc và cực phát của mỗi transistor Darlington: 30V

Dòng điện tối đa cho phép qua flyback diode của mỗi transistor Darlington: 500mA

Thời gian tăng điển hình: 130ns

Thời gian giảm điển hình: 20us

Nhiệt độ hoạt động: -65 ° C đến 150 ° C

Không cần thêm nguồn điện nào cấp cho chip để làm cho nó hoạt động.

IC tương đương ULN2803

Không có pin to pin thay thế cho ULN2803 nhưng có các IC hoạt động tương tự như ULN2003, ULN2004. Bạn có thể làm lại tám transistor Darlington hoặc tám mosfet để thay thế cho ULN2803.
