Mô tả sản phẩm

IC L9110S là một driver cầu H tích hợp dạng SOP8, chuyên dùng để điều khiển động cơ DC hoặc tải có thể đảo chiều, với thiết kế nhỏ gọn, tiêu thụ dòng thấp và dễ tích hợp trên các mạch mini.

IC L9110S cung cấp khả năng điều khiển thuận/ngược chiều quay cho động cơ hoặc mô-tơ, bằng 2 tín hiệu logic đầu vào đơn giản từ vi điều khiển như Arduino, STM32, ESP32,… Được tích hợp bảo vệ dòng và nhiệt, L9110S là lựa chọn lý tưởng cho các thiết bị nhỏ gọn, tiết kiệm năng lượng.

Phiên bản SOP8 phù hợp gắn trên PCB SMD, có thể sử dụng trong các module hoặc thiết kế mạch điều khiển riêng.

Ứng dụng

• Điều khiển động cơ DC nhỏ 3V–12V

• Xe robot mini, xe dò line, robot cánh tay

• Điều khiển tải hai chiều nhỏ như quạt, motor mini

• Các module tích hợp sẵn L9110 như: L9110 Dual Channel, L9110 Motor Shield, L9110 module Arduino

Sơ đồ chân

• INB/INA: Điều khiển chiều quay động cơ

• OUTA/OUTB: Kết nối ra động cơ

• VCC: Nguồn cấp động cơ (2.5V–12V)

• GND: Nối đất

• NC: Không kết nối (hoặc không dùng)

Thông số kĩ thuật

Hướng dẫn sử dụng

1. Cấp nguồn VCC (3V–12V) và GND cho IC.

2. Nối INA, INB với vi điều khiển để điều khiển chiều quay:

   • INA = HIGH, INB = LOW → Quay thuận

   • INA = LOW, INB = HIGH → Quay ngược

   • INA = INB = LOW/HIGH → Dừng

3. Kết nối OUTA, OUTB tới 2 đầu động cơ DC.

4. Có thể dùng PWM cho 1 trong 2 chân điều khiển để thay đổi tốc độ.

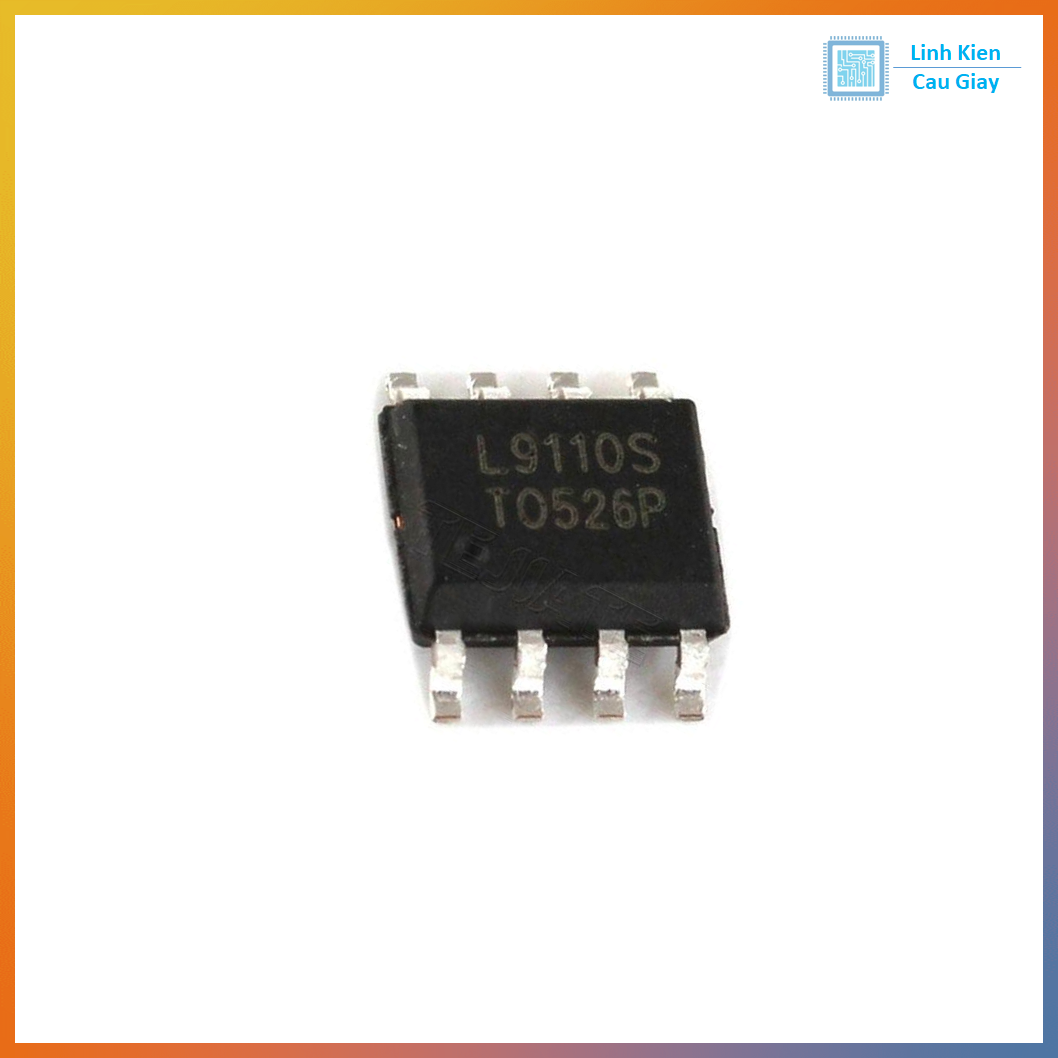

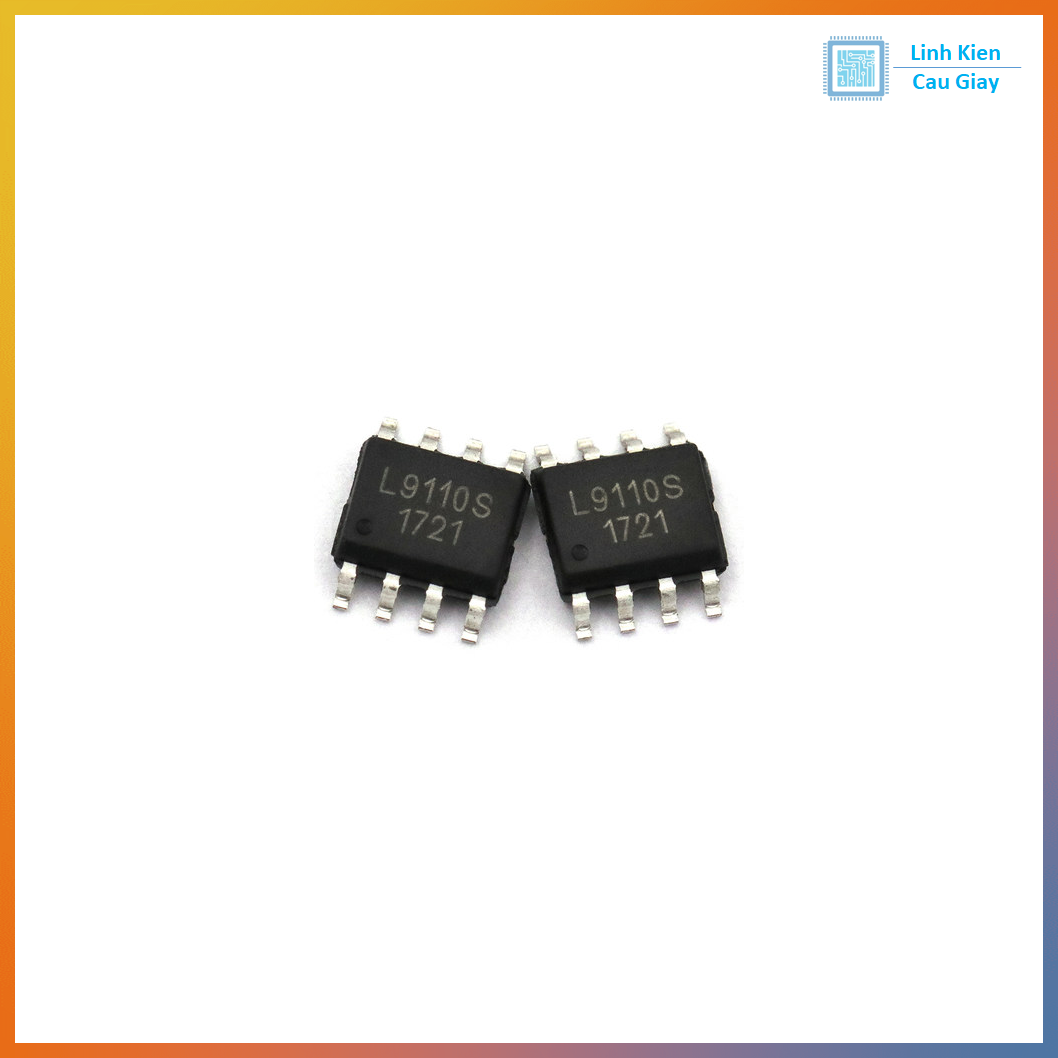

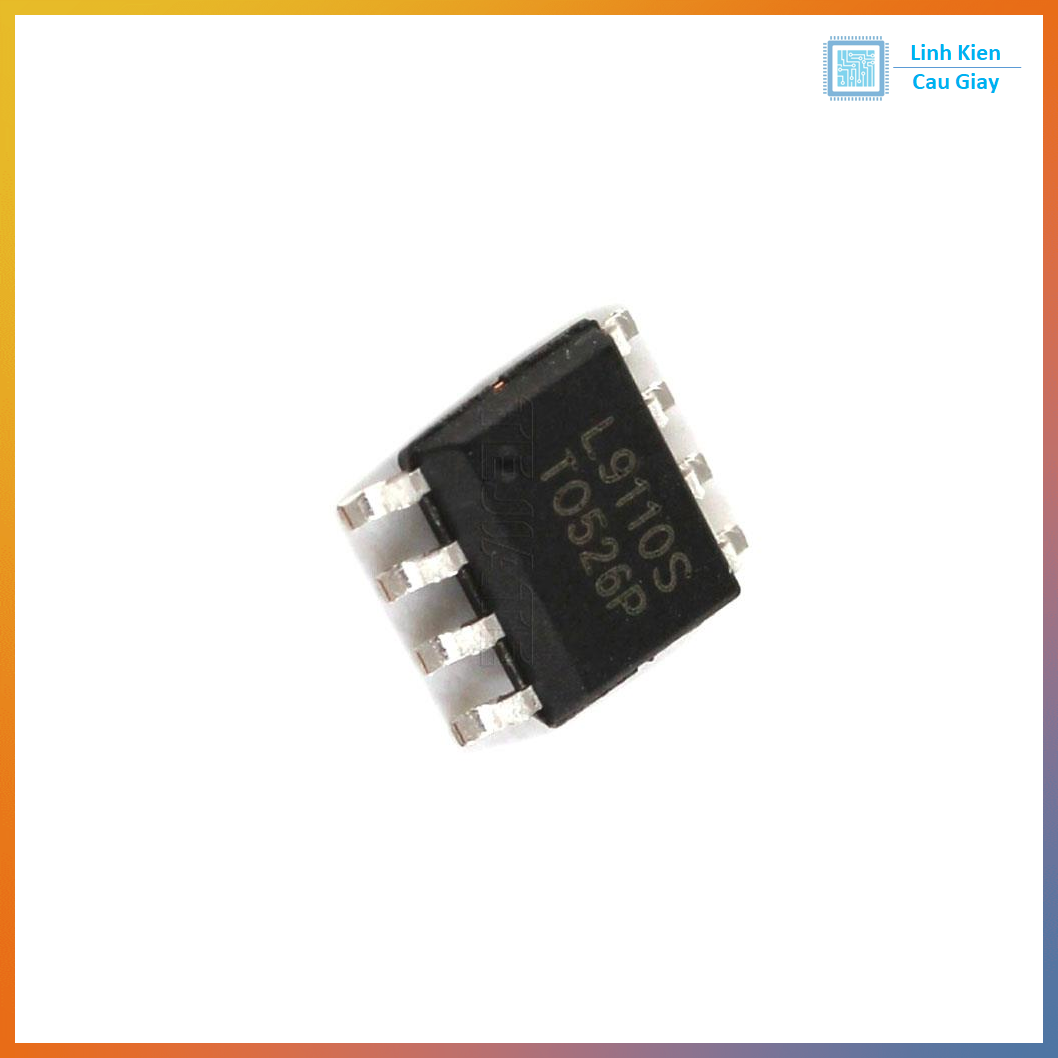

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
