IC ULN2003 – IC driver kéo xuống 7 kênh Darlington (có diode) DIP16 / SOP16

Mô tả sản phẩm

ULN2003 (thường gặp ULN2003A) là IC driver công suất 7 kênh dạng Darlington NPN dùng để kéo xuống mass (sink current). IC tích hợp sẵn diode dập xung (clamp diodes) để điều khiển tải cảm như relay, cuộn dây, motor bước, giúp bảo vệ mạch điều khiển. ULN2003 cực kỳ phổ biến trong các dự án Arduino/ESP32, điều khiển relay 5V/12V, motor bước 28BYJ-48, van điện từ, còi, LED công suất nhỏ…

Phân loại

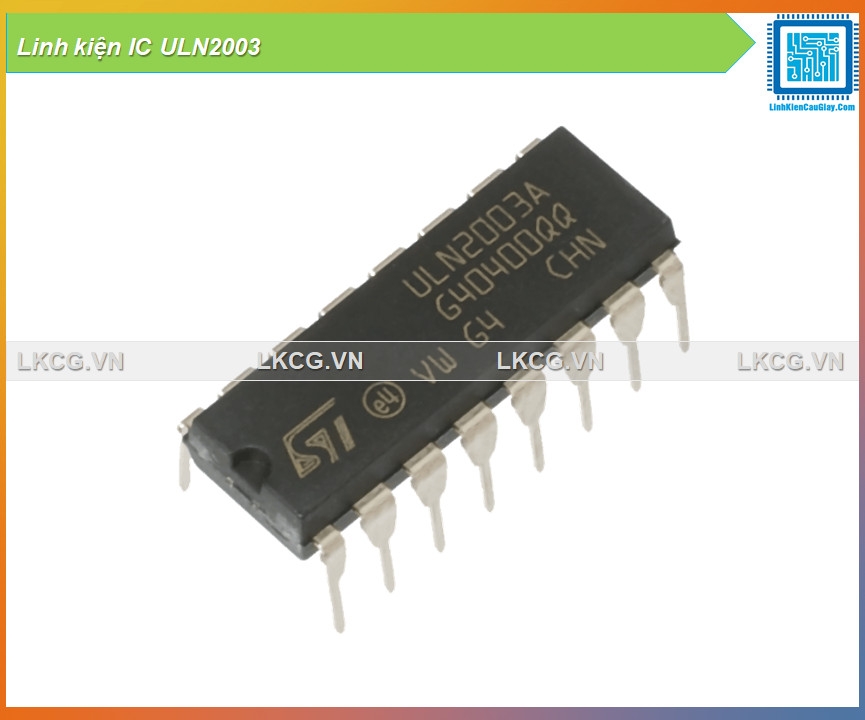

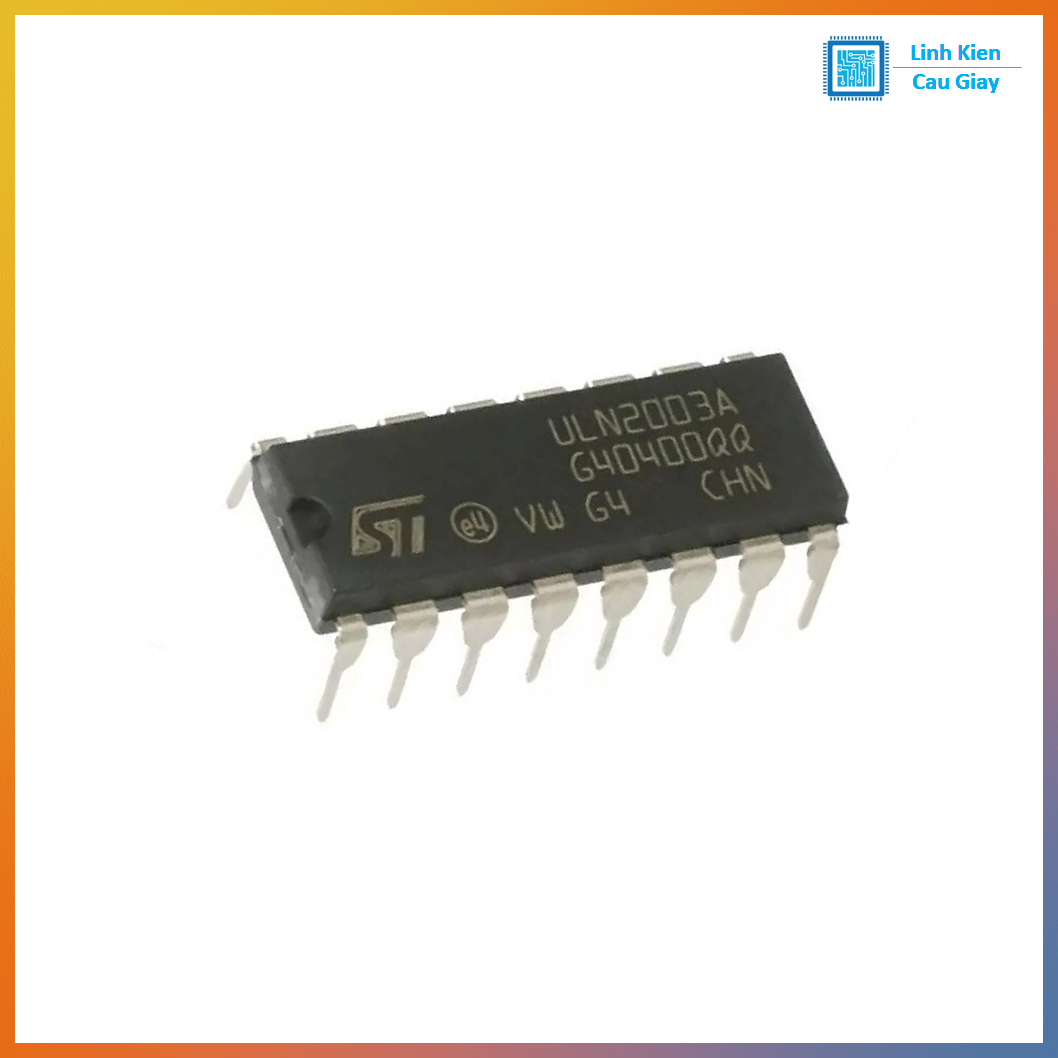

Chân cắm DIP16: dễ hàn, dễ thay thế, phù hợp DIY

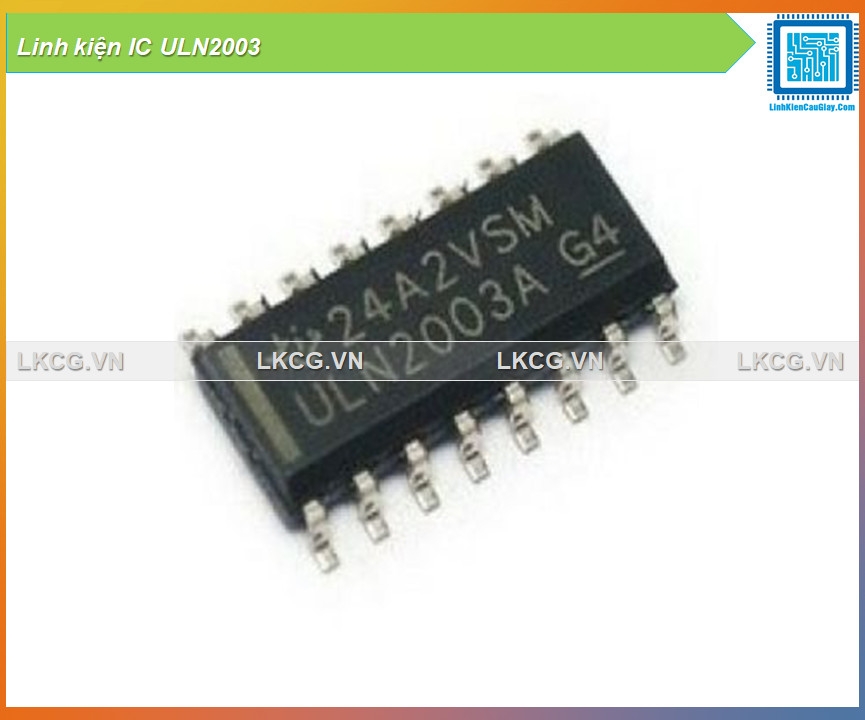

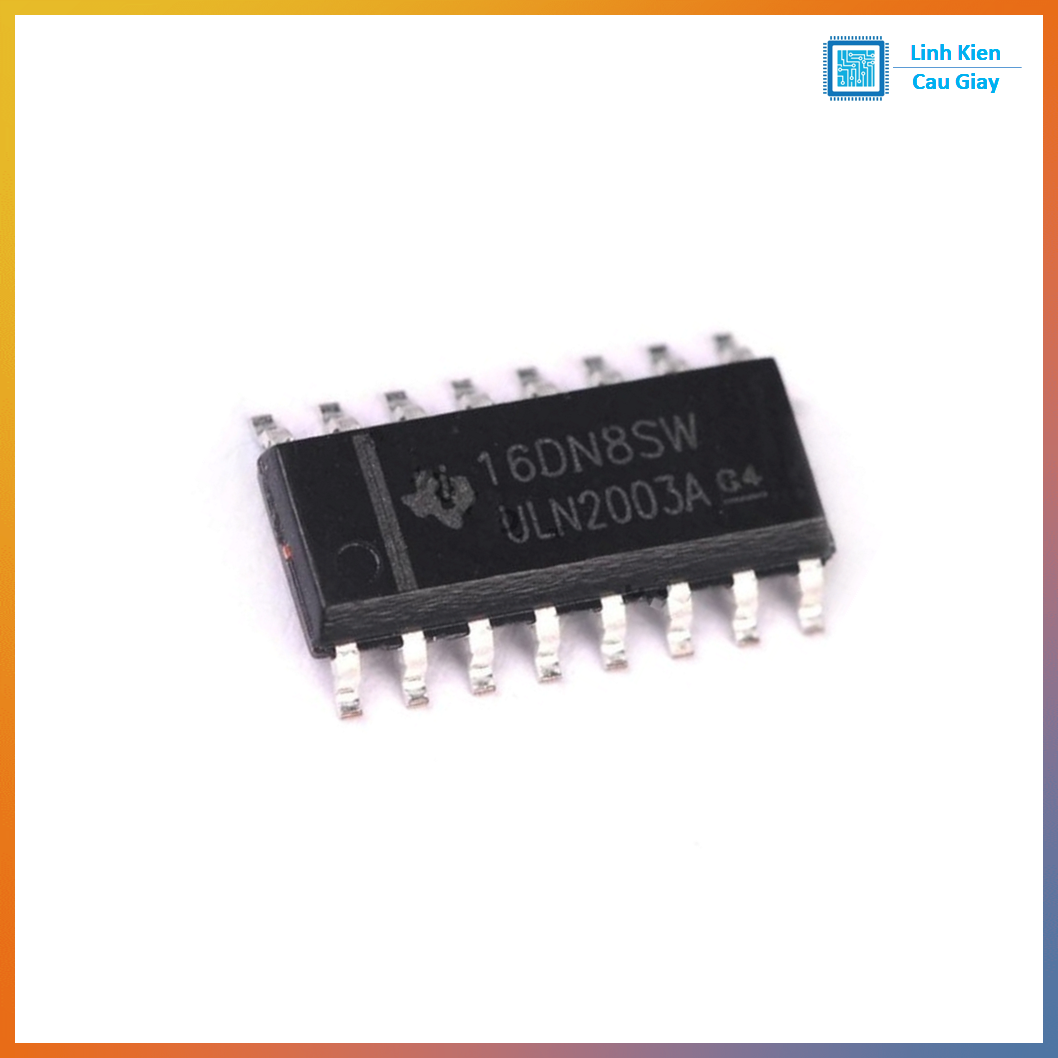

Chân dán SOP16: gọn, phù hợp PCB SMD

Ứng dụng

Driver motor bước 28BYJ-48 (mạch ULN2003 phổ biến)
Điều khiển relay 5V/12V/24V từ Arduino/ESP32/PLC
Kéo tải cuộn hút: van điện từ, còi, solenoid
Đệm dòng cho LED/đèn báo (khi cần kéo xuống)
Giao tiếp điều khiển tải từ IC logic 74HC/MCU ra tải thực tế

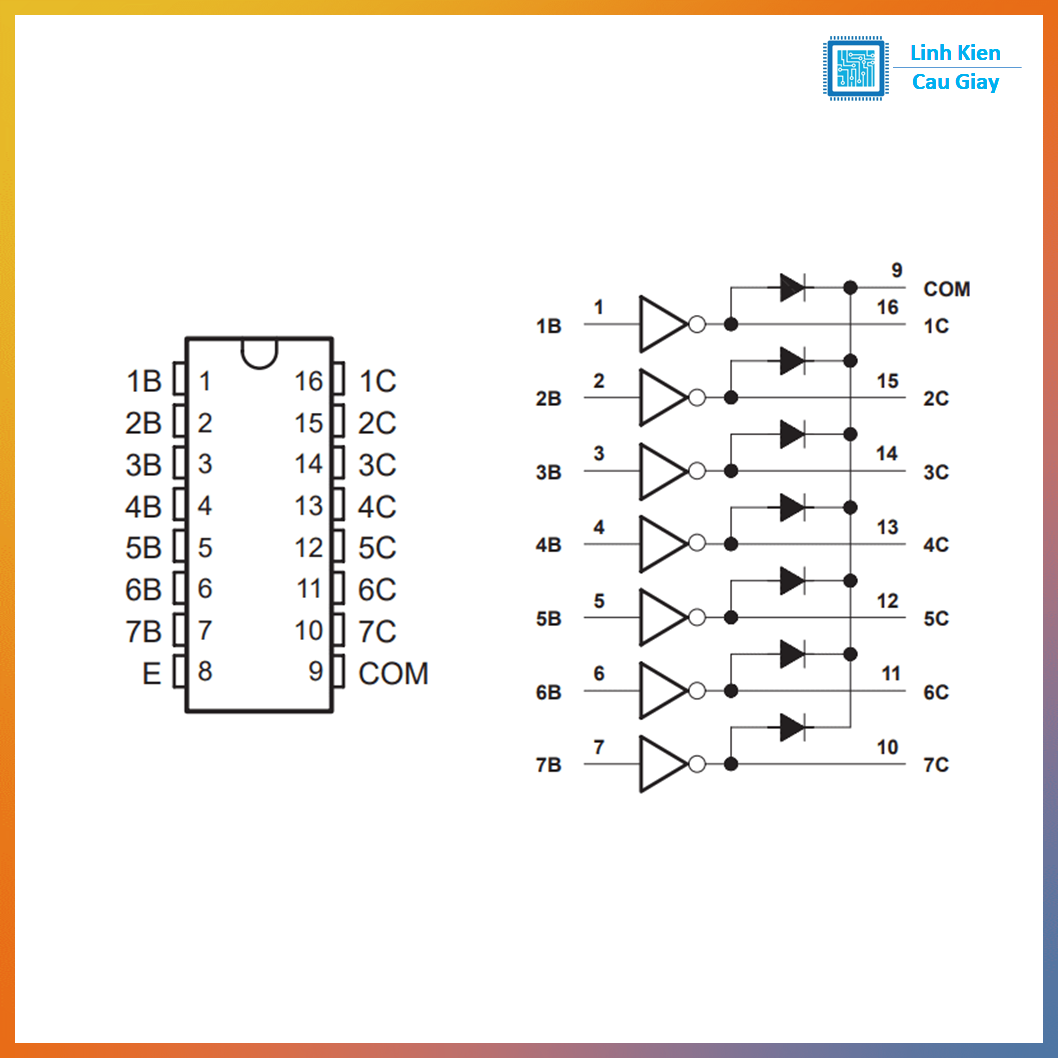

Sơ đồ chân

Nhìn từ mặt trên IC, rãnh khuyết ở phía trên:

1: IN1
2: IN2
3: IN3
4: IN4
5: IN5
6: IN6
7: IN7
8: GND (E)

9: COM (nối về V+ để dùng diode dập xung)
10: OUT7
11: OUT6
12: OUT5
13: OUT4
14: OUT3
15: OUT2
16: OUT1

Cách đấu tải chuẩn (kéo xuống mass)
V+ → Tải (relay/cuộn dây/đèn) → OUTx của ULN2003
GND chung: GND MCU nối chung GND ULN2003
COM (chân 9): nối về V+ của tải khi điều khiển tải cảm (relay/cuộn dây) để diode dập xung hoạt động

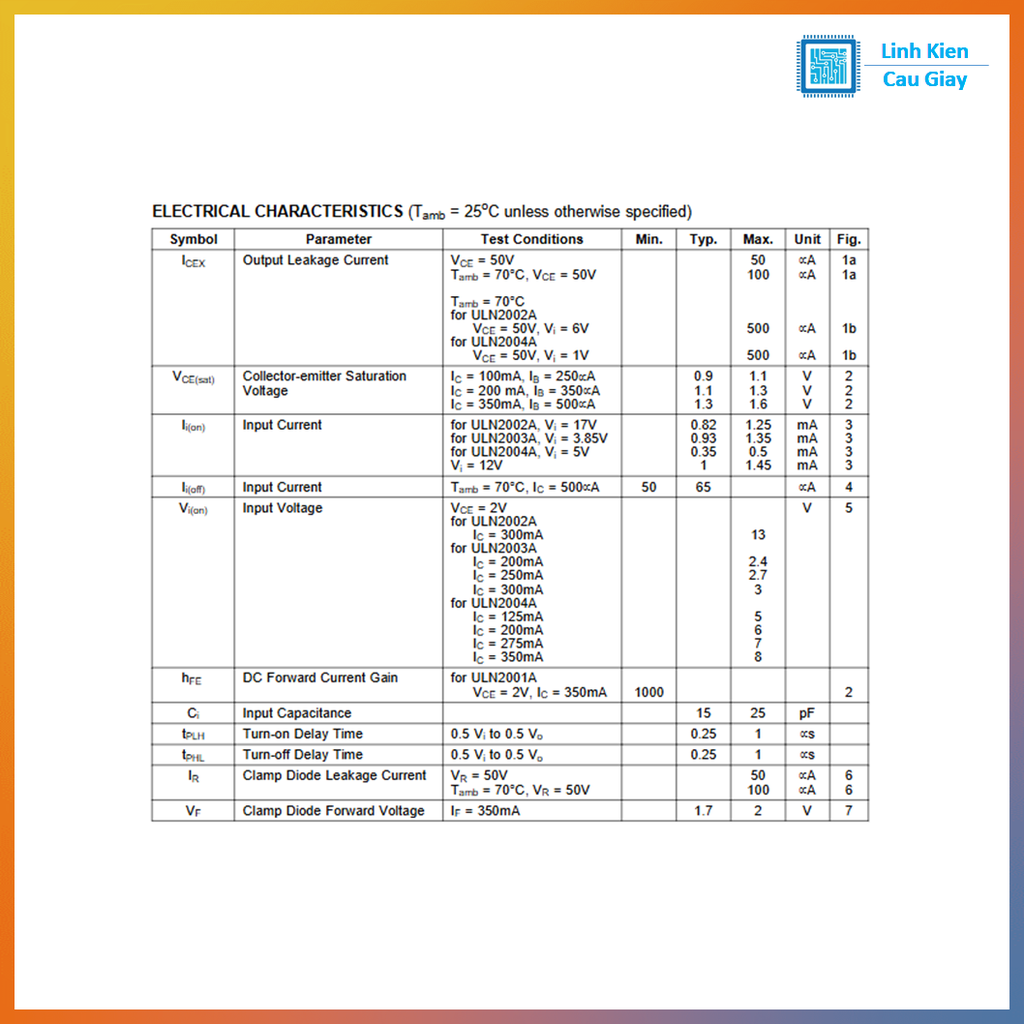

Thông số kĩ thuật

Số kênh: 7 kênh Darlington (NPN)
Kiểu ngõ ra: Sink (kéo xuống GND), ngõ ra hở cực góp (open collector)
Điện áp chịu tải: thường tới ~50V (tùy phiên bản/hãng)
Dòng mỗi kênh: mức vài trăm mA (thường ~500mA đỉnh, khuyến nghị thấp hơn để mát)
Tích hợp: diode clamp dập xung cho tải cảm (nối qua COM)
Đóng gói: DIP-16 (chân cắm), SOP/SOIC-16 (chân dán)

Hướng dẫn sử dụng

1. Nối GND chung
   GND MCU ↔ GND ULN2003 (chân 8)

2. Nối tín hiệu điều khiển
   Chân IN1…IN7 nhận tín hiệu từ Arduino/ESP32/PLC (mức HIGH thường sẽ kích kênh)

3. Nối tải
   V+ → Tải → OUTx (OUT1…OUT7)

4. Nếu tải là cuộn dây/relay/van
   Nối COM (chân 9) về V+ để diode dập xung bảo vệ

5. Lưu ý
   ULN2003 là “kéo xuống”, không phải cấp nguồn ra tải
   Tải dòng lớn/đóng lâu nên tản nhiệt và không chạy sát giới hạn

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
