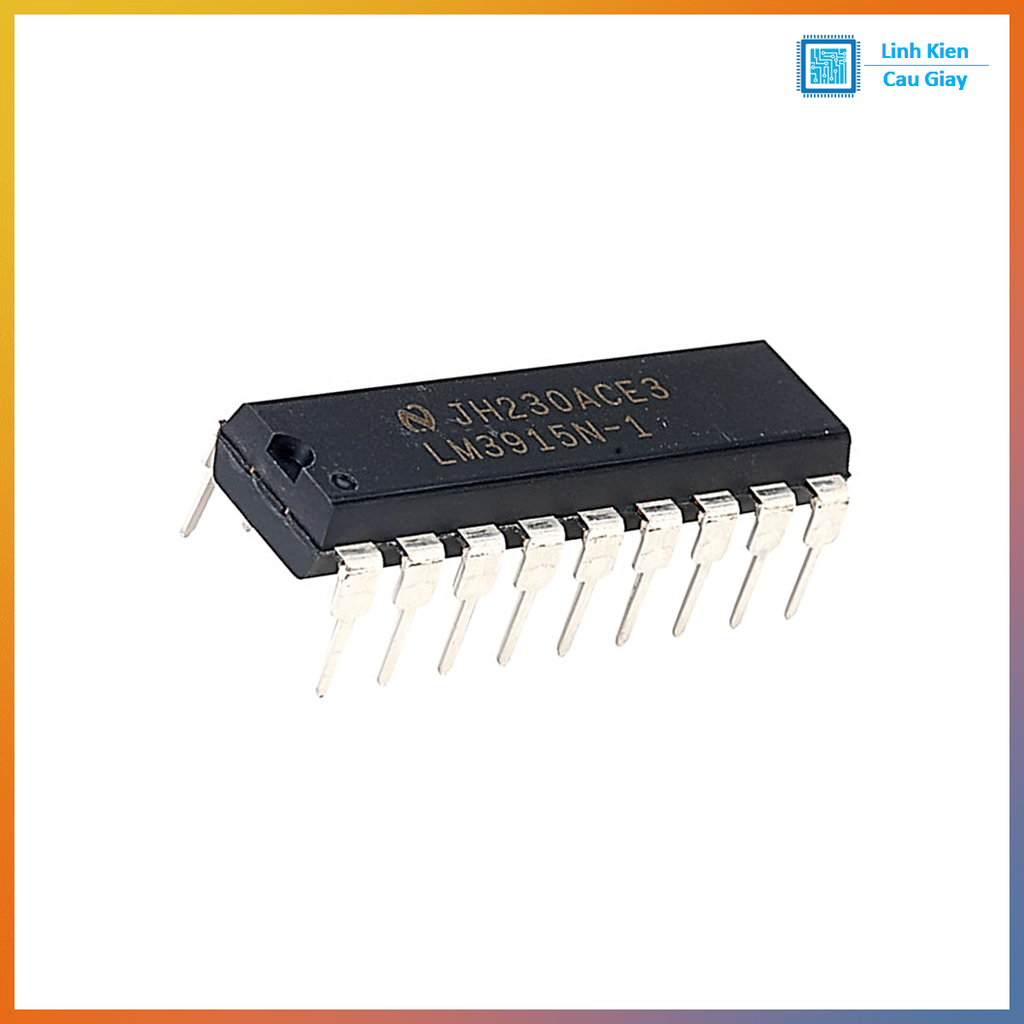

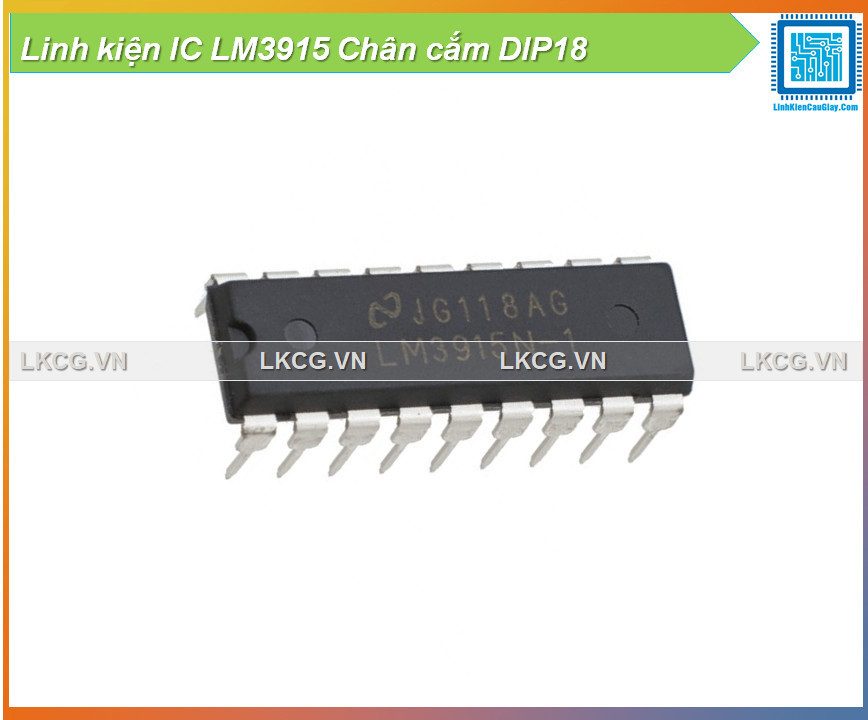

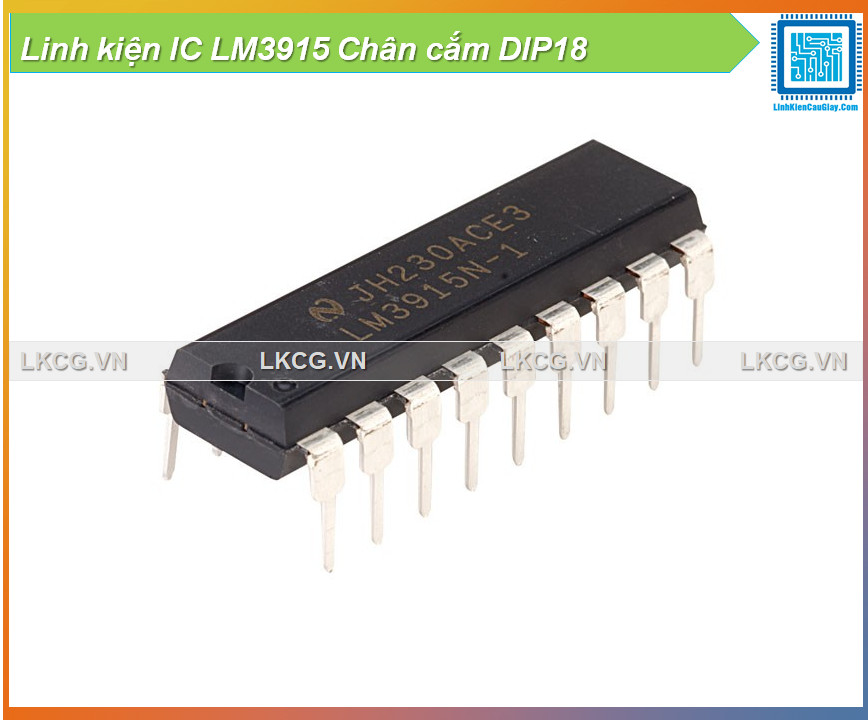

IC LM3915 DIP18 – Driver hiển thị LED dạng Bar/Dot 10 mức (VU meter âm thanh)

Mô tả sản phẩm

IC LM3915 chân cắm DIP18 là IC chuyên dùng để điều khiển hiển thị mức tín hiệu bằng 10 LED theo dạng Dot (chấm chạy) hoặc Bar (cột sáng). LM3915 có thang đo theo dB (logarithmic 3dB/step) rất phù hợp làm VU meter âm thanh, đồng hồ báo mức pin/nguồn, báo mức cảm biến analog. IC tích hợp nguồn tham chiếu và mạch so sánh bên trong, giúp thiết kế mạch hiển thị LED đơn giản, ít linh kiện, dễ DIY và ổn định.

Điều khiển tối đa 10 LED theo mức điện áp đầu vào (analog)
Hiển thị 2 chế độ: DOT (1 LED sáng theo mức) hoặc BAR (sáng dồn dạng cột)
Thang đo log theo dB (3dB mỗi bước) – tối ưu cho âm thanh, VU meter
Tích hợp nguồn tham chiếu (reference) và bộ chia ngưỡng nội
Dòng LED điều chỉnh được bằng 1 điện trở, không cần điện trở hạn dòng cho từng LED (tuỳ cách mắc)
Dạng chân cắm DIP18 dễ hàn, phù hợp làm mạch DIY, học tập, prototype

Ứng dụng

Mạch VU meter cho ampli, mixer, loa kéo, preamp, microphone
Đèn báo mức tín hiệu âm thanh (peak/level), hiển thị dải động
Mạch báo mức pin/ắc quy (battery level indicator)
Hiển thị mức cảm biến analog: ánh sáng, nhiệt độ (qua mạch chuyển đổi), áp suất, biến trở…
Bảng hiển thị mức công suất/độ lớn tín hiệu trong thiết bị đo lường DIY

Sơ đồ chân

Pin 1: LED1 (mức thấp nhất)
Pin 2: LED2
Pin 3: LED3
Pin 4: LED4
Pin 5: LED5
Pin 6: LED6
Pin 7: LED7
Pin 8: LED8
Pin 9: LED9
Pin 10: LED10 (mức cao nhất)
Pin 11: V- / GND
Pin 12: MODE (chọn DOT/BAR)
Pin 13: Signal Input (ngõ vào tín hiệu đo)
Pin 14: Ref Out (ngõ ra tham chiếu)
Pin 15: Ref Adj (chỉnh tham chiếu)
Pin 16: V+ (nguồn dương)
Pin 17: RHI (đầu trên thang đo)
Pin 18: RLO (đầu dưới thang đo)

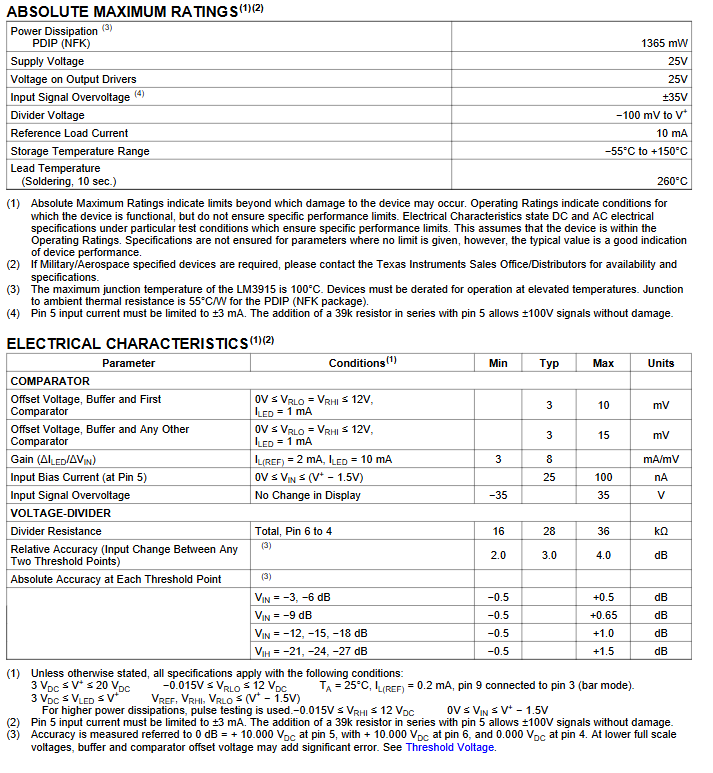

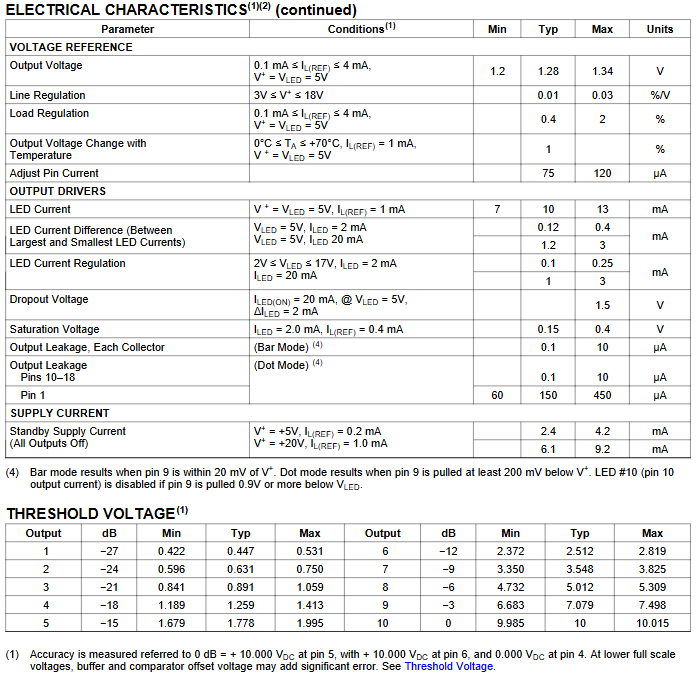

Thông số kĩ thuật

Mã IC: LM3915
Kiểu hiển thị: 10 mức LED, Dot/Bar
Đặc tuyến: Logarithmic 3 dB/step (phù hợp âm thanh)
Gói linh kiện: DIP-18 (chân cắm)
Nguồn hoạt động: thường dùng 5V–12V (có thể cao hơn tuỳ mạch)
Dòng điều khiển LED: chỉnh bằng điện trở (phù hợp nhiều loại LED)
Ngõ vào: tín hiệu analog (có thể ghép qua tụ/biến trở/OP-AMP tuỳ ứng dụng)

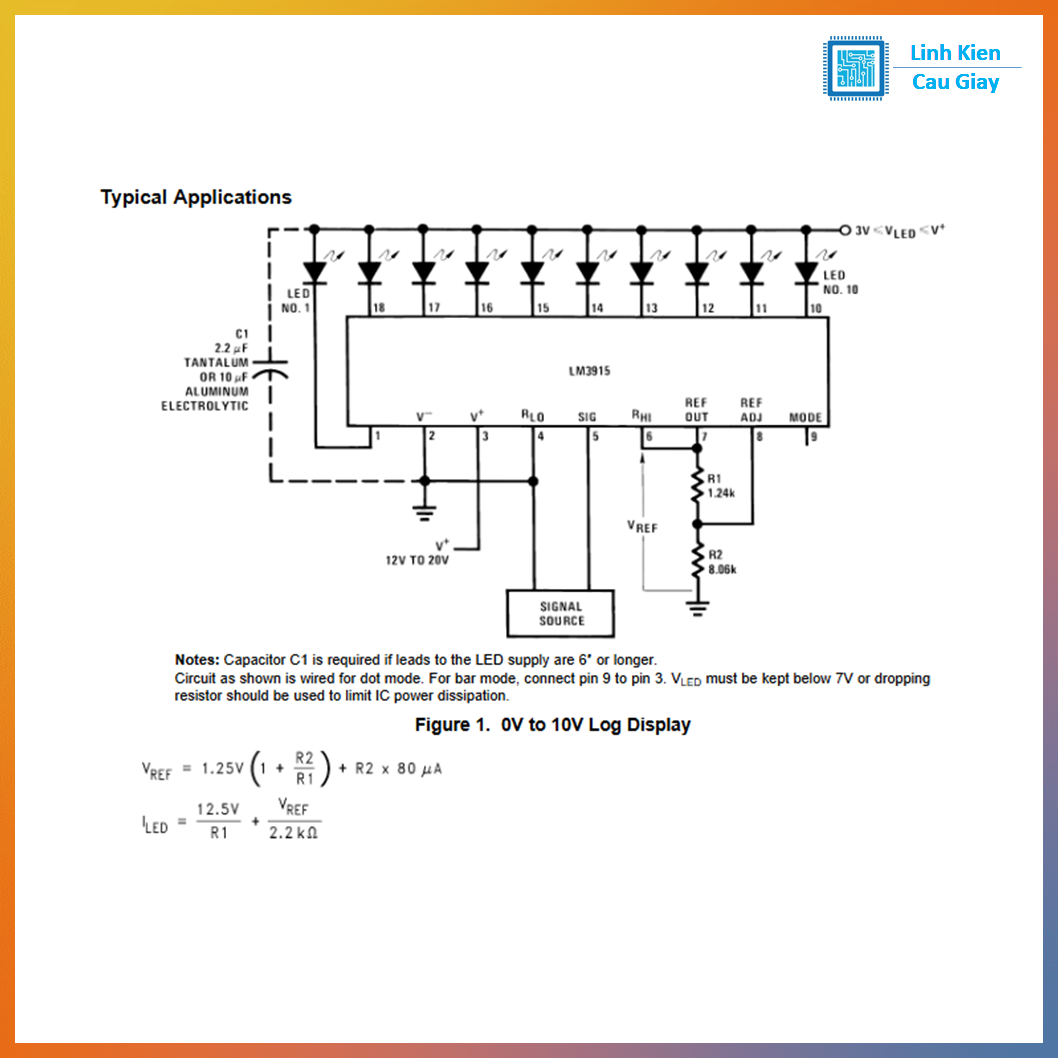

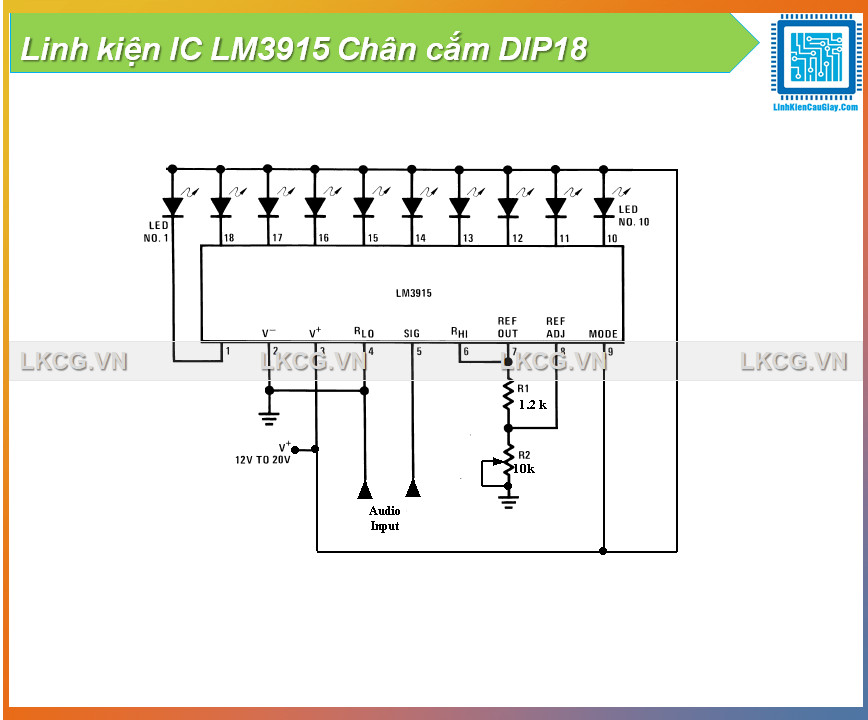

Hướng dẫn sử dụng

Bước 1: Cấp nguồn: V+ (pin 16) và GND (pin 11)
Bước 2: Chọn chế độ hiển thị
DOT: để MODE (pin 12) theo cấu hình DOT (tuỳ sơ đồ mạch)
BAR: cấu hình MODE để sáng dạng cột (tiêu thụ dòng cao hơn DOT)
Bước 3: Đặt thang đo
RLO (pin 18) = mức thấp (thường về GND)
RHI (pin 17) = mức cao (đặt theo ref hoặc theo yêu cầu đo)
Bước 4: Đưa tín hiệu cần đo vào Signal Input (pin 13)
Với âm thanh: nên qua tụ ghép + biến trở chỉnh mức, hoặc dùng mạch chỉnh lưu/peak detector để LED hiển thị “đẹp” hơn
Bước 5: Nối LED
LED1–LED10 (pin 1→10) nối đến các LED theo thứ tự mức tăng dần
Lưu ý: BAR mode sáng nhiều LED cùng lúc → cần nguồn đủ dòng, chọn dòng LED hợp lý

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
