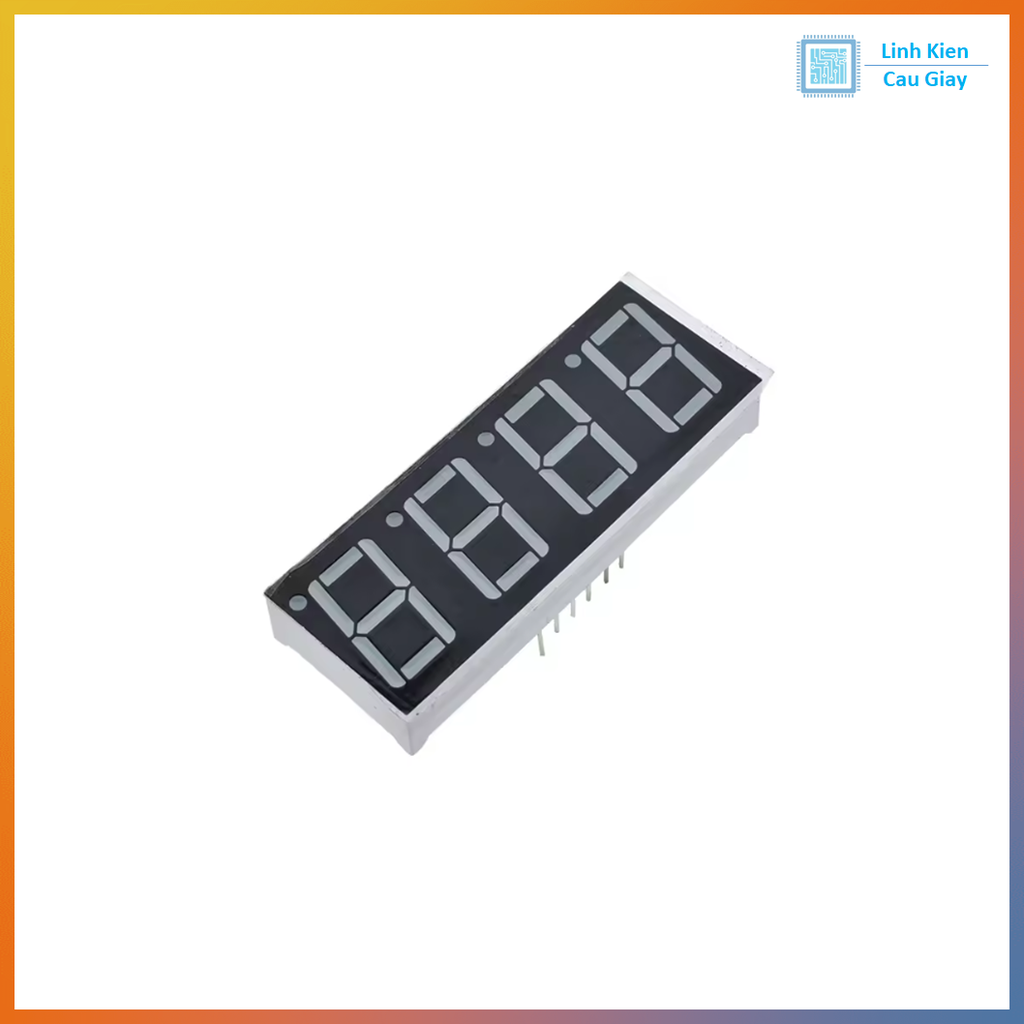

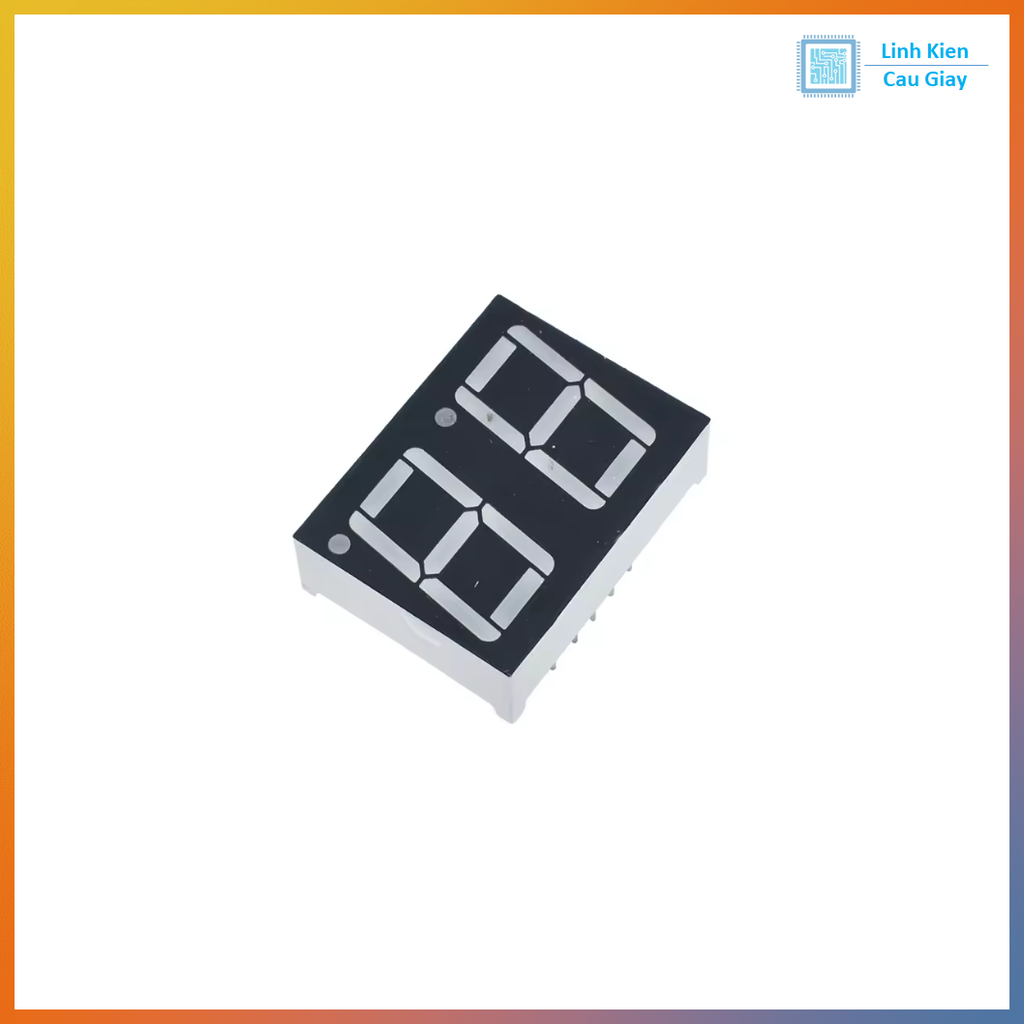

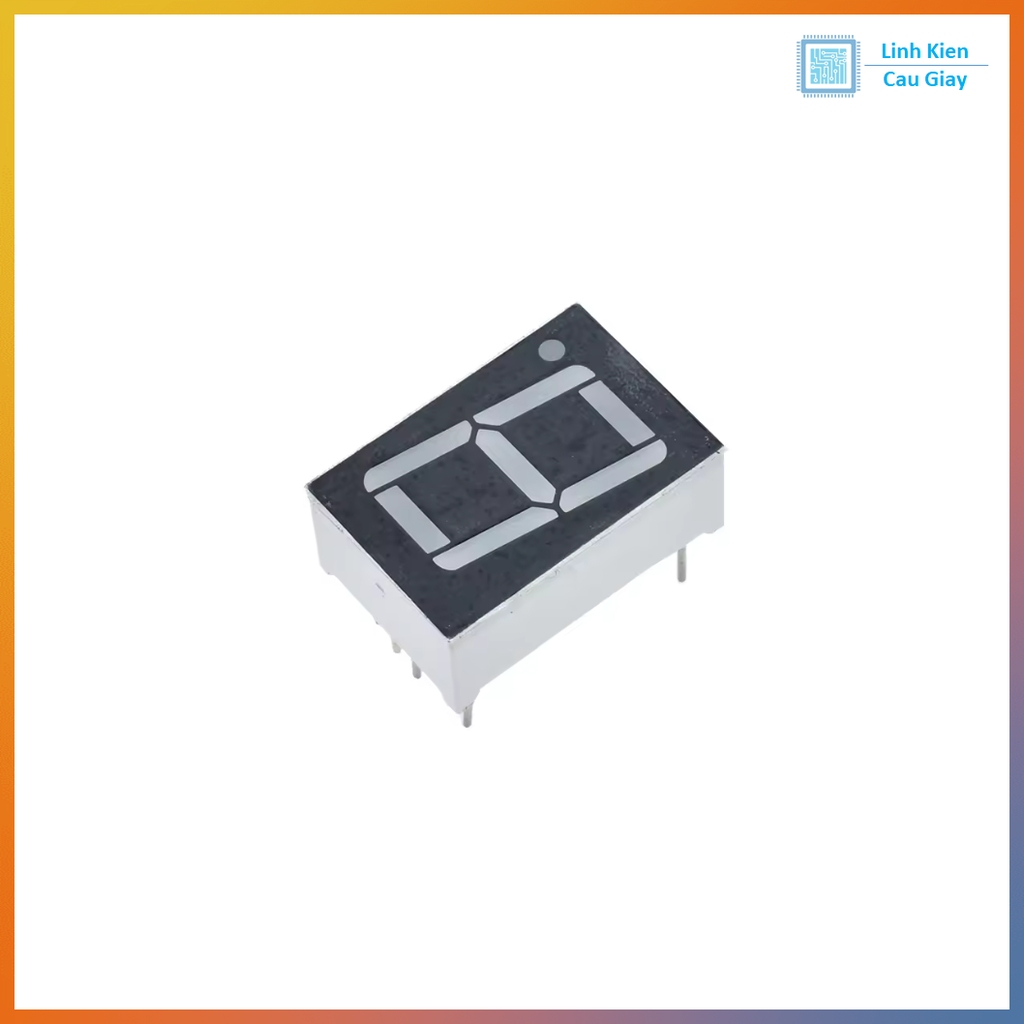

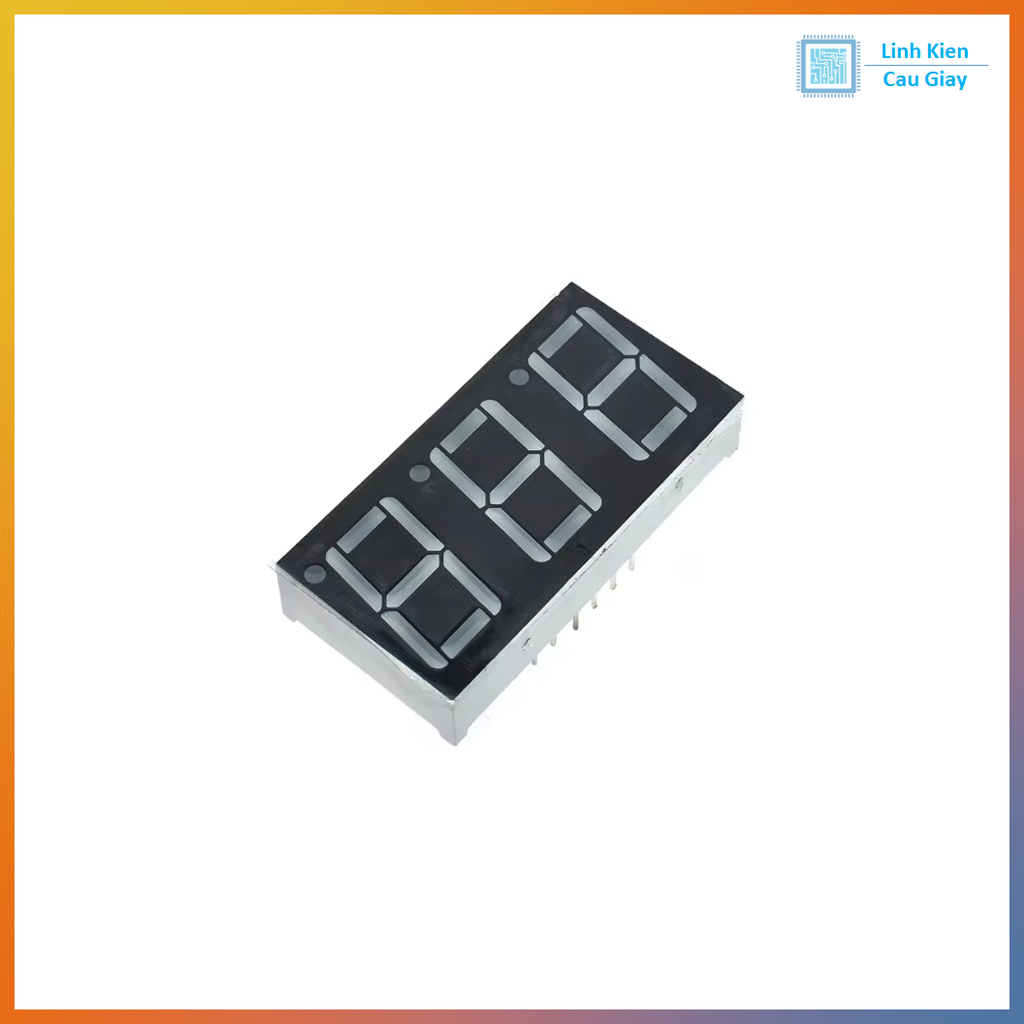

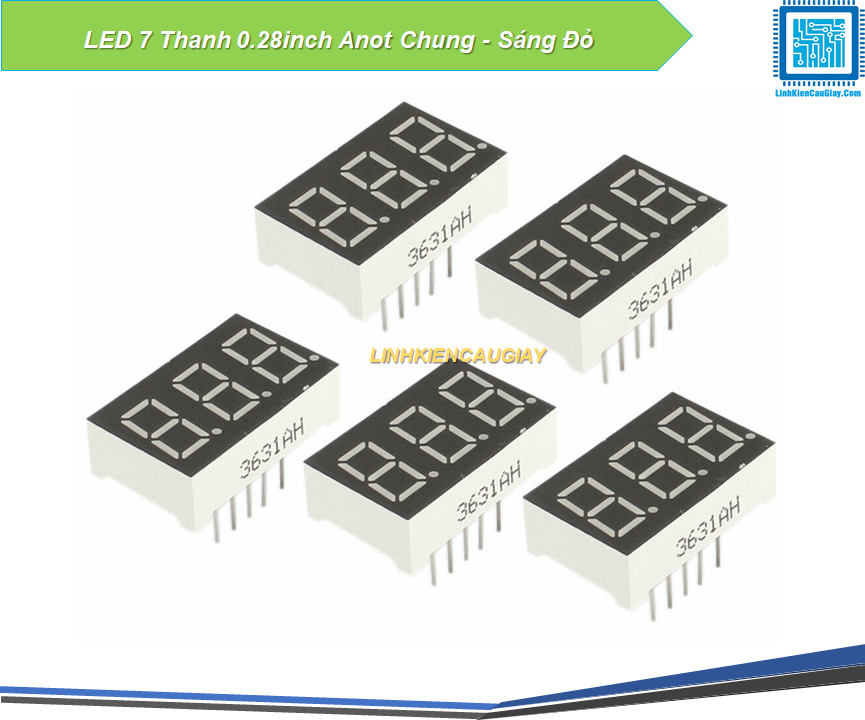

LED 7 thanh 0.28 inch Anot chung màu đỏ

Mô tả sản phẩm

LED 7 thanh 0.28 inch Anot chung (Common Anode) màu đỏ là linh kiện hiển thị số phổ biến dùng để hiển thị 0–9 trong đồng hồ, bộ đếm, thiết bị đo, mạch Arduino/ESP/STM32 và các dự án DIY. Kích thước 0.28” dễ nhìn, độ sáng cao. Loại Anot chung nghĩa là các chân COM nối về VCC (+), các đoạn a–g sẽ sáng khi kéo xuống GND (mức LOW) qua điện trở hạn dòng hoặc driver phù hợp.

LED 7 đoạn gồm các thanh a-b-c-d-e-f-g (và thường có dp tùy mẫu). Dạng Common Anode: chân COM nối chung lên VCC, còn các chân segment sẽ được điều khiển kéo xuống GND để phát sáng.

Ứng dụng

Đồng hồ số, bộ đếm, hiển thị thông số đo (V/A/°C)
Bảng hiển thị DIY, đồ án STEM, mạch thực hành
Thiết bị điện tử dân dụng/công nghiệp nhẹ

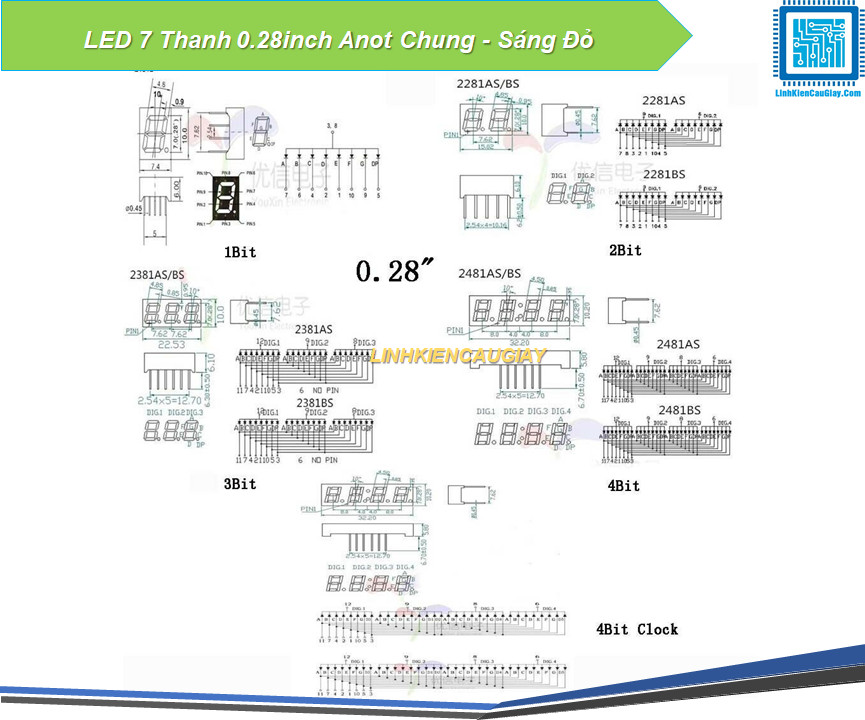

Sơ đồ chân

Anot chung (Common Anode):
Chân COM → VCC (+)
Các chân a,b,c,d,e,f,g,dp → qua điện trở hạn dòng → kéo xuống GND để sáng (mức LOW).

Nếu là loại nhiều số (2/3/4 digit): thường dùng quét multiplex (bật COM từng digit lần lượt + xuất dữ liệu các đoạn).

Thông số kĩ thuật

Kích thước số: 0.28 inch
Màu: Đỏ
Loại: Anot chung (Common Anode)
Điện áp rơi LED đỏ mỗi đoạn: thường ~1.8–2.2V (tùy lô)
Dòng mỗi đoạn: thường 5–20mA (khuyên 5–10mA cho bền, đủ sáng)

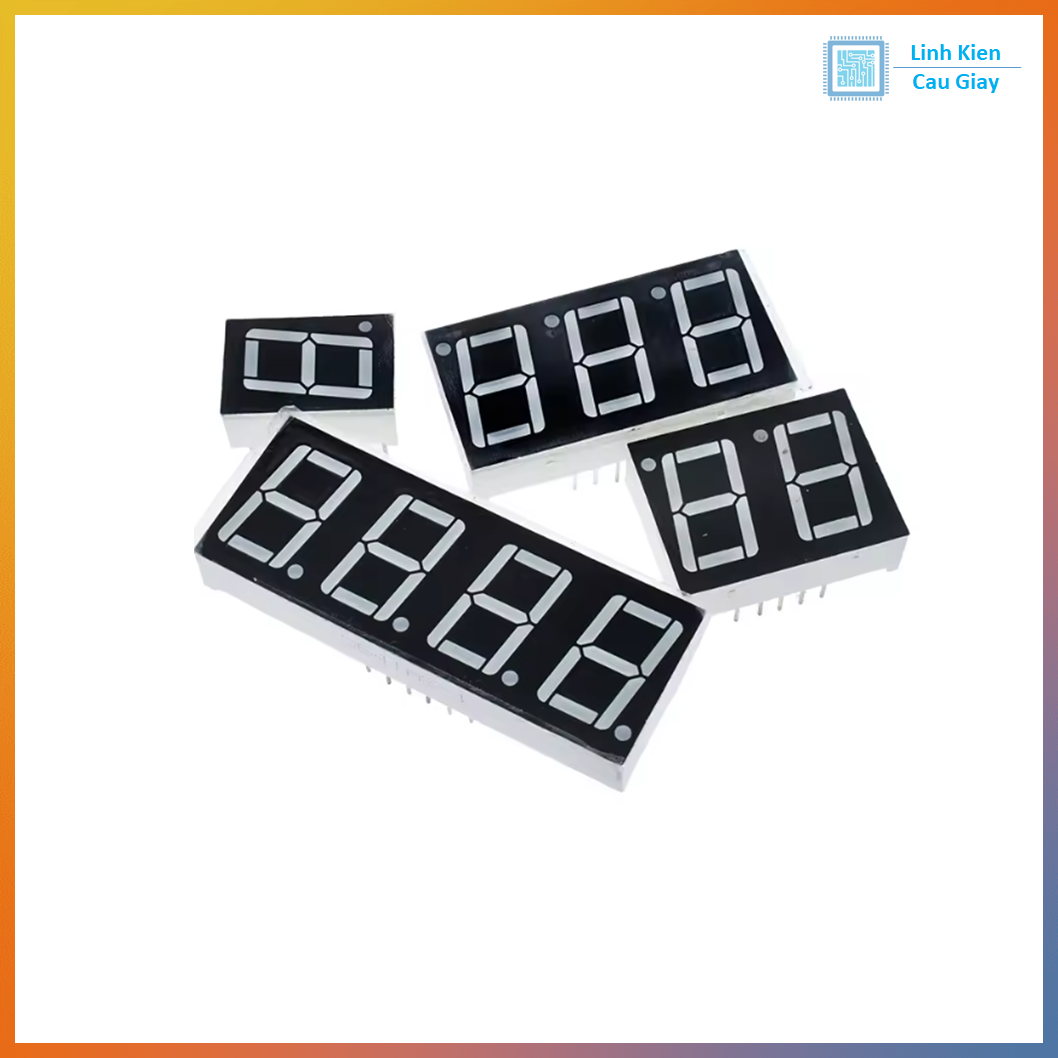

Tùy chọn: 1 số / 2 số / 3 số / 4 số (nếu shop có phân loại)

Hướng dẫn sử dụng

Luôn dùng điện trở hạn dòng cho từng đoạn (thường 220Ω–1kΩ tùy nguồn).
Với Arduino/ESP: loại Anot chung thường điều khiển kiểu active LOW (kéo LOW là sáng).
Hiển thị nhiều đoạn/số: nên dùng driver (MAX7219/TM1637/74HC595 + transistor) để sáng ổn và không quá tải GPIO.
