Module Hiển Thị 2 Led Ma Trận MAX7219 1*2

Mô tả sản phẩm

Module hiển thị LED ma trận MAX7219 1x2 là bảng hiển thị gồm 2 ma trận LED 8x8 ghép nối tiếp (tổng cộng 8x16 điểm ảnh) sử dụng chip điều khiển MAX7219. Module cho phép hiển thị chữ chạy, số, biểu tượng, hiệu ứng LED một cách dễ dàng thông qua giao tiếp SPI 3 dây (DIN, CS, CLK).

Sản phẩm phù hợp cho các dự án điện tử, Arduino, ESP32, bảng thông báo mini, đồng hồ, hiển thị cảm biến, biển chữ chạy DIY… Module thường đi kèm dây nối Dupont, thuận tiện lắp ráp và thử nghiệm nhanh.

Ưu điểm nổi bật:

• Điều khiển dễ dàng bằng MAX7219, thư viện hỗ trợ nhiều

• Tiết kiệm chân vi điều khiển (chỉ cần 3 chân tín hiệu)

• Có thể nối tiếp nhiều module để mở rộng chiều dài hiển thị

• Điều chỉnh độ sáng bằng phần mềm

• Hiển thị ổn định, rõ nét cho dự án DIY

Ứng dụng

• Hiển thị chữ chạy LED mini (text scrolling)

• Đồng hồ điện tử, đồng hồ đếm ngược, bộ đếm sản phẩm

• Hiển thị trạng thái cảm biến, cảnh báo, biểu tượng

• Dự án IoT: hiển thị dữ liệu thời gian thực (nhiệt độ, độ ẩm, WiFi status…)

• Học tập lập trình hiển thị LED với Arduino/ESP32/STM32

Sơ đồ chân

Module MAX7219 1x2 thường có 2 đầu cổng để IN và OUT (daisy-chain).

Cổng vào (IN)

• VCC: Nguồn cấp (thường 5V)

• GND: Mass

• DIN: Data input

• CS / LOAD: Chân chọn chip

• CLK: Xung clock

Cổng ra (OUT) – để nối module tiếp theo

• VCC

• GND

• DOUT (hoặc DIN OUT)

• CS

• CLK

• Kết nối cơ bản với Arduino UNO (tham khảo):

• VCC → 5V

• GND → GND

• DIN → D11 (MOSI)

• CS → D10

• CLK → D13 (SCK)

Thông số kĩ thuật

• IC điều khiển: MAX7219

• Loại hiển thị: LED ma trận 8x8

• Số lượng ma trận: 2 module (1x2)

• Tổng điểm ảnh: 8 x 16

• Màu LED: (tùy phiên bản – phổ biến đỏ, xanh, trắng)

• Giao tiếp: SPI (DIN, CS, CLK)

• Điện áp hoạt động: 5V DC

• Khả năng mở rộng: Có thể nối tiếp nhiều module MAX7219

• Ứng dụng tương thích: Arduino, ESP8266, ESP32, STM32, AVR, PIC…

Hướng dẫn sử dụng

Bước 1: Kết nối phần cứng

• Cấp nguồn 5V và GND

• Nối 3 chân tín hiệu DIN / CS / CLK đến vi điều khiển

Bước 2: Cài thư viện (Arduino IDE)

Bạn có thể dùng một trong các thư viện phổ biến:

• LedControl

• MD_MAX72XX

• Parola (hiệu ứng chữ chạy đẹp)

Bước 3: Nạp code thử hiển thị

• Hiển thị chữ chạy “HELLO”

• Hiển thị số đếm, icon, animation đơn giản

Lưu ý sử dụng

• Nếu dùng nhiều module nối tiếp, nên cấp nguồn đủ dòng và dây nguồn chắc chắn.

• Chú ý đúng chiều IN / OUT khi ghép nối module.

• Một số module có hướng LED khác nhau, cần chỉnh cấu hình trong thư viện (hardware type).

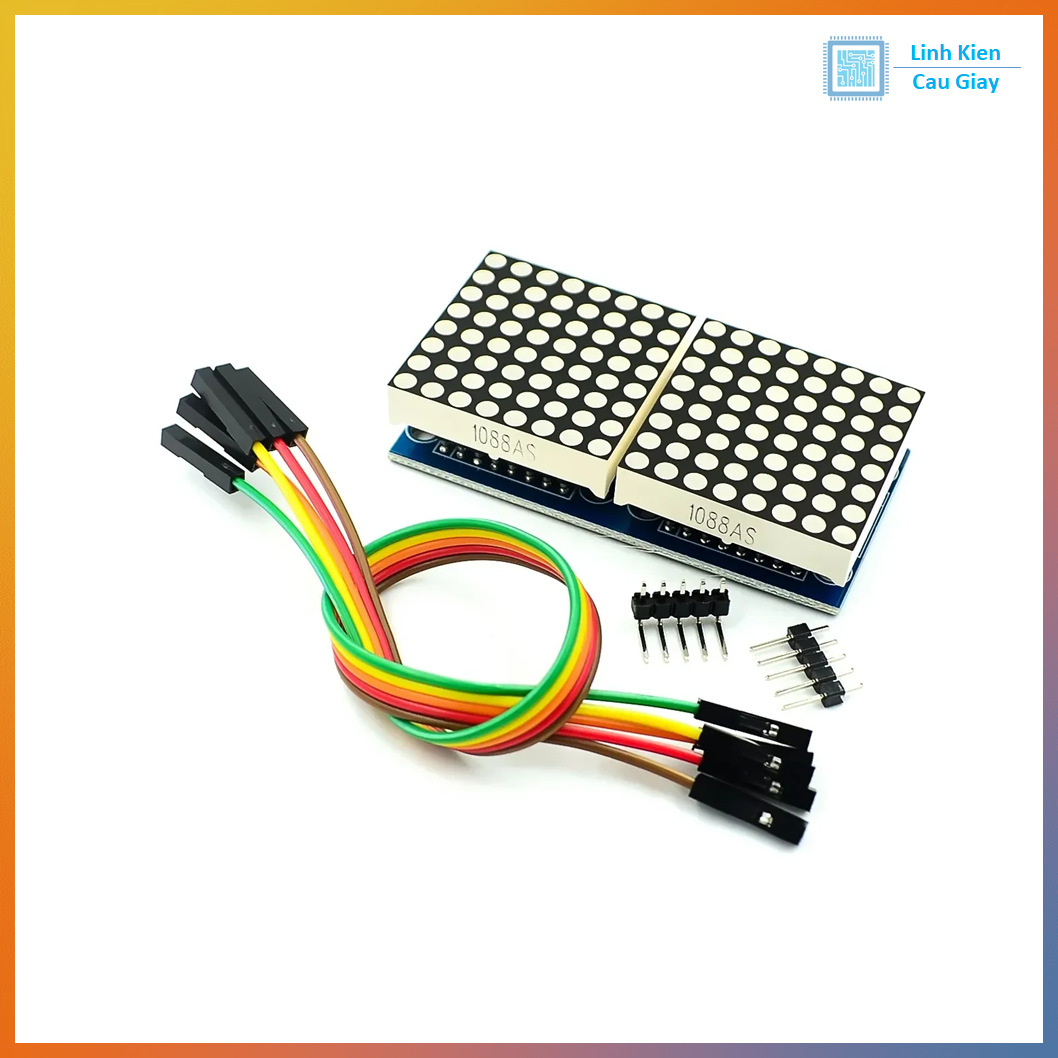

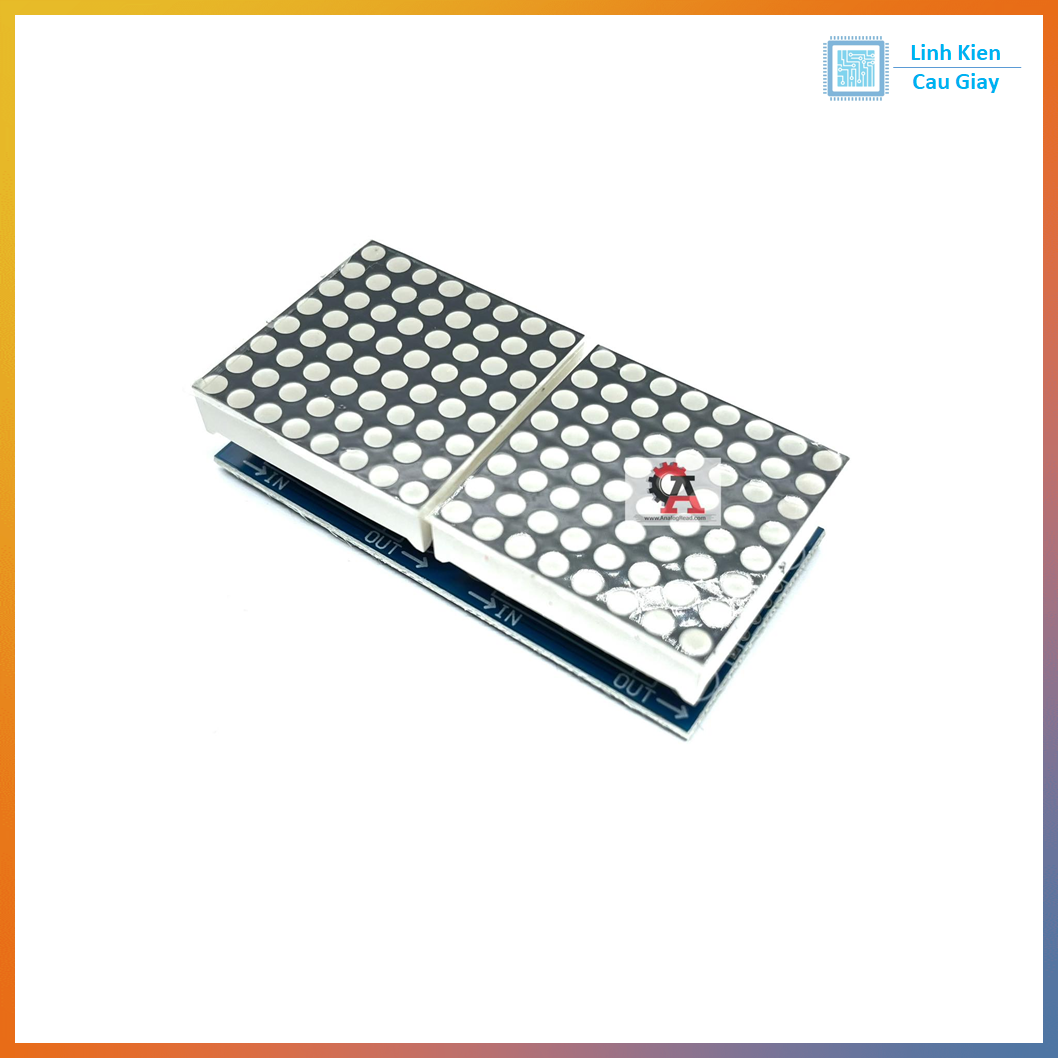

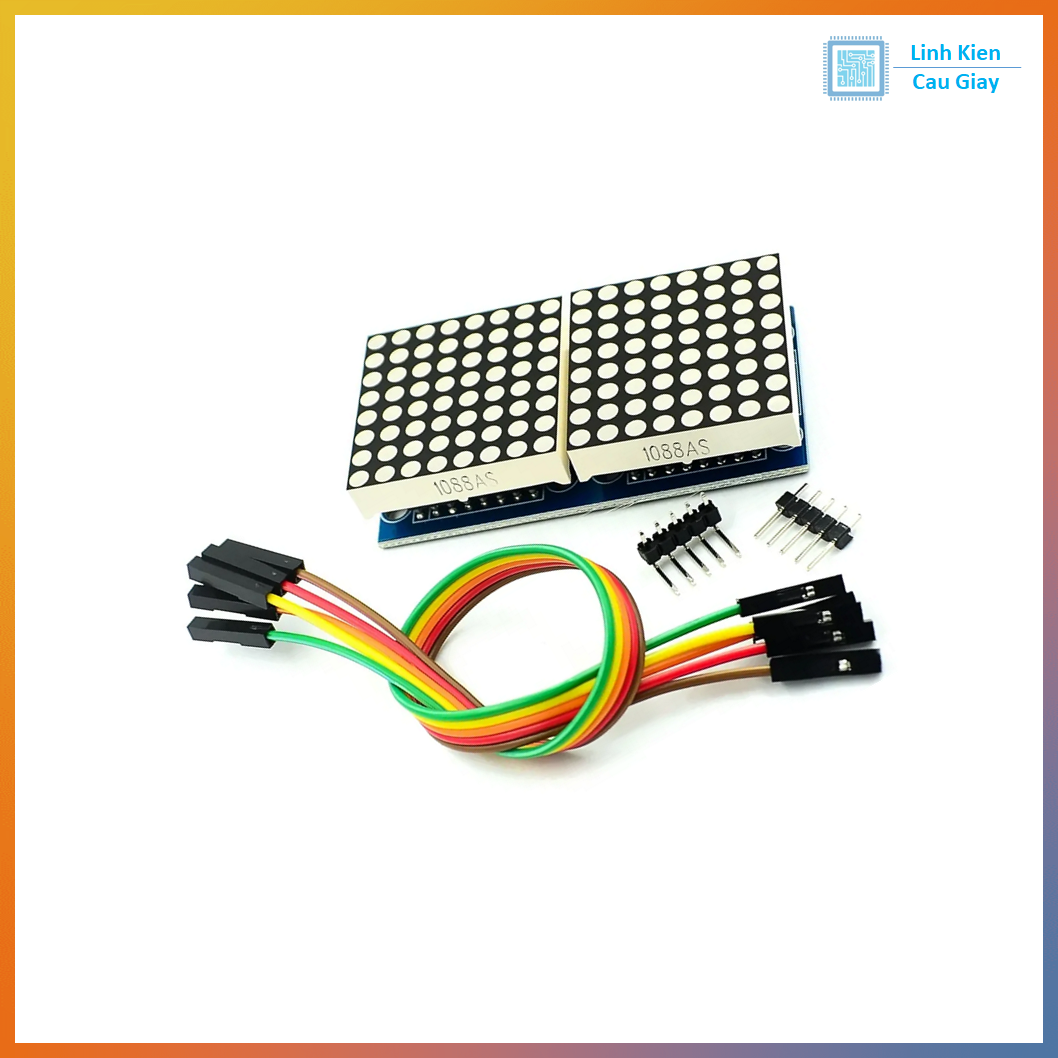

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
