Module hiển thị led 7 thanh 0.56inch sử dụng IC 74HC595

Mô tả sản phẩm

Module hiển thị LED 7 thanh 0.56 inch dùng IC 74HC595 là giải pháp hiển thị số đơn giản, gọn gàng và dễ lập trình.

• Mỗi LED 7 thanh có kích thước 0.56 inch (khoảng 14.2mm chiều cao số), hiển thị rõ ràng, sáng mạnh.

• Module tích hợp IC dịch 74HC595, cho phép điều khiển nhiều LED chỉ với vài chân tín hiệu từ vi điều khiển.

• Có các phiên bản 2 số, 3 số, 4 số, linh hoạt tùy theo nhu cầu hiển thị.

Phù hợp trong các ứng dụng Arduino, ESP32, STM32, Raspberry Pi để hiển thị số đo (nhiệt độ, độ ẩm, áp suất, thời gian, tốc độ...).

Ứng dụng

• Hiển thị nhiệt độ, độ ẩm, áp suất từ các module cảm biến.

• Đồng hồ số, bộ đếm, timer.

• Mạch đo điện áp, dòng điện.

• Hệ thống IoT và Smart Home cần hiển thị số liệu.

• Thiết bị DIY – giáo dục – nghiên cứu.

Sơ đồ chân

Module LED 7 thanh dùng 74HC595 thường có 5 chân kết nối:

• VCC: Nguồn 3.3V – 5V

• GND: Mass

• DIN: Dữ liệu vào (Data In)

• CLK: Xung clock

• CS (LATCH): Chốt dữ liệu để hiển thị

Thông số kĩ thuật

• Loại LED: 7 thanh, 0.56 inch

• Màu hiển thị: Đỏ (có thể có xanh lá, vàng, xanh dương tùy phiên bản)

• IC điều khiển: 74HC595 (Shift Register)

• Điện áp hoạt động: 3.3V – 5V DC

• Dòng tiêu thụ: 10 – 40mA (tùy số LED sáng)

• Phiên bản module: 2 số, 3 số, 4 số

• Kích thước module:

  • Loại 2 số: ~25mm × 30mm

  • Loại 3 số: ~25mm × 45mm

  • Loại 4 số: ~25mm × 60mm

Hướng dẫn sử dụng

Kết nối với Arduino

• VCC → 5V

• GND → GND

• DIN → D11 (MOSI)

• CLK → D13 (SCK)

• CS → D10 (hoặc chân digital bất kỳ)

• Cần thư viện ShiftOutX hoặc tự lập trình điều khiển 74HC595.

• Nên dùng điện trở hạn dòng hoặc mạch sẵn có trên module để bảo vệ LED.

• Phiên bản 2 số, 3 số, 4 số chỉ khác nhau về số lượng LED hiển thị.

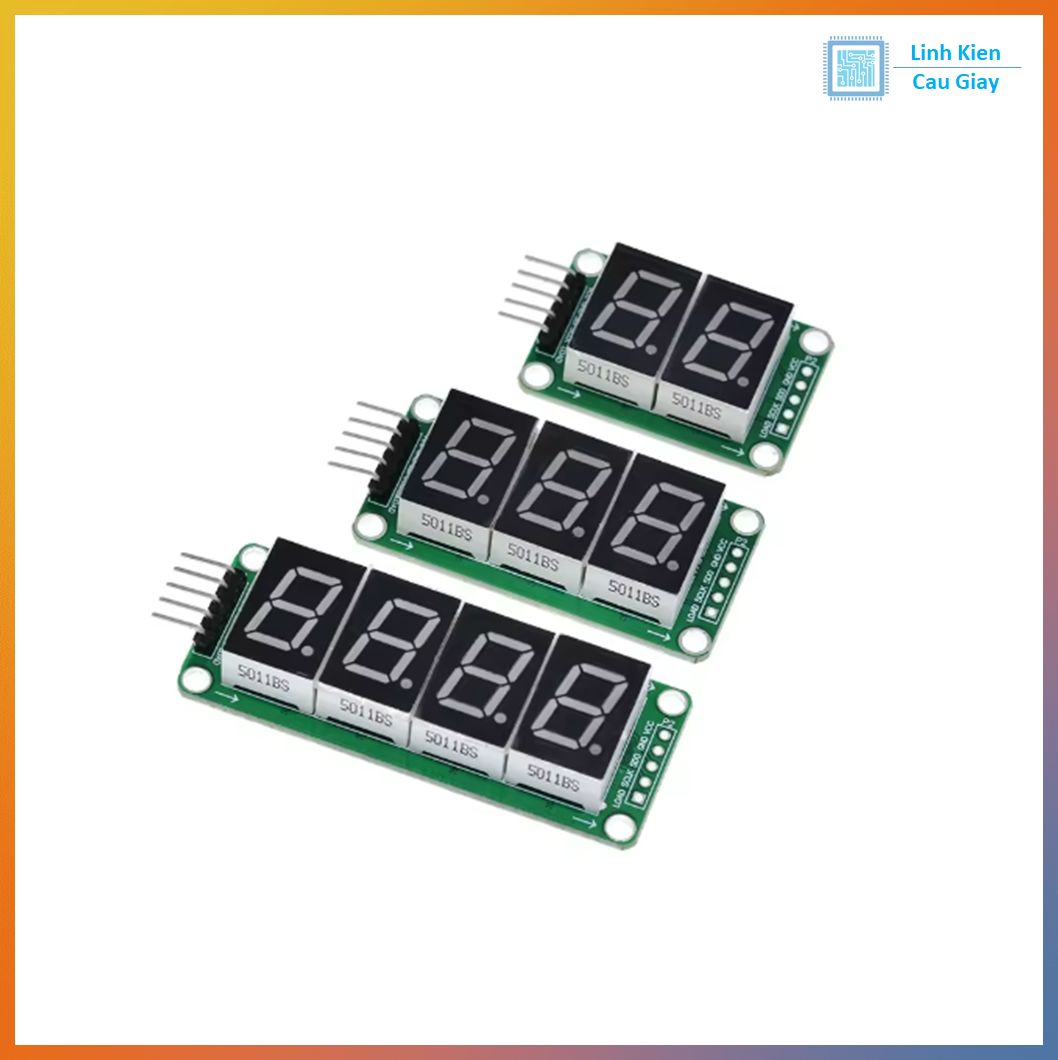

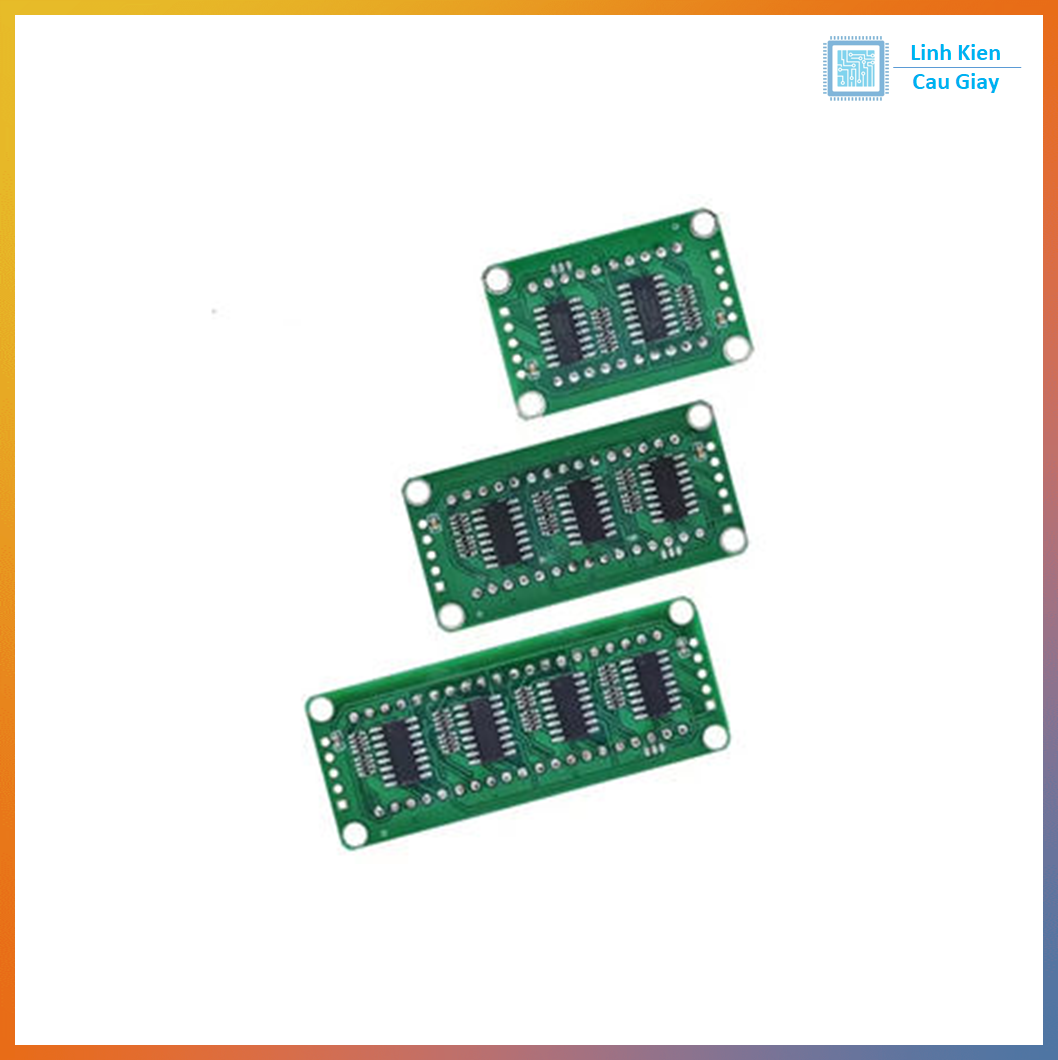

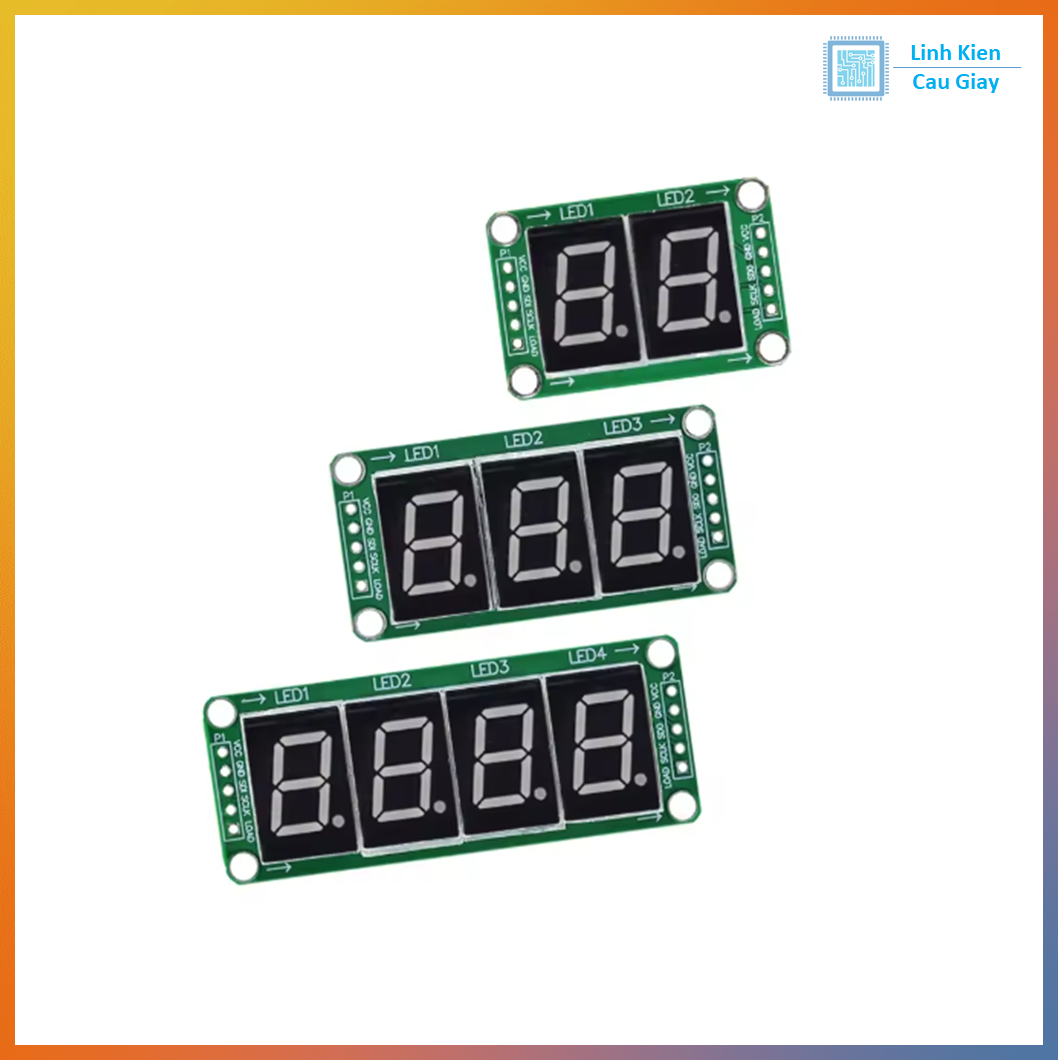

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
