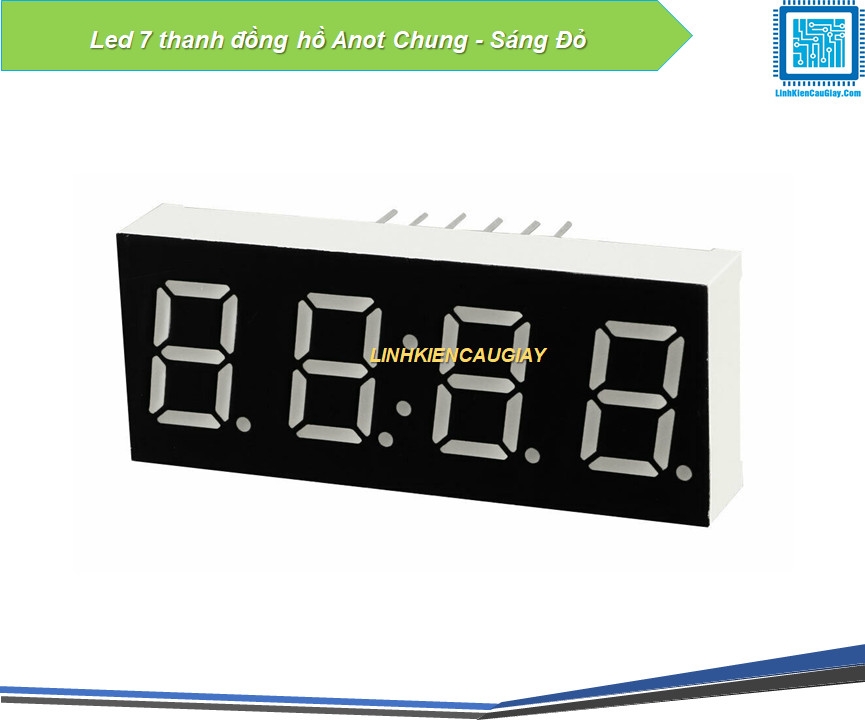

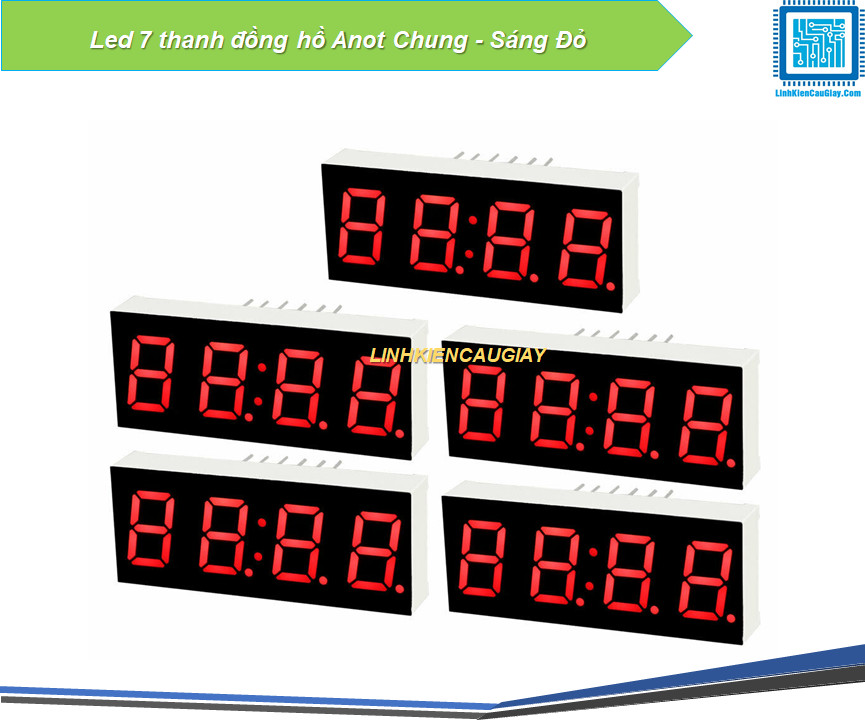

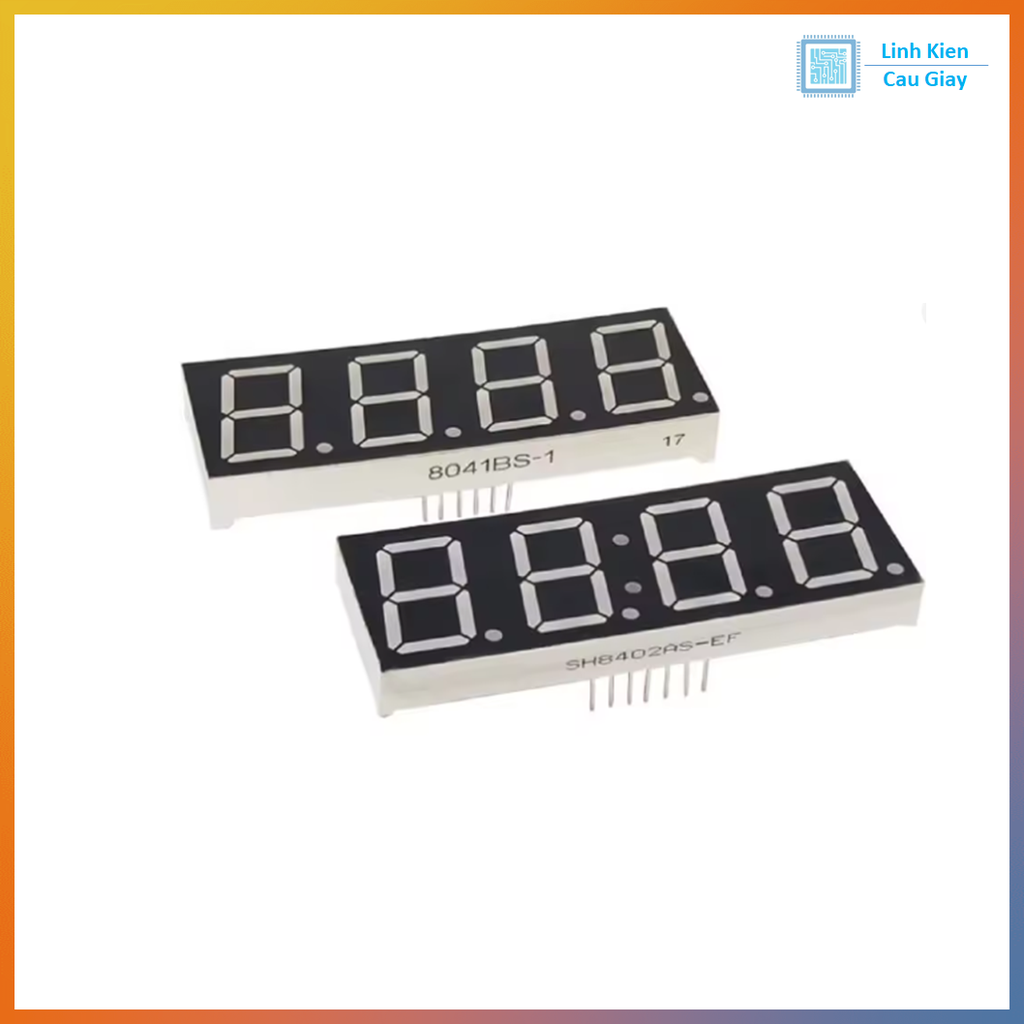

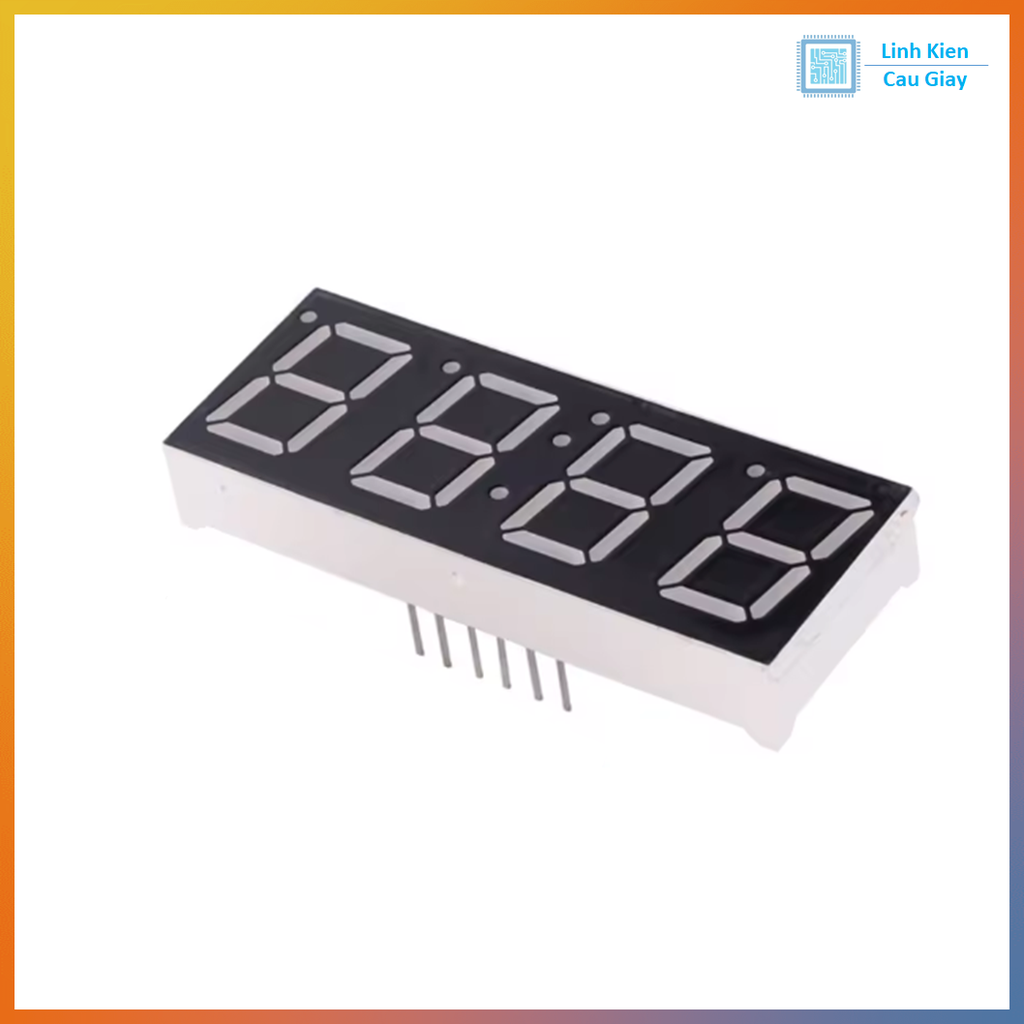

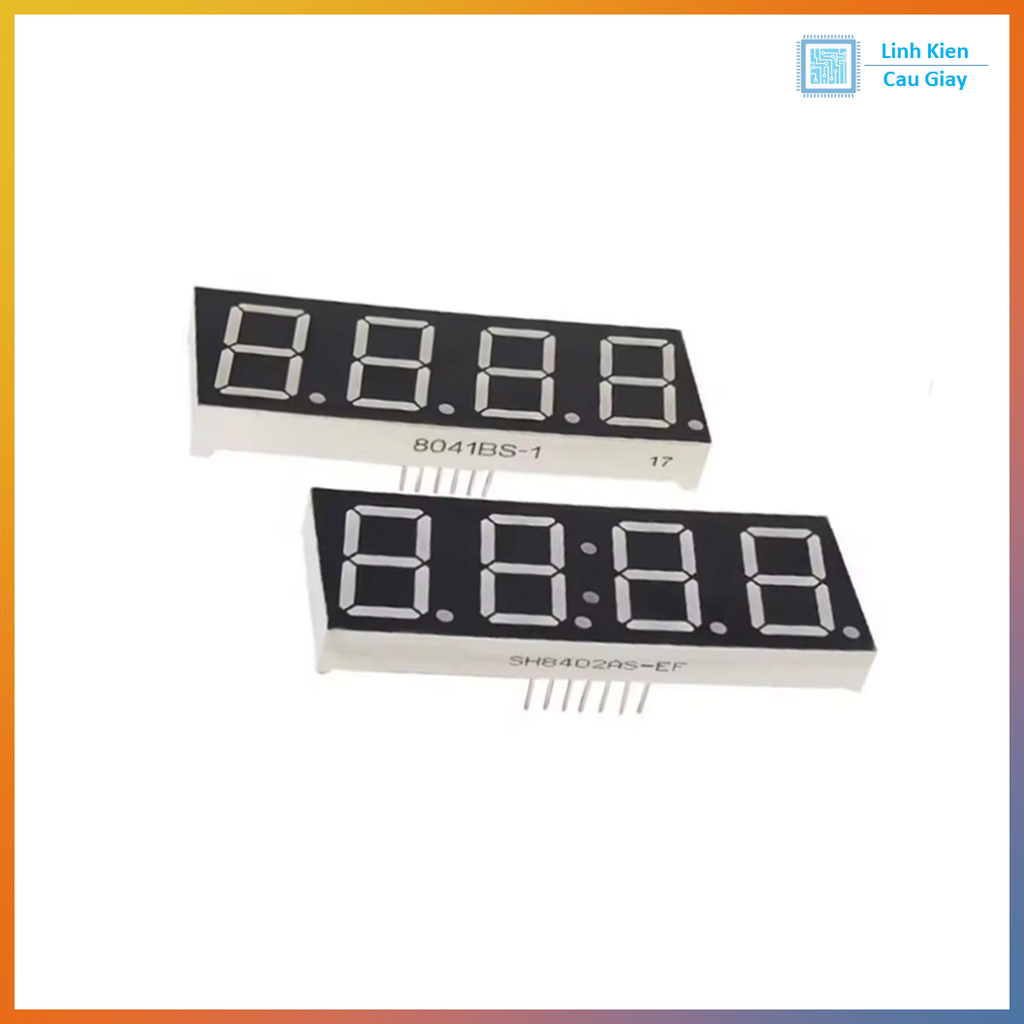

Led 7 thanh đồng hồ Anot Chung - Sáng Đỏ

Mô tả sản phẩm

LED 7 thanh hay còn được gọi là LED 7 đoạn, bao gồm 7 đoạn đèn LED được xếp lại với nhau thành hình chữ nhật. Khi các đoạn lập trình để chiếu sáng thì sẽ hiển thị chữ số của hệ thập phân hoặc thập lục phân. Đôi khi LED số 8 được hiển thị dấu thập phân khi có nhiều LED 7 thanh được nối với nhau để có thể hiển thị được các số lớn hơn 2 chữ số.

Thông số kĩ thuật

Với các đoạn LED trong màn hình đều được nối với các chân kết nối để đưa ra ngoài. Các chân này được gán các ký tự từ a đến g, chúng đại diện cho từng LED riêng lẻ. Các chân được kết nối với nhau để có thể tạo thành một chân chung.

Chân Pin chung hiển thị thường được sử dụng để có thể xác định loại màn hình LED 7 thanh đó là loại nào. Có 2 loại LED 7 thanh được sử dụng đó là Cathode chung (CC) và Anode chung (CA)

Hướng dẫn sử dụng

• Cathode chung (CC): Trong màn hình Cathode chung thì tất cả các cực Cathode cả các đèn LED được nối chung với nhau với mức logic “0” hoặc nối Mass (Ground). Các chân còn lại là chân Anode sẽ được nối với tín hiệu logic mức cao (HIGHT) hay  mức logic 1 thông qua 1 điện trở giới hạn dòng điện để có thể đưa điện áp vào phân cực ở Anode từ a đến G để có thể hiển thị tùy ý.
• Anode chung (CA): Trong màn hình hiển thị Anode chung, tất cả các kết nối Anode của LED 7 thanh sẽ được nối với nhau ở mức logic “1”, các phân đoạn LED riêng lẻ sẽ sáng bằng cách áp dụng cho nó một tín hiệu logic “0” hoặc mức thấp “LOW” thông qua một điện trở giới hạn dòng điện để giúp phù hợp với các cực Cathode với các đoạn LED cụ thể từ a đến g.

Nói chung là LED 7 thanh Anode chung thường phổ biến hơn vì các mạch điện thường sử dụng nối với nguồn chung. Với một số lưu ý rằng LED 7 thanh Cathode chung thông thường các mạch đều nối cực dương chung và ngược lại vì thế nếu nối với dương nguồn của mạch thì LED 7 đoạn Cathode chung sẽ không thể phát sáng.

Tùy thuộc vào các chữ số thập phân mà LED hiển thị. LED sẽ nên được phân cực thuận. Chẳng hạn, nếu hiển thị chữ số 0 thì chúng ta bắt buộc cần phải làm sáng 6 đoạn LED tương ứng đó à a, b, c, d, f. Do đó, các con số khác nhau sẽ được thể hiện từ 0 – 9 trên màn hình.

Bảng chân lý của LED 7 thanh

Đối với LED 7 thanh để hiển thị chính xác các con số từ 0 – 9 như mong muốn thì chúng ta cần phải tạo ra một bảng chân lý để giúp chúng ta nắm bắt và hiển thị những con số, ký tự một cách nhanh chóng và dễ dàng hơn.

Bảo hành

- Tất cả sản phẩm được đã được LKCG.VN kiểm tra và dãn tem trước khi gửi hàng

- Chính sách bảo hành sản phẩm của LKCG.VN được áp dụng: Tại đây

- Sản phẩm được kiểm tra khi quý khách yêu cầu.
