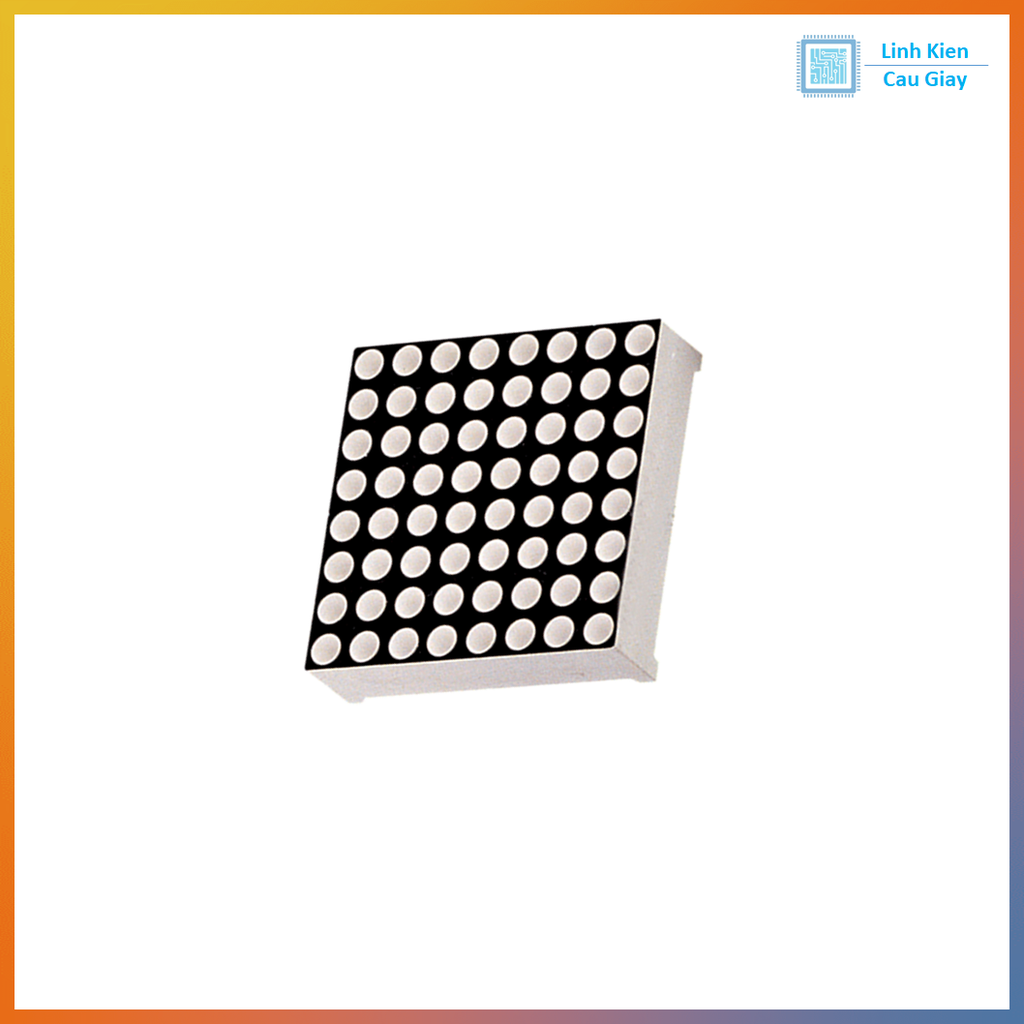

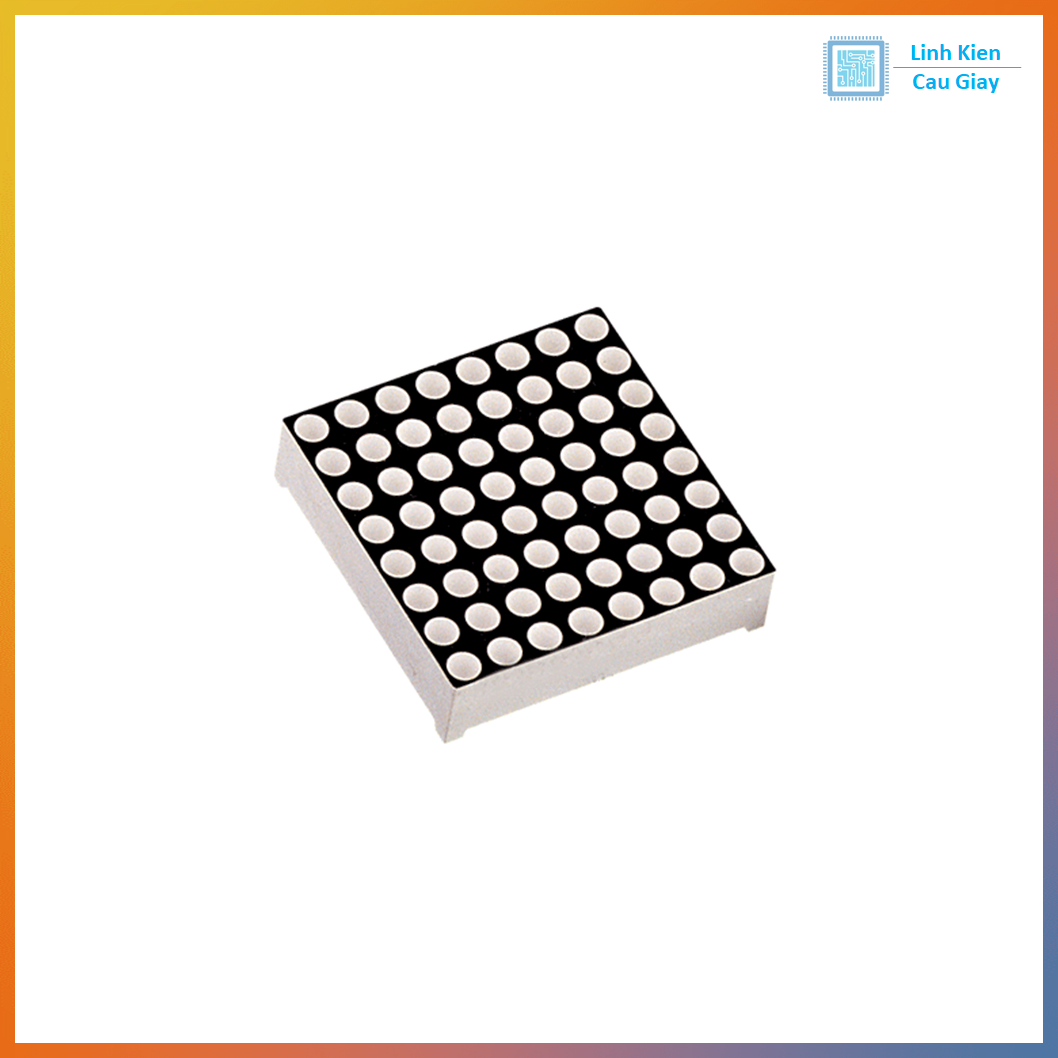

Linh kiện Led Matrix 8x8 các loại

Mô tả sản phẩm

Các chân led cột

Các chân này làm chân mass chung cho các chân hàng cột.

Các chân led ngang

Tất cả các chân bên dưới là chân nguồn chung của các LED.

Đặc tính ma trận LED 8 × 8

• Ma trận LED có thể hoạt động với các thiết bị ở điện áp thấp.
• Bất kỳ văn bản hoặc hình ảnh nào cũng có thể vẽ được trên ma trận.
• Ma trận phân cực thuận với điện áp từ 1.5 đến 2V.
• Ma trận có thể được thiết kế bằng các đèn LED mà không có bất kỳ yêu cầu đặc biệt nào.
• Lập trình có thể phức tạp đối với một số nhà phát triển. Nhưng có 1 bộ điều khiển giúp đơn giản hóa việc lập trình.
• Có thể thực hiện thao tác hiển thị như scrolling, blinking và nhiều mẫu hiển thị trên ma trận.

Ứng dụng ma trận LED

• Ma trận LED ứng dụng trên bảng hiệu quảng cáo.
• Hầu hết các nhà phát triển sử dụng nó để thiết kế trò chơi rắn săn mồi.
• Xung clock của ma trận cũng được một số công ty sử dụng
• Các xung clock cũng có ma trận để tạo sự hấp dẫn và độc đáo.

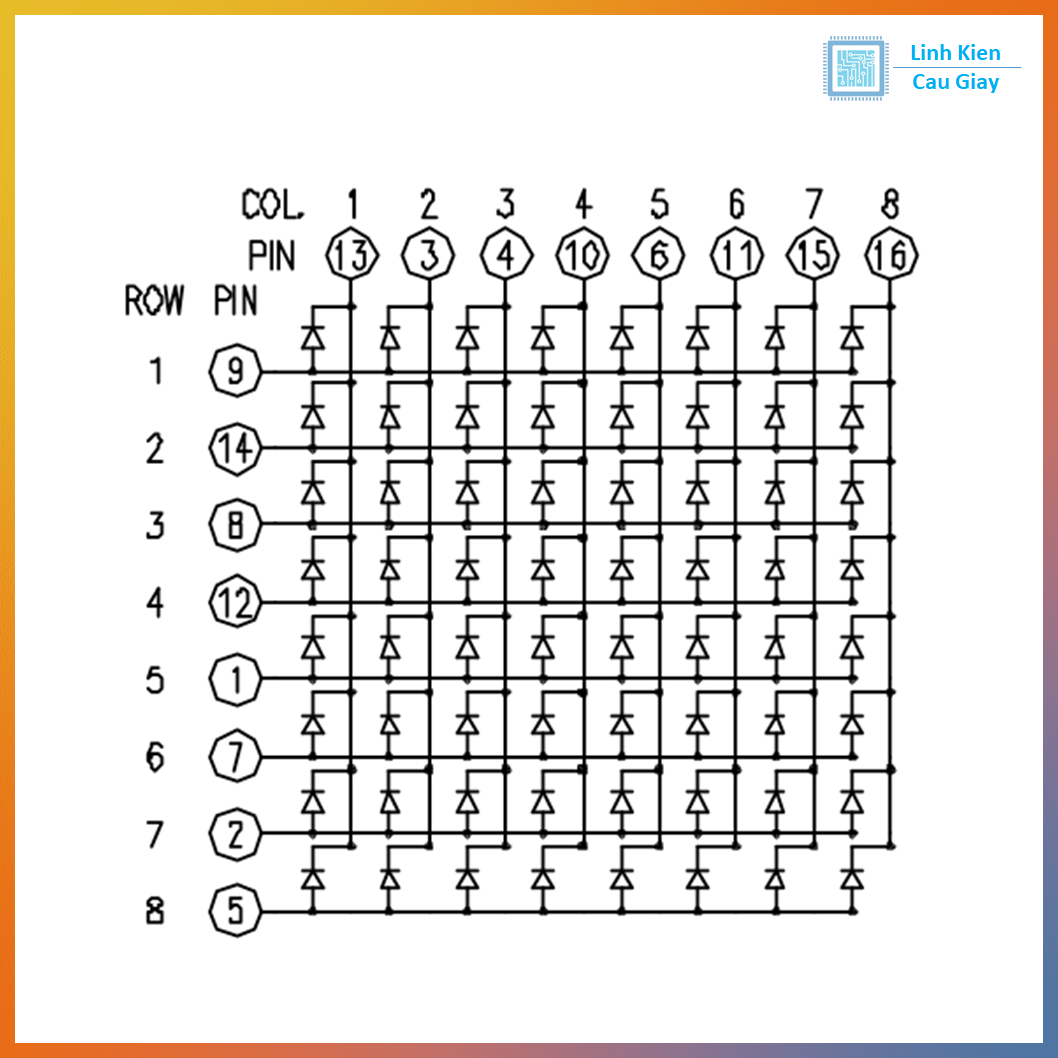

Cấu tạo bên trong ma trận LED 8 × 8

Để hiểu cấu trúc bên trong ma trận LED, trước tiên, hãy tìm hiểu một đèn LED đơn giản. Đèn LED có hai chân sử dụng nguồn DC để phát sáng. Trong ma trận này, có 8 hàng và 8 cột.

Chân dương của LED là chung cho các led trên cùng 1 hàng và chân âm của LED là chung cho các led trên cùng 1 cột. Tất cả các chân led hàng sẽ kết nối với cực dương của nguồn điện và nối đất của nguồn điện sẽ đi đến các chân led cột.

Bật nguồn cho một hàng và một cột sẽ chỉ bật một đèn LED duy nhất. Ví dụ, nguồn điện áp cấp cho hàng 3 và cột 3 thì đèn led trong ma trận 3 × 3 sẽ bật.

Trong ma trận, toàn bộ hàng có thể bật bằng cách cấp nguồn nhưng tất cả các cột phải có đầu nối mass. Quá trình tương tự sẽ diễn ra với cột. Ma trận LED có trên thị trường dưới dạng module được thiết kế sẵn nhưng chúng có chi phí cao hơn so với loại tự thiết kế.

Cách sử dụng ma trận 8 × 8 LED

Ma trận dễ sử dụng với mọi thiết bị. Có thể được điều khiển trực tiếp bằng nguồn điện hoặc các linh kiện tương thích chuẩn CMOS / TTL. Điện áp yêu cầu cơ bản của ma trận tối đa là 2V. Để sử dụng ma trận, nên sử dụng điện trở 220ohm.

Các thiết bị chuẩn logic CMOS / TTL cấp đầu ra tối đa 5V. Để hạ điện áp, có thể sử dụng các điện trở. Các điện trở sẽ kết nối ở mỗi hàng và cột led. Để sử dụng ma trận có hai phương pháp, một là dùng bộ điều khiển và hai là điều khiển trực tiếp.

Phương pháp điều khiển trực tiếp là đáng tin cậy và phức tạp nhưng ở đây chúng ta sẽ sử dụng bộ điều khiển để hiển thị dữ liệu lên ma trận.

Giao tiếp ma trận LED 8 × 8 với Arduino

IC điều khiển Max7219 sử dụng ở mạch bên dưới để hoạt động. Yêu cầu lập trình để hoạt động với Arduino. Arduino có thư viện hỗ trợ để hiển thị lên module ma trận 1388A nhờ IC điều khiển Max7219.
