Mạch Gỡ Lỗi USB 8 Kênh MCU ARM FPGA Debug 24M



Mô tả sản phẩm

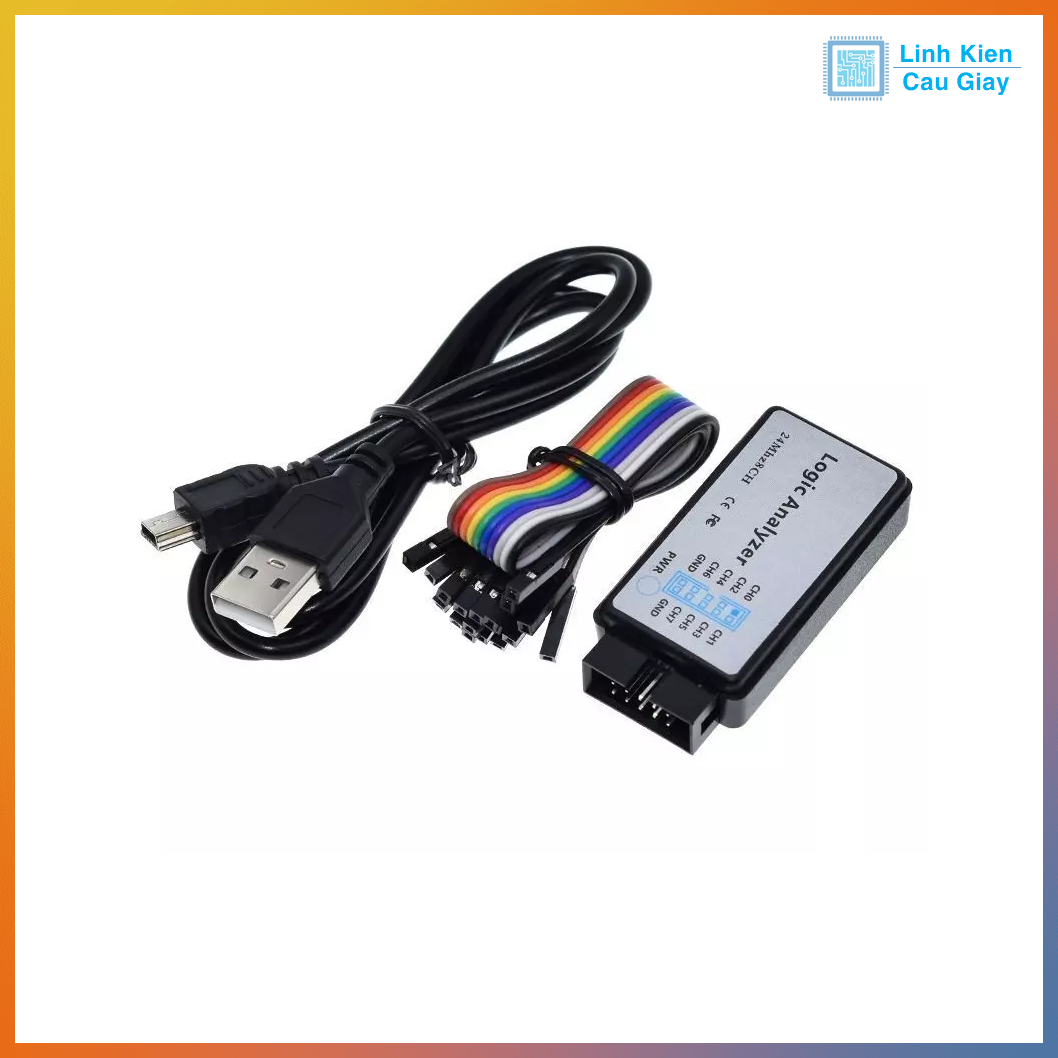

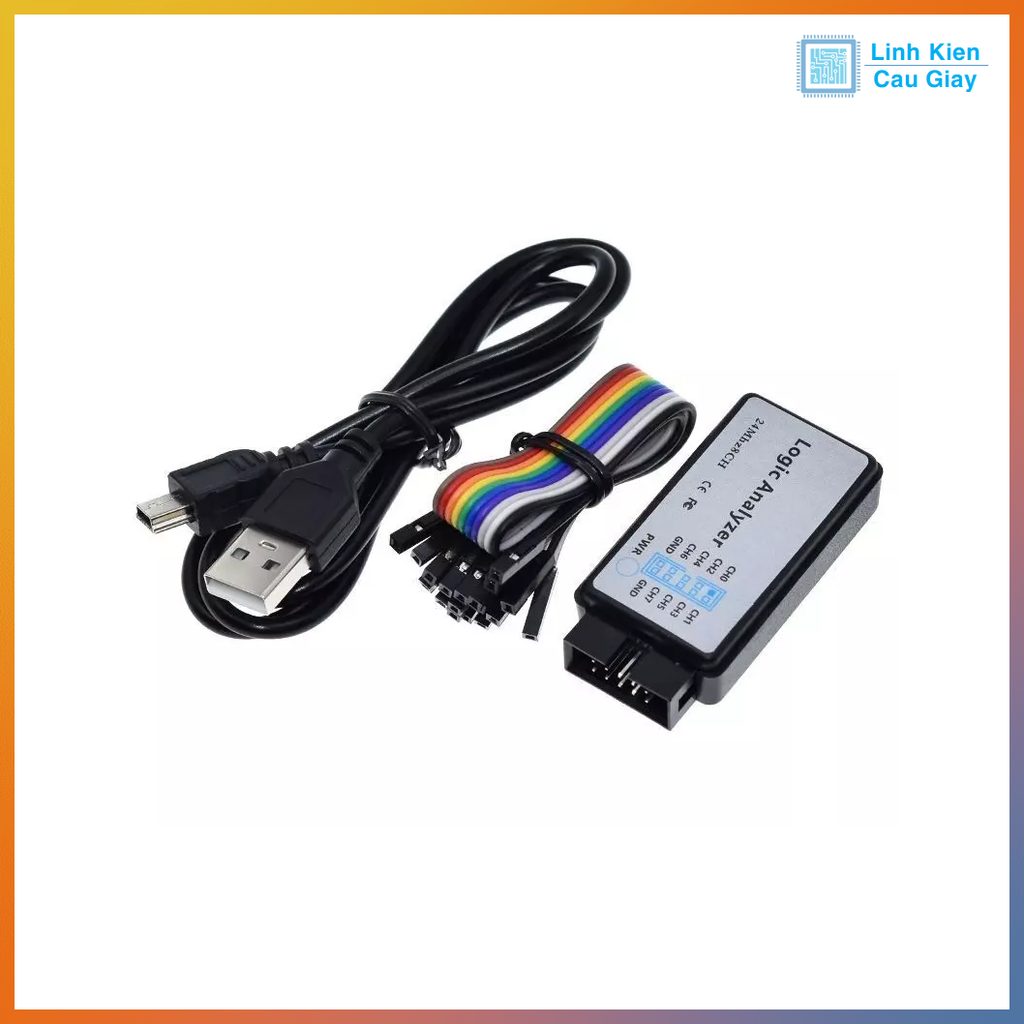

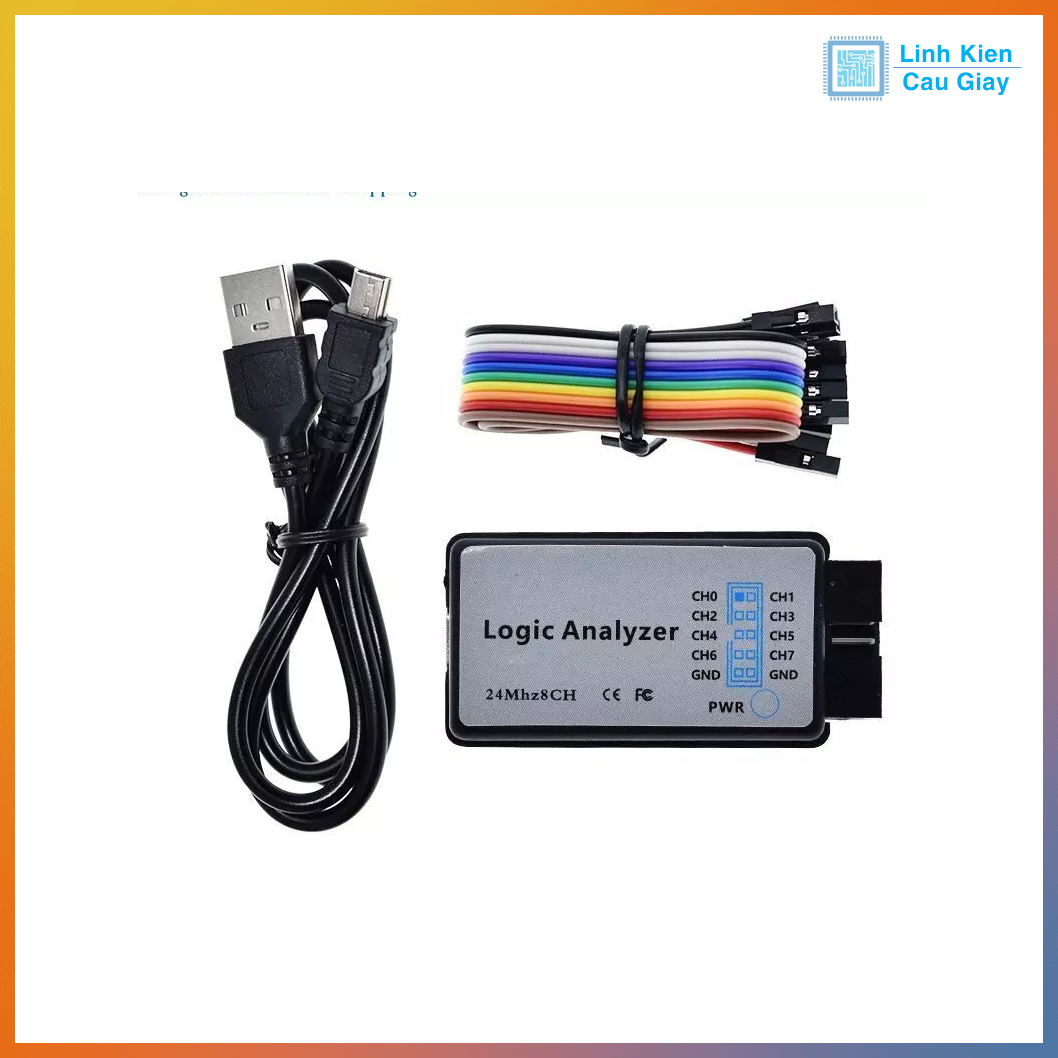

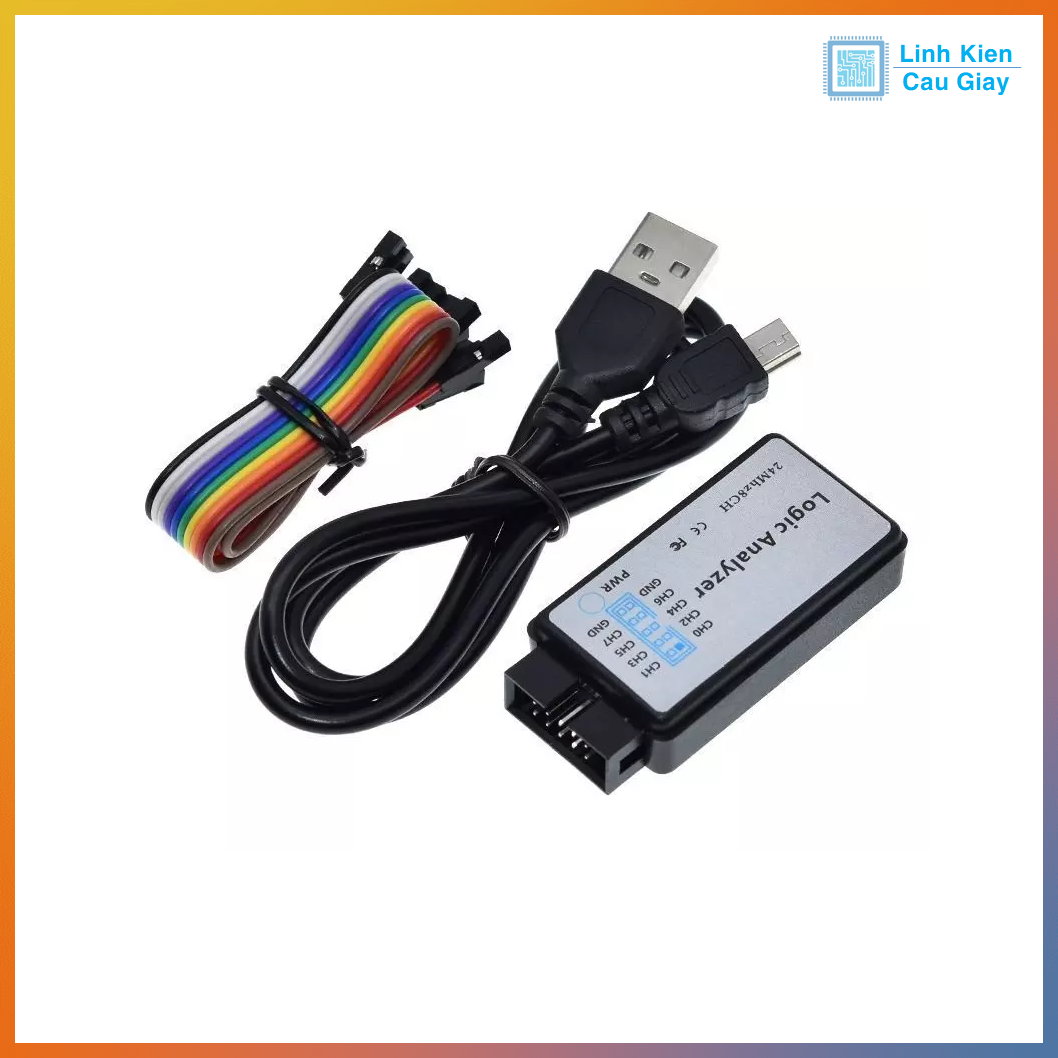

Mạch gỡ lỗi USB 8 kênh Debug 24Mlogic analyzer nhỏ gọn, kết nối qua cổng USB, hỗ trợ phân tích tín hiệu số với tần số lấy mẫu tối đa 24MHz. Thiết bị có 8 kênh tín hiệu, tương thích với nhiều chuẩn giao tiếp số như UART, I²C, SPI, CAN, LIN... giúp người dùng dễ dàng theo dõi, bắt lỗi, và phân tích hệ thống vi điều khiển (MCU), ARM Cortex, và FPGA.

Mạch tương thích với phần mềm Sigrok/PulseView, dễ cài đặt trên Windows, Linux, MacOS. Đây là một công cụ rẻ, tiện lợi, được sử dụng rộng rãi trong nghiên cứu, giảng dạy và phát triển nhúng.

Ứng dụng

  • Gỡ lỗi (debug) tín hiệu số trong MCU, ARM, FPGA.

  • Phân tích giao tiếp UART, I²C, SPI, 1-Wire, CAN bus.

  • Dùng trong nghiên cứu – giảng dạy vi điều khiển.

  • Xác minh logic, đo kiểm tín hiệu trong dự án IoT, nhúng, robot.

Đặc điểm nổi bật

  • Kích thước nhỏ gọn, cắm trực tiếp USB.

  • 8 kênh tín hiệu, đo nhiều đường logic song song.

  • Tốc độ lấy mẫu lên tới 24MHz.

  • Hỗ trợ nhiều giao thức truyền thông số.

  • Dùng phần mềm PulseView (Sigrok) miễn phí, đa nền tảng.

  • Giá thành thấp, phù hợp cho sinh viên, maker, kỹ sư điện tử.

Thông số kĩ thuật

  • Số kênh: 8 kênh đầu vào logic.

  • Tốc độ lấy mẫu: tối đa 24MHz.

  • Điện áp logic hỗ trợ: 1.8V – 5.5V.

  • Giao diện kết nối: USB 2.0.

  • Phần mềm hỗ trợ: Sigrok / PulseView (Windows, Linux, Mac).

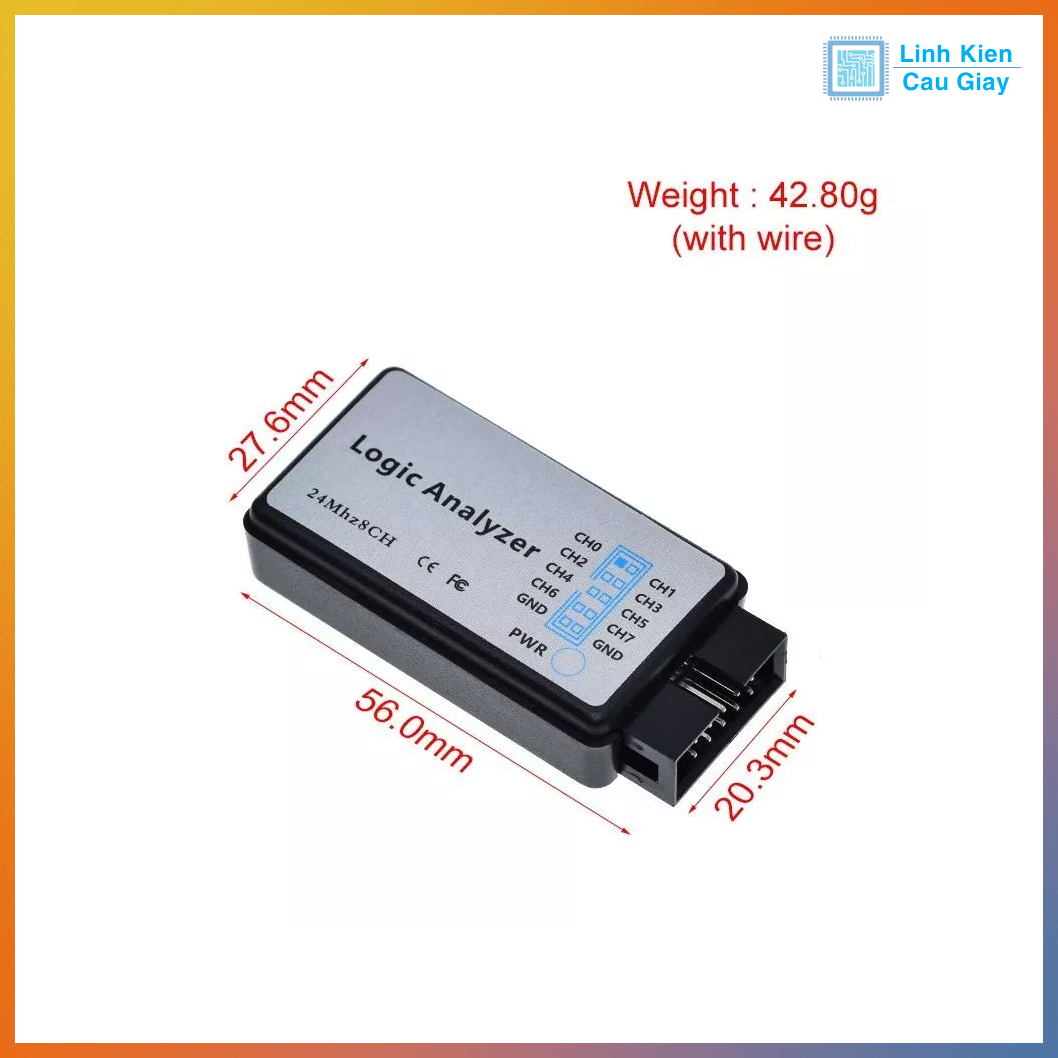

  • Kích thước PCB: nhỏ gọn ~50×25mm.

  • Dây tín hiệu: đi kèm cáp Dupont ra chân cắm logic.

Hướng dẫn sử dụng

  • Cắm mạch vào USB máy tính.

  • Cài đặt phần mềm PulseView (miễn phí).

  • Kết nối dây tín hiệu từ mạch vào hệ thống cần debug.

  • Chọn kênh, thiết lập tần số lấy mẫu.

  • Quan sát và phân tích dạng sóng, dữ liệu giao tiếp.

Hình ảnh
