Mạch nạp PICkit 2 cho vi điều khiển PIC

Mô tả sản phẩm

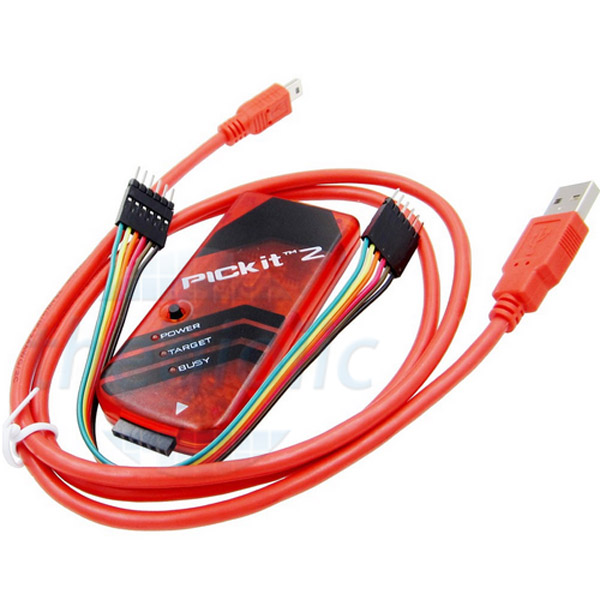

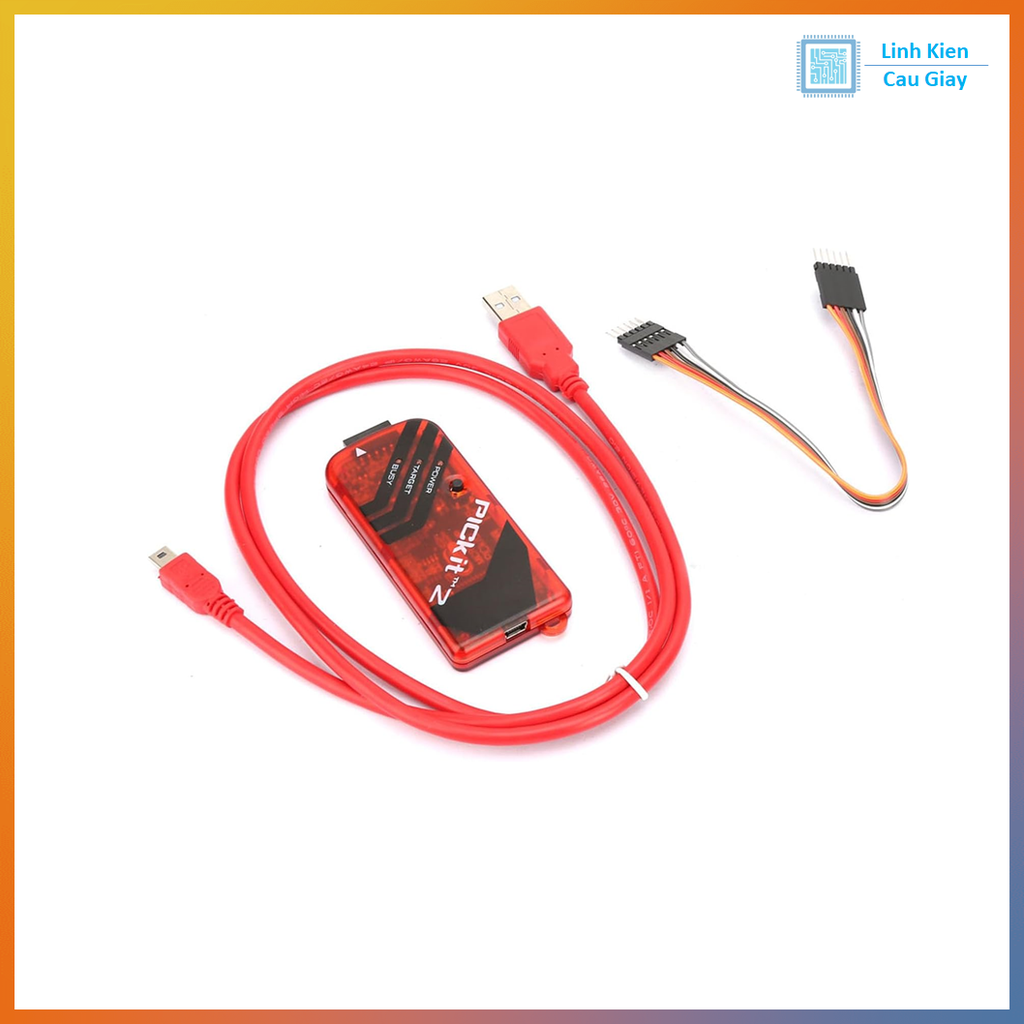

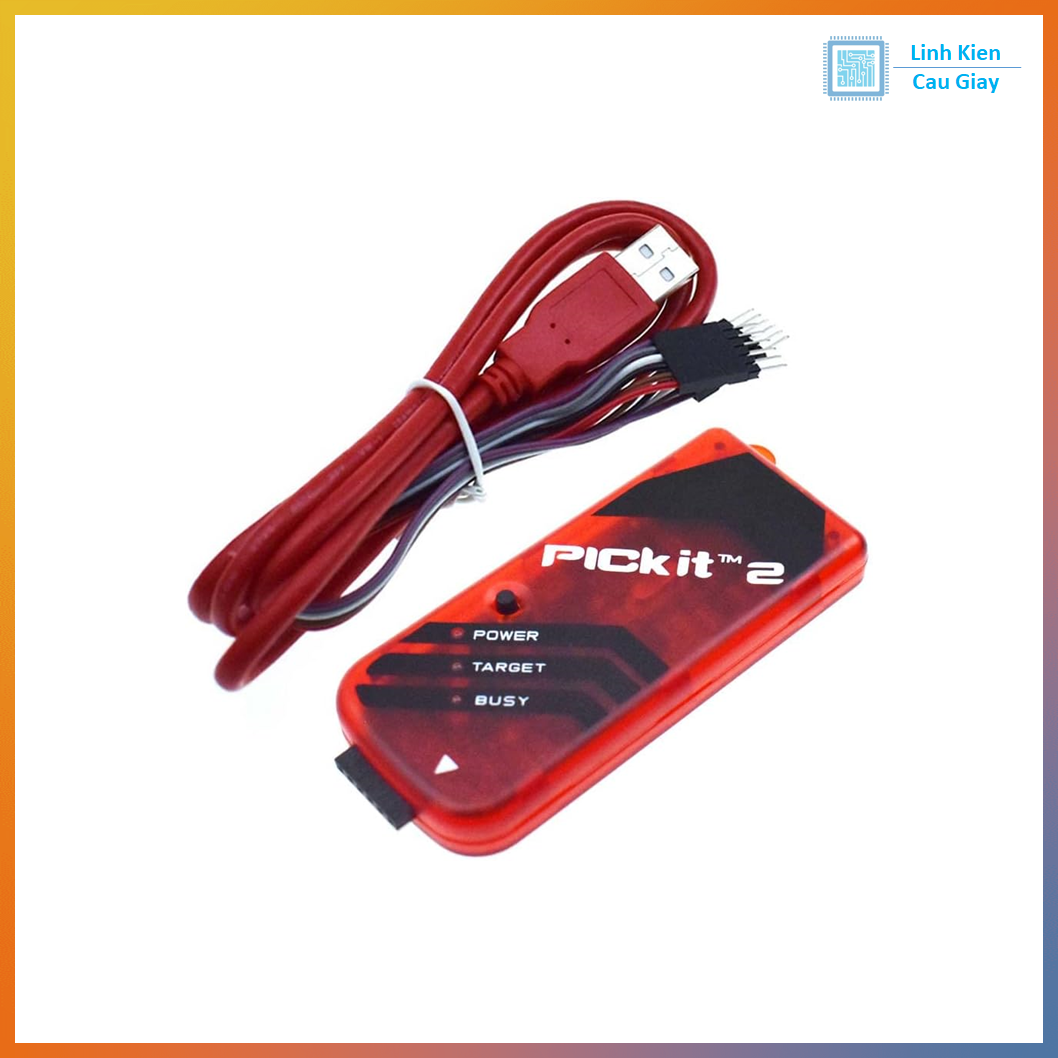

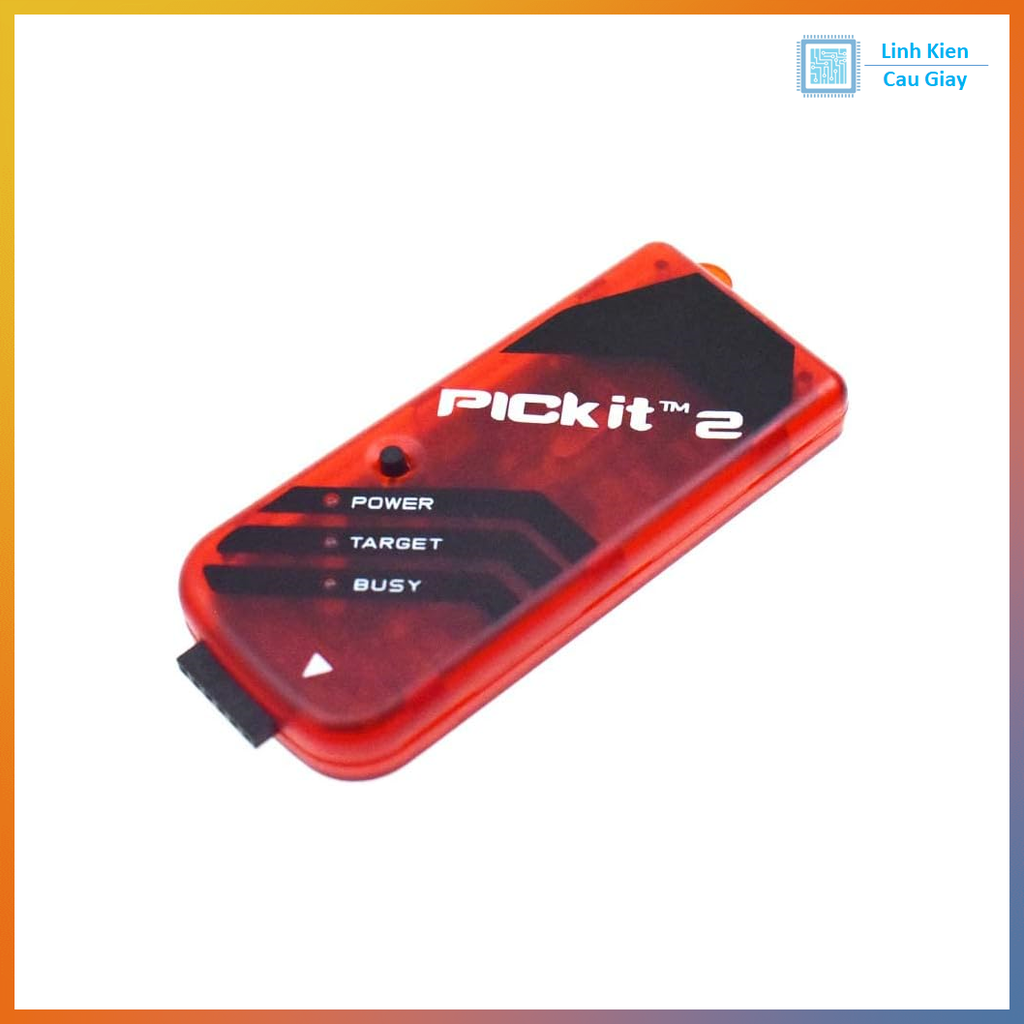

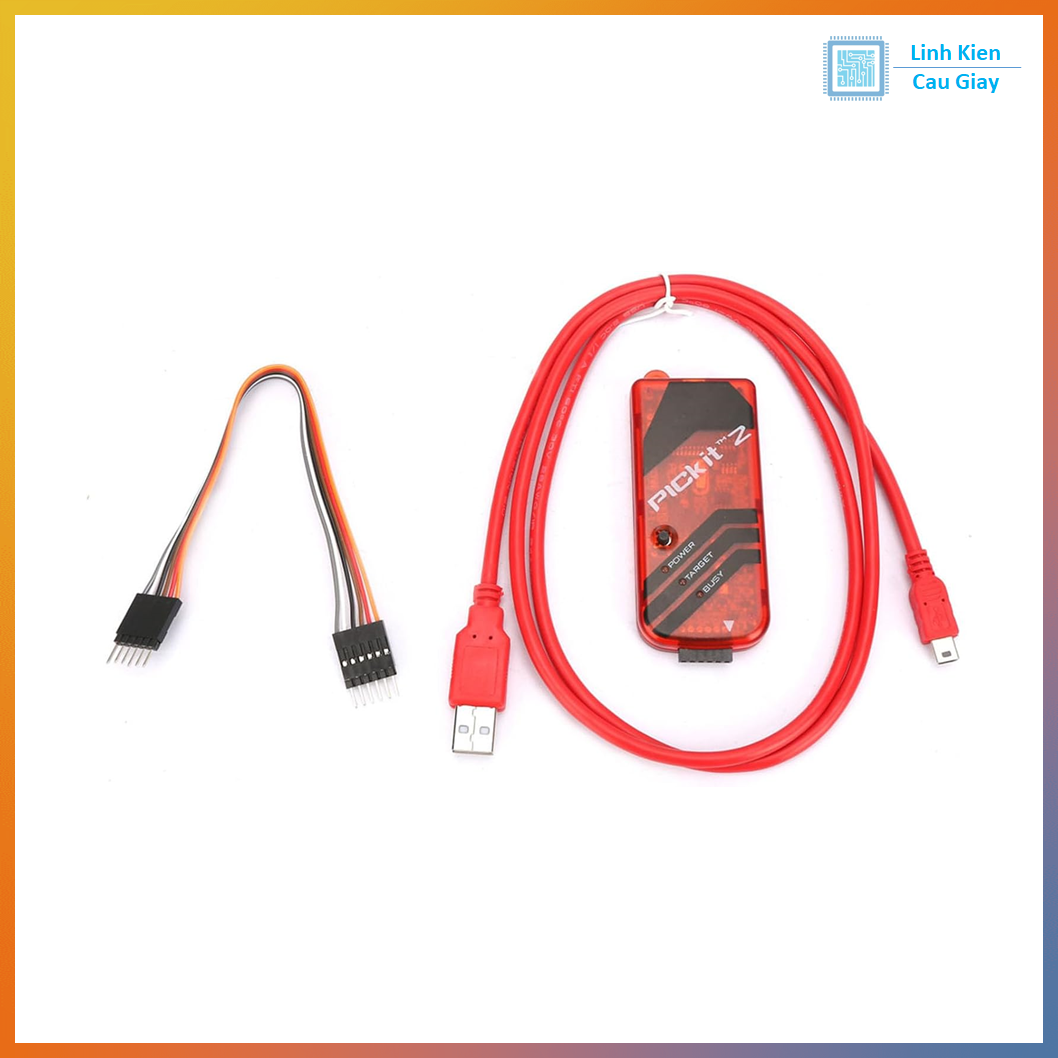

Mạch nạp PICkit 2 là bộ nạp và debug (gỡ lỗi) trong mạch dành cho các dòng vi điều khiển Microchip PIC.
Mạch kết nối với máy tính qua cổng USB, hỗ trợ làm việc với phần mềm MPLAB / MPLAB X hoặc phần mềm PICkit 2 Programmer độc lập.

Board thường dùng để:

• Nạp chương trình cho PIC10, PIC12, PIC16, PIC18, một số dòng PIC24, dsPIC

• Nạp được cả EEPROM 24Cxx, 25Cxx (tùy phiên bản, qua socket ngoài)

Thiết kế nhỏ gọn, có LED báo trạng thái, sử dụng đầu cắm ICSP 6 chân, phù hợp cho phòng lab, sinh viên, DIY, trung tâm đào tạo, xưởng nghiên cứu.

Ứng dụng

• Nạp chương trình cho các mạch sử dụng vi điều khiển PIC

• Debug, chạy từng bước chương trình trực tiếp trên mạch thật

• Nạp ROM cho các mạch điều khiển, mạch công nghiệp dùng PIC

• Hỗ trợ dạy học, làm thí nghiệm về lập trình vi điều khiển tại trường học, phòng STEM, câu lạc bộ robot

• Dùng trong R&D, sửa chữa thiết bị, nâng cấp firmware cho sản phẩm dùng PIC

Sơ đồ chân

Tùy hướng in trên board, nhưng chuẩn tiêu chuẩn của PICkit 2 như sau:

1. VPP / MCLR – Điện áp lập trình, chân reset / MCLR của vi điều khiển

2. VDD – Cấp nguồn cho mạch đích (Target Power)

3. VSS – Mass, nối GND chung với mạch đích

4. PGD (ICSPDAT) – Chân dữ liệu trong quá trình nạp / debug

5. PGC (ICSPCLK) – Chân xung clock nạp / debug

6. AUX – Chân phụ, một số ứng dụng đặc biệt (thường không dùng)

Khi thiết kế mạch, chỉ cần đưa đúng 5–6 chân ICSP này ra header 6P là có thể cắm trực tiếp mạch nạp vào.

Thông số kĩ thuật

• Kết nối PC: USB 2.0, cấp nguồn trực tiếp từ cổng USB

• Điện áp làm việc: 5V từ USB, có mạch ổn áp cho phần nạp

• Điện áp cấp cho mạch đích (VDD Target): khoảng 2,5 – 5V (tùy cấu hình)

• Hỗ trợ chip: các dòng Microchip PIC10 / PIC12 / PIC16 / PIC18, một số PIC24, dsPIC (xem thêm danh sách trong phần mềm PICkit 2)

• Chế độ hoạt động: Program, Read, Verify, Erase, Debug

• Có LED báo Power, Busy, Error (tùy PCB)

• Giao diện phần mềm:

  • MPLAB / MPLAB X IDE

  • Phần mềm độc lập PICkit 2 Programmer

Hướng dẫn sử dụng

• Cài đặt driver và phần mềm PICkit 2 Programmer hoặc MPLAB trên máy tính.

• Kết nối mạch nạp PICkit 2 với máy tính bằng cáp USB.

• Trên mạch đích, đưa 5–6 chân VPP, VDD, VSS, PGD, PGC (AUX nếu cần) ra header ICSP đúng thứ tự.

• Cắm đầu ICSP của PICkit 2 vào mạch đích, đảm bảo chung mass GND.

• Mở phần mềm, chọn đúng loại chip PIC đang dùng.

• Nạp file .HEX → nhấn Write để ghi chương trình; có thể dùng Read / Verify / Erase tùy nhu cầu.

• Khi debug, cấu hình trong MPLAB để chạy chế độ Debugger – PICkit 2, có thể đặt breakpoint, chạy từng bước.

• Sau khi nạp xong, rút mạch nạp, cho mạch đích chạy độc lập.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
