Mạch Nạp ROM/EEPROM/Flash CH341A Qua USB – Hỗ Trợ 24Cxx, 25xxx, 93Cxx, Dùng Với SOP8 Clip & Adapter 1.8V

Mô tả sản phẩm

CH341A USB là mạch nạp/đọc/ghi EEPROM 24Cxx (I²C) và SPI Flash 25xxx trực tiếp từ máy tính qua cổng USB. Phù hợp cứu BIOS PC/Laptop, nạp firmware TV/Router/Camera IP, sao lưu & khôi phục dữ liệu. Hỗ trợ kẹp SOP8 làm việc in-circuit (tùy tình huống), đi kèm socket ZIF tiện thay chip rời. Trình điều khiển và phần mềm dễ dùng, thư viện mã chip phong phú.

Ứng dụng

• Cứu BIOS, nạp lại firmware thiết bị: PC/Laptop, TV, màn hình, router, camera IP, đầu phát.

• Đọc/ghi EEPROM 24Cxx/93Cxx và SPI Flash 25xxx để backup/restore.

• Phòng lab, sửa chữa điện tử, IoT và nghiên cứu STEM.

Sơ đồ chân

• Với SPI Flash 25xxx: dùng các chân VCC, GND, CS, CLK, MOSI (DI), MISO (DO), WP, HOLD theo thứ tự của socket/kẹp; Pin 1 trên chip trùng dấu chấm/khuyết và hướng màu/điểm trên dây kẹp.

• Với EEPROM 24Cxx: kết nối VCC, GND, SDA, SCL đúng sơ đồ trên mạch/adapter; các chân địa chỉ A0–A2 thiết lập theo nhu cầu.

• Khi kẹp SOP8 in-circuit: tắt nguồn bo mạch chính, cô lập nguồn và tín hiệu xung đột; nếu cần dùng adapter 1.8V cho chip 1.8V.

Thông số kĩ thuật

• Chip giao tiếp: CH341A.

• Kết nối: USB 2.0 (nguồn từ cổng USB).

• Điện áp mục tiêu: 3.3V mặc định; hỗ trợ 5V cho một số EEPROM; 1.8V cần adapter rời.

• Hỗ trợ IC: 24Cxx (I²C), 25xxx (SPI), 93Cxx (tùy phần mềm).

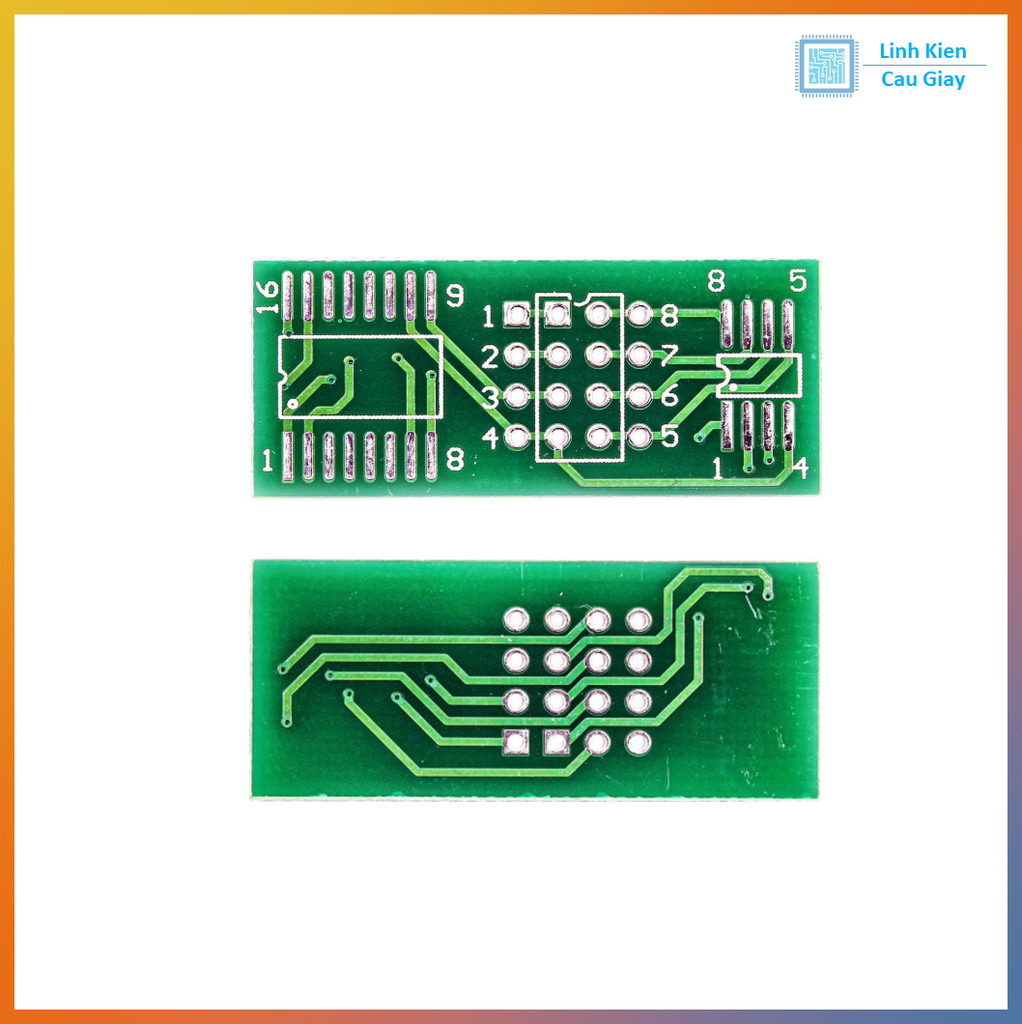

• Giao diện nạp: Socket ZIF trên board, Header 1.27/2.54mm ra kẹp SOP8.

• Hệ điều hành: Windows / Linux (Mac cần driver/phần mềm tương thích).

• Phần mềm thường dùng: CH341A Programmer, AsProgrammer, NeoProgrammer (tùy lựa chọn).

Hướng dẫn sử dụng

• Cài driver CH341 và phần mềm nạp tương thích.

• Chọn đúng mã chip trong phần mềm.

• Kết nối chip: cắm vào Socket ZIF hoặc kẹp SOP8; kiểm tra Pin 1 và điện áp phù hợp (3.3V/1.8V).

• Nhấn Read/ID để xác nhận kết nối; Backup dữ liệu gốc trước khi Erase/Program/Verify.

• Nếu đọc/ghi lỗi: tắt nguồn bo mạch đích, làm sạch chân IC bằng IPA, rút ngắn dây, kiểm tra WP/HOLD, dùng adapter 1.8V cho chip thấp áp.

• Sau khi nạp xong, Verify lại và lắp chip về bo mạch.

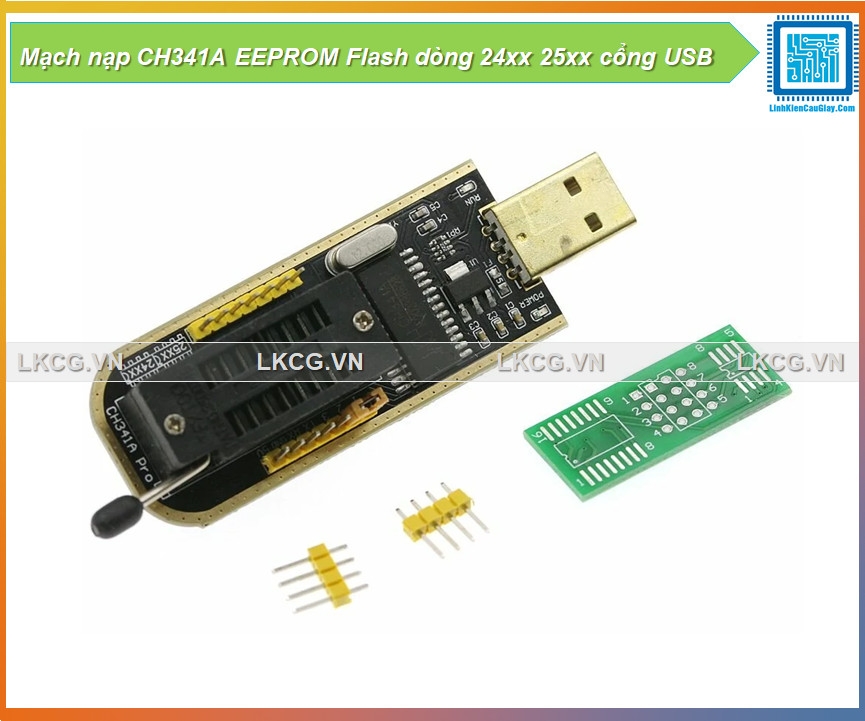

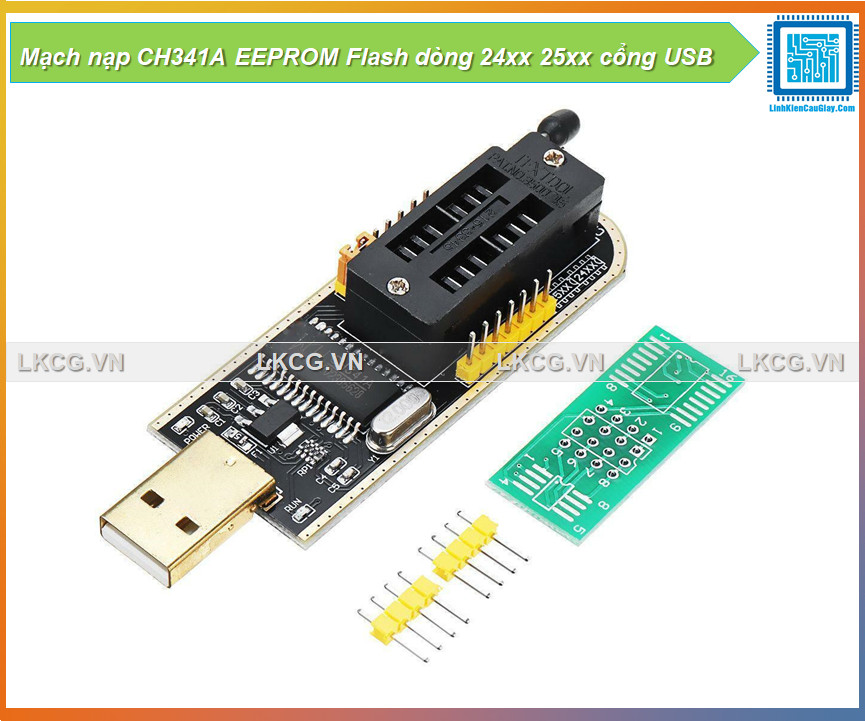

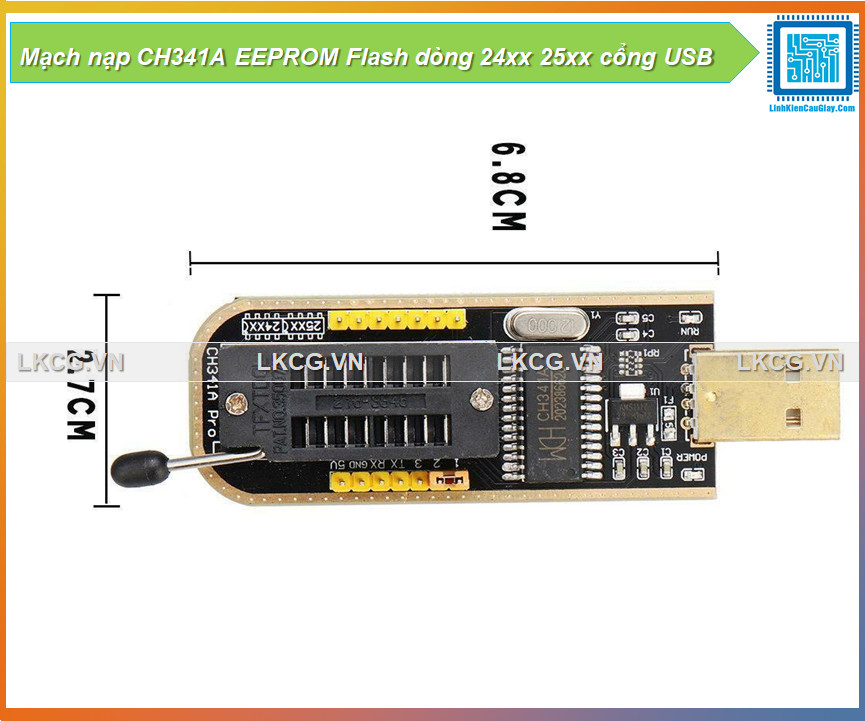

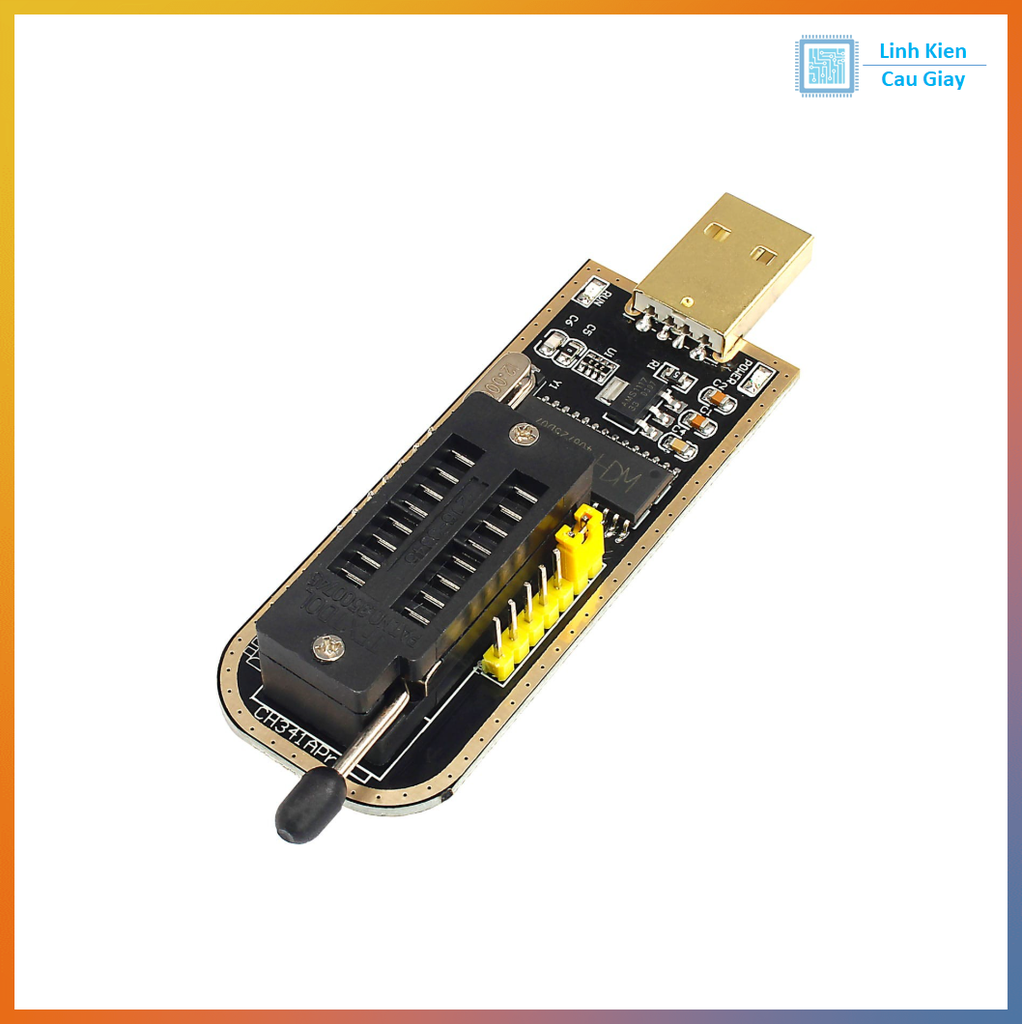

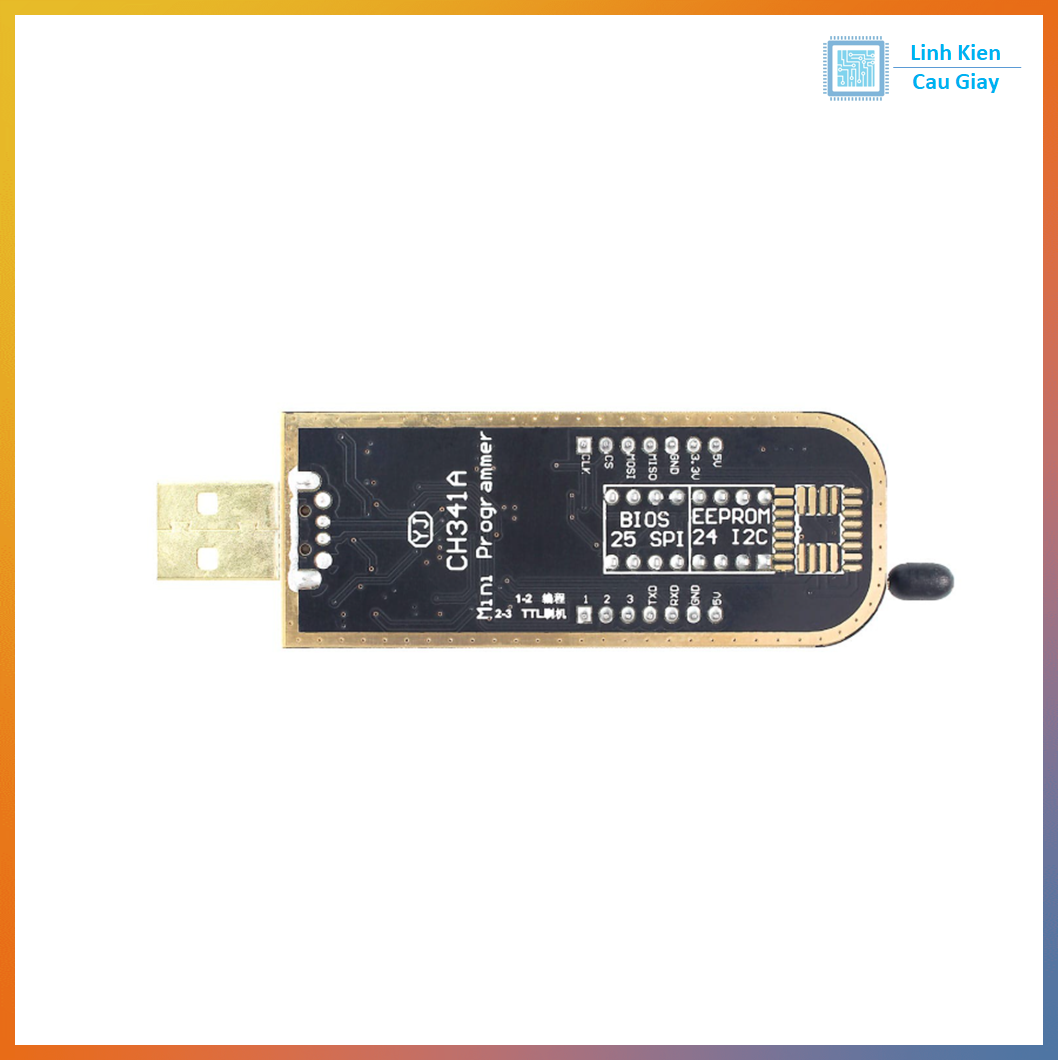

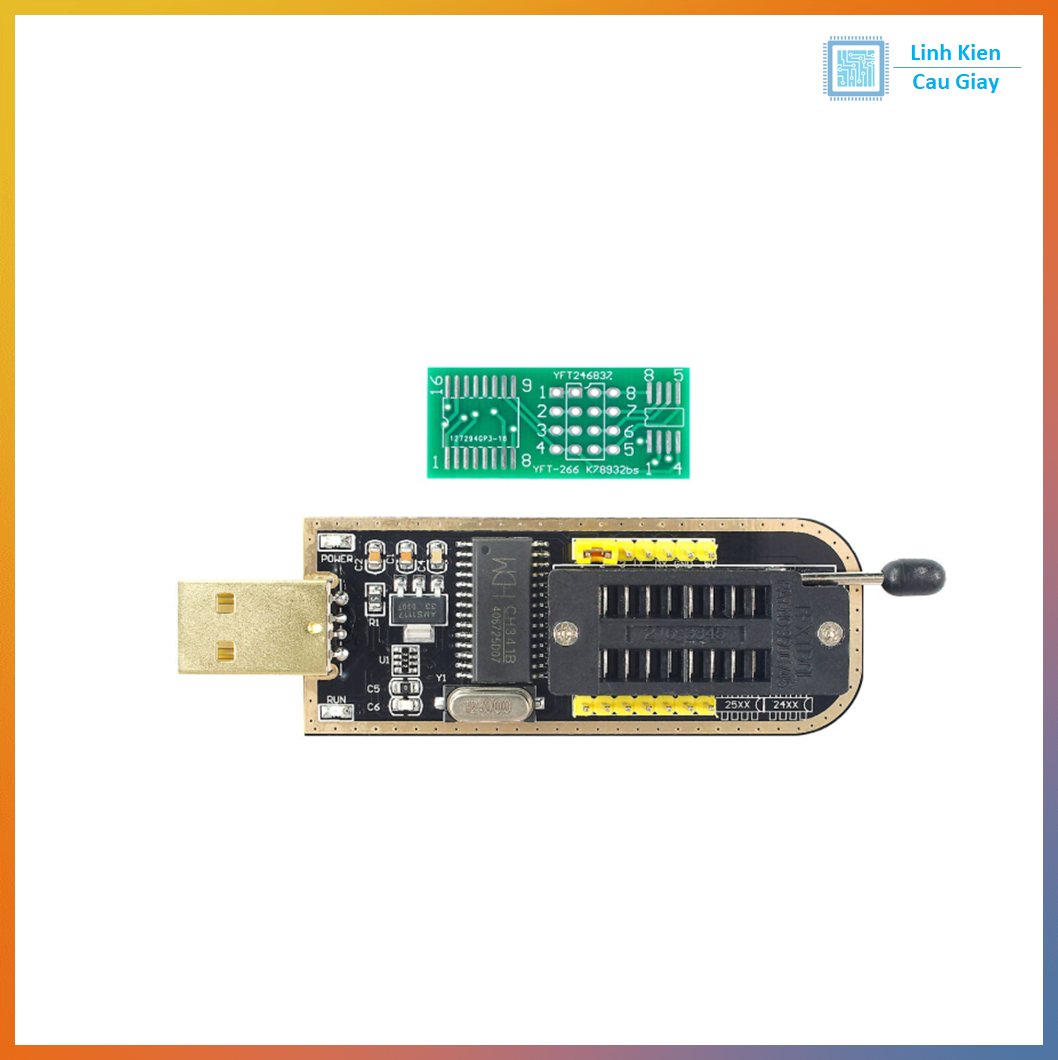

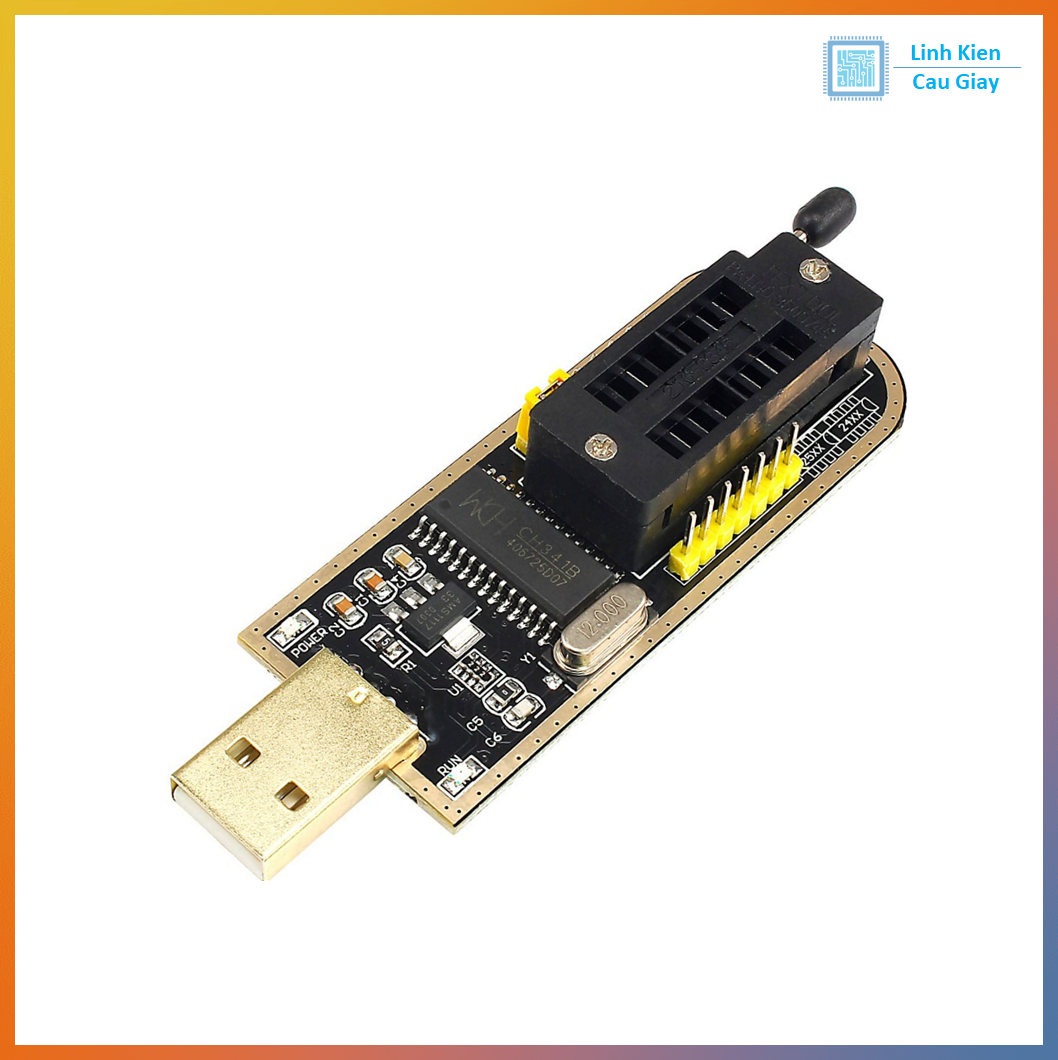

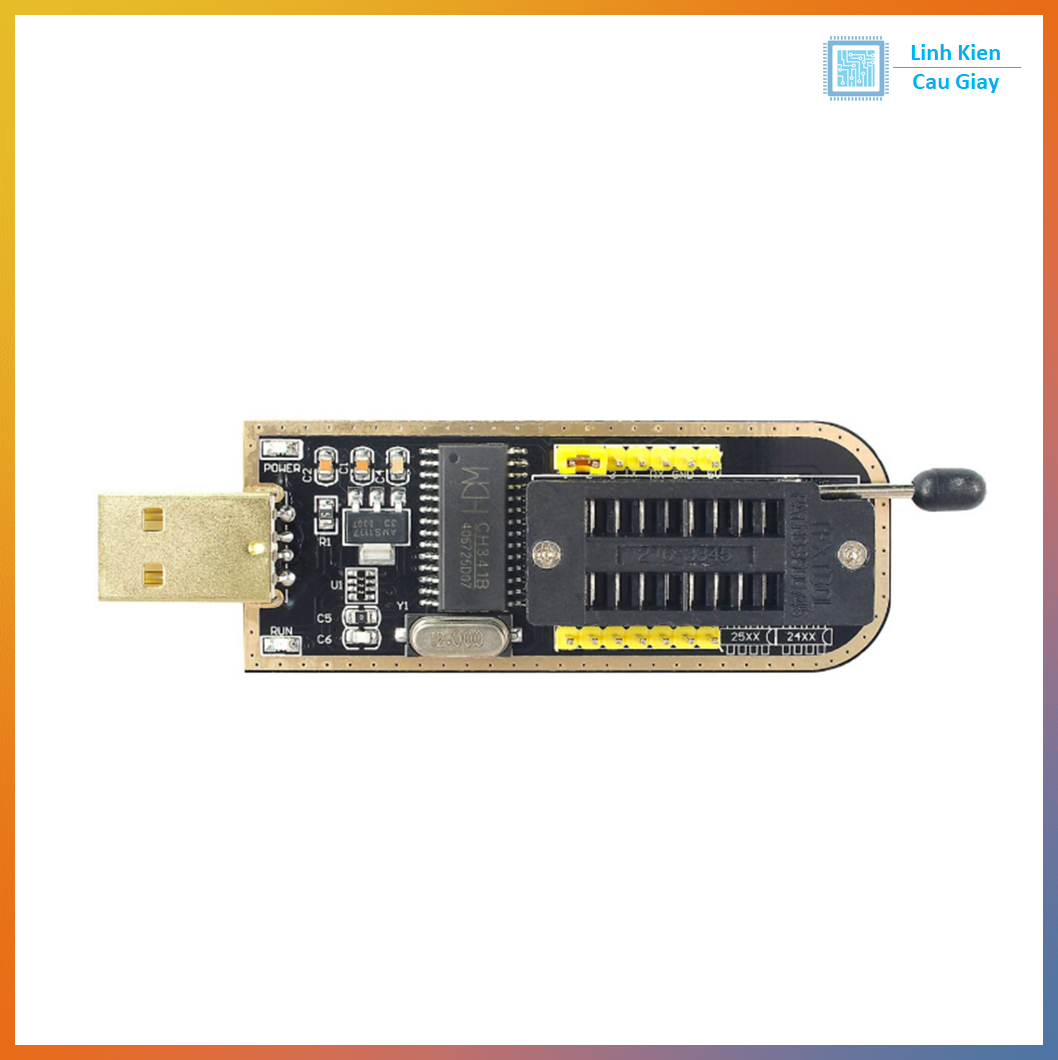

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
