Mạch Nạp ST-Link Mini V2 STM8 STM32 JTAG/SWD

Mô tả sản phẩm

Mạch Nạp ST-Link Mini V2 là công cụ lập trình và gỡ lỗi hiệu quả cho vi điều khiển STM8 và STM32 của STMicroelectronics. Sử dụng giao thức SWIM (cho STM8) và JTAG/SWD (cho STM32), module hỗ trợ nạp firmware, debug thời gian thực, và chạy các chương trình tốc độ cao. Với thiết kế nhỏ gọn, vỏ nhôm bền bỉ, và tích hợp cầu chì tự phục hồi 500mA, ST-Link Mini V2 đảm bảo an toàn và ổn định. Module dễ dàng tương thích với các phần mềm như STM32 ST-LINK Utility, STVD, và Keil, lý tưởng cho các dự án DIY, học tập, và phát triển công nghiệp.

Đặc điểm nổi bật:

• Hỗ trợ nạp và gỡ lỗi STM8 (SWIM) và STM32 (JTAG/SWD).

• Thiết kế siêu nhỏ gọn, vỏ nhôm bền, tích hợp cáp USB.

• Cầu chì tự phục hồi 500mA bảo vệ ngắn mạch.

• Hỗ trợ điện áp đầu ra 3.3V/5V cho mạch bên ngoài.

• Tương thích với nhiều IDE: STM32 CubeIDE, Keil, IAR, STVD.

Ứng dụng

• Lập trình STM8/STM32: Nạp firmware cho vi điều khiển STM8 và STM32 trong các dự án điện tử.

• Gỡ lỗi thời gian thực: Debug chương trình với chế độ chạy toàn tốc, breakpoint, và xem biến/register.

• Dự án DIY: Tích hợp vào các dự án Arduino, robot, hoặc hệ thống nhúng.

• Học tập và thực hành: Dùng trong các bài học về vi điều khiển và lập trình nhúng.

• Phát triển công nghiệp: Ứng dụng trong thiết kế mạch, thử nghiệm sản phẩm, và sản xuất hàng loạt.

Sơ đồ chân

Mạch Nạp ST-Link Mini V2 có các chân kết nối chính:

• STM32 (SWD):

  • SWCLK → TCK (PA14).

  • SWDIO → TMS (PA13).

  • 3.3V → 3.3V.

  • GND → GND.

• STM8 (SWIM):

  • SWIM → SWIM.

  • RST → NRST.

  • 3.3V → 3.3V.

  • GND → GND.

• USB: Cổng Mini USB để kết nối với máy tính.

Lưu ý:

• Tên chân tín hiệu được in trên vỏ nhôm, đảm bảo kết nối đúng với vi điều khiển.

• Kiểm tra datasheet hoặc hướng dẫn từ nhà cung cấp (như hshop.vn) trước khi kết nối.

Thông số kĩ thuật

• Chip điều khiển: STM32F103 (hoặc tương tự, tùy phiên bản).

• Điện áp hoạt động: 5V DC (qua USB).

• Điện áp đầu ra: 3.3V/5V (tối đa 500mA).

• Giao thức hỗ trợ:

  • STM8: SWIM (Single Wire Interface Module).

  • STM32: JTAG, SWD, SWV.

• Tốc độ lập trình:

  • SWIM: 9.7Kbytes/s (low-speed), 12.8Kbytes/s (high-speed).

  • SWD: Tùy thuộc vào phần mềm và thiết bị.

• Kích thước: ~50 x 15 x 10mm (tùy phiên bản).

• Trọng lượng: ~10g.

• Phần mềm hỗ trợ: STM32 ST-LINK Utility, STVD-STM8, STVP-STM32, Keil RVMDK v4.21+, IAR EWARM v6.20+.

• Firmware: V2.J17.S4 (hoặc mới hơn, hỗ trợ nâng cấp tự động).

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Máy tính với phần mềm STM32 ST-LINK Utility, STVD, hoặc Keil cài sẵn.

   • Mạch nạp ST-Link Mini V2, cáp USB, và dây DuPont (4 dây cho STM32, 4 dây cho STM8).

   • Vi điều khiển STM8 hoặc STM32 và mạch thử nghiệm.

   • Driver ST-Link (tải từ www.st.com hoặc MediaFire link từ hshop.vn).

2. Kết nối:

   • Cho STM32 (SWD):

     • Kết nối SWCLK → PA14 (TCK), SWDIO → PA13 (TMS), 3.3V → 3.3V, GND → GND.

   • Cho STM8 (SWIM):

     • Kết nối SWIM → SWIM, RST → NRST, 3.3V → 3.3V, GND → GND.

   • Cắm ST-Link Mini V2 vào máy tính qua cáp USB.

3. Cài đặt phần mềm:

   • Tải và cài driver ST-Link từ www.st.com hoặc link từ nhà cung cấp (hshop.vn).

   • Mở STM32 ST-LINK Utility hoặc Keil, chọn ST-Link Debugger trong mục Debug.

   • Trong Keil:

     • Vào Debug > Settings, chọn ST-Link Debugger.

     • Chọn Port: SW (cho STM32) hoặc SWIM (cho STM8).

     • Trong Flash Download, chọn bộ nhớ chip (ví dụ: STM32F103C8T6 128KB).

4. Lập trình và kiểm tra:

   • Tải file firmware (.hex hoặc .bin) vào phần mềm.

   • Nhấn nút Load trong Keil hoặc Program trong ST-LINK Utility để nạp code.

   • Kiểm tra trạng thái qua LED trên ST-Link (nhấp nháy khi nạp).

Lưu ý:

• Không cấp nguồn vượt 5V hoặc đảo cực để tránh hỏng mạch.

• Đảm bảo kết nối đúng chân tín hiệu (SWIM cho STM8, SWD cho STM32).

• Cập nhật firmware ST-Link qua STM32 ST-LINK Utility nếu cần.

• Kiểm tra vi điều khiển tương thích trước khi nạp.

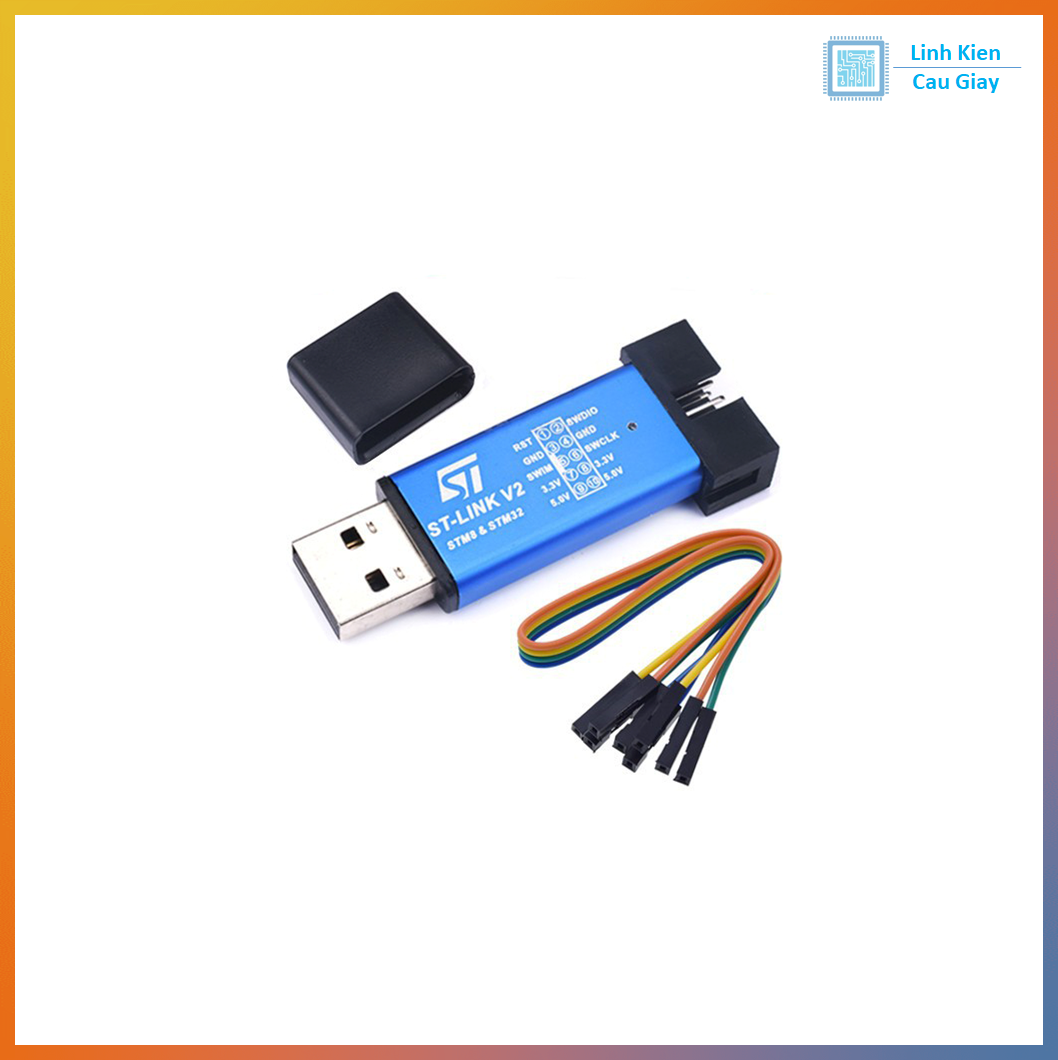

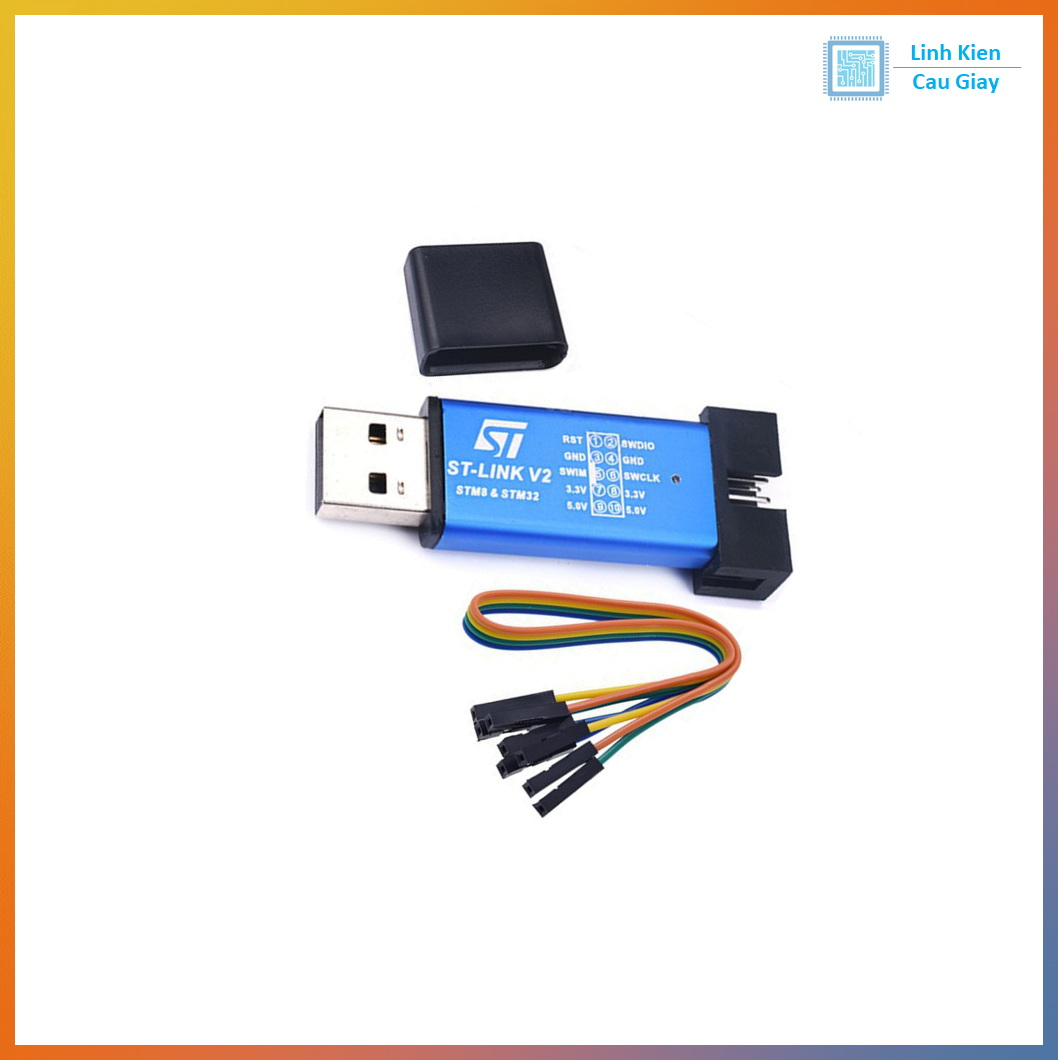

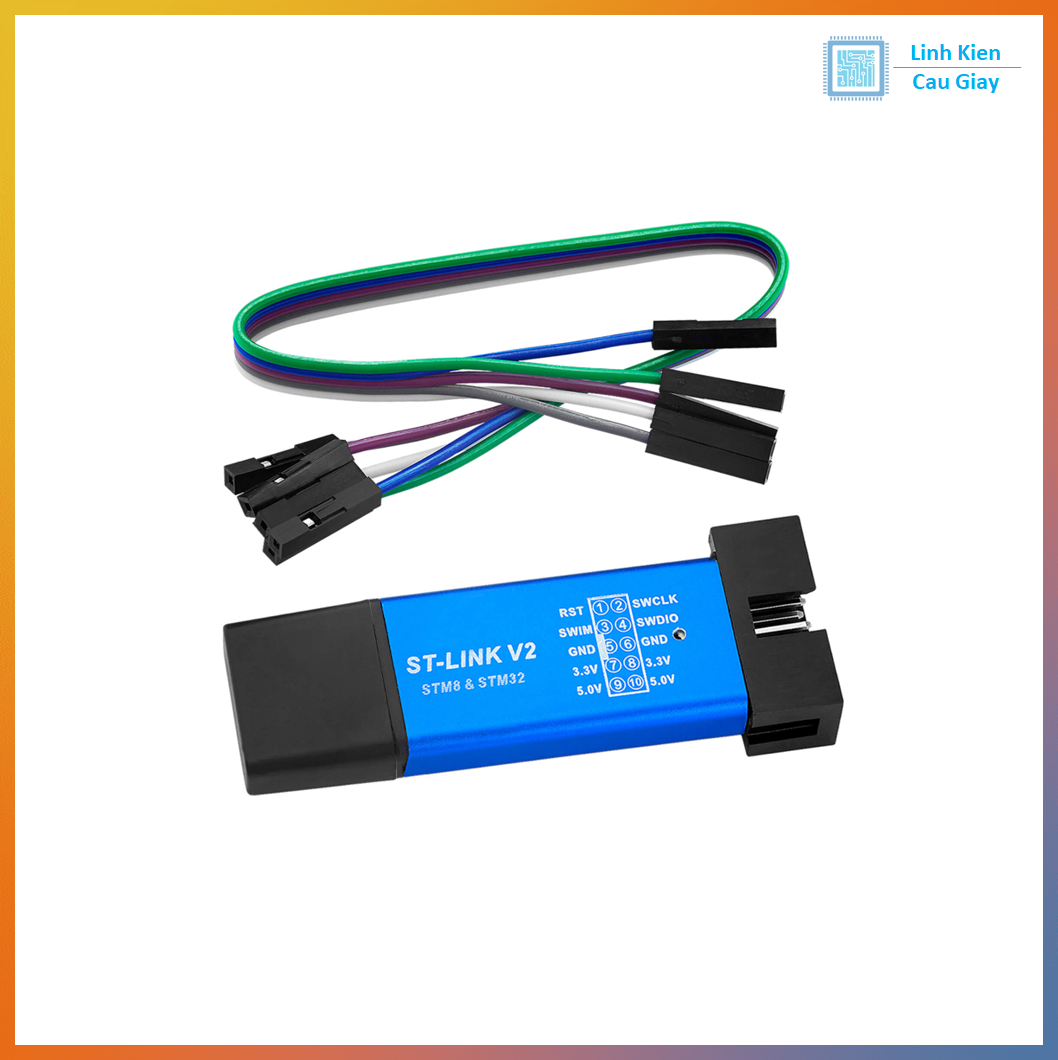

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
