Mạch nạp PICkit 3.5 cho vi điều khiển PIC

Mô tả sản phẩm

Mạch nạp PICkit 3.5 là phiên bản nâng cấp từ PICkit3, dùng để nạp chương trình và debug trong mạch (In-Circuit Debugger/Programmer) cho các dòng vi điều khiển Microchip PIC, dsPIC, PIC24, PIC32.

Mạch kết nối với máy tính qua cổng USB, tương thích với MPLAB / MPLAB X IDE nên rất thuận tiện cho sinh viên, kỹ sư, phòng lab, xưởng R&D.
Thiết kế nhỏ gọn, có LED báo trạng thái, sử dụng đầu cắm ICSP 6 chân, dễ tích hợp vào các mạch thí nghiệm, kit phát triển, board điều khiển công nghiệp.

Ứng dụng

• Nạp chương trình cho các mạch dùng vi điều khiển PIC, dsPIC, PIC24, PIC32

• Debug (gỡ lỗi) trực tiếp trên mạch thật: đặt breakpoint, chạy từng bước, kiểm tra biến

• Nạp ROM, nâng cấp firmware cho thiết bị công nghiệp, mạch điều khiển đã triển khai

• Dùng trong giảng dạy vi điều khiển, phòng thí nghiệm, câu lạc bộ robot, STEM

• Phù hợp cho sửa chữa, nghiên cứu, phát triển sản phẩm dùng họ PIC

Sơ đồ chân

Theo chuẩn Microchip (thứ tự từ 1 → 6):

1. VPP / MCLR – Điện áp lập trình, chân reset / MCLR của vi điều khiển

2. VDD – Nguồn cấp cho mạch đích (Target Power)

3. VSS – Mass / GND chung với mạch đích

4. PGD (ICSPDAT) – Chân dữ liệu lập trình / debug

5. PGC (ICSPCLK) – Chân xung clock lập trình / debug

6. AUX – Chân phụ, dùng cho một số chức năng đặc biệt (thường không dùng)

Thông số kĩ thuật

• Giao tiếp máy tính: USB 2.0, cấp nguồn trực tiếp từ cổng USB

• Điện áp làm việc nội bộ: 5V (ổn áp trên board)

• Điện áp cấp cho mạch đích (VDD Target): khoảng 2,5V – 5V (tùy cấu hình)

• Hỗ trợ dòng chip:

  • PIC10, PIC12, PIC16, PIC18

  • PIC24, dsPIC33

  • Một số dòng PIC32 (xem thêm danh sách trong MPLAB)

• Chế độ làm việc: Program, Read, Verify, Erase, Debug

• Có LED báo Power, Active/Busy, Status/Error (tùy phiên bản PCB)

• Hỗ trợ phần mềm:

  • MPLAB, MPLAB X IDE

  • Công cụ nạp tích hợp trong IDE, dễ thao tác

Hướng dẫn sử dụng

• Cài MPLAB / MPLAB X IDE và driver cần thiết của Microchip.

• Kết nối mạch nạp PICkit 3.5 với PC bằng cáp USB.

• Trên mạch đích (board sử dụng PIC), đưa 5–6 chân VPP, VDD, VSS, PGD, PGC (AUX) ra đầu cắm ICSP 6 chân.

• Cắm PICkit 3.5 vào header ICSP, đảm bảo chung GND và đúng thứ tự chân.

• Mở MPLAB, chọn Device (loại chip PIC) và trong phần Programmer / Debugger chọn PICkit 3 (hoặc tương đương với 3.5).

• Nạp file .HEX (Program) hoặc chạy debug (Debug) tùy nhu cầu:

  • Program: ghi chương trình, Verify, sau đó rút mạch nạp cho mạch chạy độc lập

  • Debug: cắm mạch nạp thường trực, đặt breakpoint, xem thanh ghi, biến…

• Sau khi sử dụng, tháo mạch nạp, bảo quản nơi khô ráo, tránh cắm ngược đầu ICSP gây chập.

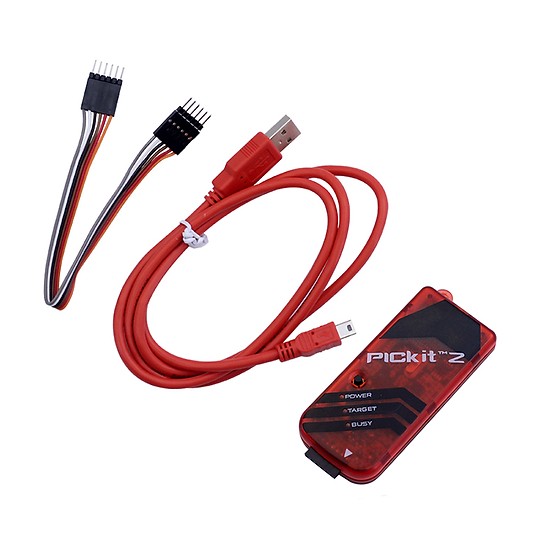

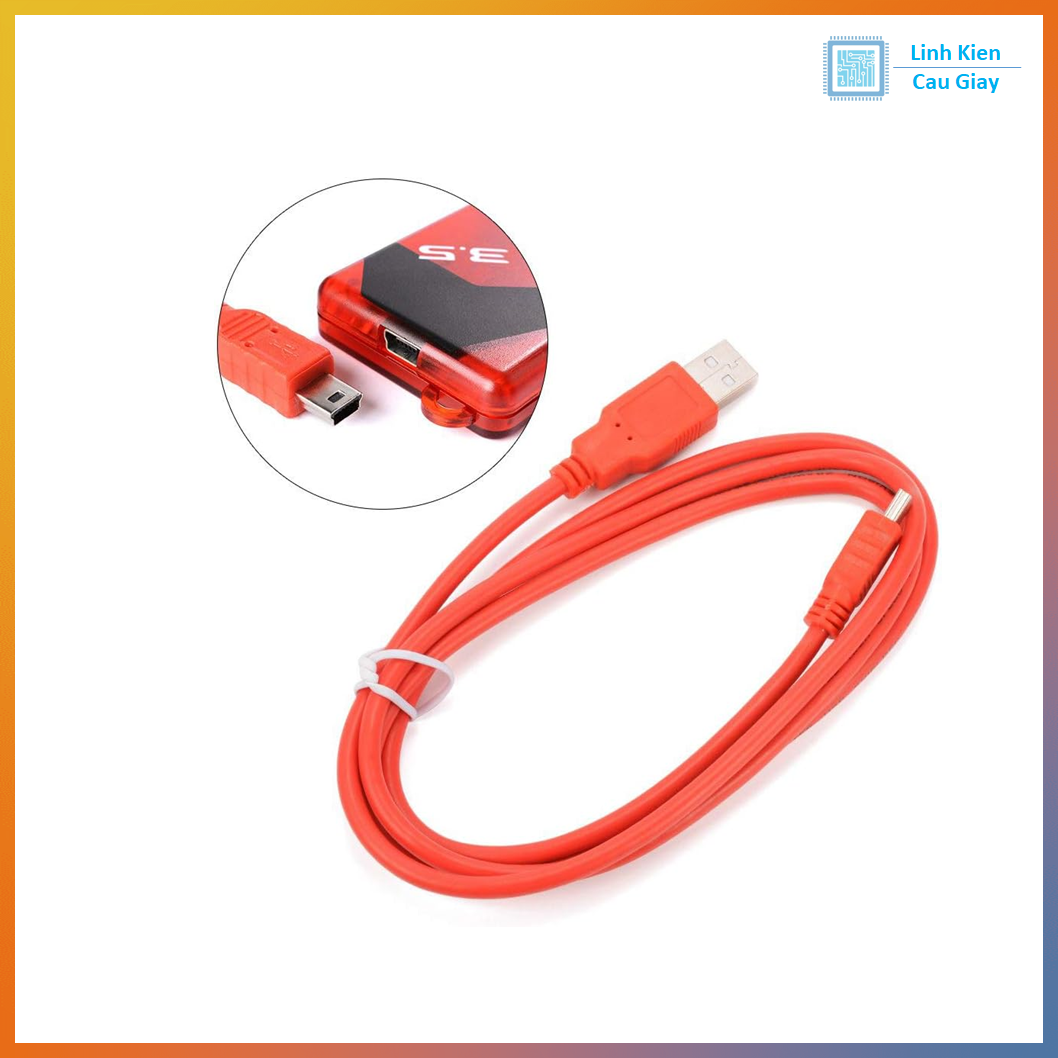

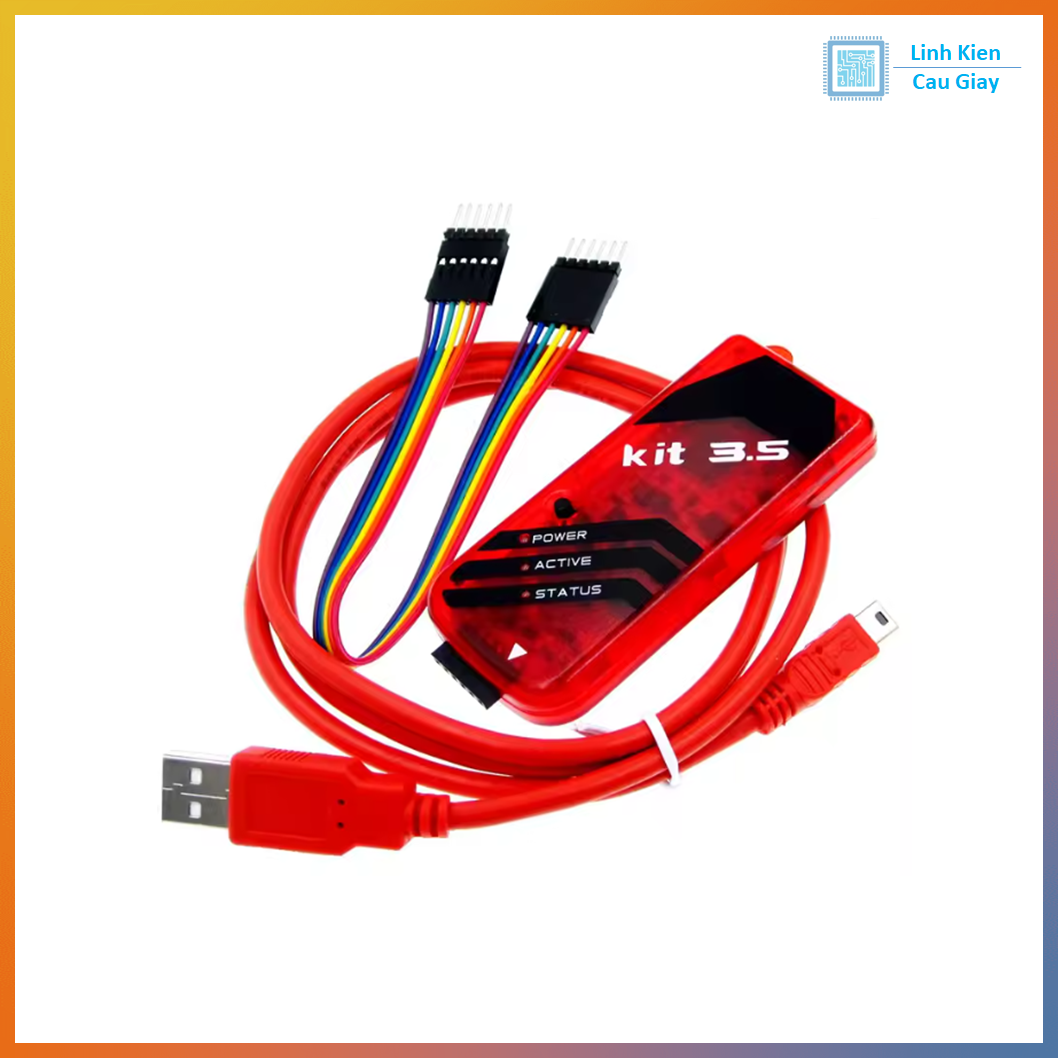

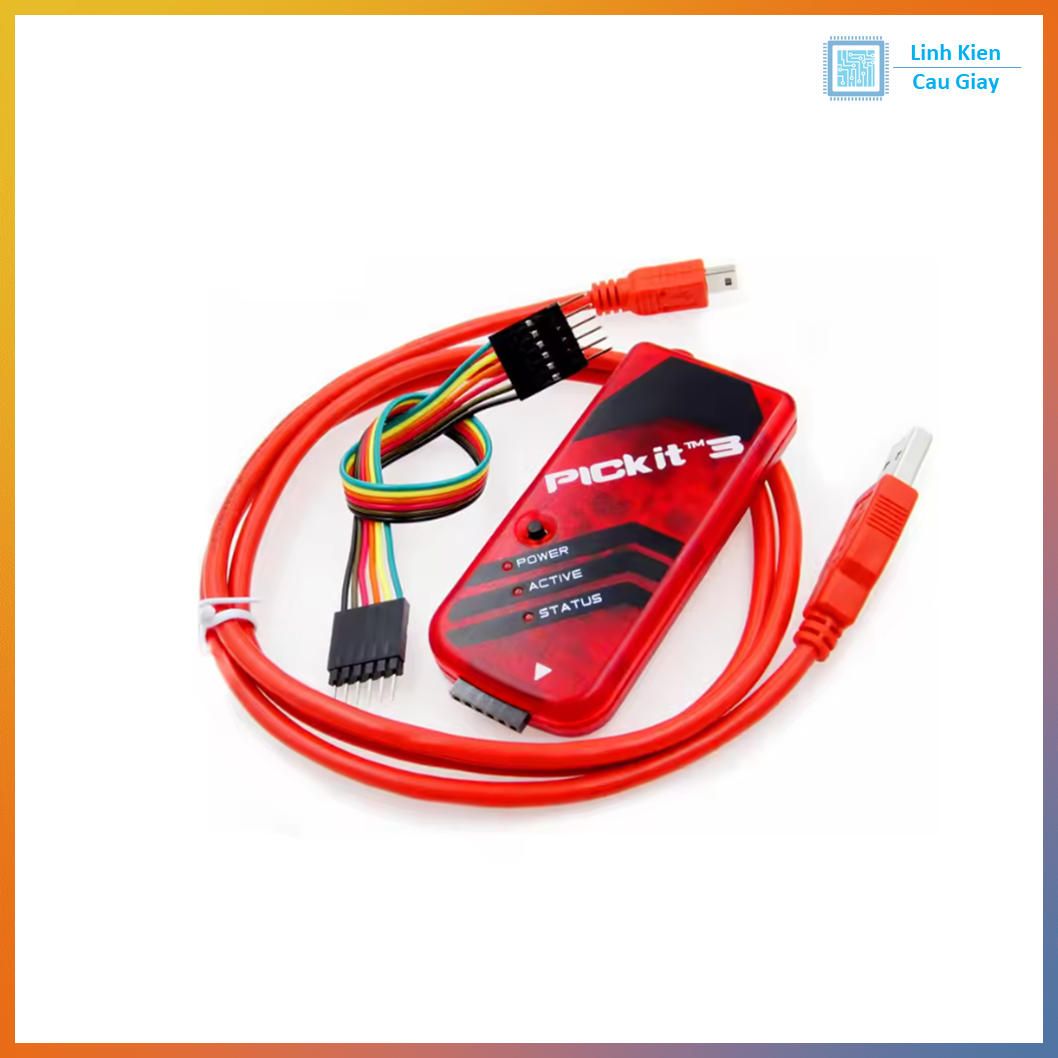

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
