Nút nhấn 2 chân 3×6×2.5mm SMD – công tắc nhấn tact SMD

Mô tả sản phẩm

Nút nhấn 2 chân 3×6×2.5mm SMD là loại tact switch siêu nhỏ dạng dán, chuyên dùng làm nút bấm trên các bo mạch điều khiển, module, remote, thiết bị cầm tay.
Thiết kế SMD dán PCB, kích thước thân 3×6mm, chiều cao khoảng 2.5mm, phù hợp mạch mỏng, sản phẩm nhỏ gọn.
Lực nhấn vừa tay, có tiếng “tạch” rõ, độ bền cao, thích hợp cả sản xuất số lượng lớn, sửa chữa lẫn DIY – đồ án.

Ứng dụng

• Nút Reset, Power, Mode, Set, chọn chức năng trên mạch điều khiển.

• Dùng trong Arduino, ESP, STM32, kit phát triển, module cảm biến, mạch hiển thị.

• Thiết bị cầm tay, điều khiển, đồ chơi điện tử, bo mạch dân dụng.

• Phù hợp dự án STEM, đồ án sinh viên, sản phẩm thương mại nhỏ gọn.

Sơ đồ chân

• Nút có 2 chân SMD, dạng thường hở (NO):

  • Khi không nhấn: mạch hở.

  • Khi nhấn: 2 chân được nối với nhau, mạch đóng.

• Thường đấu:

  • Một chân nối GND, chân còn lại đưa vào chân input/nguồn qua điện trở kéo (tùy cách thiết kế).

Thông số kĩ thuật

• Loại: tact switch SMD 2 chân

• Kích thước thân: 3×6mm

• Chiều cao: khoảng 2.5mm

• Kiểu hoạt động: momentary – nhấn giữ để đóng, nhả ra mở

• Dùng cho tín hiệu điều khiển, mạch logic, dòng nhỏ (mA → vài trăm mA).

Hướng dẫn sử dụng

• Thiết kế footprint SMD 3×6mm đúng chuẩn, chừa khoảng trống để dễ thao tác.

• Kết nối một chân về GND, chân còn lại về chân input vi điều khiển (kết hợp pull-up/pull-down).

• Có thể hàn reflow, khò nhiệt hoặc hàn tay với mỏ nhỏ, nhiệt độ vừa, thao tác nhanh.

• Tránh nhấn lệch, quá mạnh để không làm hỏng cơ cấu bên trong.

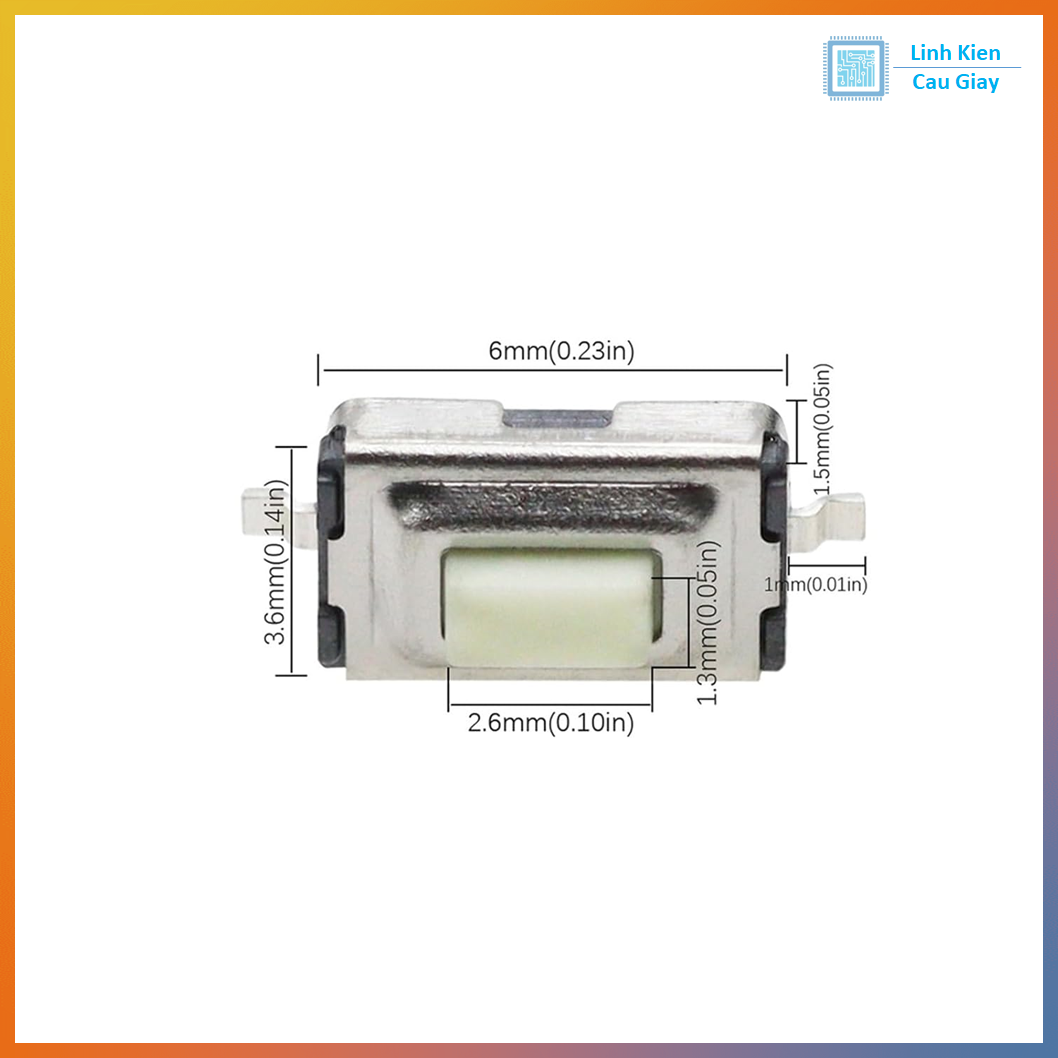

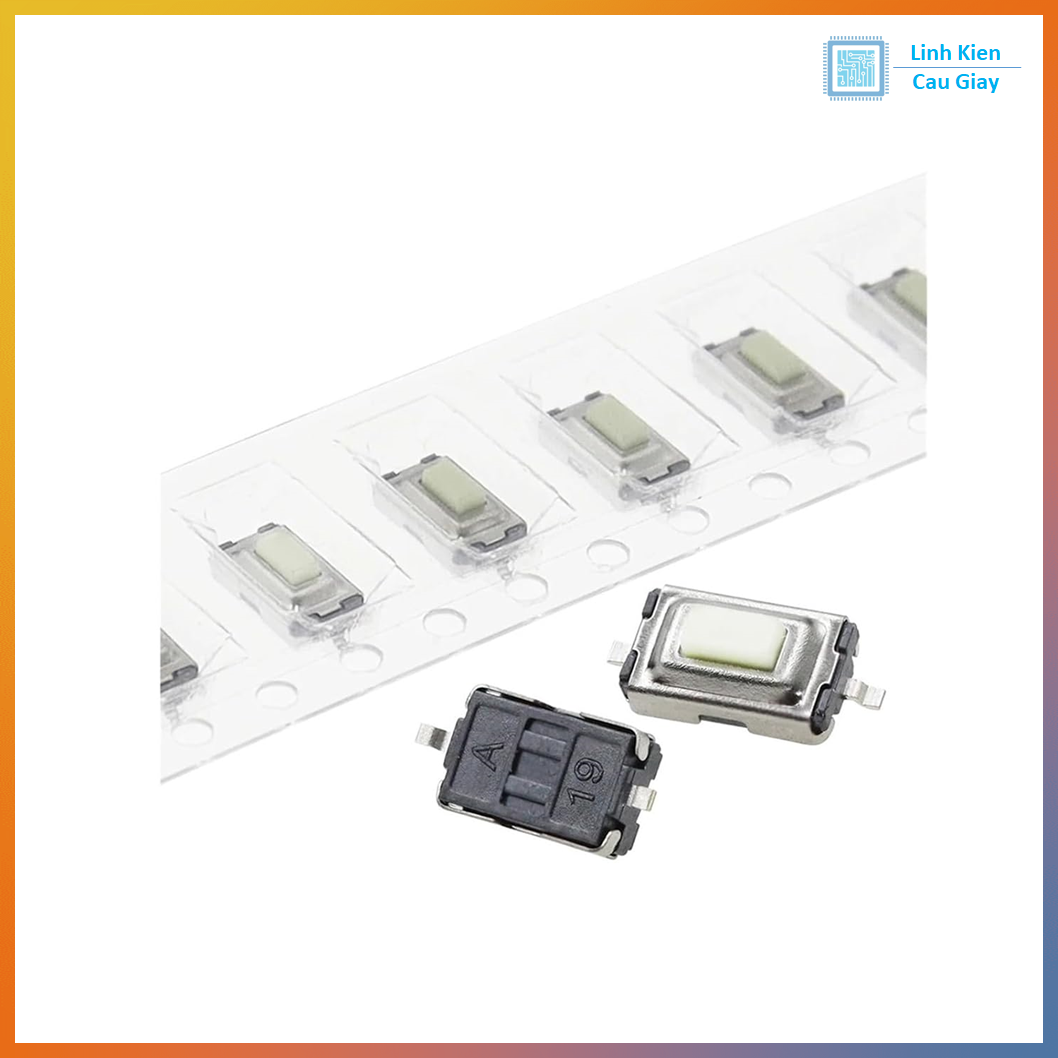

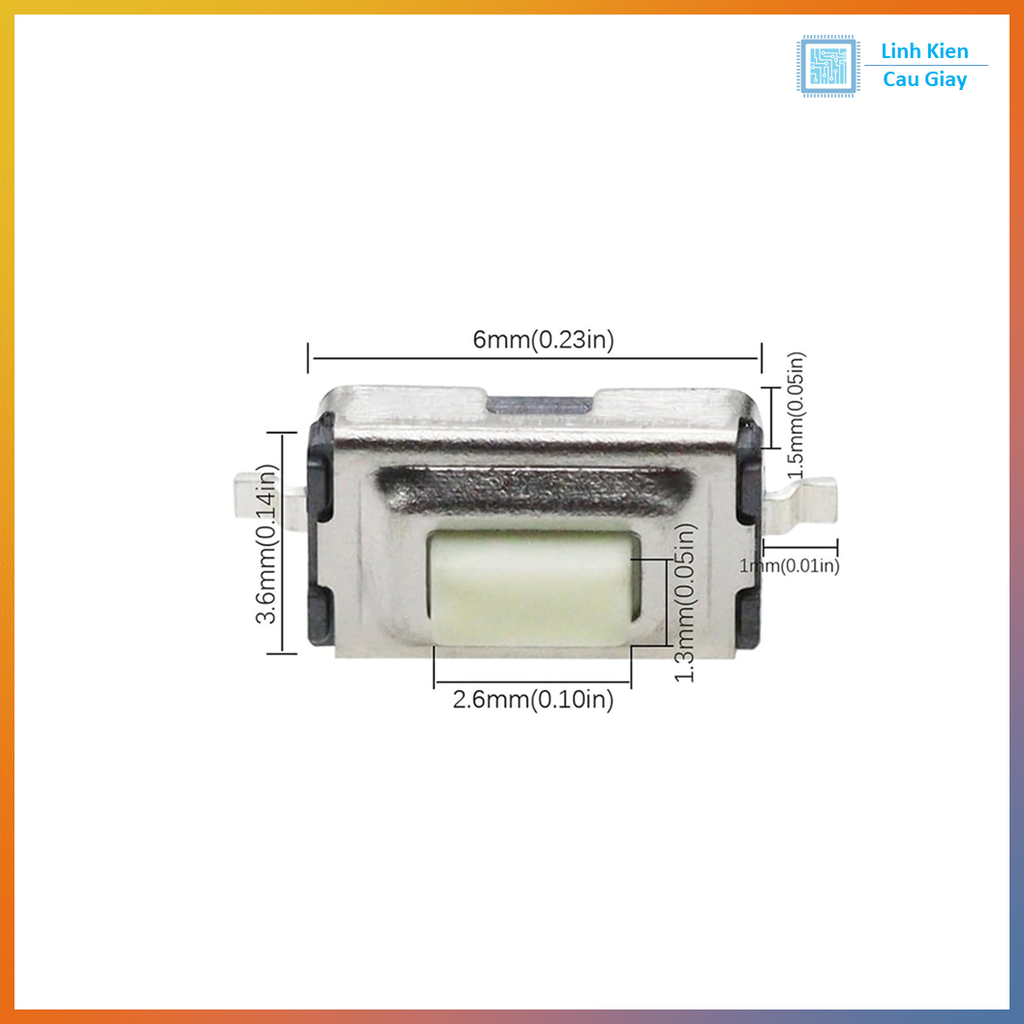

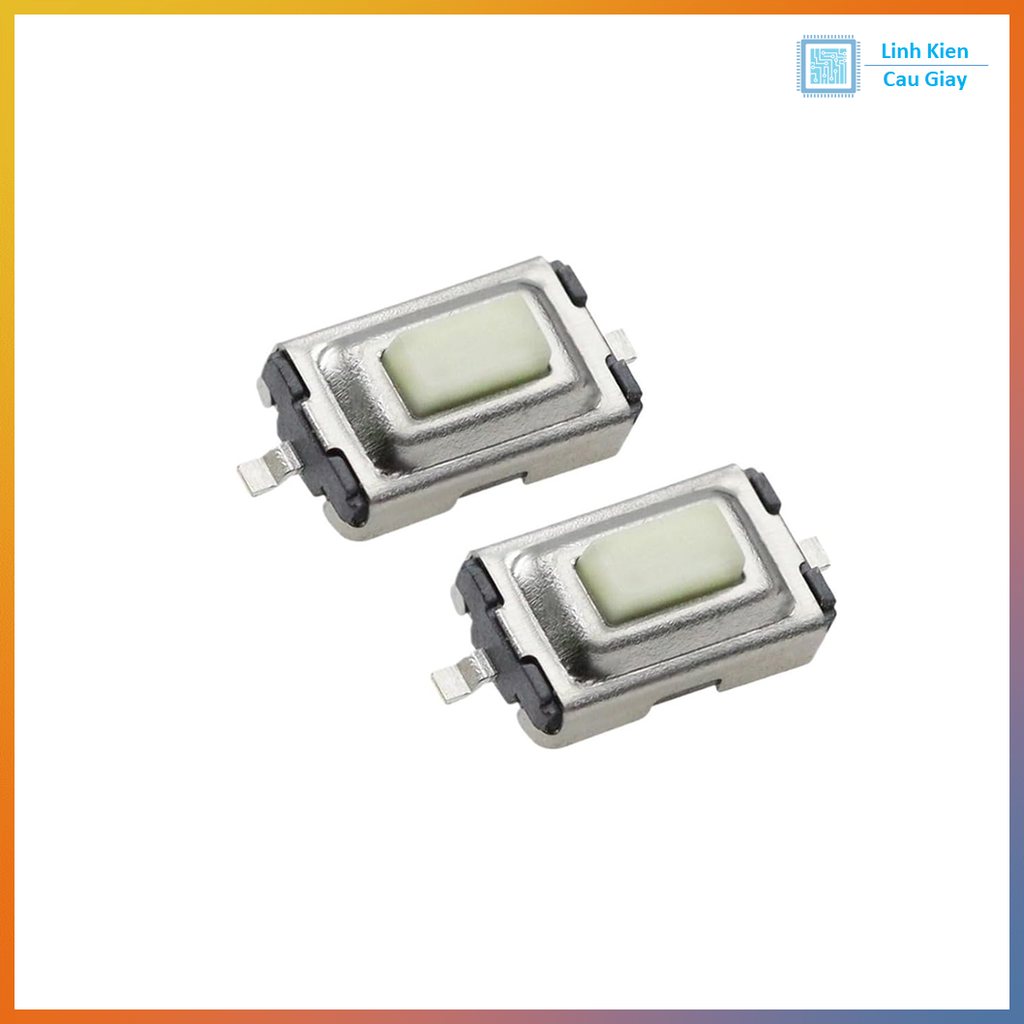

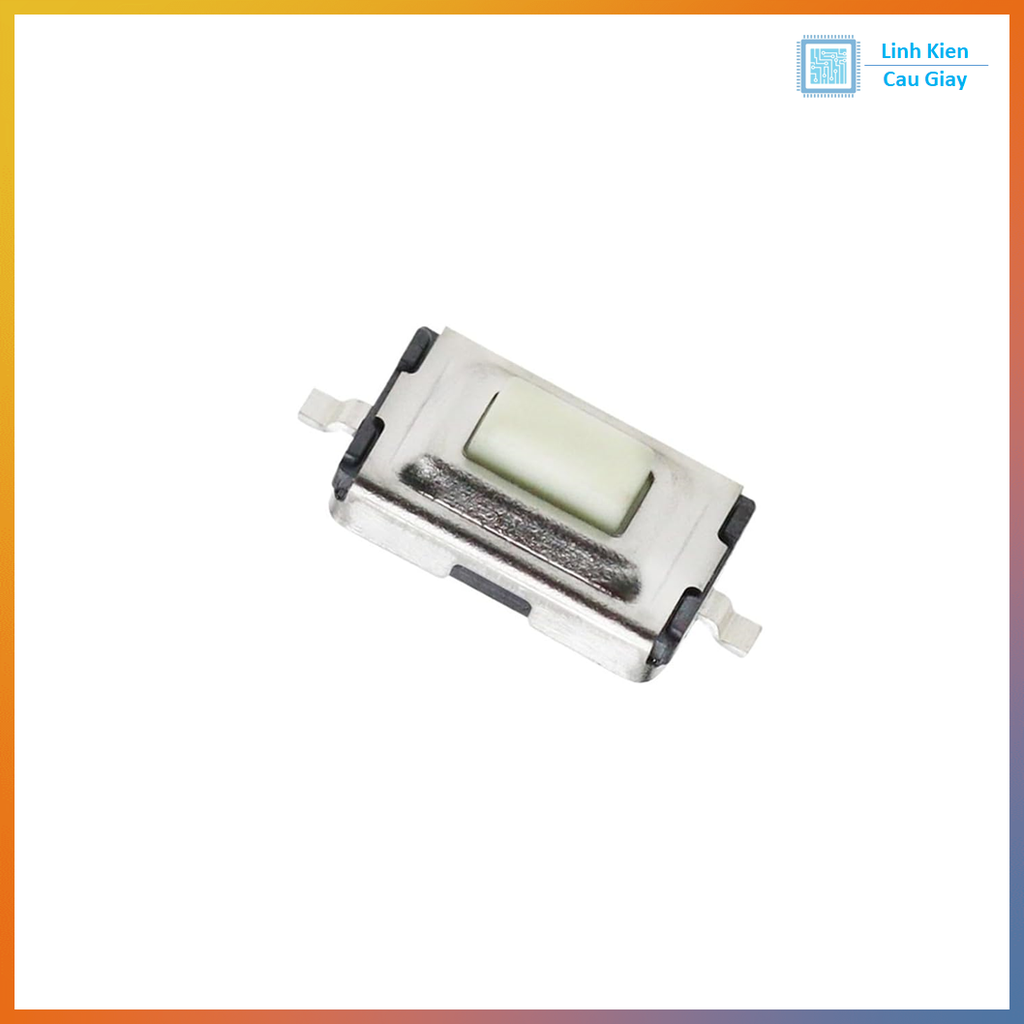

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
