NÚT NHẤN 4 CHÂN B3F 12X12X7.2MM

Mô tả sản phẩm

Nút nhấn 4 chân B3F 12×12×7.2mm là loại tact switch phổ biến dùng trong mạch điều khiển, module Arduino, robot, thiết bị điện tử và các dự án DIY.
Công tắc hoạt động theo cơ chế nhấn giữ – nhả ngắt (momentary), độ bền cao, tiếp xúc tốt, độ nảy ổn định và tuổi thọ hàng trăm nghìn lần nhấn.

Loại nút này có kích thước 12×12mm, chân DIP dễ hàn, phù hợp cho bo mạch kích thước nhỏ đến trung bình.

Ứng dụng

✔ Nút điều khiển trên robot – xe tự hành
✔ Dùng cho Arduino/ESP32/STM32
✔ Nút reset – nút nhấn chọn chế độ
✔ Remote, thiết bị gia dụng, đồ chơi điện tử
✔ Mạch công tắc, panel điều khiển
✔ Dự án STEM, IoT, DIY điện tử

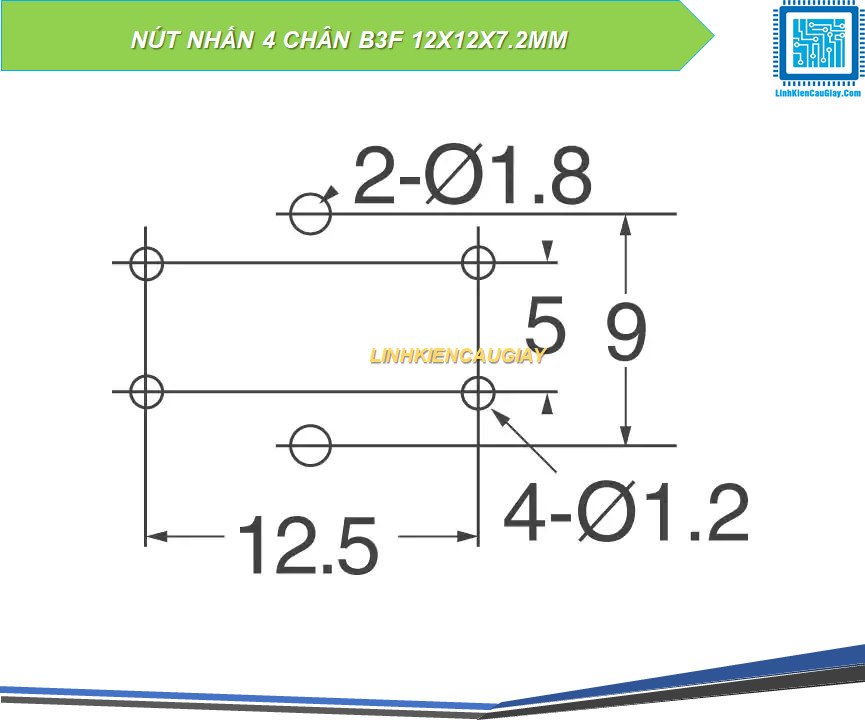

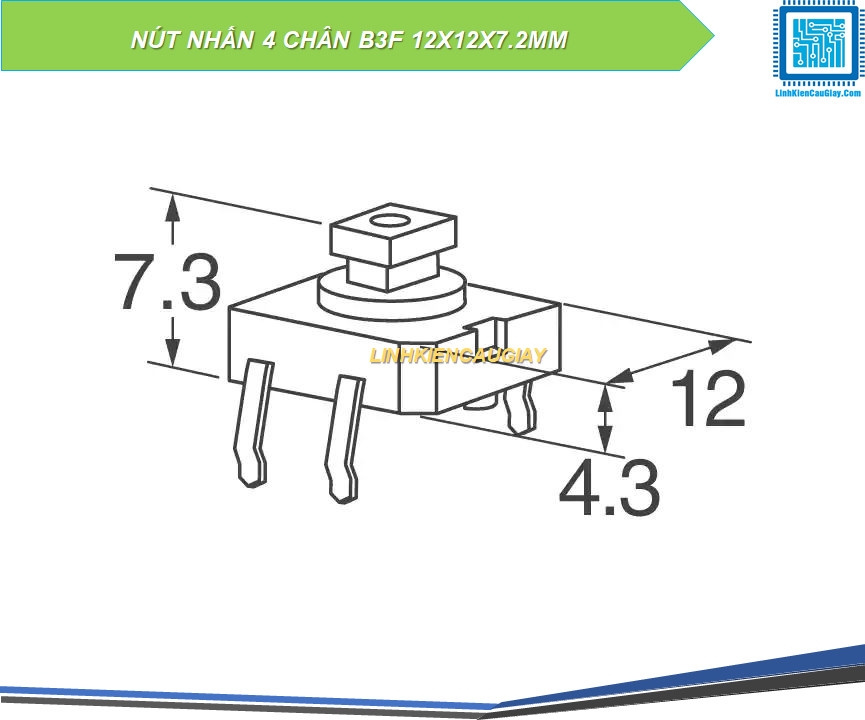

Sơ đồ chân

Thông số kĩ thuật

• Kiểu nút: Momentary (nhấn giữ – thả ngắt)

• Kích thước: 12×12mm

• Chiều cao: 7.2mm

• Số chân: 4 chân DIP

• Điện áp hoạt động: DC 3V – 24V

• Dòng chịu tải: 50mA – 100mA

• Độ bền: > 100.000 lần nhấn

• Lực nhấn: 180–260g

• Chất liệu: nhựa + kim loại đàn hồi

• Kiểu gắn: DIP – dễ hàn

Hướng dẫn sử dụng

Bước 1: Xác định chân nút theo sơ đồ.
Bước 2: Cắm vào PCB hoặc hàn trực tiếp.
Bước 3: Kết nối 1 chân vào tín hiệu INPUT, chân còn lại vào GND.
Bước 4: Dùng điện trở kéo lên (pull-up) nếu cần.

Lưu ý:

• Với Arduino: dùng INPUT_PULLUP để giảm nhiễu.

• Không nhấn quá mạnh gây cong chân.

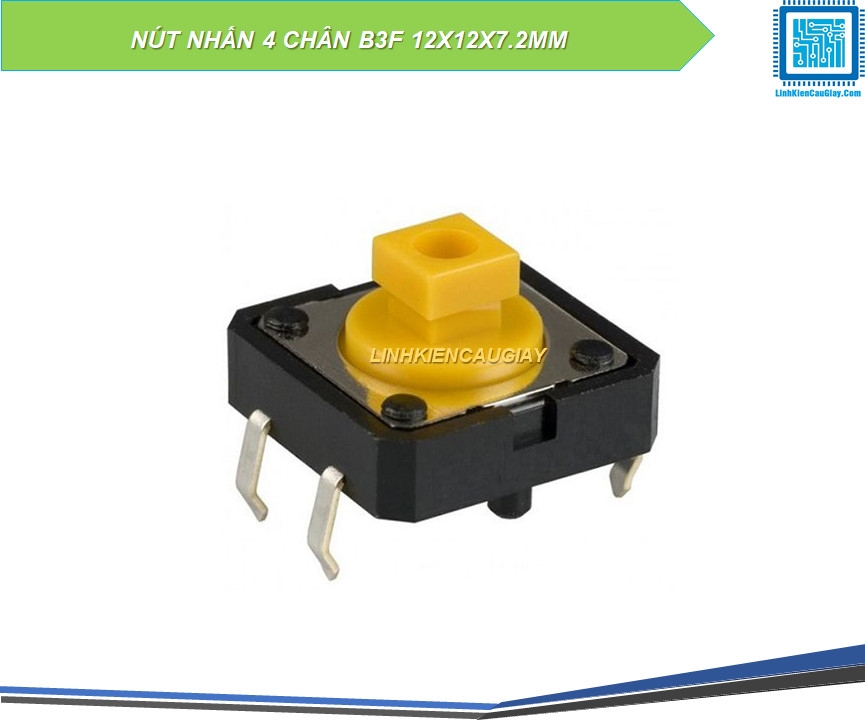

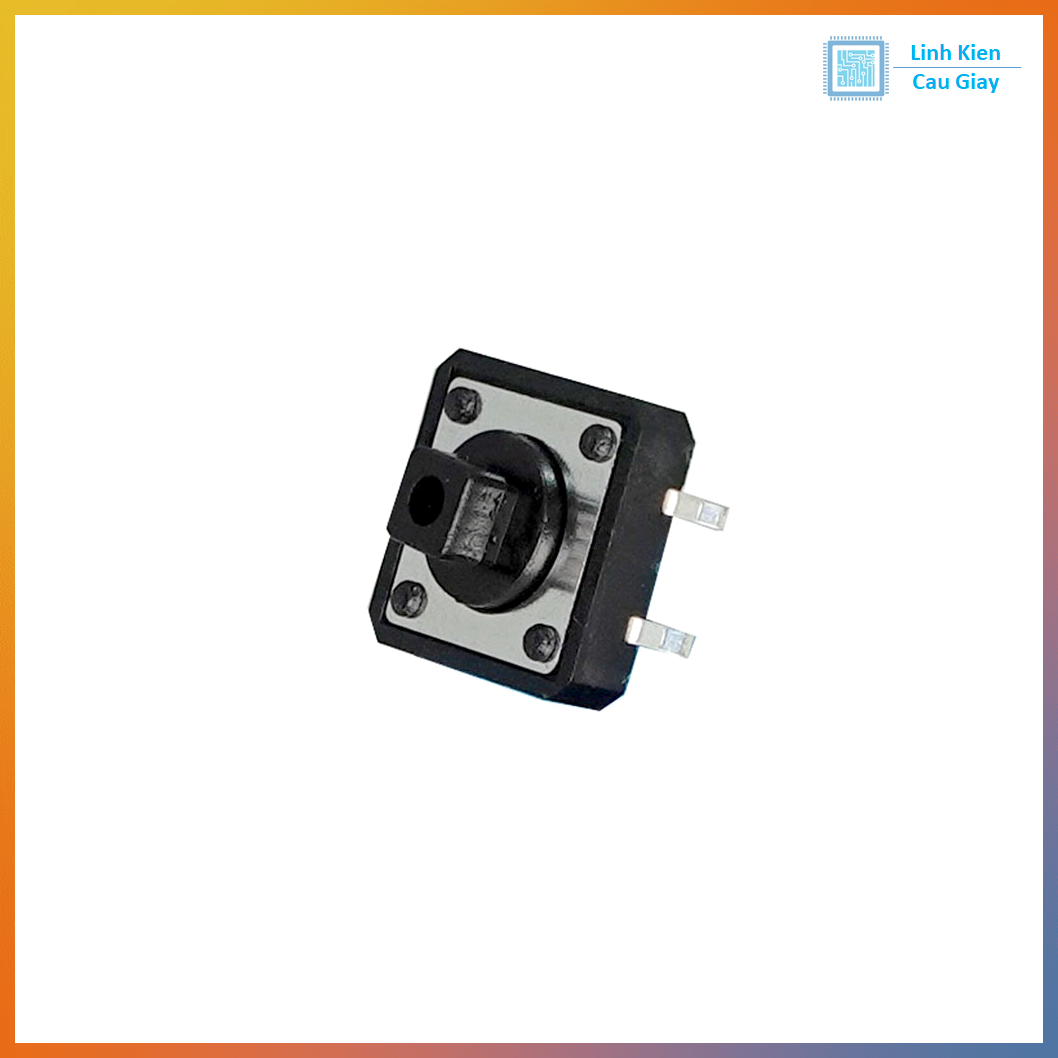

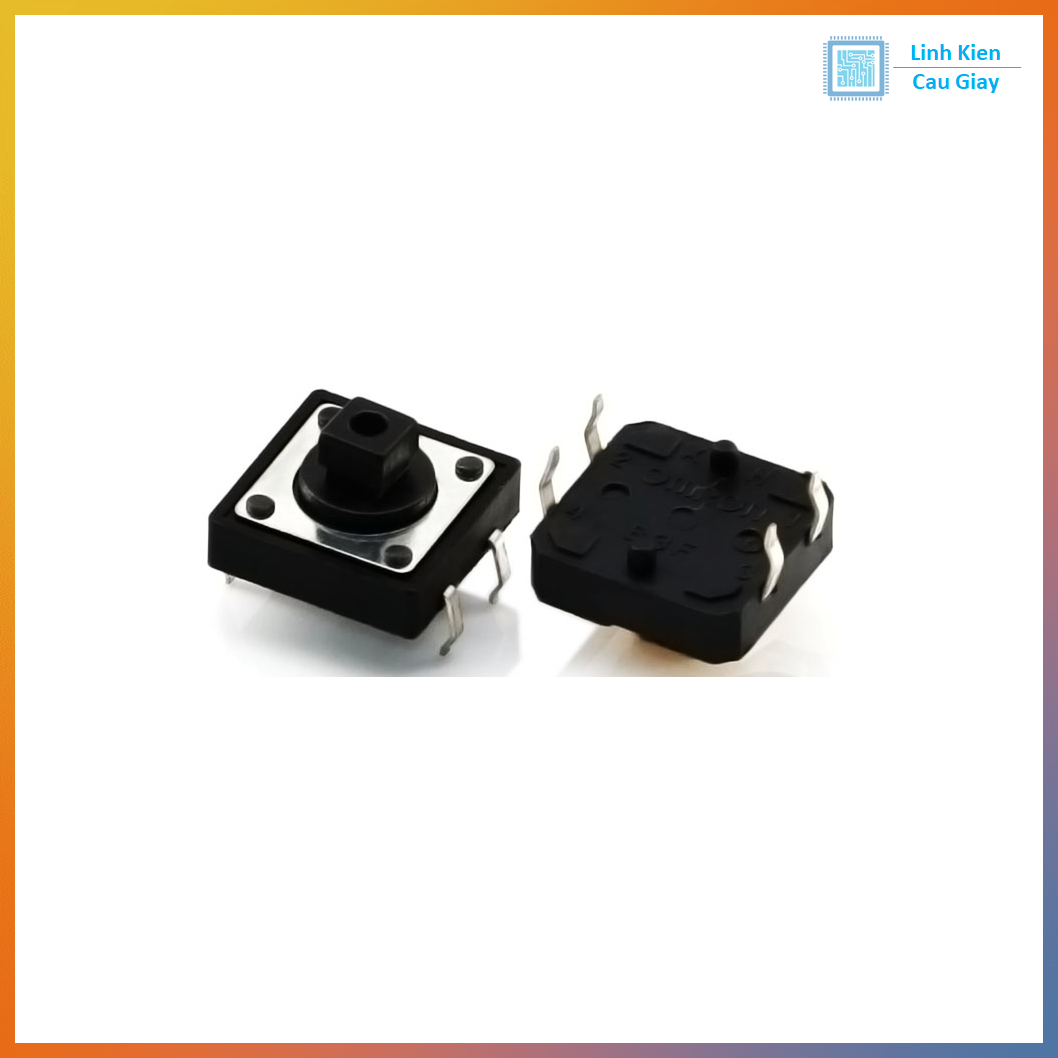

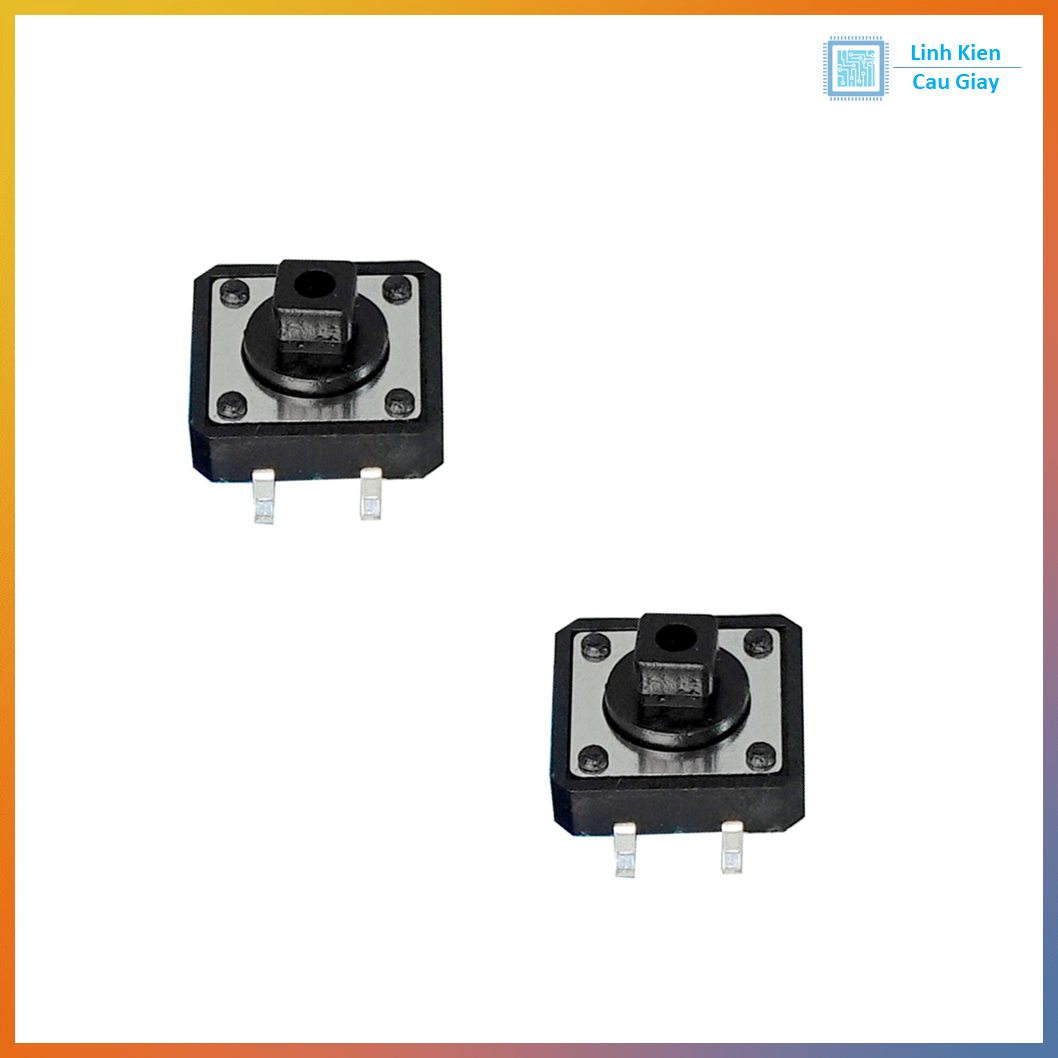

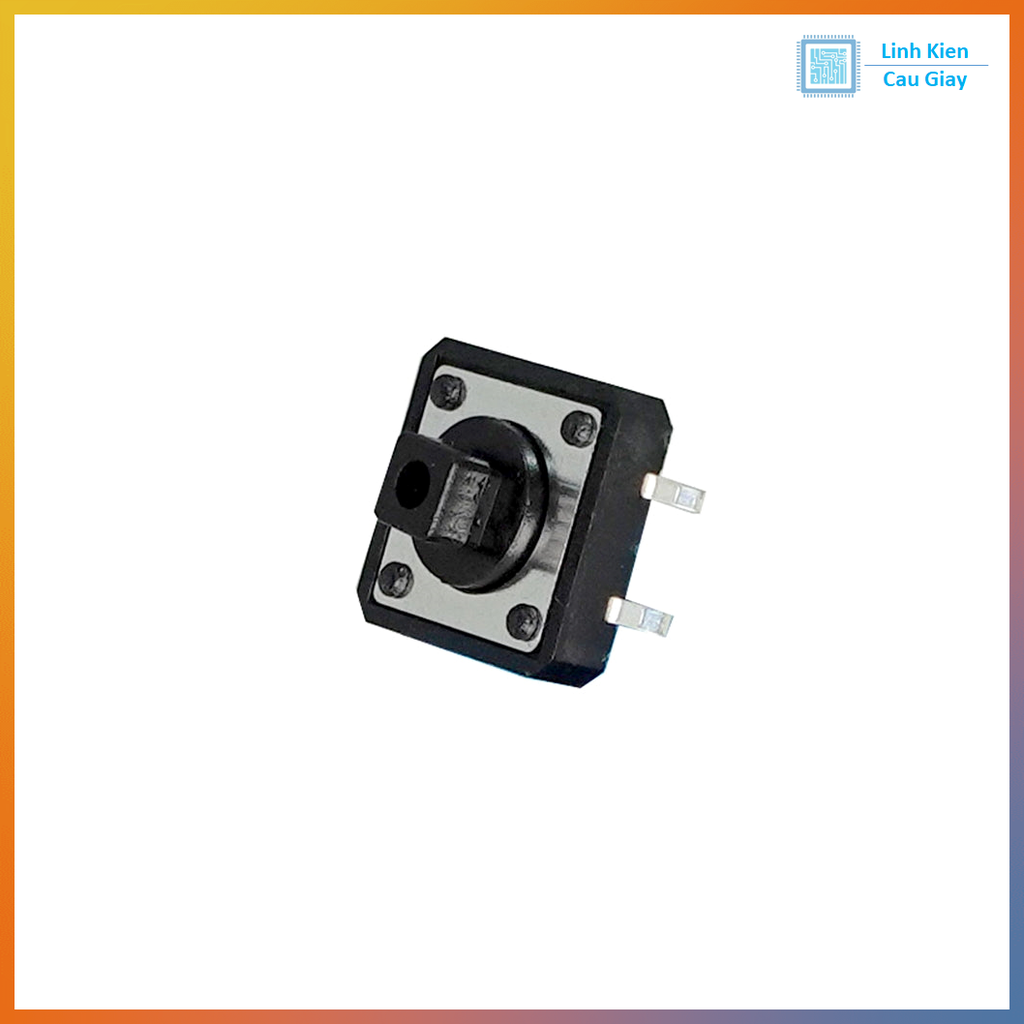

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
