NÚT NHẤN 6 CHÂN 8X8MM - NHẤN GIỮ

Mô tả sản phẩm

Nút nhấn 6 chân 8×8mm – loại nhấn giữ (latching) là dòng công tắc dạng cơ chuyên dùng trong thiết bị điện tử, bộ điều khiển, mạch nguồn và các sản phẩm cần chức năng bật – tắt bằng cách nhấn khóa.

Cơ chế hoạt động:

• Nhấn lần 1 → ON (khóa lại)

• Nhấn lần 2 → OFF (nhả khóa)

Ưu điểm:
✔ Hoạt động ổn định – tuổi thọ cao
✔ Kích thước nhỏ gọn 8×8mm
✔ 6 chân dễ bố trí trên PCB
✔ Phù hợp panel nút điều khiển, robot, IoT, mạch nguồn DIY
✔ Tương thích nút chụp (vỏ nút) loại 8×8mm

Ứng dụng

✔ Công tắc bật/tắt trên board điều khiển
✔ Mạch nguồn, mạch sạc, thiết bị mini on/off
✔ Robot, mô hình xe, hệ thống LED
✔ Arduino, ESP32, STM32, Raspberry Pi IO
✔ Thiết bị cầm tay, đồ chơi điện tử, mạch STEM
✔ Tủ điều khiển, panel nút bấm công nghiệp nhỏ

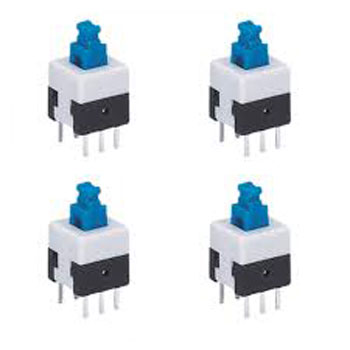

Sơ đồ chân

nên kiểm tra bằng đồng hồ đo điện.

Thông số kĩ thuật

• Loại: Nút nhấn giữ (latching switch)

• Kích thước thân: 8×8 mm

• Chiều cao: tùy lô (phổ biến 8–14mm) liên hệ để đo trực tiếp

• Số chân: 6 chân DIP

• Điện áp hoạt động: DC 3–24V

• Dòng chịu tải: ≤ 100mA

• Tuổi thọ: ≥ 100.000 lần nhấn

• Chất liệu: Nhựa chịu lực + tiếp điểm hợp kim

• Tương thích: Vỏ nút 8×8mm

Hướng dẫn sử dụng

Bước 1: Xác định nhóm chân A/B bằng đồng hồ đo điện.
Bước 2: Hàn 2 chân vào nguồn hoặc tải điều khiển.
Bước 3: Nhấn để “khóa ON”, nhấn lần nữa để “OFF”.
Bước 4: Nếu dùng panel, gắn thêm vỏ nút 8×8 để nhấn êm hơn.

Lưu ý:

• Không sử dụng quá dòng gây cháy tiếp điểm.

• Không nhấn quá mạnh gây cong lệch chân.

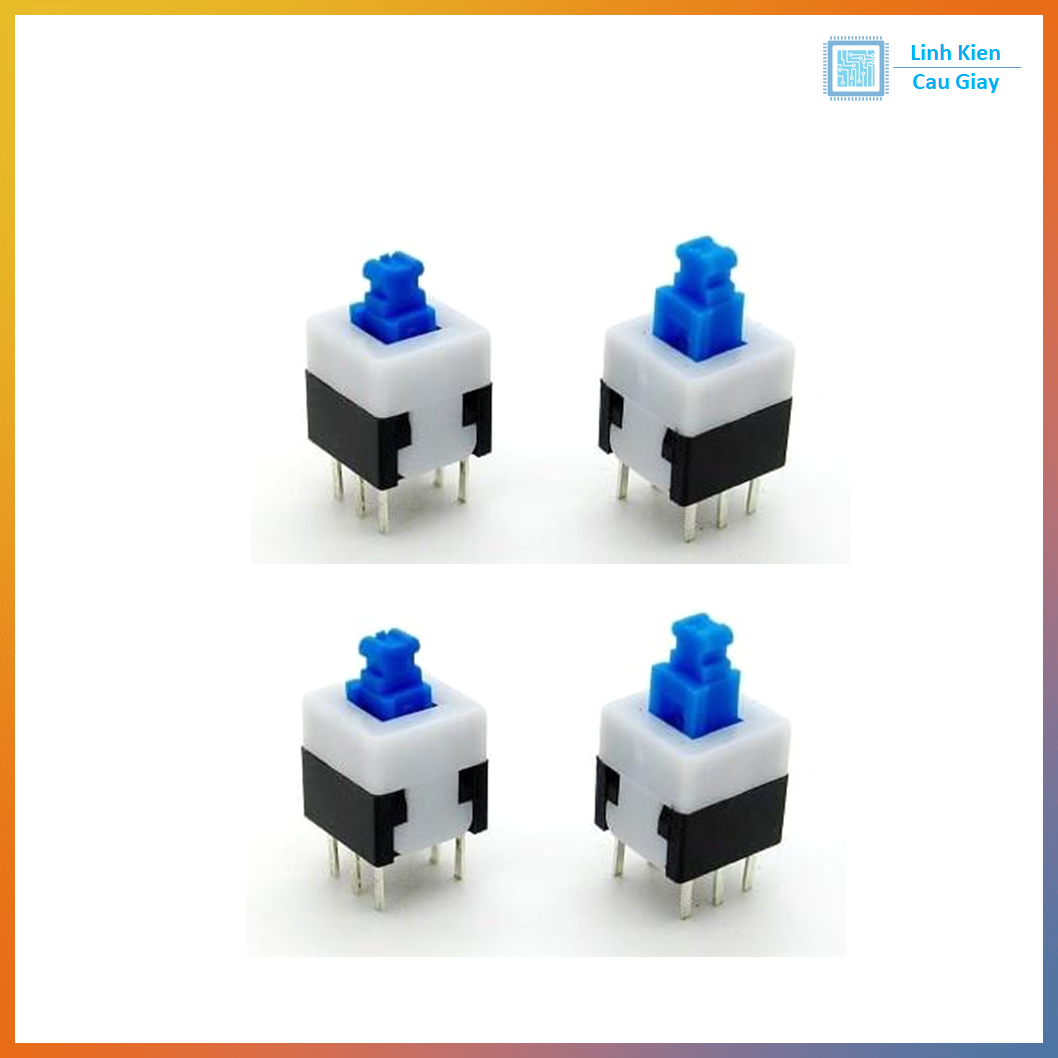

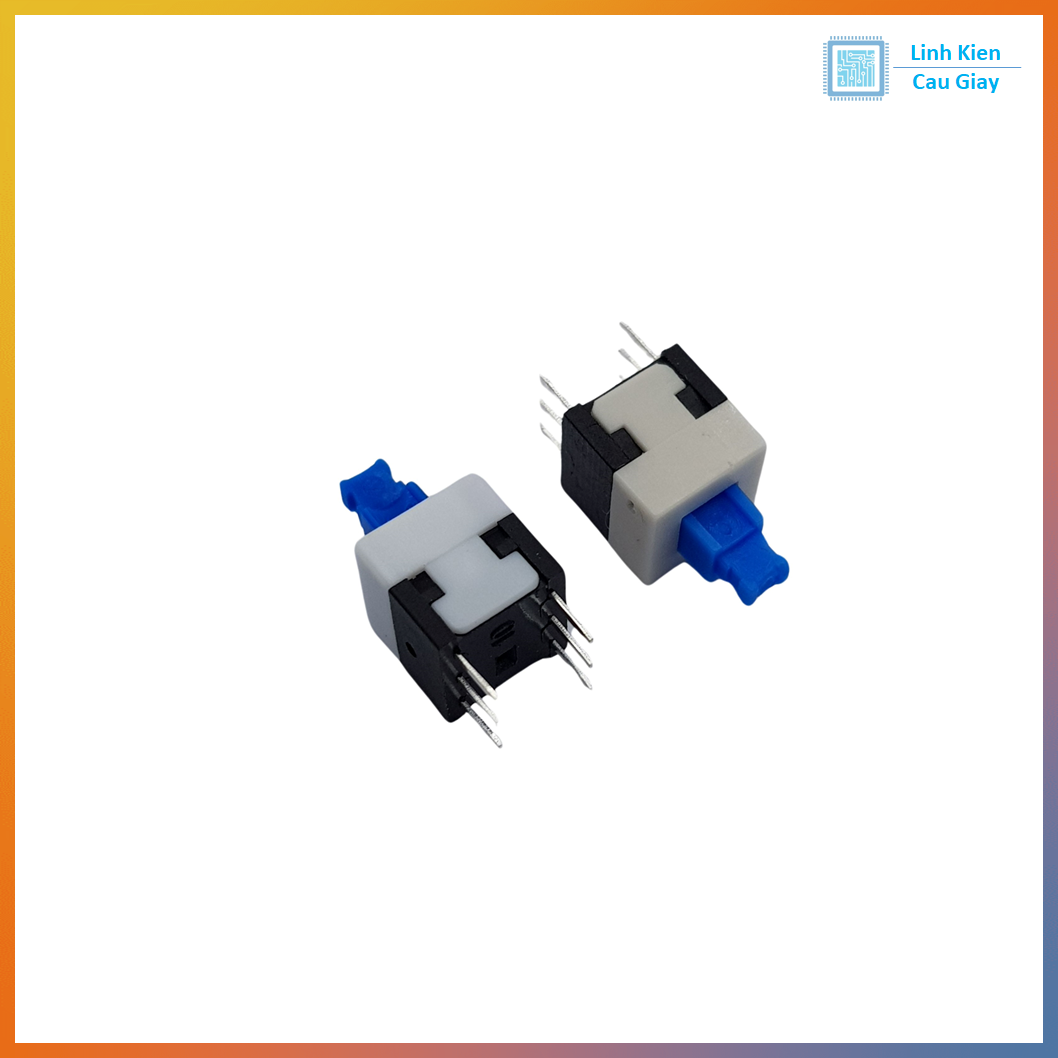

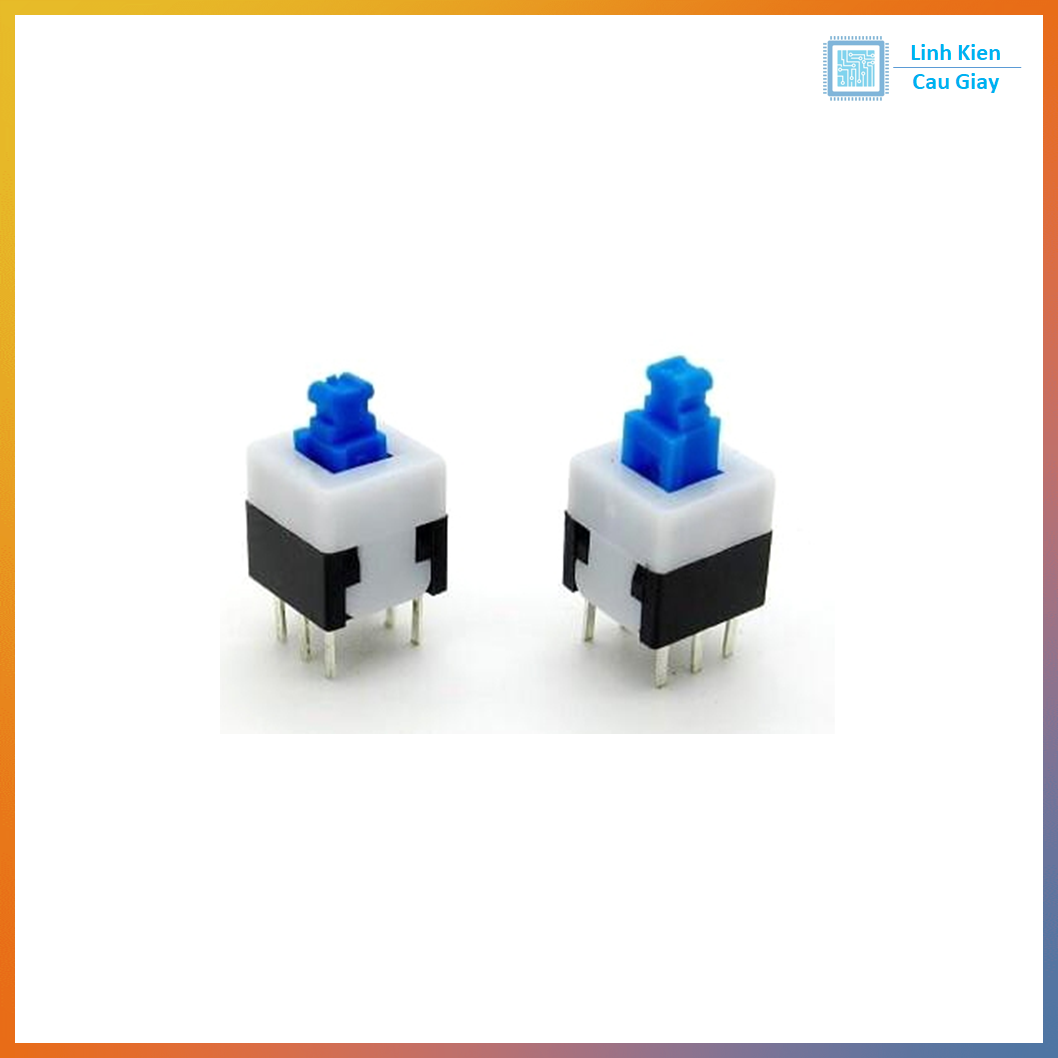

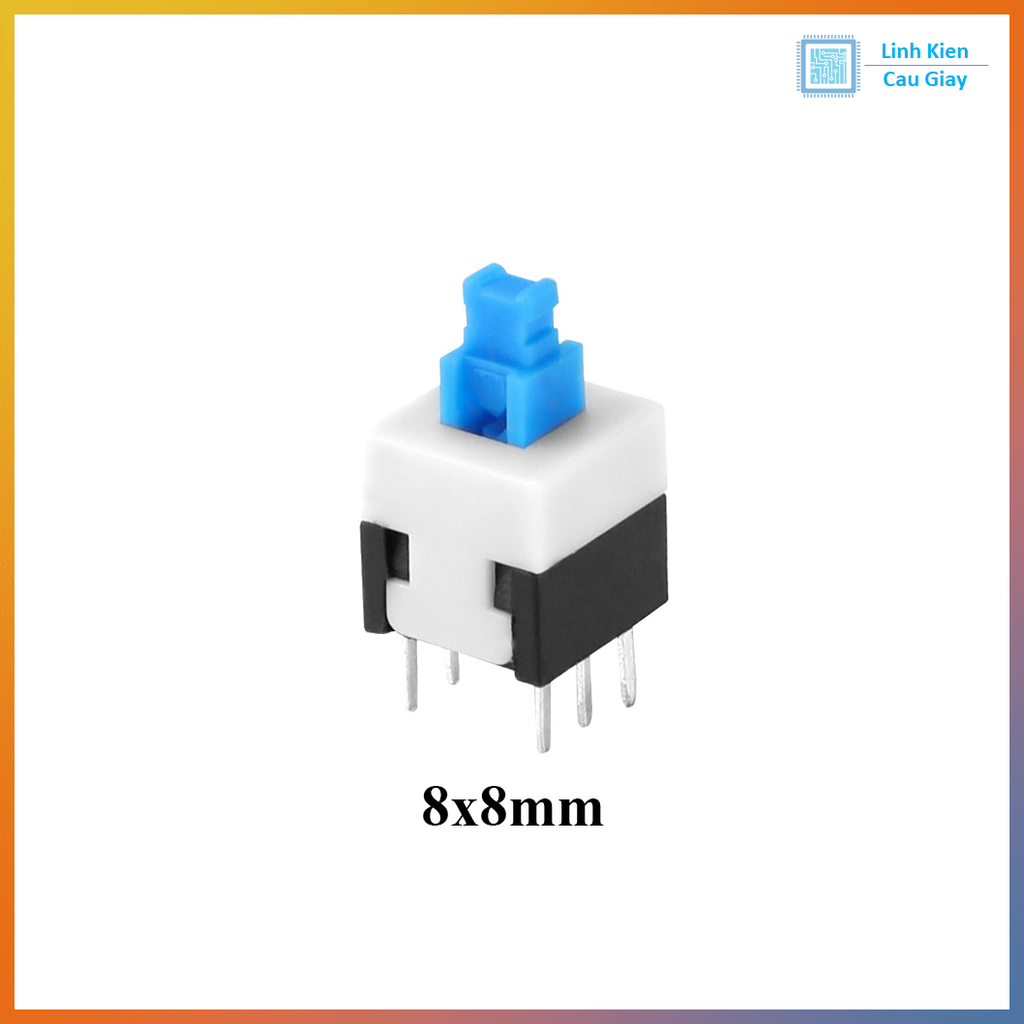

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
