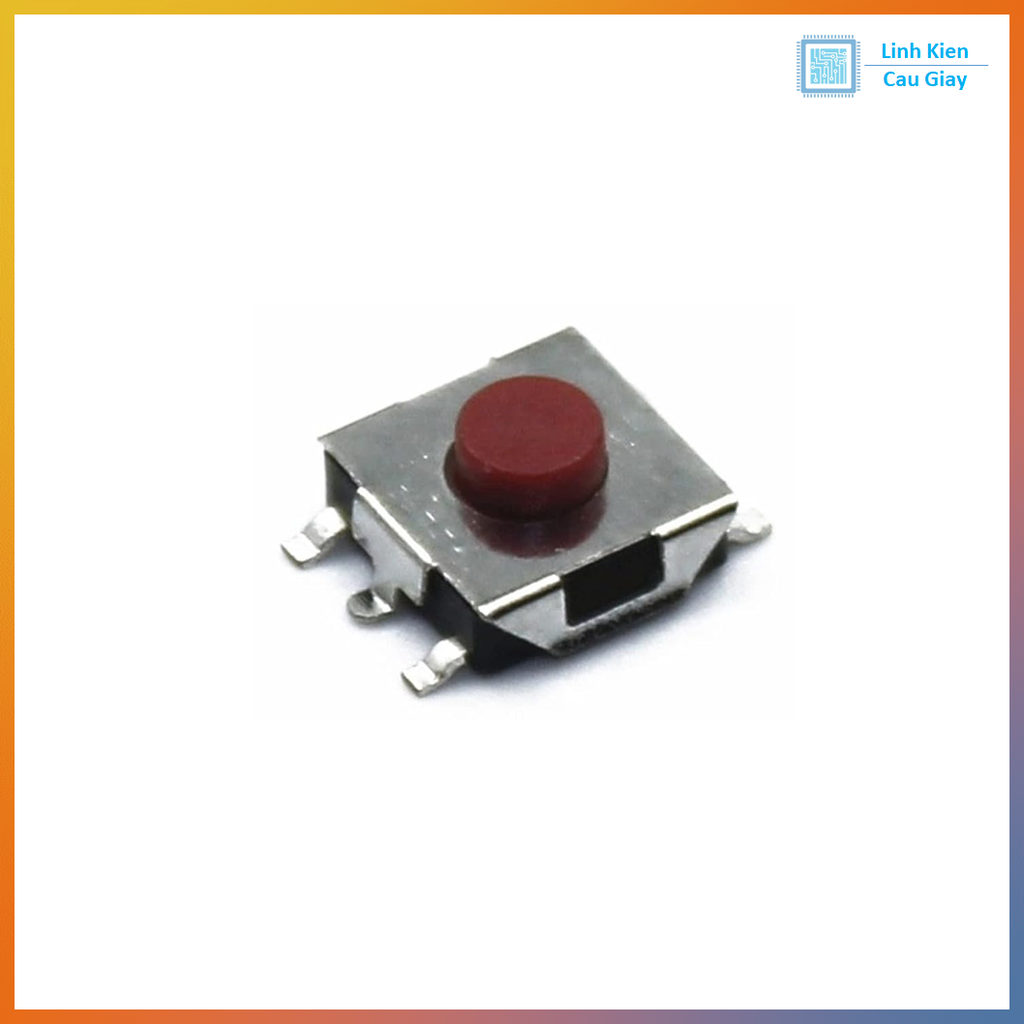

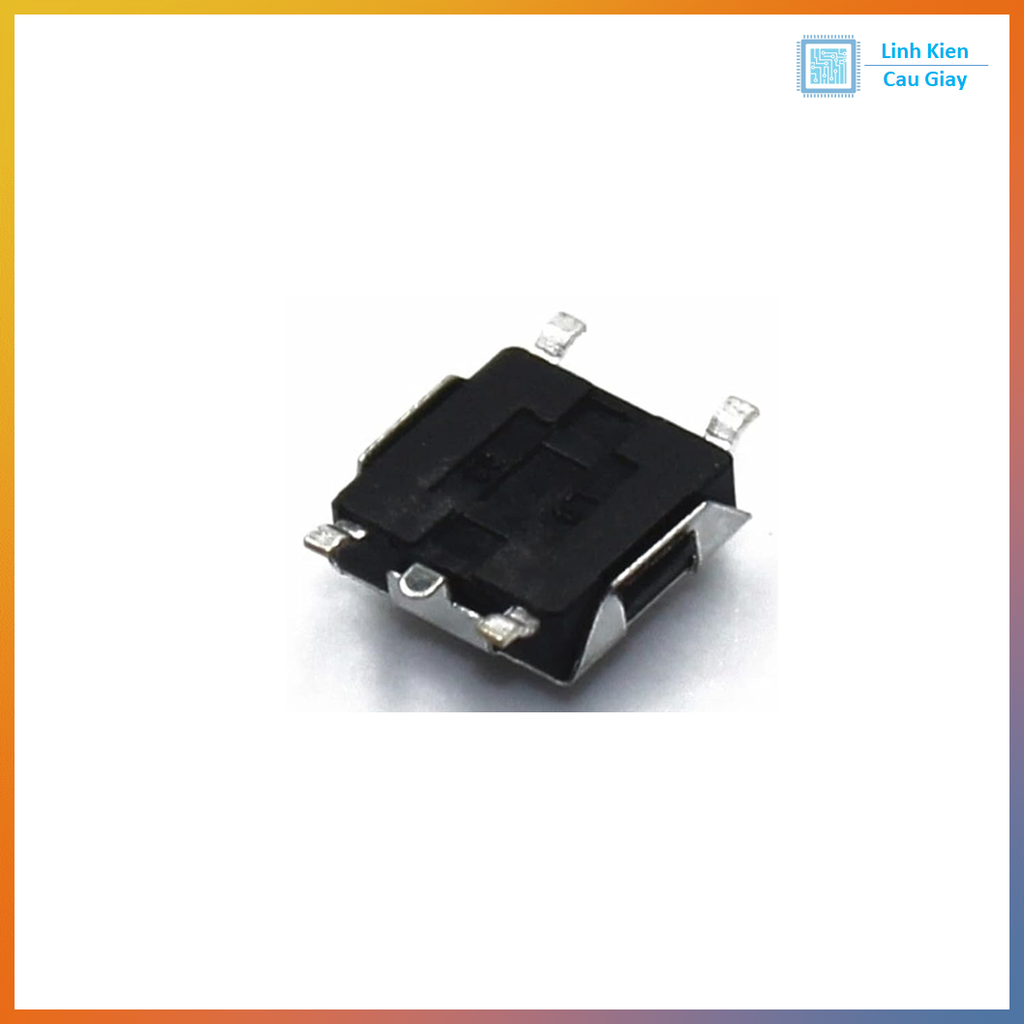

Nút nhấn SMD phẳng đỏ 5 chân 6x6x3.1mm

Mô tả sản phẩm

Nút nhấn tact SMD 6x6x3.1mm phẳng đỏ 5 chân là loại công tắc nhấn mini gọn nhẹ, dùng cho các mạch điều khiển, bo mạch thiết bị điện tử, remote, board DIY.
Kiểu SMD dán mặt, tiện cho sản xuất hàng loạt, hàn reflow, tiết kiệm diện tích PCB.
Bề mặt nhấn phẳng màu đỏ, dễ nhận biết, lực nhấn vừa tay, có tiếng “tạch” rõ, độ bền cao, phù hợp làm nút bấm chức năng trên nhiều loại thiết bị.

Ứng dụng

• Làm nút nhấn Reset, Power, Mode, Set, chọn chức năng trên mạch điều khiển.

• Dùng cho mạch Arduino, ESP, STM32, kit phát triển, thiết bị cầm tay, điều khiển từ xa, đồ chơi điện tử.

• Thích hợp cho đồ án sinh viên, dự án STEM, sản phẩm DIY, sản phẩm thương mại cần nút gọn, đẹp.

Sơ đồ chân

• Tổng 5 chân SMD:

  • Thường 4 chân là 2 cặp tiếp điểm song song (2 chân nối chung mỗi phía).

  • 1 chân còn lại có thể là chân cơ khí / không nối mạch (tùy layout).

• Khi không nhấn: 2 phía hở mạch.

• Khi nhấn: 2 cụm chân đối diện được nối với nhau, tạo trạng thái ON.

• Trước khi thiết kế PCB nên đo thông mạch để xác định 2 cặp chân làm tiếp điểm chính.

Thông số kĩ thuật

• Loại: Tact switch SMD 5 pin, mặt phẳng đỏ

• Kích thước thân: 6×6mm, cao khoảng 3.1mm

• Kiểu lắp: SMD dán PCB

• Số chân: 5 chân

• Tiếp điểm: 1 NO (thường hở), ấn vào để đóng mạch

• Dòng/áp làm việc: thích hợp cho tín hiệu điều khiển, mạch logic, tải nhỏ (mV–V, mA–trăm mA)

Hướng dẫn sử dụng

• Thiết kế pad SMD đúng footprint 6×6, chừa khoảng trống quanh nút để dễ thao tác.

• Dùng 2 chân thuộc 2 phía khác nhau làm tiếp điểm, nối vào mạch input, Vcc/GND qua điện trở kéo.

• Có thể hàn bằng reflow, khò nhiệt hoặc hàn tay (mỏ đầu nhỏ, nhiệt vừa phải).

• Không nhấn quá mạnh hoặc lệch nhiều để tránh gãy cần/nứt thân.

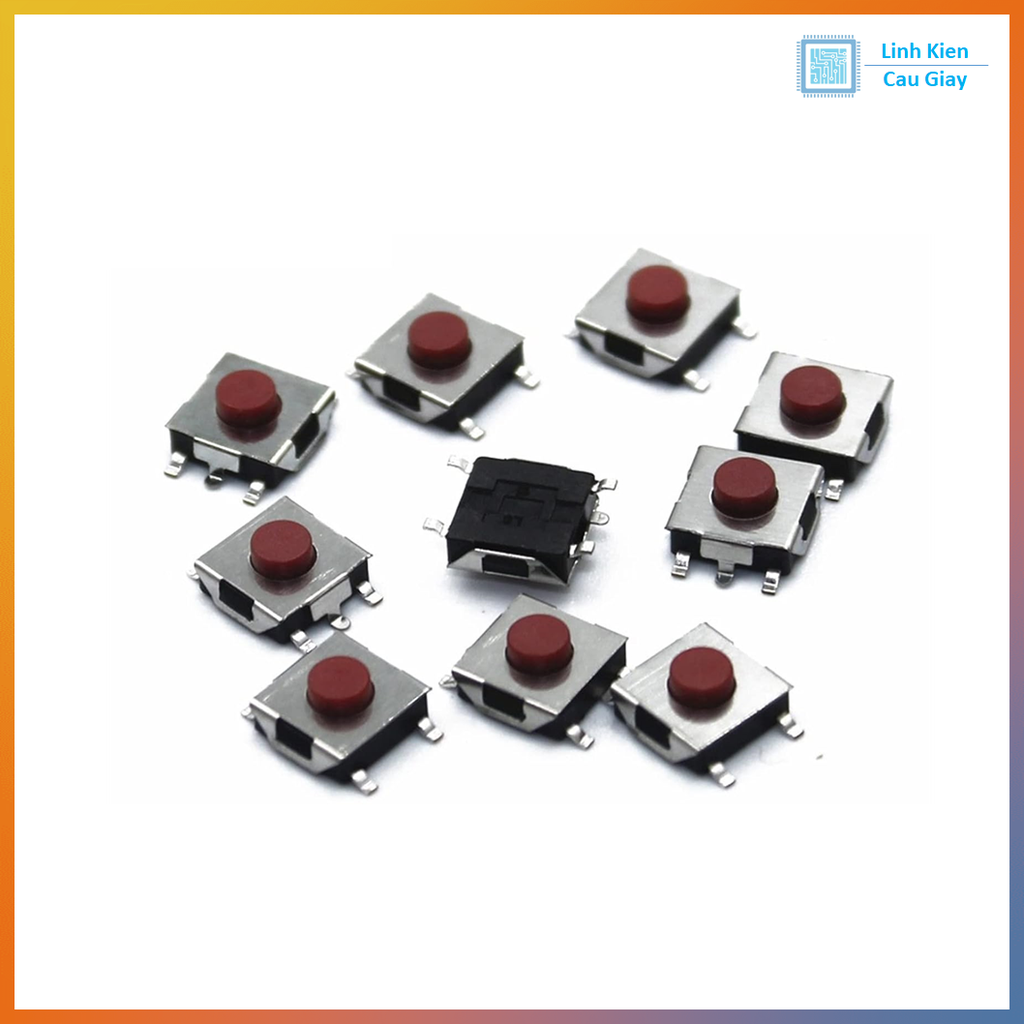

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
