Biến trở 3 chân SMD

Mô tả sản phẩm

Biến trở 3 chân SMD là loại trimmer chỉnh tay dạng dán, dùng để cân chỉnh, hiệu chỉnh thông số trên bo mạch điện tử.
Thiết kế 3 chân SMD chuẩn, kích thước nhỏ gọn, dễ đặt trên PCB mạch dán. Ở giữa có vít xoay chỉnh (dùng tua vít nhỏ xoay) giúp thay đổi điện trở theo ý muốn.
Cửa hàng phân loại đầy đủ các giá trị thông dụng: 1k, 2k, 5k, 10k, 20k, 50k, 100kΩ, rất tiện cho sửa chữa, thiết kế và sản xuất.

Ứng dụng

• Làm trimmer chỉnh áp, chỉnh dòng, chỉnh ngưỡng cho mạch nguồn, mạch cảm biến.

• Dùng làm volume nhỏ, chỉnh độ sáng, độ nhạy, hệ số khuếch đại trong mạch audio, mạch đo, mạch công nghiệp.

• Ứng dụng nhiều trong mạch Arduino, ESP, STM32, module cảm biến, thiết bị đo, board điều khiển, đồ án STEM.

• Sửa chữa, thay thế biến trở cho mạch dân dụng, mạch điều khiển, mạch công suất nhỏ.

Sơ đồ chân

• Biến trở có 3 chân:

  • Chân 1: một đầu điện trở.

  • Chân 3: đầu điện trở còn lại.

  • Chân 2 (giữa): cần gạt (wiper) – ngõ ra biến đổi khi xoay.

• Thường:

  • Chân 1 – 3 nối vào hai điểm cố định trong mạch.

  • Lấy tín hiệu tại chân 2 để điều chỉnh điện áp/dòng theo góc xoay.

Thông số kĩ thuật

• Loại: Biến trở 3 chân SMD (trimmer SMD)

• Giá trị: 1k / 2k / 5k / 10k / 20k / 50k / 100kΩ (chọn theo phân loại sản phẩm)

• Kiểu hoạt động: biến trở xoay tuyến tính (thường B-taper)

• Kiểu chân: SMD 3 chân gắn mặt PCB

• Công suất: cỡ 0,1–0,2W (tùy dòng sản xuất, dùng cho tín hiệu, không dùng như tải công suất lớn)

Hướng dẫn sử dụng

• Chọn giá trị biến trở đúng với sơ đồ mạch (thay cho VR 1k, 10k… dạng SMD).

• Khi layout PCB: để pad 3 chân đúng footprint, chừa vị trí để có thể xoay bằng tua vít.

• Hàn biến trở SMD: có thể hàn khò hoặc hàn tay, dùng mỏ nhỏ, nhiệt độ vừa, không lưu quá lâu trên chân.

• Khi chỉnh: dùng tua vít dẹt nhỏ, xoay từ từ, đo lại giá trị/ngưỡng mong muốn trên mạch.

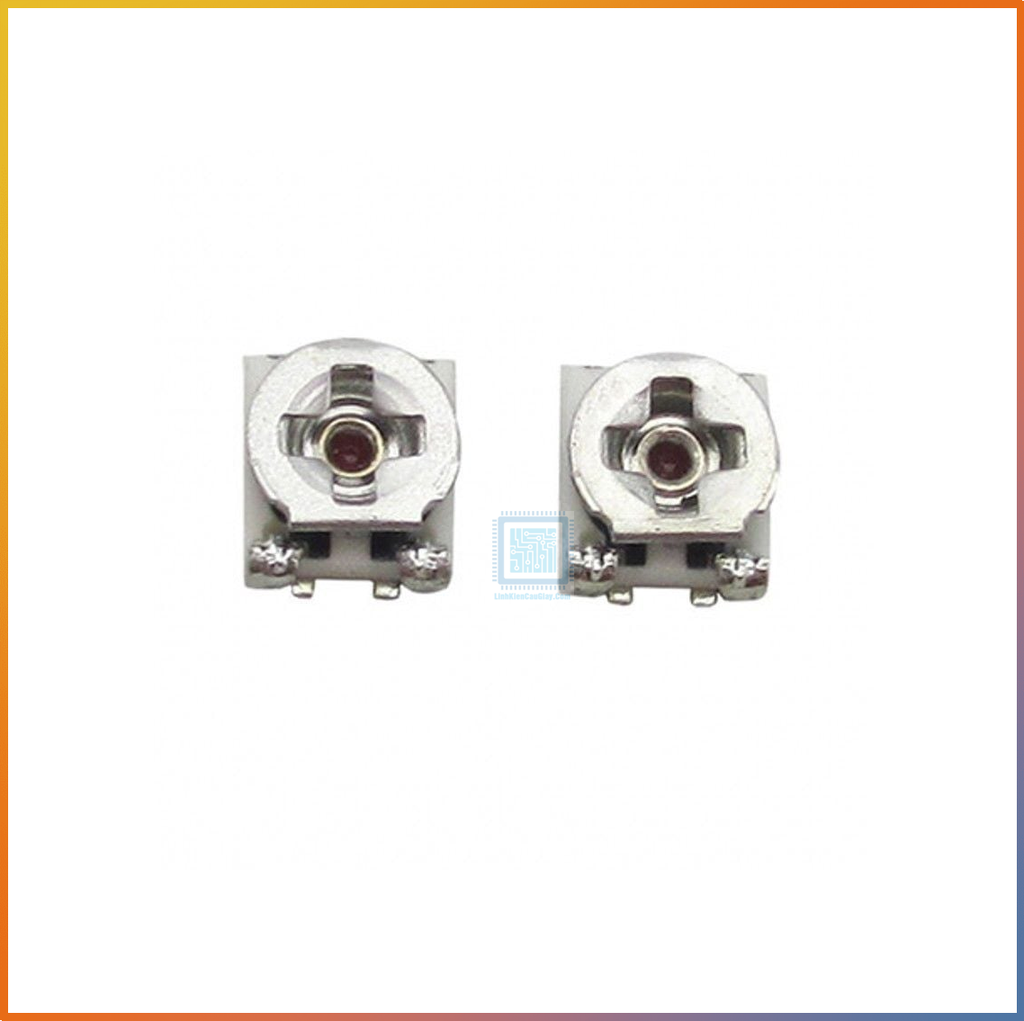

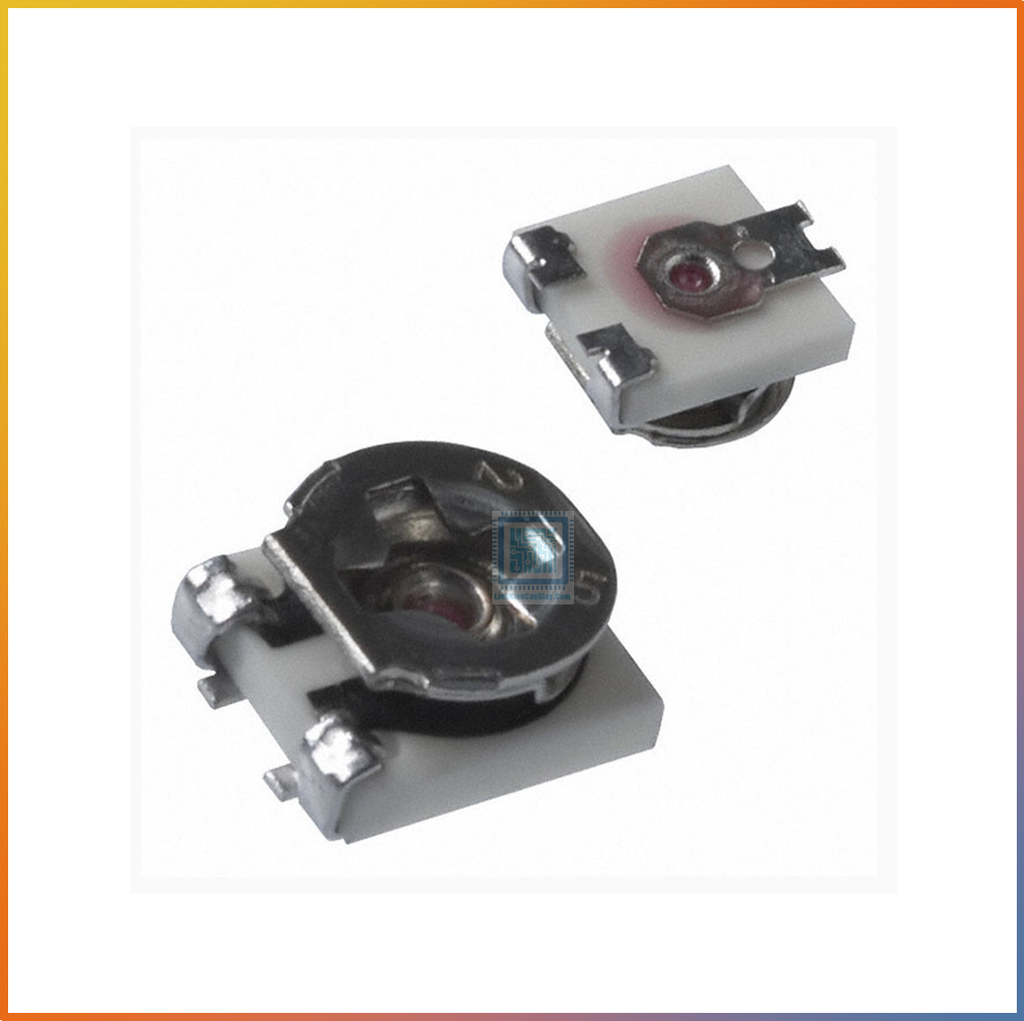

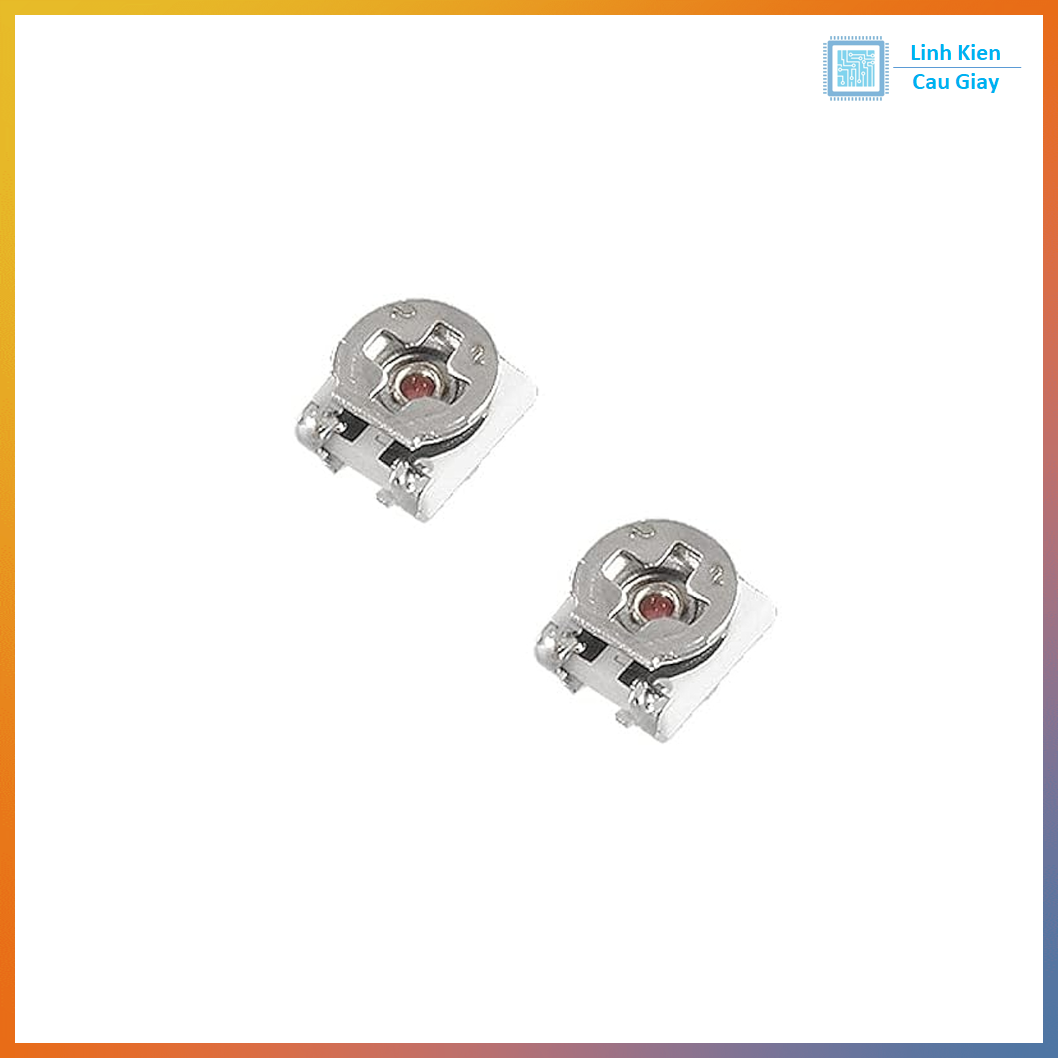

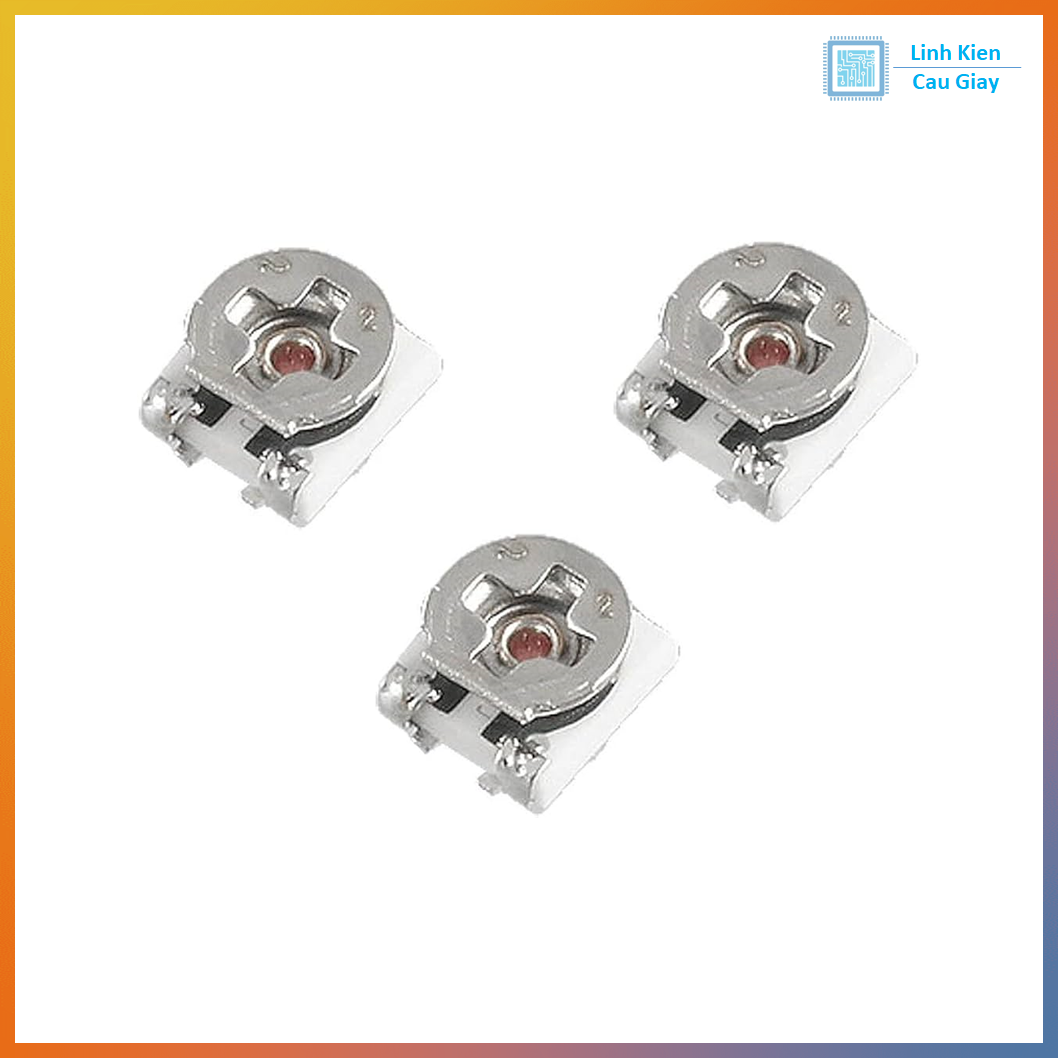

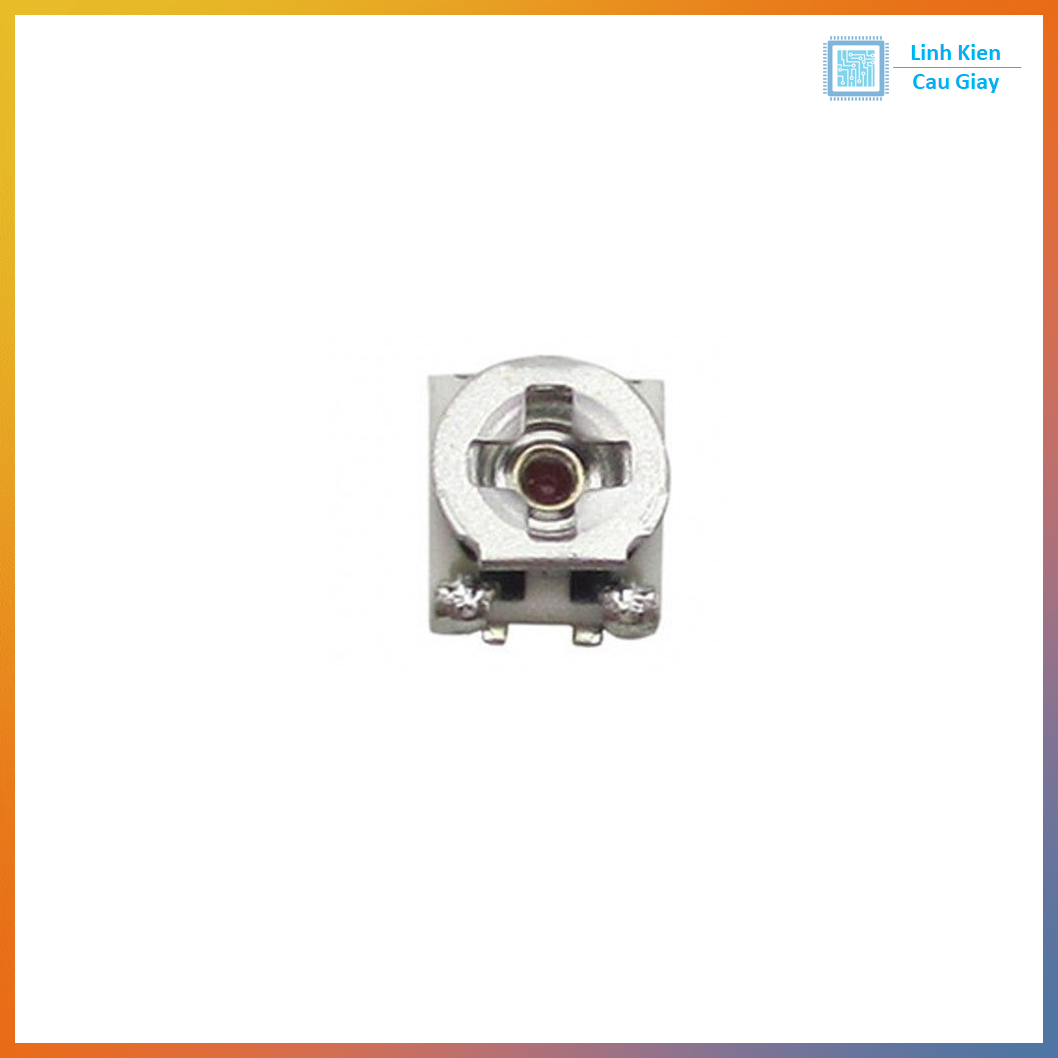

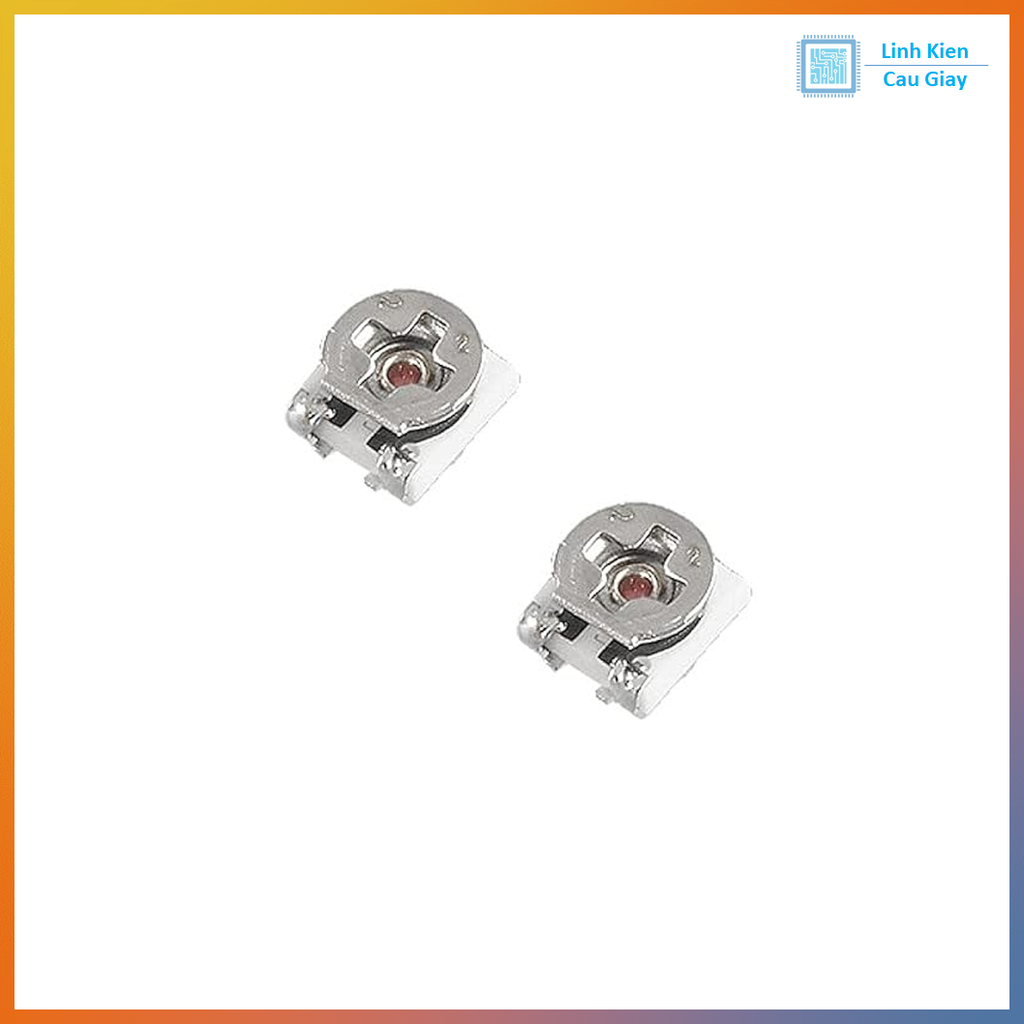

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
