Biến trở vuông Các giá trị

Mô tả sản phẩm

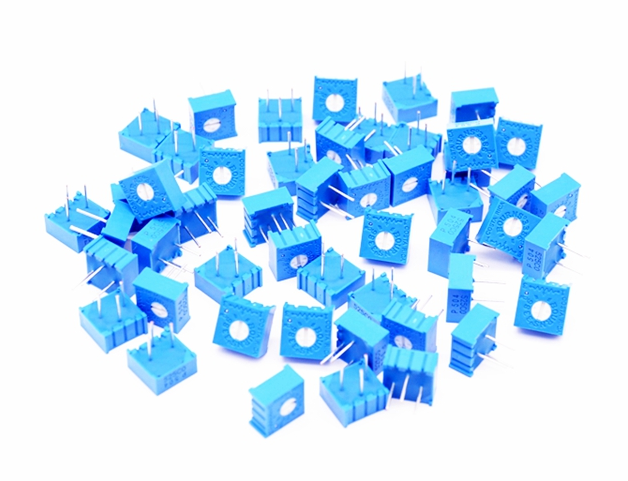

Biến trở vuông 3386P là loại trimmer vi chỉnh 3 chân, chỉnh bằng tua vít, dùng cực kỳ phổ biến để cân chỉnh áp, dòng, độ nhạy, hệ số khuếch đại… trên bo mạch.
Vỏ nhựa xanh cách điện, kích thước nhỏ gọn, chân cắm xuyên lỗ (THT) dễ hàn, độ bền cơ học cao. Cửa hàng có đầy đủ các giá trị: 1K, 2K, 5K, 10K, 20K, 50K, 100K, 500KΩ, phù hợp hầu hết sơ đồ nguồn, cảm biến, audio, công nghiệp.

Ứng dụng

• Làm biến trở vi chỉnh trong mạch nguồn ổn áp, mạch sạc, mạch nguồn xung.

• Chỉnh ngưỡng cảm biến, độ nhạy, thời gian trễ, hệ số khuếch đại op-amp.

• Dùng làm volume nhỏ, chỉnh độ sáng, tốc độ, mức cảnh báo trong thiết bị điện tử.

• Ứng dụng rộng rãi trong Arduino, ESP, STM32, PLC mini, đồ án STEM, mạch DIY.

Sơ đồ chân

Nhìn từ phía chân cắm – vít chỉnh hướng lên:

• Chân 1: một đầu điện trở.

• Chân 3: đầu còn lại của điện trở.

• Chân 2 (giữa): cần gạt (wiper) – điện áp/dòng thay đổi theo góc xoay.
  → Thường nối chân 1–3 vào hai điểm cố định, lấy tín hiệu tại chân 2.

Thông số kĩ thuật

• Dòng sản phẩm: 3386P

• Giá trị: 1K, 2K, 5K, 10K, 20K, 50K, 100K, 500KΩ (chọn phân loại khi mua)

• Số chân: 3 chân cắm PCB xuyên lỗ

• Kiểu đặc tuyến: thường tuyến tính (B)

• Công suất: khoảng 0,25W (dùng cho mạch tín hiệu/feedback, không dùng như tải công suất lớn)

• Góc quay hiệu dụng: khoảng 270°, chỉnh mịn, độ ổn định cao.

Hướng dẫn sử dụng

• Chọn giá trị biến trở đúng theo sơ đồ thiết kế (VD: chỉnh ngưỡng → 10K/50K, chỉnh áp nguồn → 1K/5K/10K…).

• Hàn 3 chân biến trở 3386P vào vị trí VR trên bo, bố trí sao cho vít chỉnh dễ thao tác.

• Khi hiệu chỉnh, dùng tua vít dẹt nhỏ xoay từ từ; vừa xoay vừa đo điện áp/dòng/ngưỡng cho đến khi đạt giá trị mong muốn.

• Tránh xoay mạnh vượt giới hạn, tránh hàn quá lâu trên chân để không làm chảy nhựa, hỏng chân tiếp xúc.

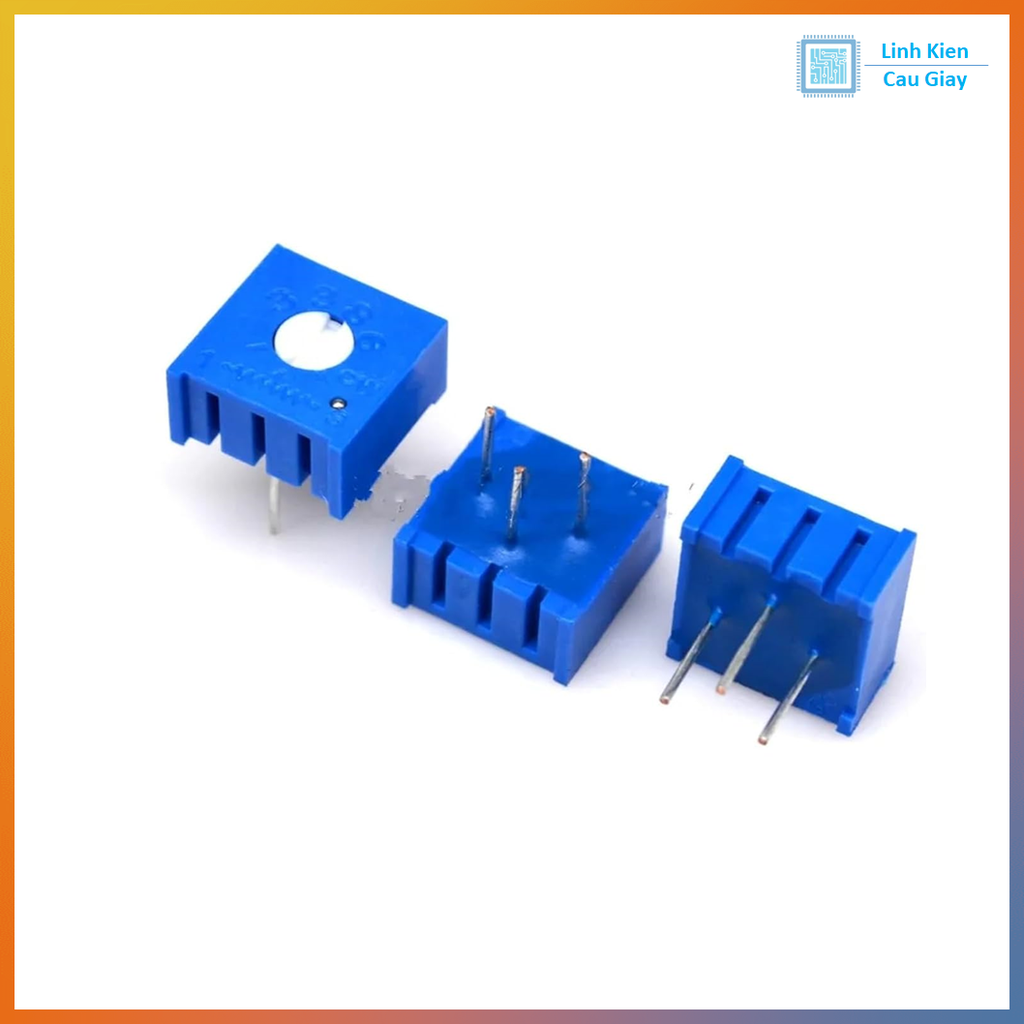

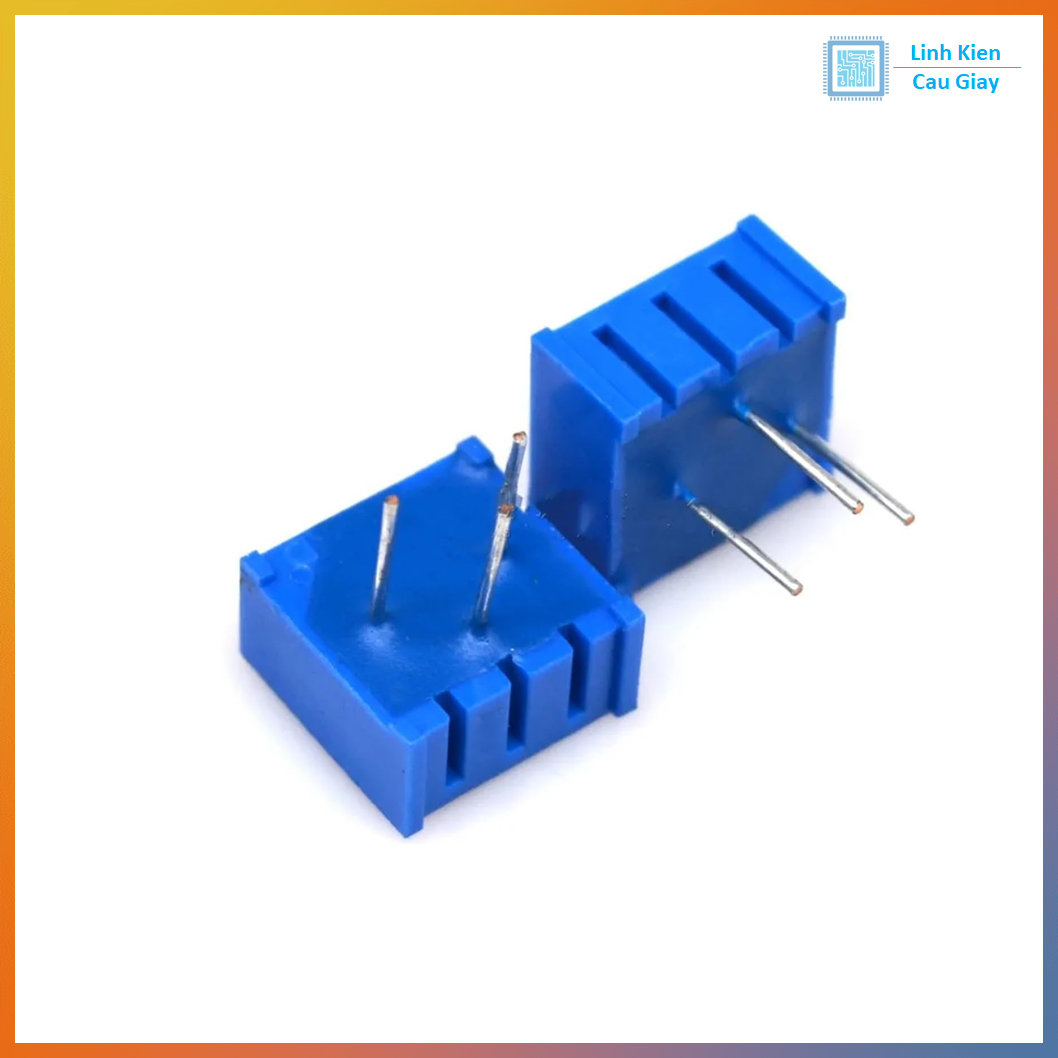

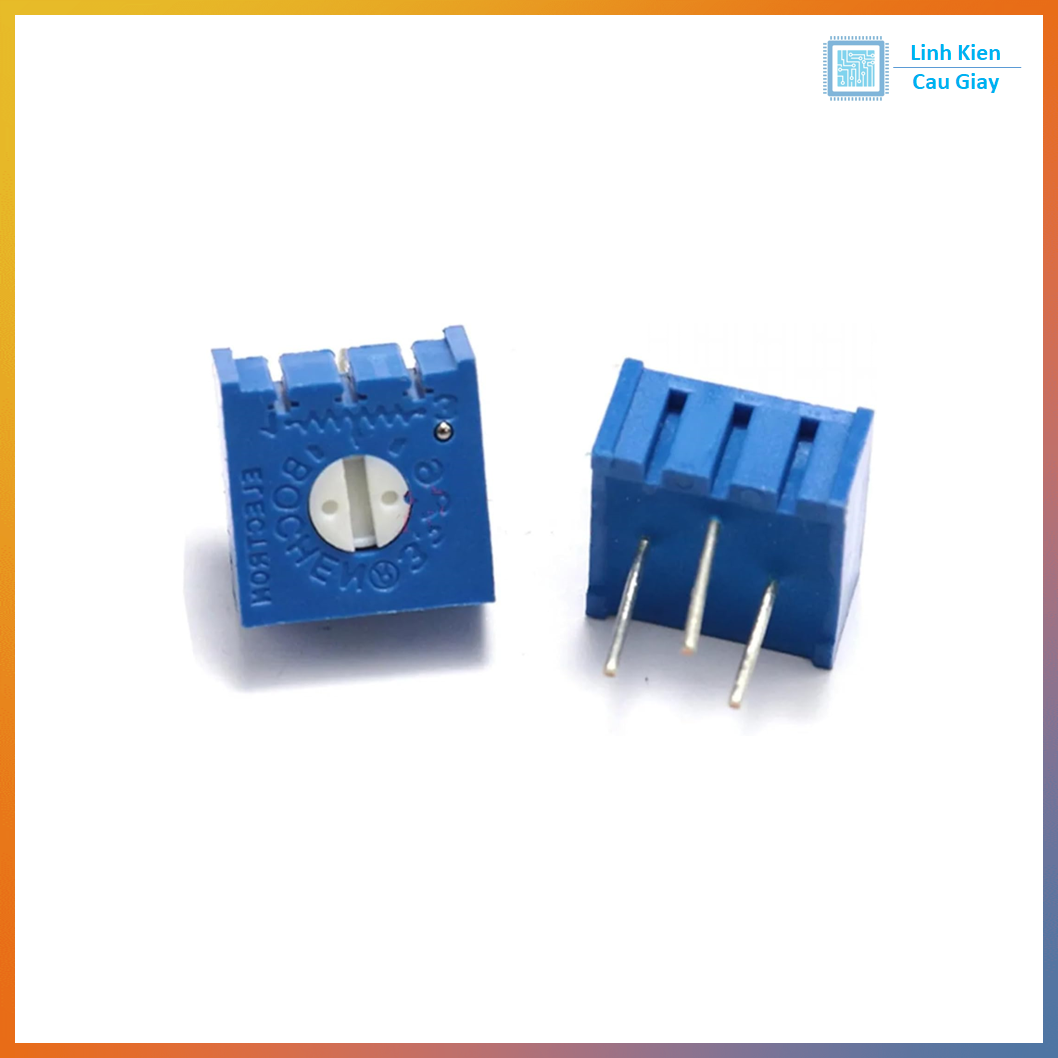

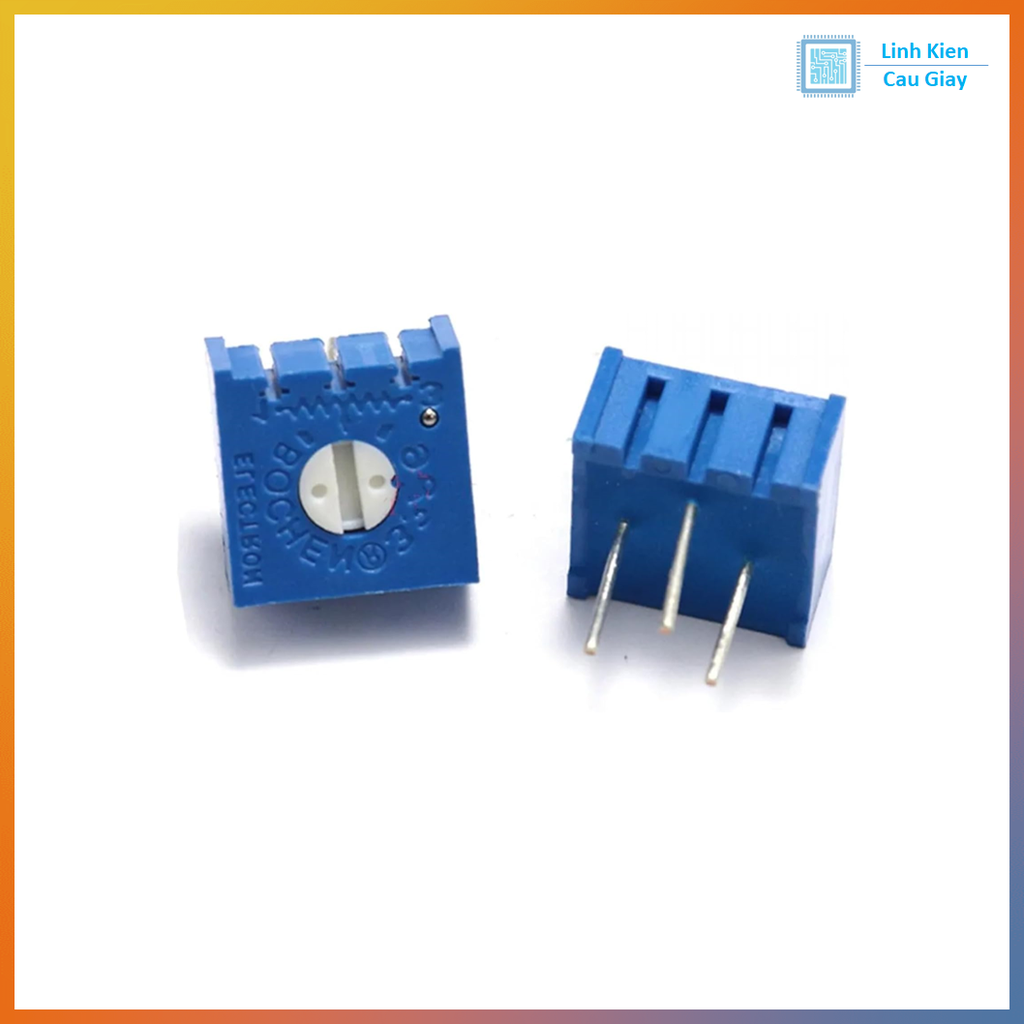

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
