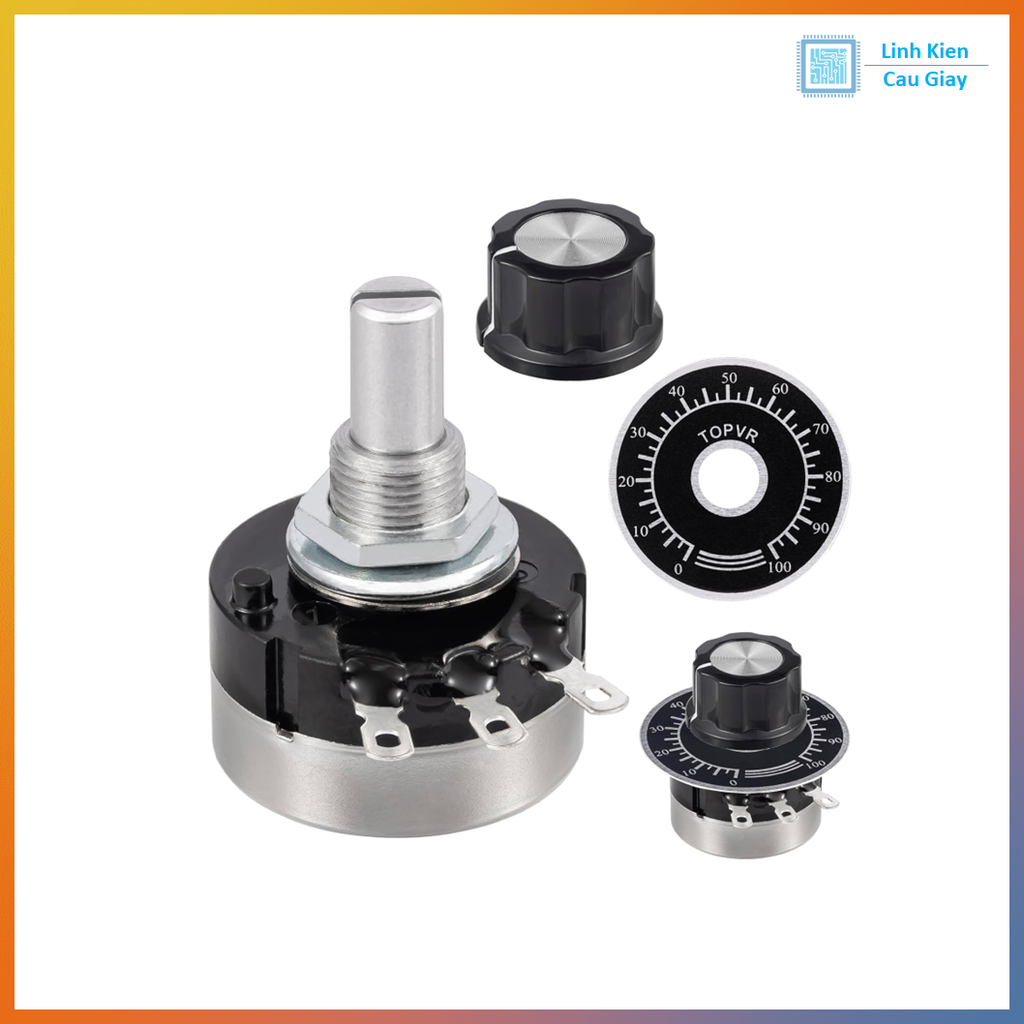

Biến trở xoay RV24YN20S nhiều giá trị

Mô tả sản phẩm

Biến trở xoay RV24YN20S là loại biến trở công suất trung bình, độ bền cao, sử dụng rộng rãi trong các mạch âm thanh, điều chỉnh tín hiệu, điều khiển tốc độ, độ sáng và nhiều ứng dụng điện tử khác.
Vỏ hợp kim kim loại, trục xoay mượt – độ chính xác cao, dễ lắp đặt trên bo mạch hoặc panel thiết bị.
Sản phẩm có nhiều giá trị điện trở từ 1K đến 500K, đáp ứng đa dạng nhu cầu chỉnh thông số trong các mạch điện.

Ứng dụng

• Điều chỉnh âm lượng trong ampli, loa kéo, mixer.

• Điều khiển tốc độ động cơ DC.

• Chỉnh độ sáng LED, điều chỉnh mức tín hiệu.

• Dùng trong mạch DIY, robot, module điều khiển, thiết bị âm thanh – điện tử.

• Làm biến trở tinh chỉnh trong các mạch cảm biến, thiết bị đo.

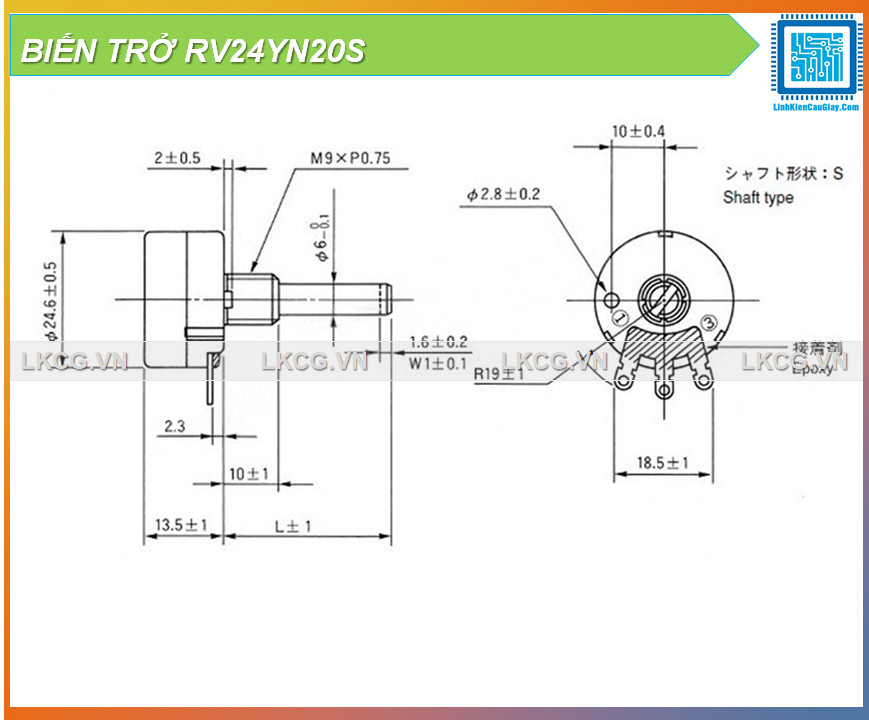

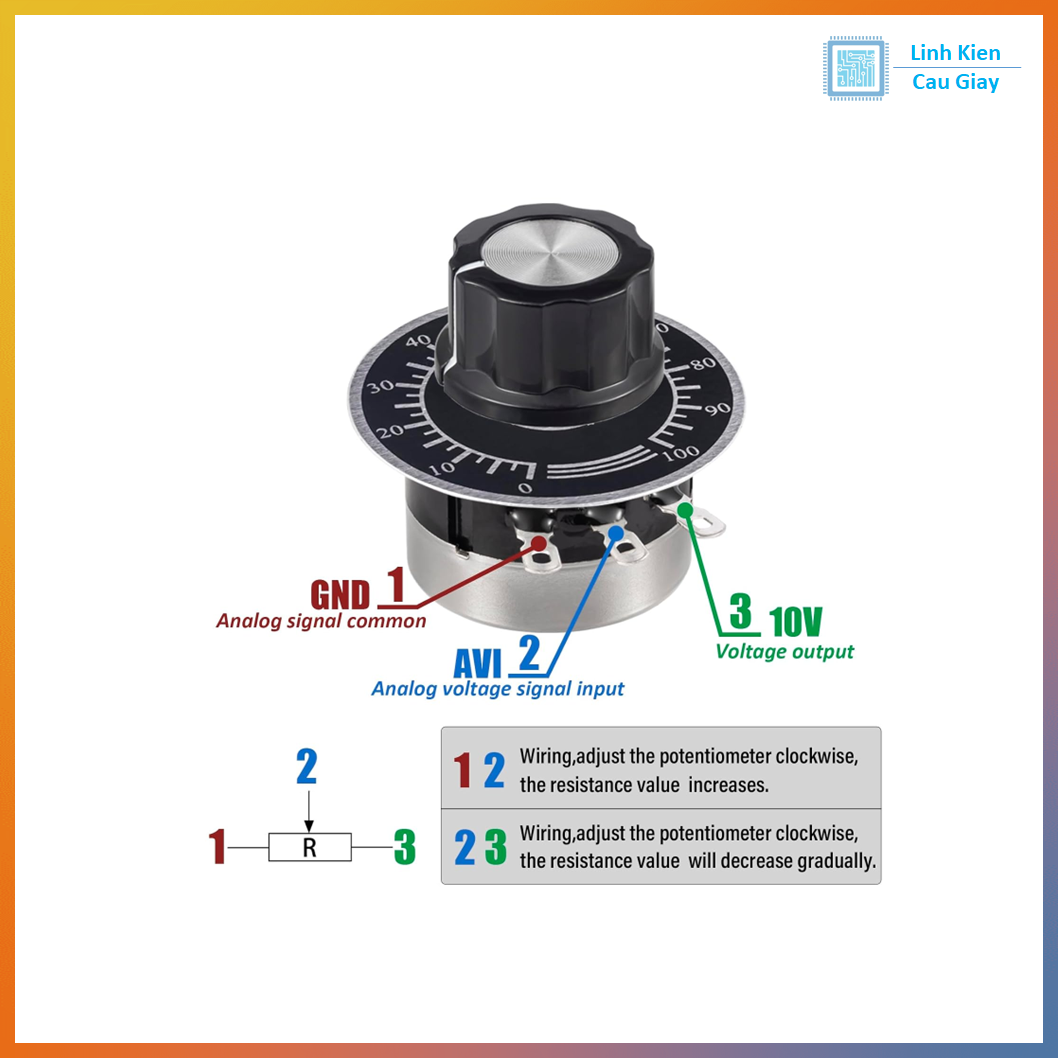

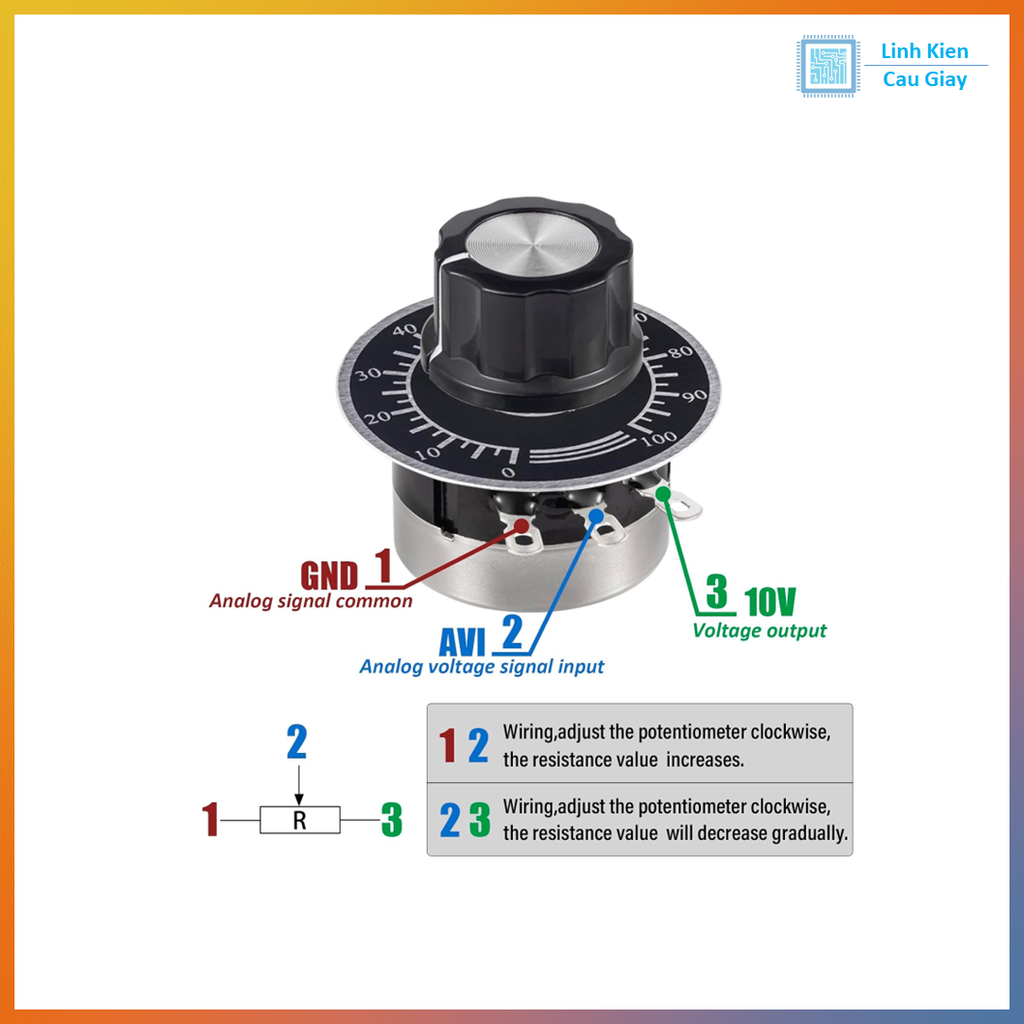

Sơ đồ chân

Biến trở xoay RV24YN20S gồm 3 chân:

• Chân 1: Đầu điện trở cố định.

• Chân 2 (giữa): Con chạy (giá trị biến thiên theo góc xoay).

• Chân 3: Đầu điện trở cố định còn lại.
  → Khi xoay trục, chân giữa thay đổi giá trị từ 0Ω đến giá trị tối đa (1K – 500K tùy phiên bản).

Thông số kĩ thuật

• Model: RV24YN20S

• Kiểu: Biến trở xoay dạng trục

• Giá trị: 1K / 2K / 5K / 10K / 50K / 100K / 500K

• Công suất chịu tải: 0.5W – 1W tùy phiên bản

• Điện áp làm việc: 0–150V

• Góc xoay: 300° ± 10°

• Sai số: ±10%

• Chất liệu vỏ: Hợp kim + carbon film

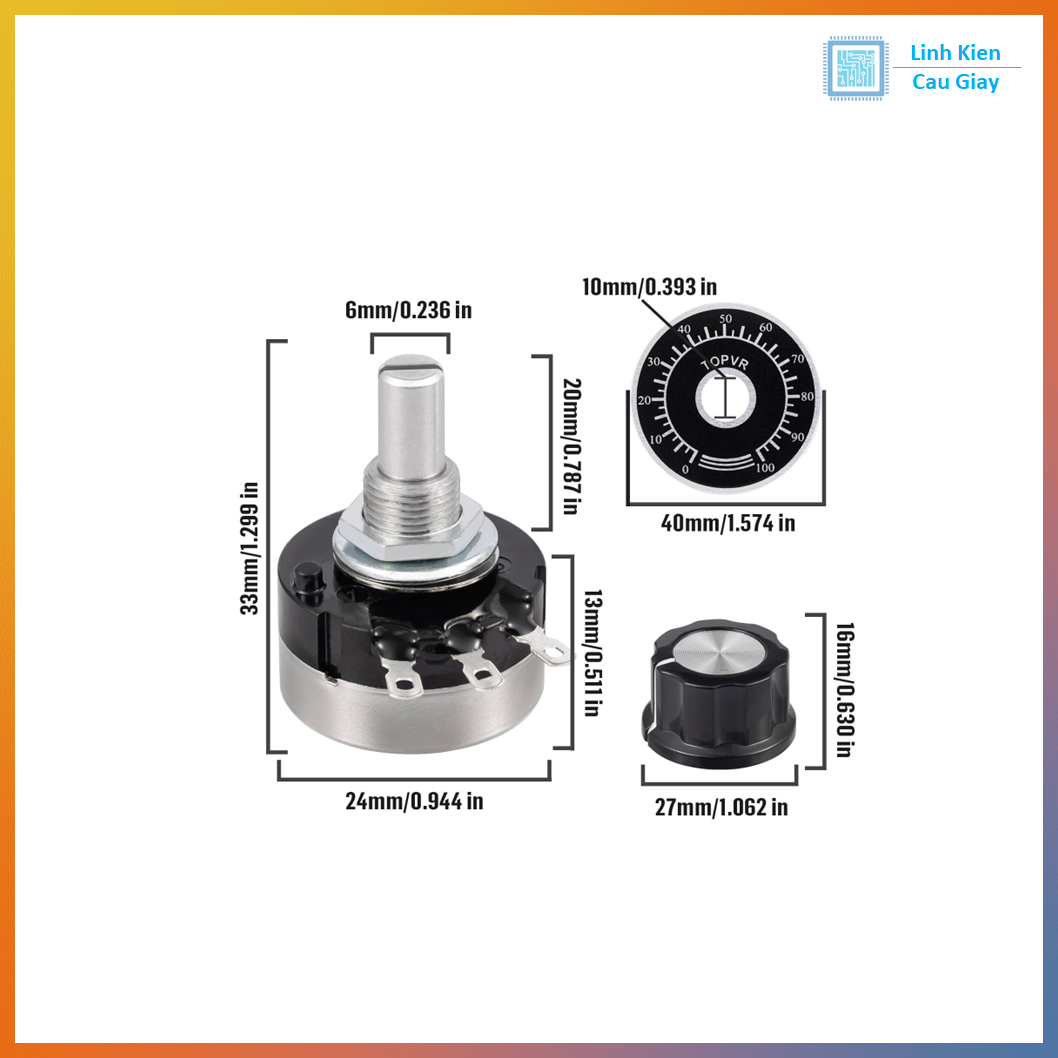

• Đường kính thân: 24mm

• Chuẩn trục: Dạng răng/knurled tùy lô

• Độ bền xoay: >10.000 vòng

Hướng dẫn sử dụng

• Xác định đúng giá trị điện trở phù hợp ứng dụng (1K–500K).

• Hàn 3 chân đúng sơ đồ: 2 chân ngoài là hai đầu điện trở, chân giữa là con chạy.

• Khi lắp lên box hoặc panel, siết đai ốc cố định để tăng độ ổn định.

• Dùng núm xoay (knob) để thao tác mượt và an toàn.

• Tránh cấp dòng vượt quá công suất danh định để không làm hỏng lớp carbon bên trong.

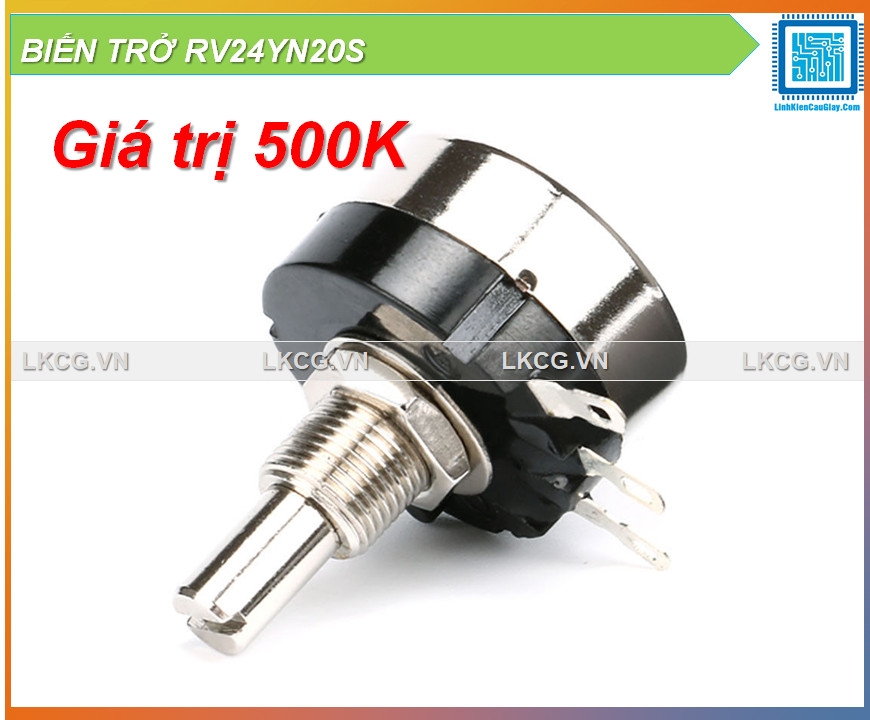

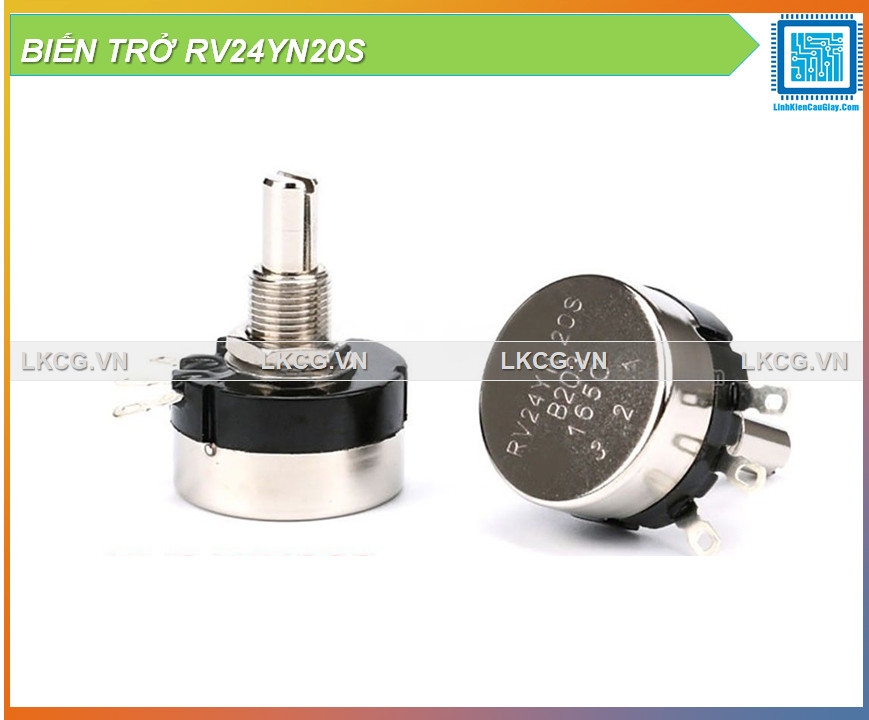

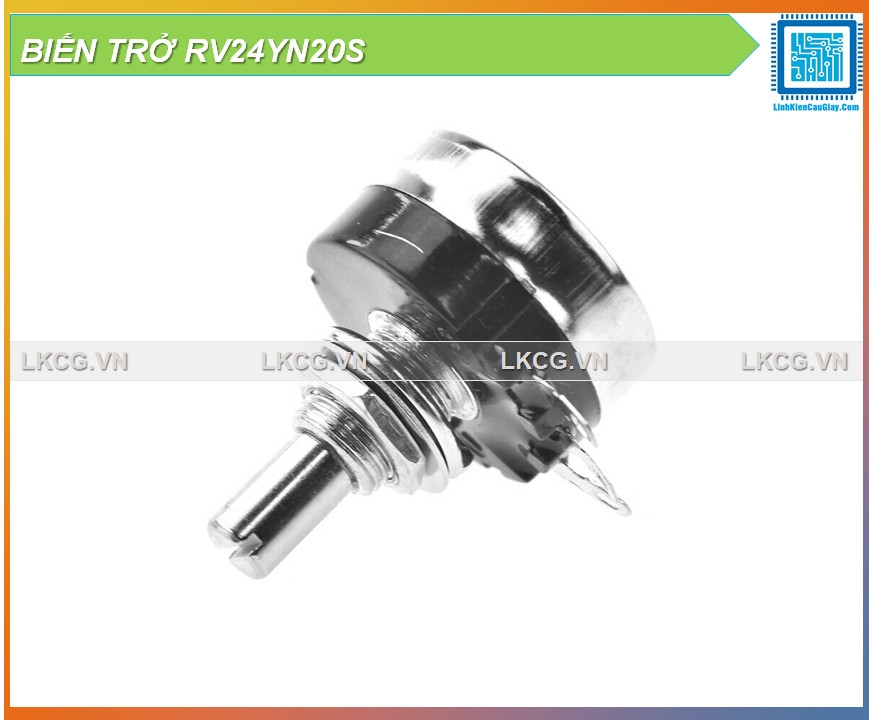

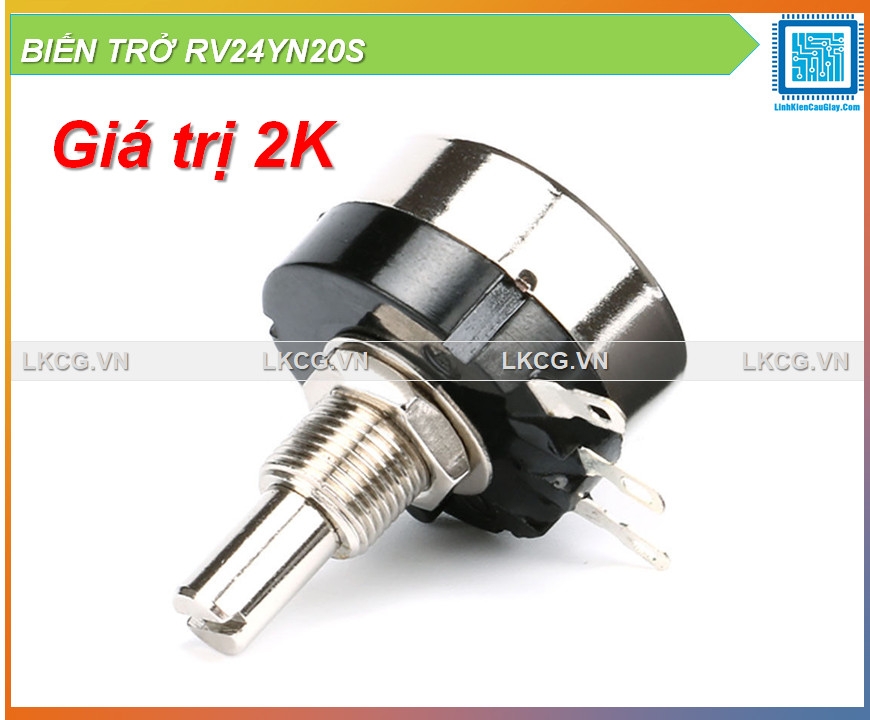

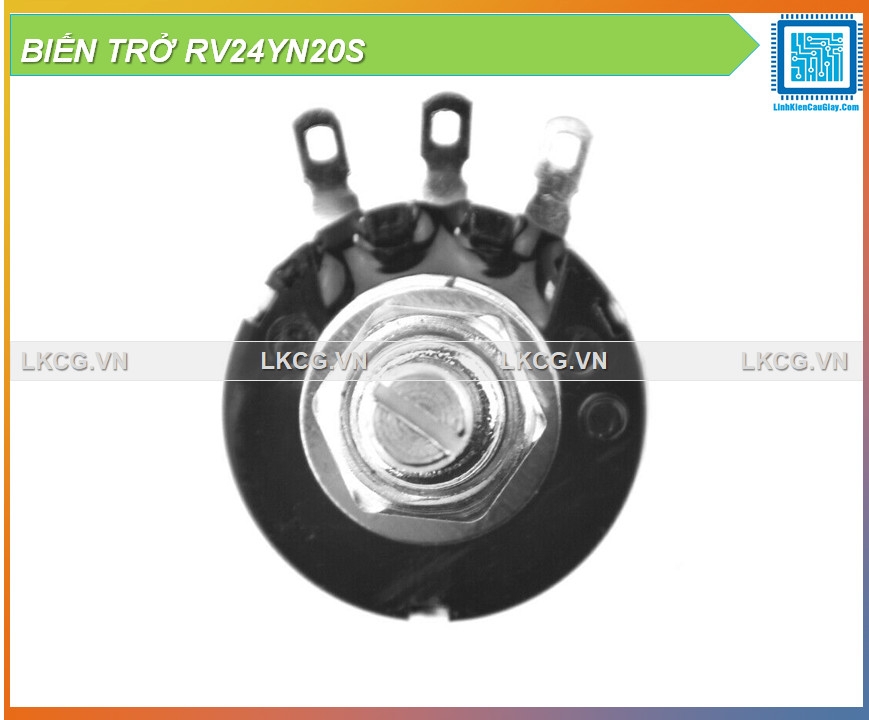

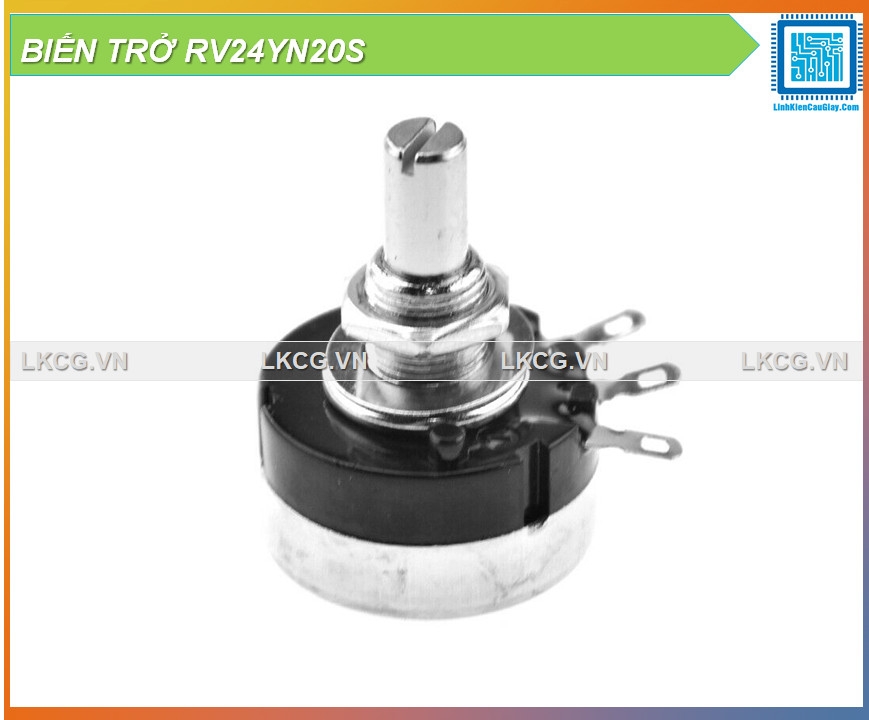

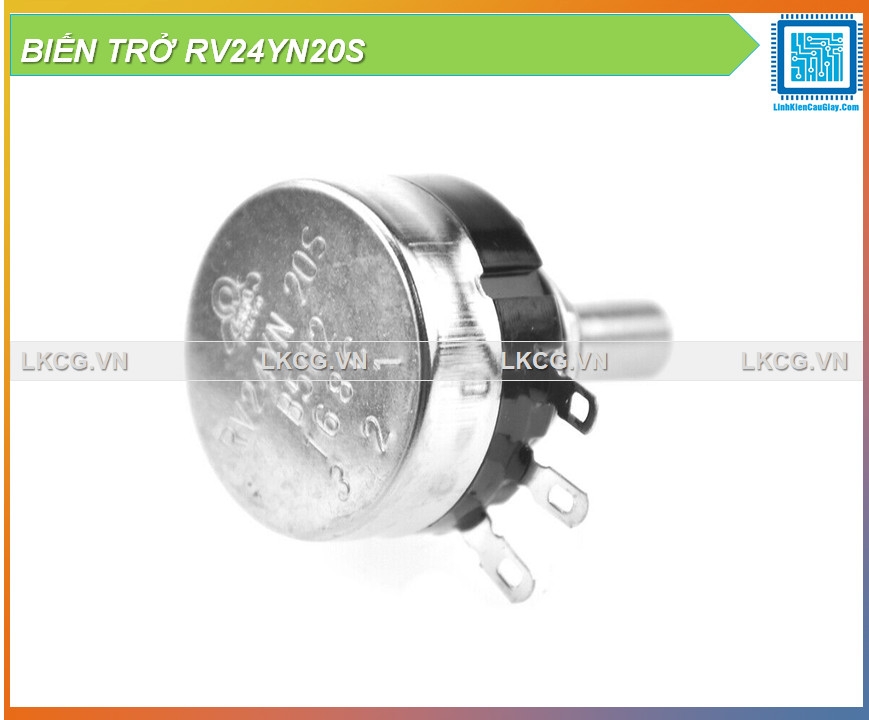

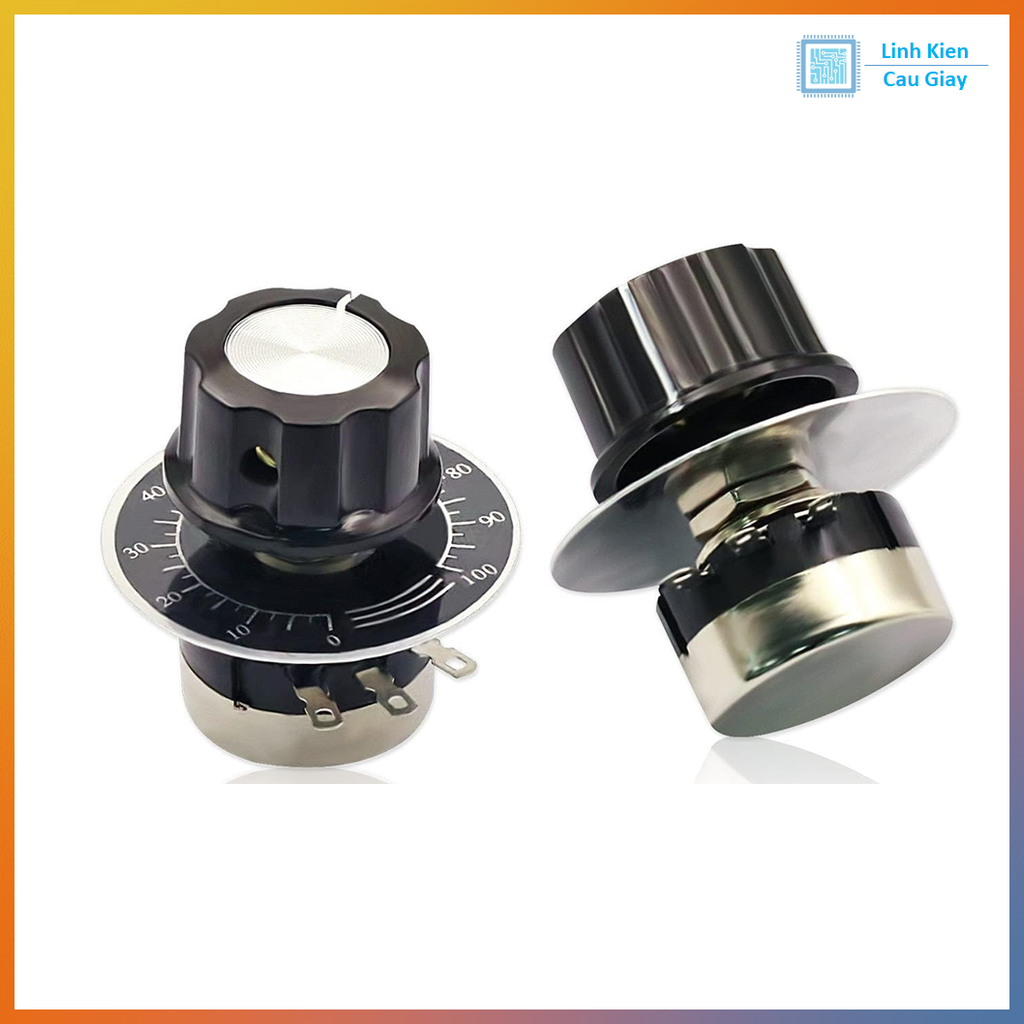

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
