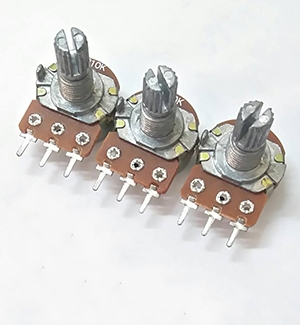

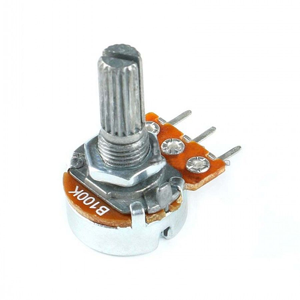

Triết áp đơn WH148 các giá trị 1K, 2K, 5K, 10K, 20K, 50K, 100K, 500K

Mô tả sản phẩm

Triết áp đơn WH148 là loại biến trở xoay 1 kênh thông dụng, dùng để chỉnh mức âm lượng, độ sáng, tốc độ động cơ, tín hiệu analog…
Thân triết áp bằng kim loại, trục xoay có ren bắt ốc, thao tác xoay mượt, độ bền cao.
Cửa hàng phân loại sẵn các giá trị: 1K, 2K, 5K, 10K, 20K, 50K, 100K, 500KΩ – dễ chọn đúng giá trị theo mạch thiết kế.

Ứng dụng

• Điều chỉnh âm lượng loa, ampli, mixer mini.

• Chỉnh độ sáng LED, tốc độ quạt, tốc độ động cơ DC.

• Làm biến trở chỉnh ngưỡng, độ nhạy trong các mạch cảm biến, mạch nguồn.

• Dùng trong đồ án, dự án STEM, DIY điện tử.

Sơ đồ chân

Triết áp WH148 có 3 chân:

• Hai chân ngoài: hai đầu của điện trở cố định.

• Chân giữa (wiper): điểm lấy tín hiệu chỉnh được.
  Cách dùng phổ biến:

• Một đầu ngoài nối Vcc, đầu còn lại nối GND, chân giữa cho ra tín hiệu analog về vi điều khiển, op-amp…

Thông số kĩ thuật

• Loại: Triết áp đơn xoay WH148

• Giá trị điện trở: 1K / 2K / 5K / 10K / 20K / 50K / 100K / 500KΩ (chọn theo phân loại)

• Công suất: khoảng 0,25W

• Số chân: 3 chân hàn PCB

• Trục: trục tròn, đường kính ~ 6 mm, có ren bắt ốc lên mặt panel

• Dạng đặc tuyến: thường dùng loại tuyến tính (B) trong mạch điều khiển.

Hướng dẫn sử dụng

• Chọn đúng giá trị Ω theo sơ đồ mạch yêu cầu.

• Hàn 3 chân triết áp xuống PCB, hoặc bắt triết áp lên mặt nhôm/nhựa bằng ốc và long đen đi kèm.

• Khi dùng với vi điều khiển (Arduino, ESP…):

  • Một đầu nối 5V hoặc 3.3V, một đầu nối GND, chân giữa đưa vào chân ADC.

• Tránh xoay quá lực ở hai đầu hành trình để tăng tuổi thọ.

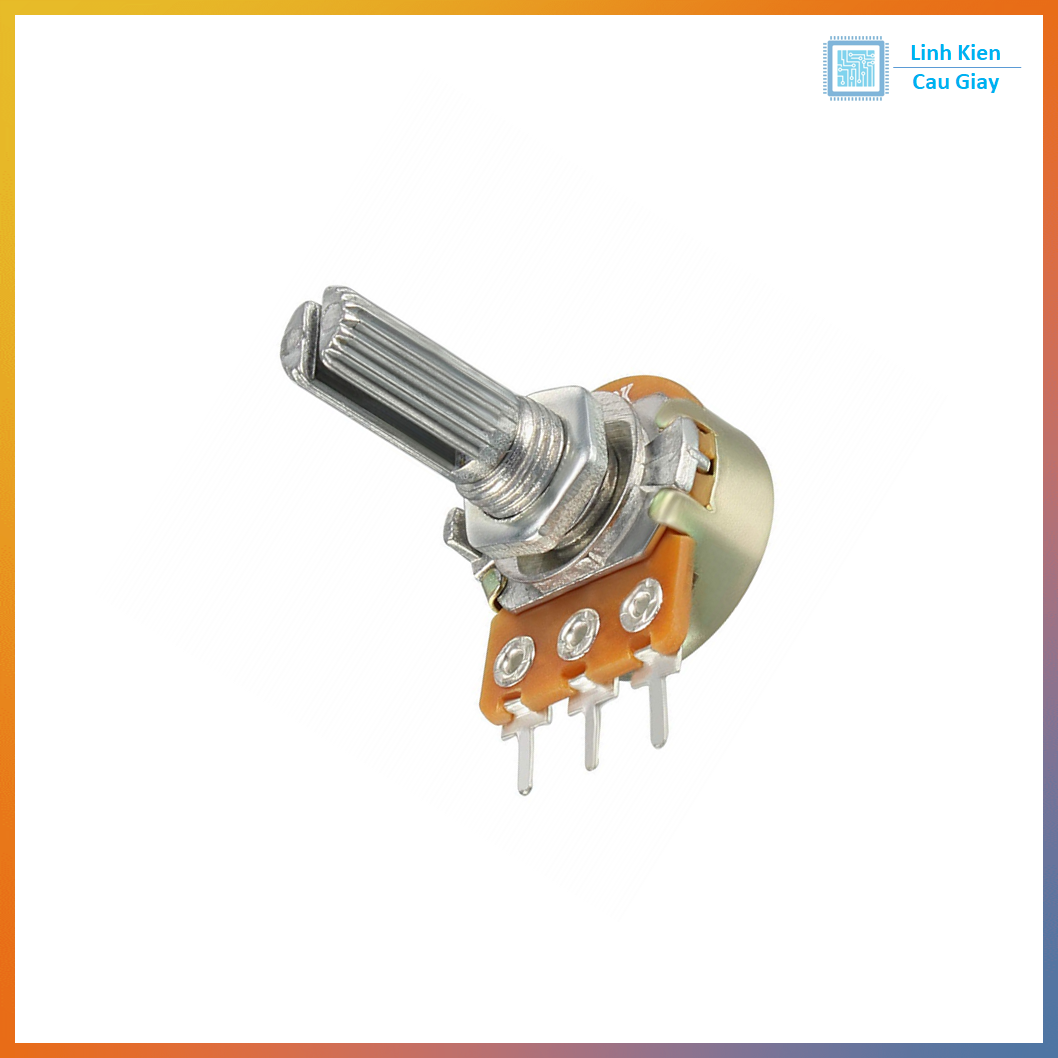

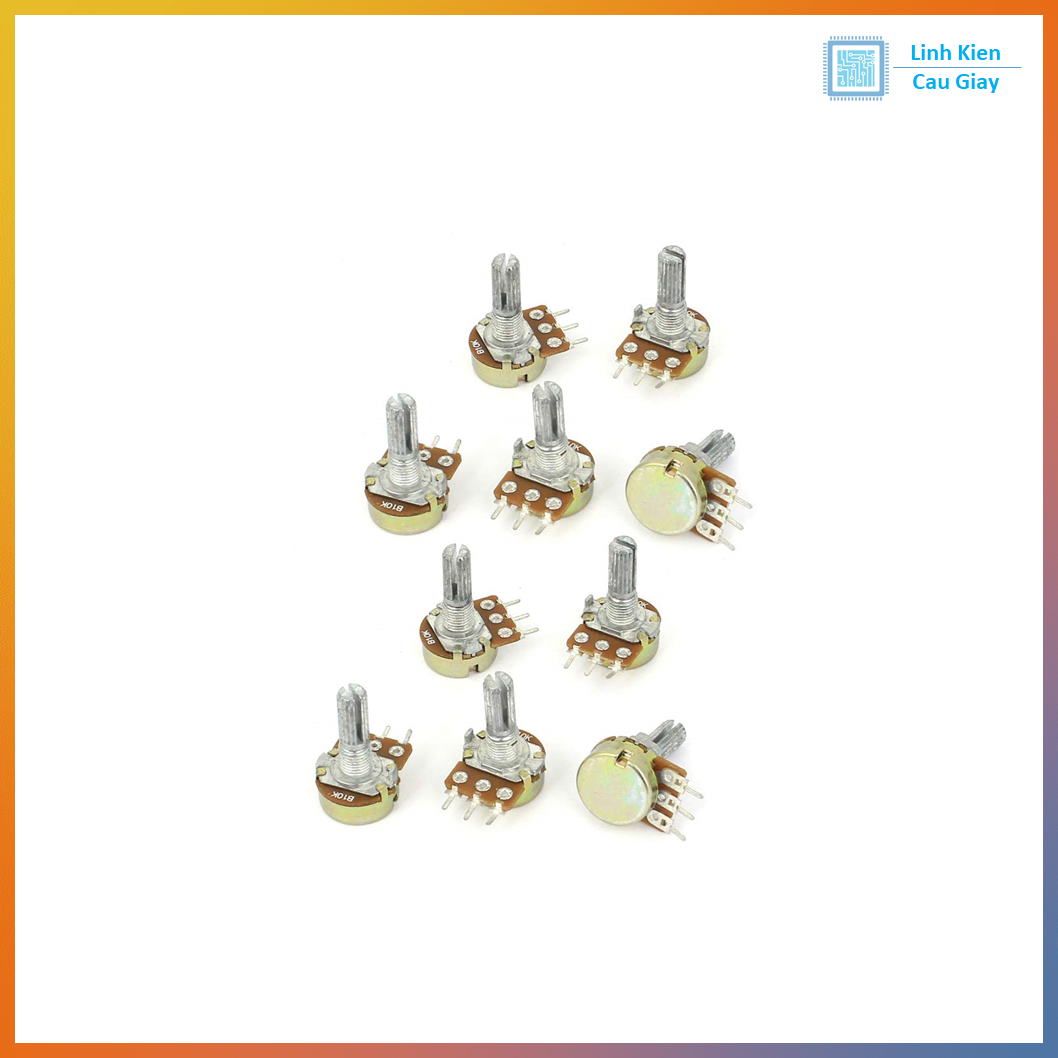

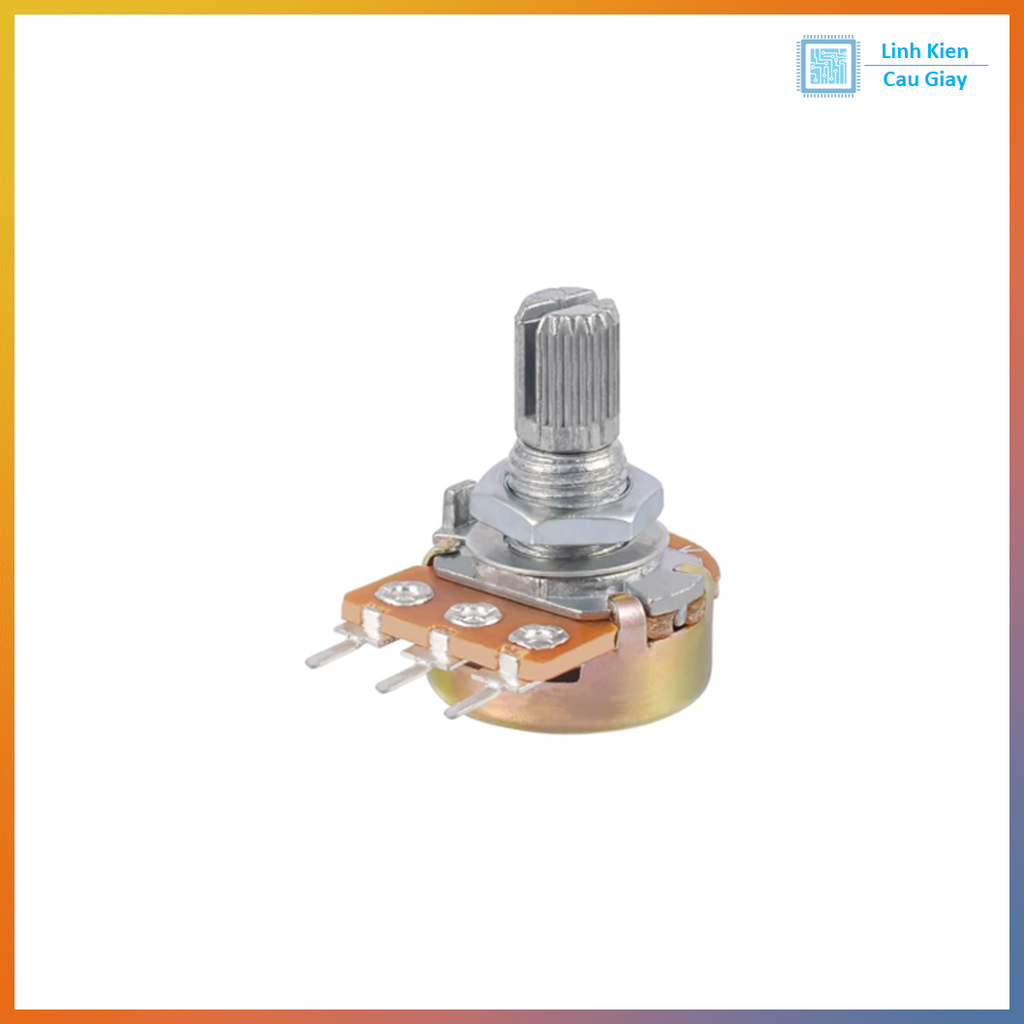

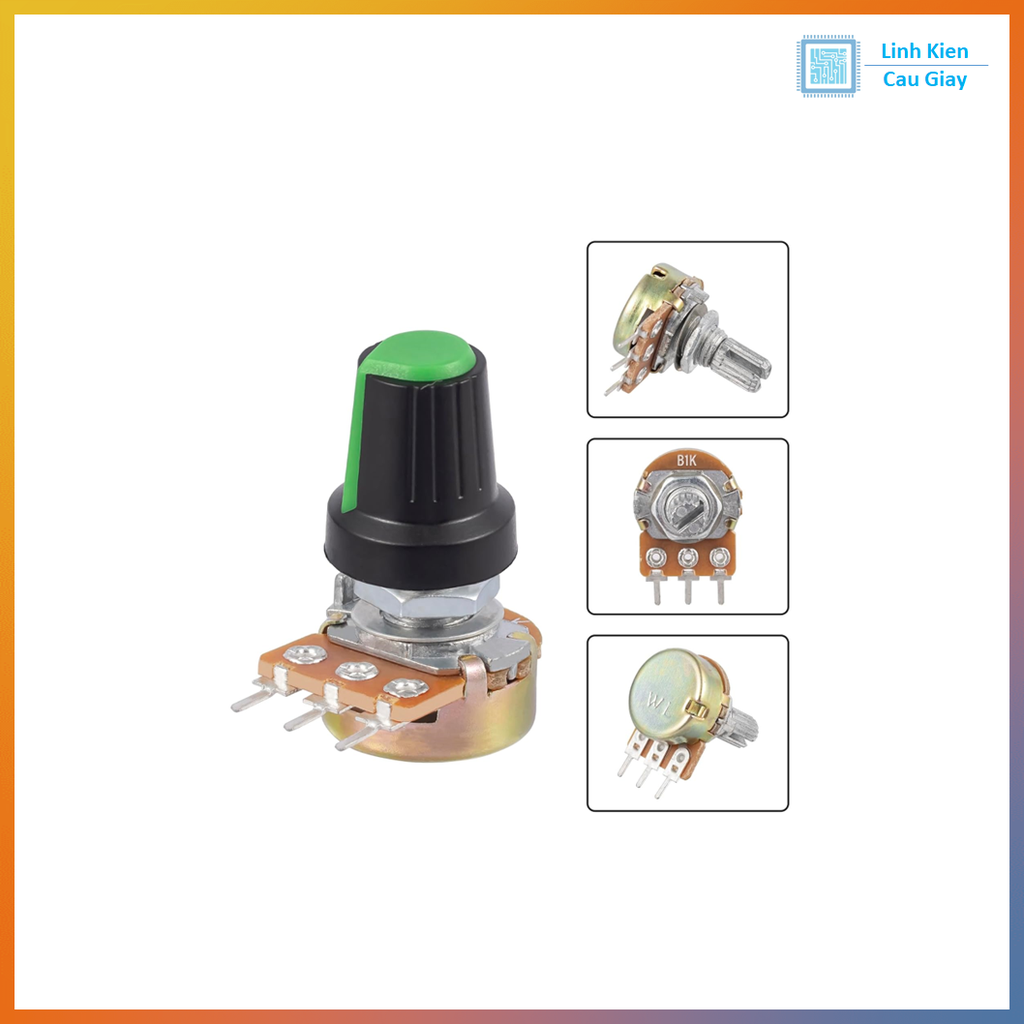

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
