Biến Trở VR 3296W Các giá trị

Mô tả sản phẩm

• Biến trở VR 3296W là loại biến trở tinh chỉnh đa vòng (multi-turn), chuyên dùng để căn chỉnh chính xác điện áp, dòng, ngưỡng so sánh trong mạch điện tử.
  Dạng cắm xuyên lỗ (through-hole), kích thước nhỏ gọn, có núm vặn bằng tua vít, xoay được nhiều vòng nên chỉnh rất mịn, khó bị lệch khi có rung lắc.

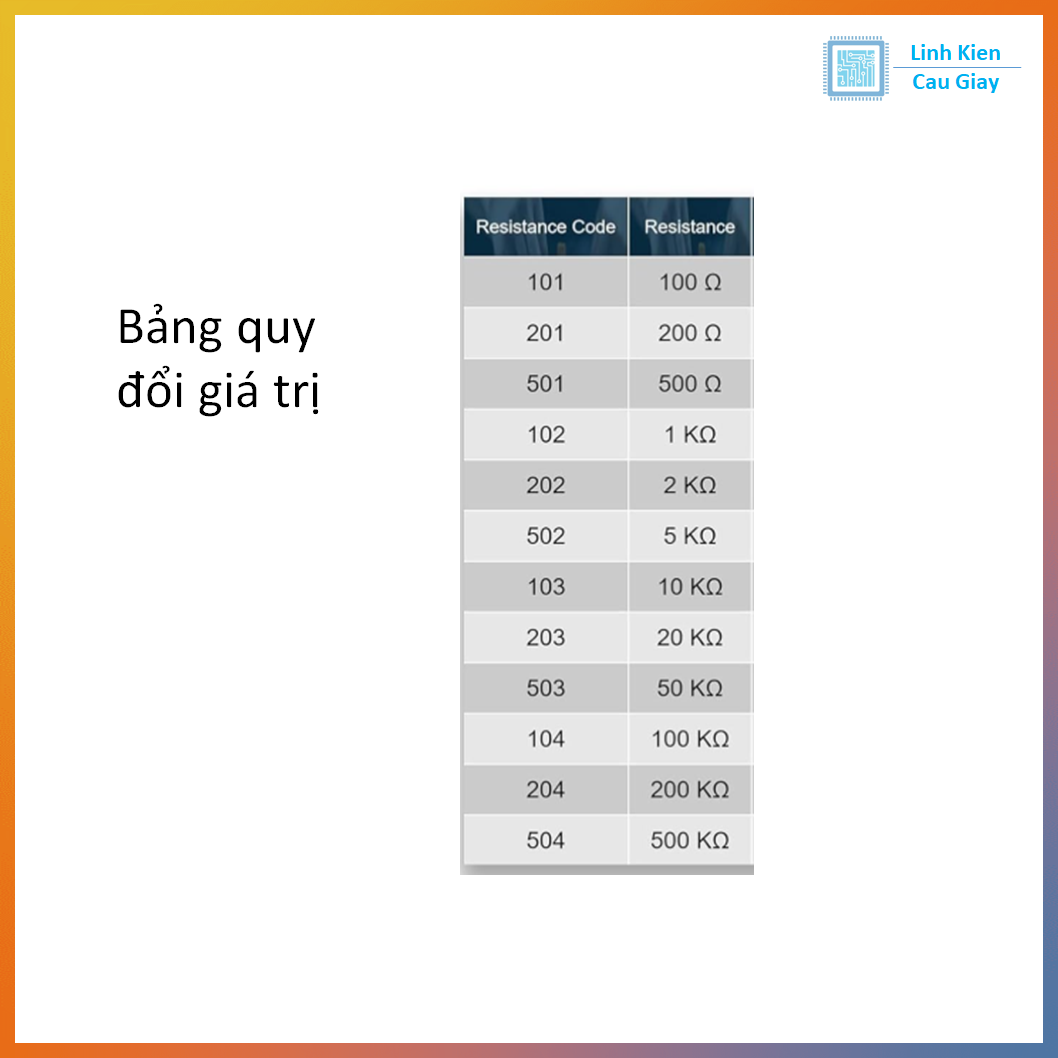

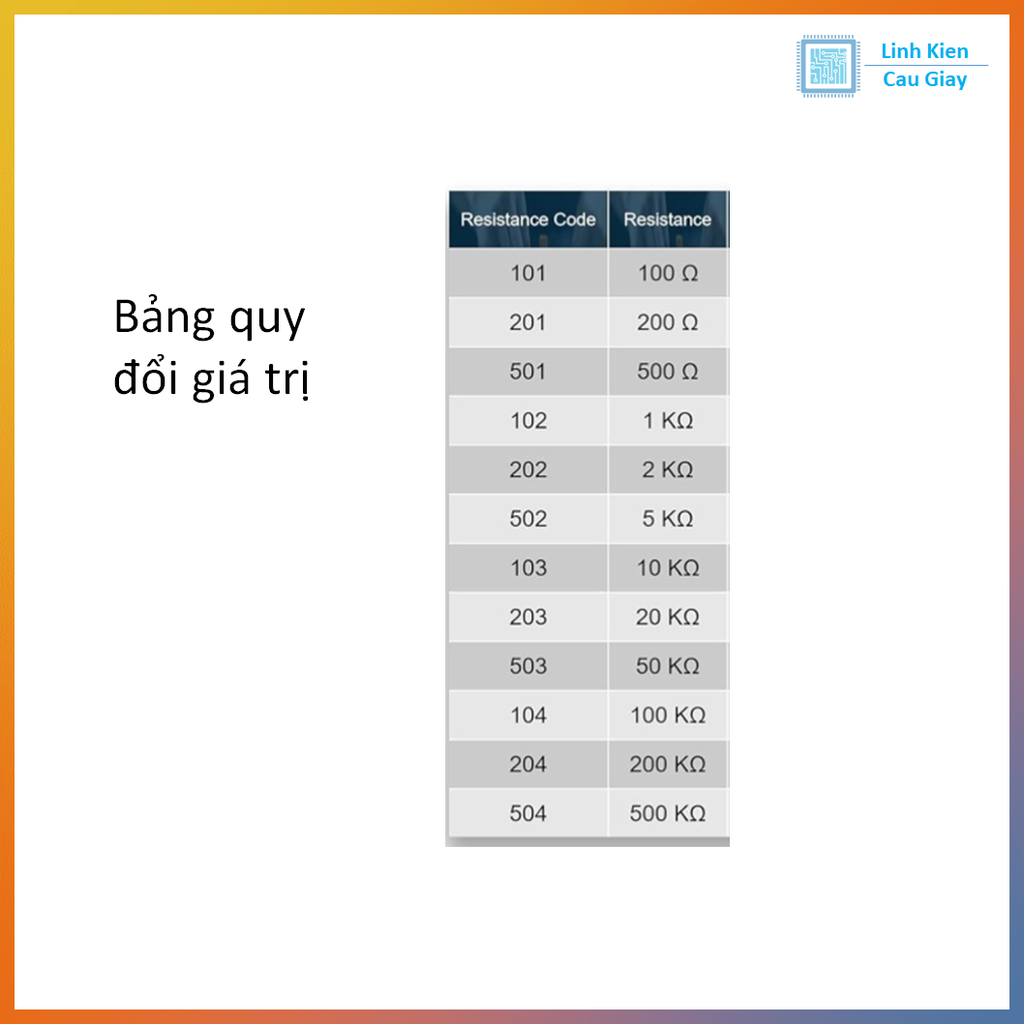

  Cửa hàng phân loại các giá trị thông dụng (tuỳ chọn khi đặt): 1K, 2K, 5K, 10K, 20K, 50K, 100K, 200K, 500K, … phù hợp hầu hết các mạch nguồn, mạch cảm biến, mạch khuếch đại.

Ứng dụng

• Căn chỉnh điện áp ra, dòng giới hạn trong mạch nguồn, mạch sạc.

• Điều chỉnh ngưỡng kích, độ nhạy cho mạch so sánh, mạch cảm biến, mạch bảo vệ.

• Dùng trong mạch khuếch đại âm thanh, mạch offset, mạch đo lường.

• Phù hợp đồ án sinh viên, dự án STEM, DIY, sửa chữa thiết bị điện tử.

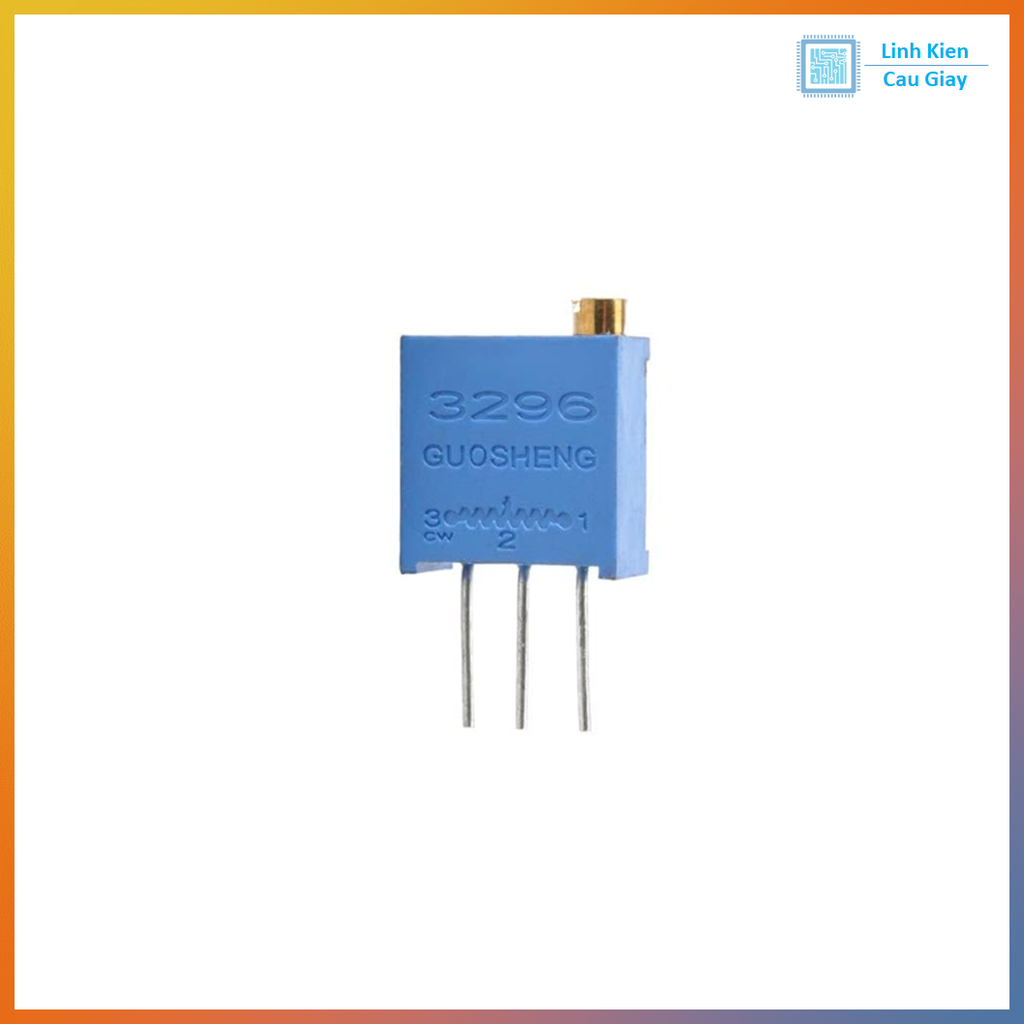

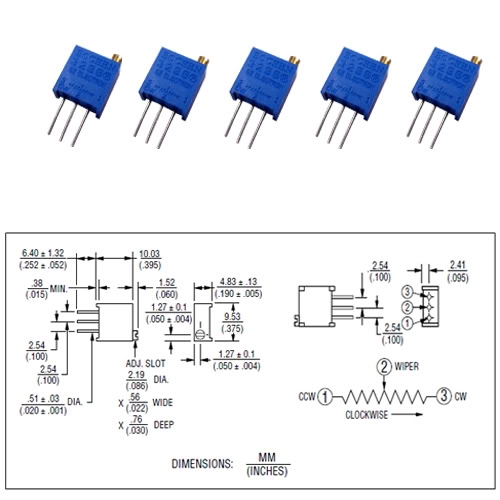

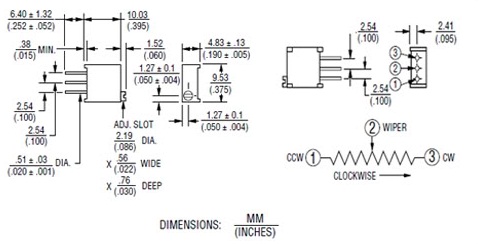

Sơ đồ chân

• VR 3296W có 3 chân:

  • Hai chân ngoài: hai đầu của điện trở cố định.

  • Chân giữa (wiper): điểm lấy tín hiệu biến thiên.

• Thường đấu: một đầu ngoài nối Vcc, đầu còn lại nối GND, chân giữa đưa vào ngõ vào mạch, chân ADC, chân tham chiếu…

Thông số kĩ thuật

• Loại: biến trở tinh chỉnh đa vòng 3296W

• Giá trị: nhiều mức 1K – 500K (chọn đúng phân loại)

• Công suất: khoảng 0,25W

• Dạng: cắm PCB, chỉnh bằng tua vít

• Độ chính xác: thường ±10% (tuỳ lô).

Hướng dẫn sử dụng

• Xem sơ đồ mạch để chọn giá trị Ω phù hợp, tránh chọn quá lớn/nhỏ làm mạch hoạt động sai.

• Hàn 3 chân xuống PCB, dùng tua vít dẹt nhỏ xoay từ từ để căn đúng mức mong muốn (theo đồng hồ đo).

• Không xoay quá lực ở hai đầu hành trình, tránh làm hỏng cơ cấu bên trong.

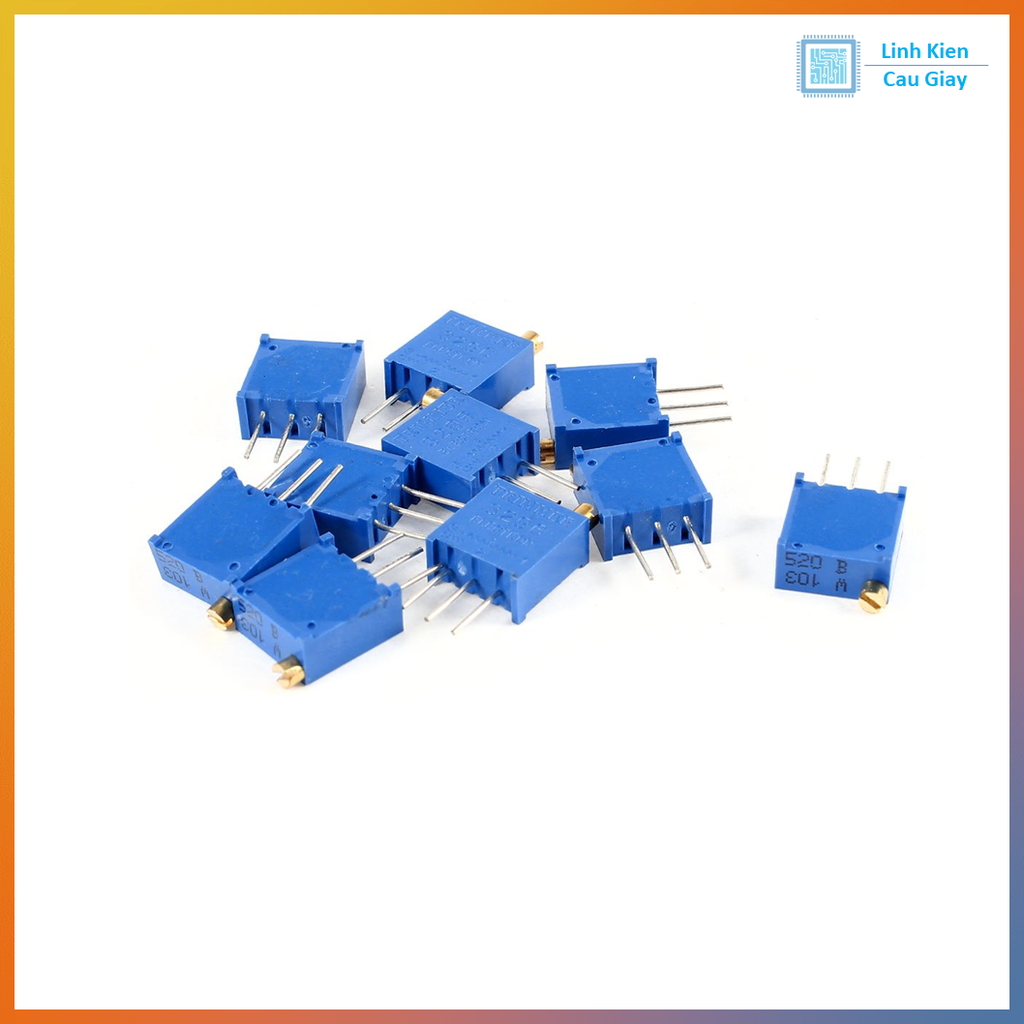

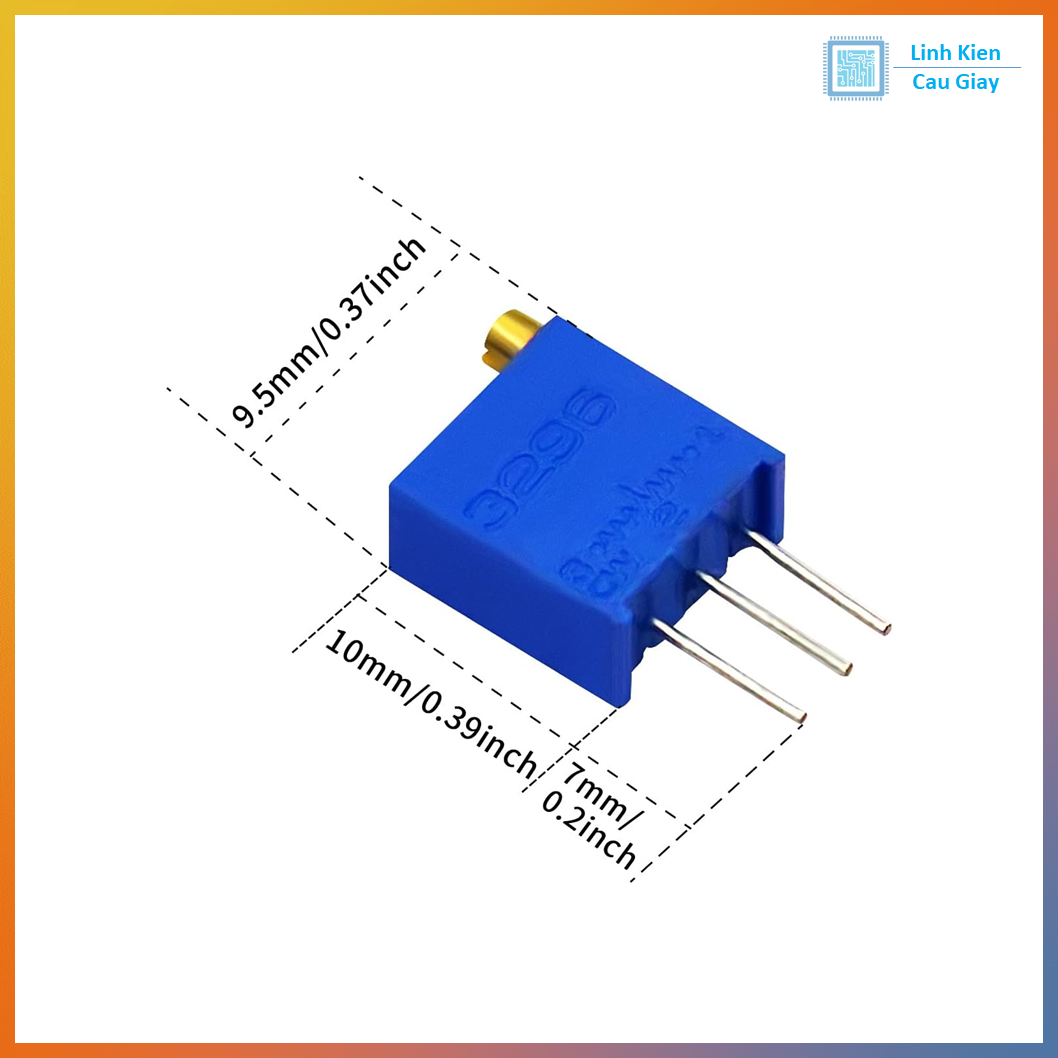

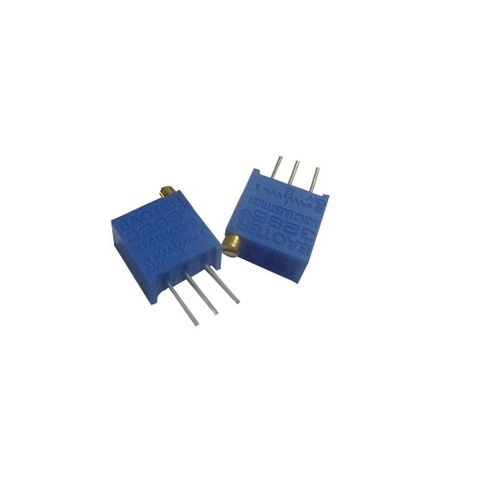

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
