Chiết áp công tắc RV097NS

Mô tả sản phẩm

Chiết áp công tắc RV097NS là biến trở xoay có tích hợp công tắc on/off, thường dùng làm núm volume, chỉnh mức, chỉnh độ sáng, tốc độ quạt….
Dạng gắn PCB, thân vuông nhỏ gọn, trục xoay có rãnh gắn núm vặn, thao tác êm tay.
Phân loại nhiều giá trị 5K – 10K – 50K – 100K – 500K giúp bạn chọn đúng theo mạch: âm thanh, nguồn, điều khiển tốc độ…

Ứng dụng

• Núm Volume, Tone, Gain trong mạch khuếch đại âm thanh.

• Điều chỉnh độ sáng LED, tốc độ quạt DC, mức công suất.

• Làm chiết áp đặt mức ngưỡng cho mạch cảm biến, mạch điều khiển.

• Sửa chữa, thay thế chiết áp trong ampli, loa kéo, mixer, radio, thiết bị dân dụng

Sơ đồ chân

4. Nhìn từ phía chân cắm – trục hướng lên trên:

• 3 chân chiết áp:

  • Chân 1: một đầu điện trở.

  • Chân 2: cần gạt (wiper – tín hiệu ra).

  • Chân 3: đầu điện trở còn lại.

• 2 chân công tắc:

  • Khi vặn hết về OFF → mạch hở.

  • Khi vặn qua nấc ON → 2 chân công tắc được nối với nhau (dùng để bật nguồn, bật mạch).

Thông số kĩ thuật

• Model: RV097NS

• Giá trị: 5K / 10K / 50K / 100K / 500KΩ (chọn theo phân loại).

• Kiểu: biến trở xoay có công tắc.

• Công suất: khoảng 0.1–0.2W (tùy lô).

• Góc quay: ~270°.

• Gắn: PCB xuyên lỗ (THT), trục gắn núm vặn.

Hướng dẫn sử dụng

• Chọn giá trị chiết áp phù hợp với sơ đồ thiết kế (thường 10K/50K/100K).

• Hàn 3 chân chiết áp vào vị trí R-VOL / VR trên bo mạch, 2 chân công tắc vào đường nguồn hoặc chân bật tắt mạch.

• Vặn thử để kiểm tra:

  • Ở nấc OFF → mạch tắt.

  • Quay dần sang ON → âm lượng/mức công suất tăng dần.

• Khi hàn tránh giữ mỏ hàn quá lâu làm nóng chảy nhựa.

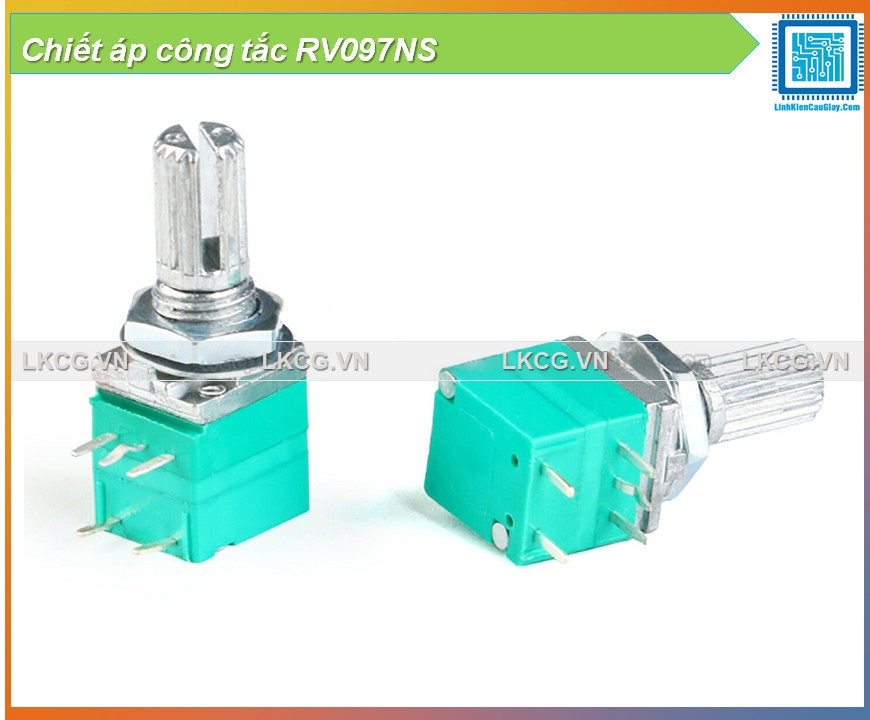

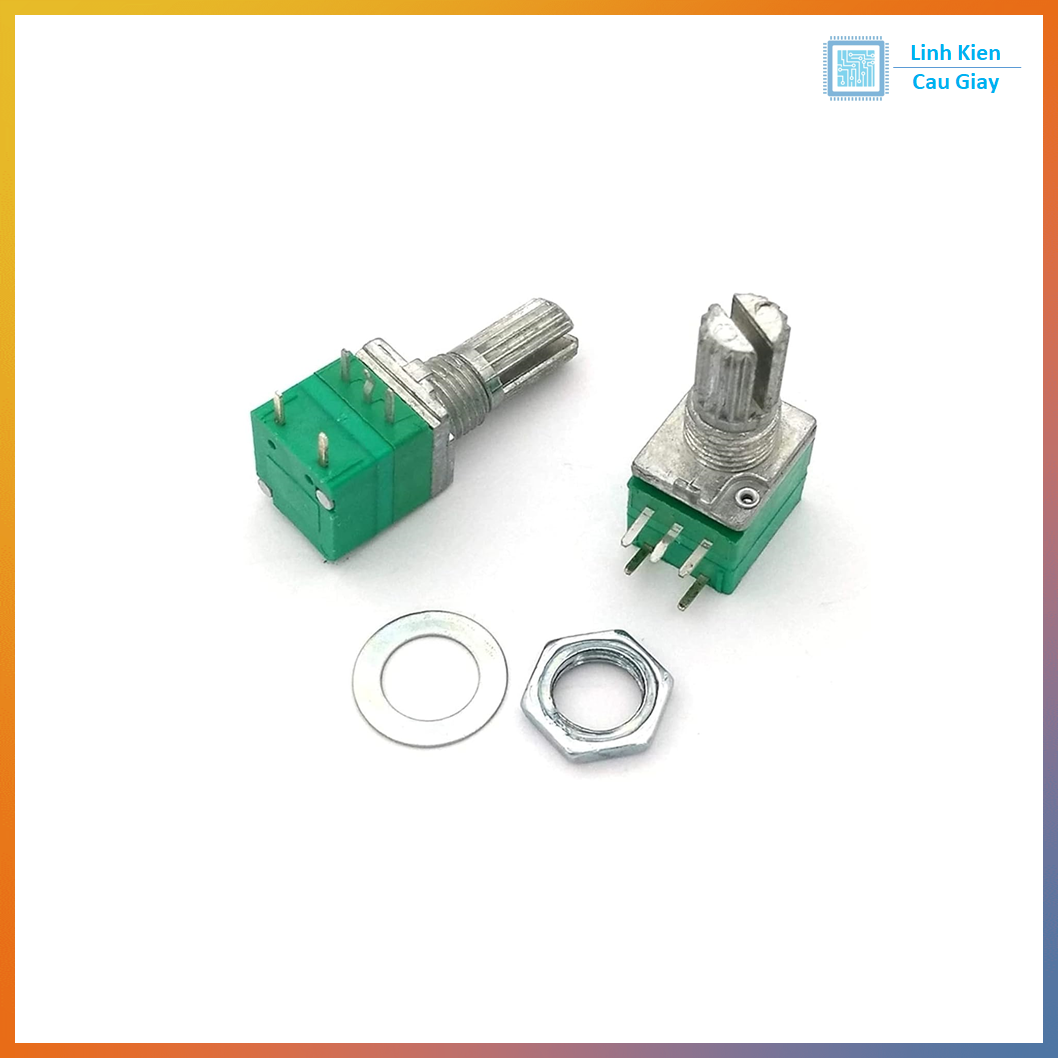

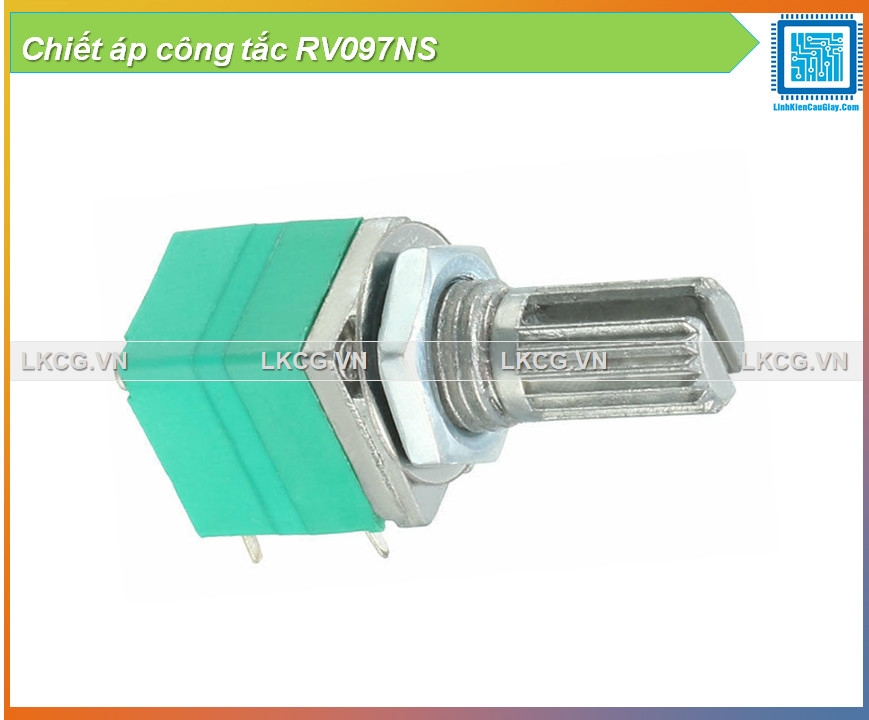

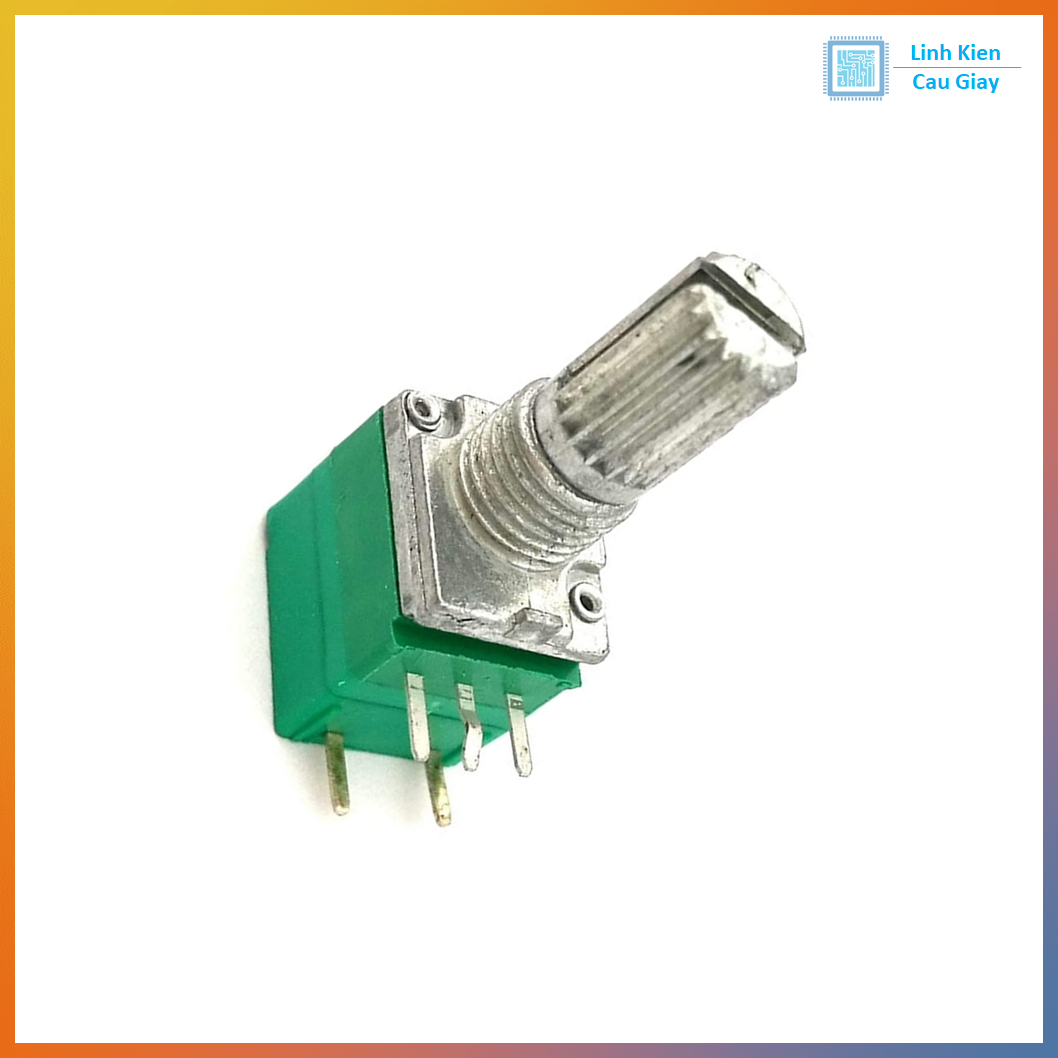

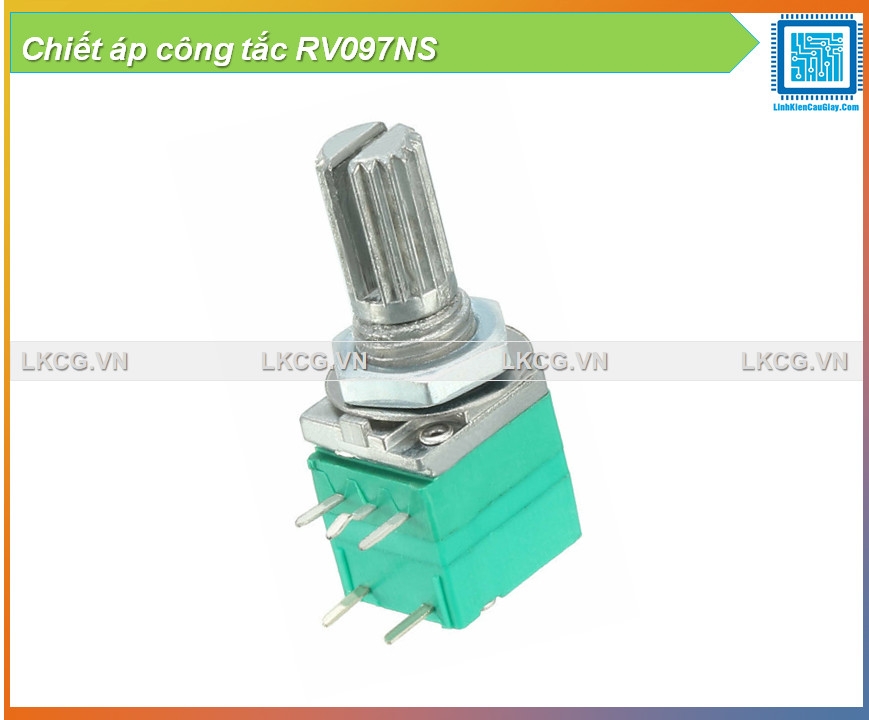

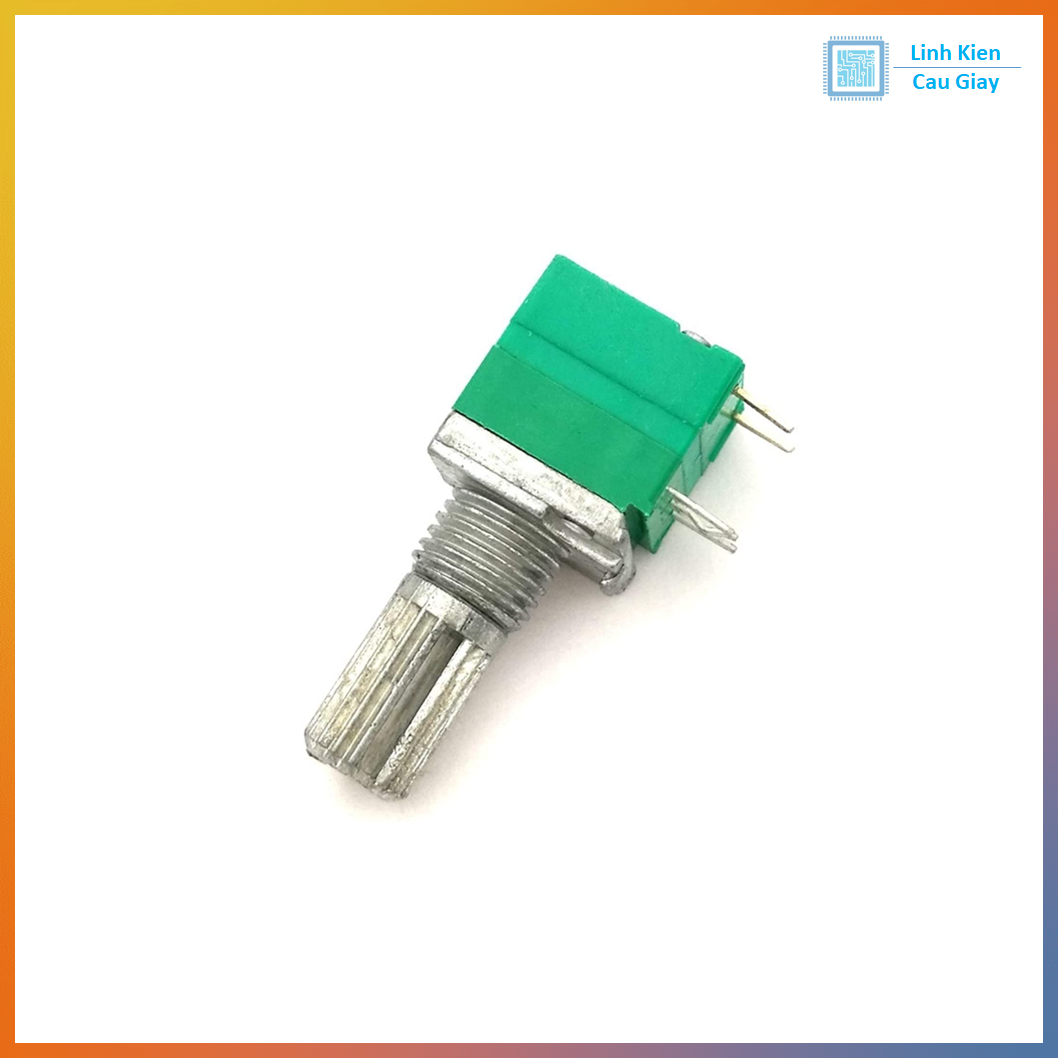

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
