Module Cảm Biến Ánh Sáng Quang Trở CDS 3.3-5V Có Biến Trở Điều Chỉnh

Mô tả sản phẩm

Module Cảm Biến Ánh Sáng Quang Trở CDS là giải pháp lý tưởng để phát hiện cường độ ánh sáng trong các dự án điện tử DIY. Sử dụng cảm biến quang trở CDS (LDR) kết hợp với IC so sánh LM393, module cung cấp đầu ra tín hiệu analog (AO) và digital (DO), với ngưỡng điều chỉnh qua biến trở. Tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác, sản phẩm hoạt động trong dải điện áp 3.3-5V, tích hợp LED báo trạng thái. Thiết kế nhỏ gọn, độ nhạy cao, phù hợp cho ứng dụng tự động bật/tắt đèn, giám sát ánh sáng, và hệ thống thông minh.

Đặc điểm nổi bật:

• Đầu ra analog (AO) và digital (DO) với ngưỡng điều chỉnh qua biến trở.

• Phát hiện ánh sáng từ 0-100% (tùy điều kiện môi trường).

• Tích hợp LED báo nguồn và trạng thái đầu ra digital.

• Điện áp hoạt động 3.3-5V, tiêu thụ dòng thấp.

• Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.

Ứng dụng

• Tự động hóa ánh sáng: Bật/tắt đèn tự động khi trời tối/sáng.

• Nông nghiệp thông minh: Giám sát ánh sáng trong nhà kính hoặc vườn cây.

• Dự án DIY: Tích hợp vào robot dò sáng, máy ảnh tự động, hoặc đồng hồ thông minh.

• Nhà thông minh: Điều khiển đèn hoặc rèm dựa trên cường độ ánh sáng.

• Học tập và thực hành: Dùng trong các bài học về cảm biến quang học và vi điều khiển.

Sơ đồ chân

Module Cảm Biến Ánh Sáng Quang Trở CDS có các chân kết nối chính:

• VCC: Nguồn dương (3.3-5V DC).

• GND: Nguồn âm (đất).

• DO: Đầu ra digital (0 hoặc 1, mức logic TTL, báo ánh sáng vượt ngưỡng).

• AO: Đầu ra analog (điện áp tương ứng với cường độ ánh sáng, kết nối với ADC).

Lưu ý:

• Biến trở điều chỉnh ngưỡng ánh sáng cho đầu ra DO (LED sáng khi ánh sáng vượt ngưỡng).

• Kiểm tra datasheet hoặc nhãn module (như hshop.vn) trước khi kết nối để tránh đảo cực.

Thông số kĩ thuật

• Cảm biến: Quang Trở CDS (LDR).

• IC so sánh: LM393.

• Điện áp hoạt động: 3.3-5V DC.

• Dòng tiêu thụ: ~5-15mA (tùy điều kiện).

• Phạm vi đo ánh sáng: 0-100% (tùy cường độ ánh sáng, từ bóng tối đến ánh sáng mạnh).

• Điện trở quang trở:

  • Bóng tối: >1MΩ.

  • Ánh sáng mạnh: <100Ω (tùy model CDS).

• Thời gian đáp ứng: ~20-30ms.

• Nhiệt độ hoạt động: -20°C đến +60°C.

• Kích thước: ~32 x 14 x 8mm (tùy phiên bản).

• Trọng lượng: ~5g.

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện 3.3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).

   • Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu analog/digital.

   • Dây nối hoặc breadboard.

2. Kết nối:

   • Kết nối VCC và GND vào nguồn 3.3-5V (chú ý không đảo cực).

   • Kết nối DO đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc trạng thái ngưỡng.

   • Kết nối AO đến chân analog (ví dụ: A0 trên Arduino) nếu cần đo cường độ ánh sáng chính xác.

   • Xoay biến trở để cài đặt ngưỡng ánh sáng (LED sáng khi ánh sáng vượt ngưỡng).

3. Kiểm tra và sử dụng:

   • Bật nguồn, quan sát LED báo nguồn và trạng thái DO.

   • Nếu dùng Arduino, viết code để đọc tín hiệu DO (digitalRead) hoặc AO (analogRead).

   • Đặt module ở nơi thoáng khí, tránh ánh sáng trực tiếp quá mạnh để bảo vệ quang trở.

Lưu ý:

• Không cấp nguồn vượt 5V hoặc đảo cực để tránh hỏng module.

• Tránh tiếp xúc trực tiếp với nước hoặc môi trường ẩm để bảo vệ quang trở.

• Hiệu chuẩn với thiết bị đo ánh sáng chuẩn nếu cần độ chính xác cao.

• Đảm bảo môi trường đo không bị che chắn để cảm biến hoạt động hiệu quả.

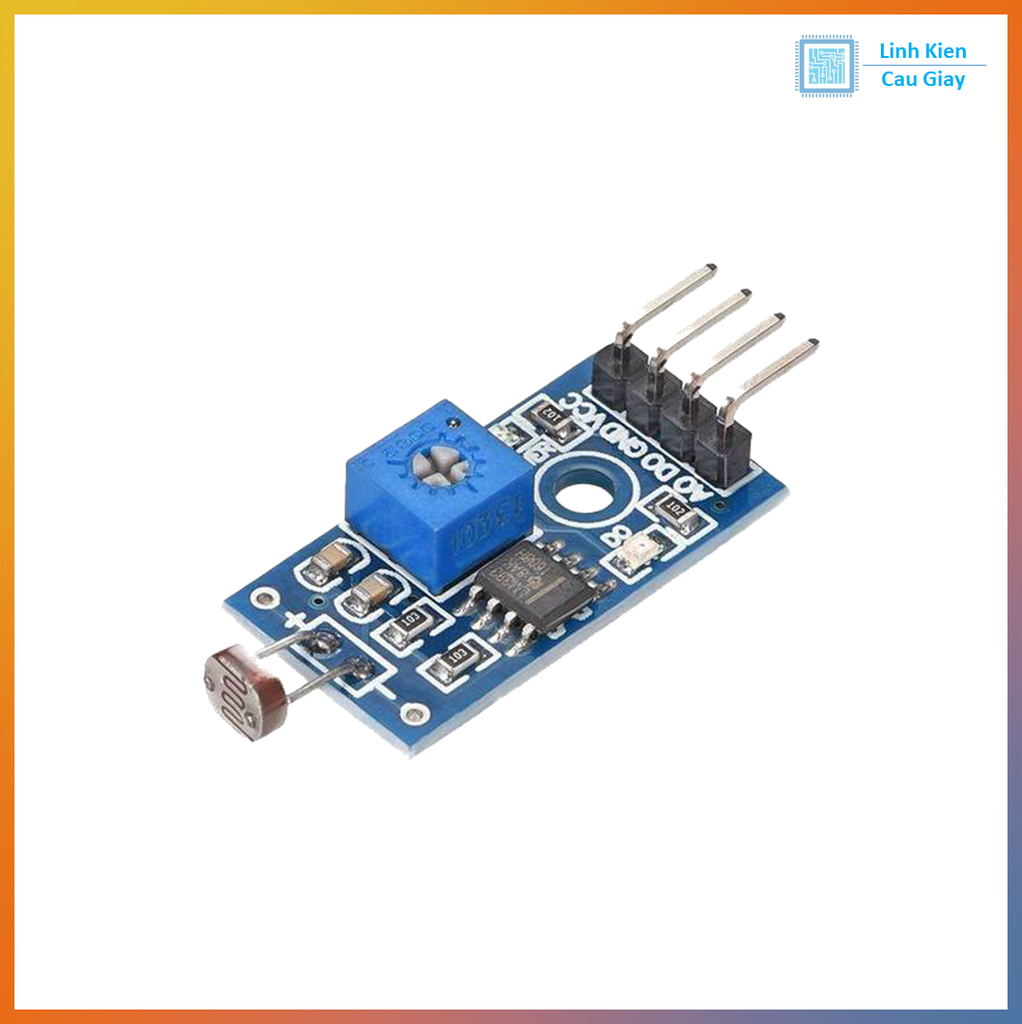

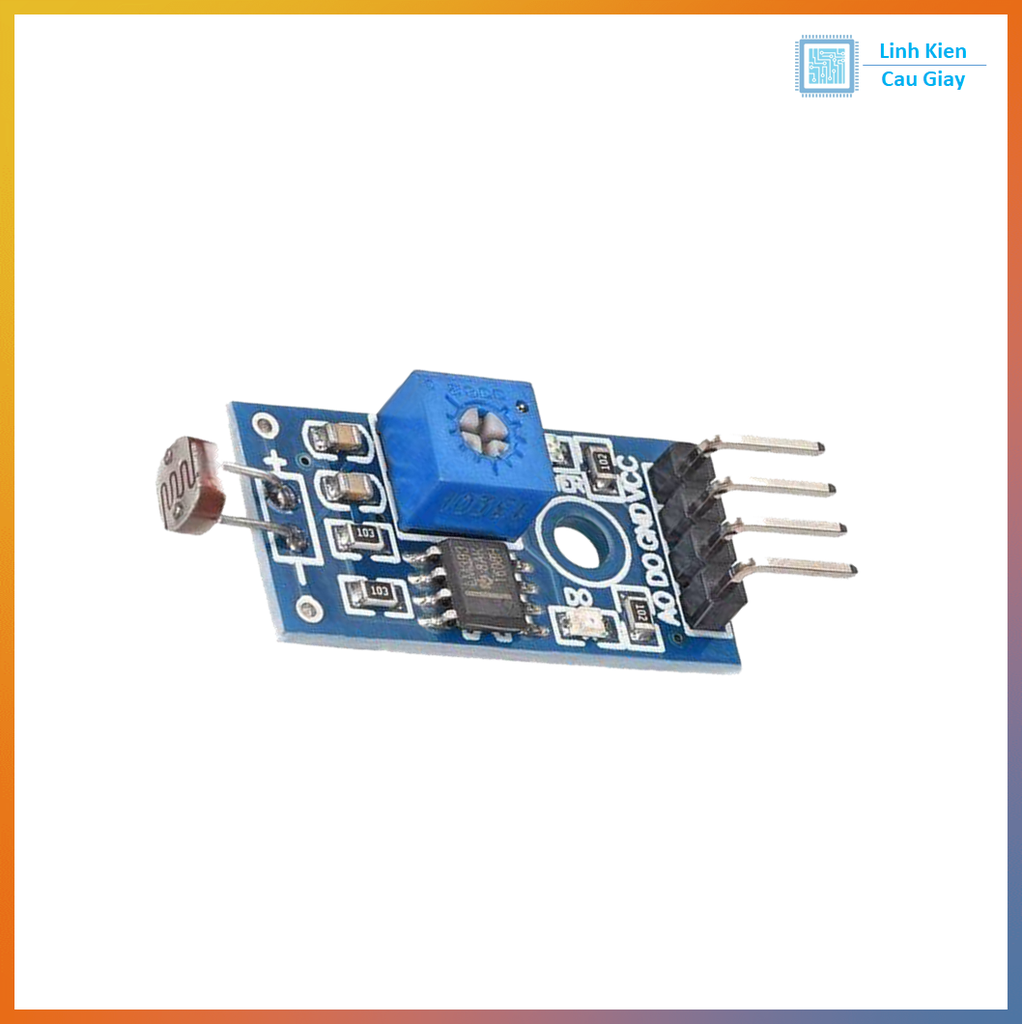

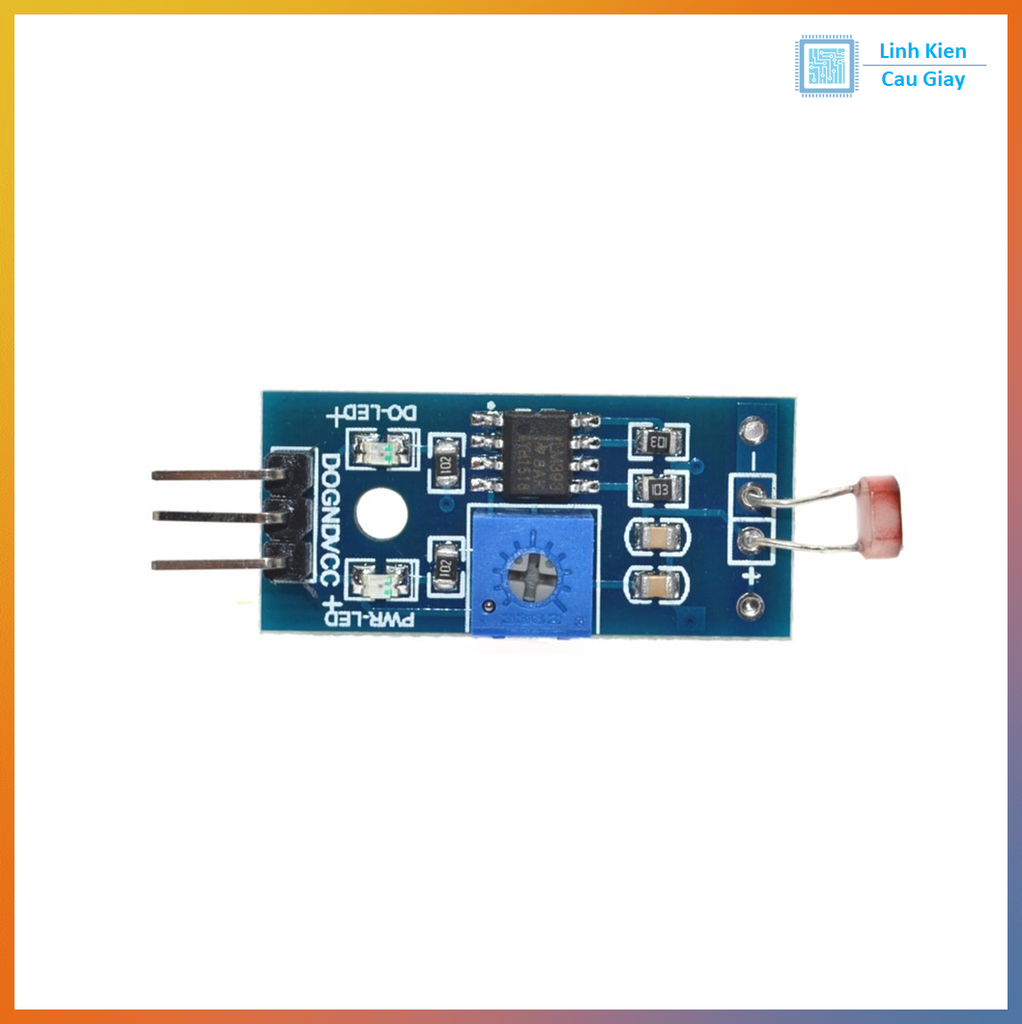

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
