Cảm biến màu TCS34725 nhận dạng màu RGB I2C - Phiên bản vuông

Mô tả sản phẩm

Cảm biến màu TCS34725 phiên bản vuông là module cảm biến màu kỹ thuật số dùng giao tiếp I2C, cho phép đo và nhận dạng màu dựa trên 4 kênh ánh sáng: Red (R), Green (G), Blue (B) và Clear (C). Module tích hợp bộ lọc hồng ngoại (IR Filter) giúp giảm nhiễu do ánh sáng môi trường và LED trắng hỗ trợ chiếu sáng vật thể khi đo màu.

Sản phẩm phù hợp cho các dự án cần nhận biết màu sắc chính xác như robot dò màu, phân loại sản phẩm theo màu, cảm biến ánh sáng môi trường, thiết bị DIY, học tập STEM… Module tương thích tốt với Arduino UNO/Nano, ESP32, ESP8266, STM32.

Ưu điểm nổi bật

• Đo màu RGB + Clear chính xác, ổn định

• Giao tiếp I2C dễ kết nối, tiết kiệm chân

• Tích hợp IR filter giảm ảnh hưởng ánh sáng hồng ngoại

• Có LED trắng hỗ trợ đo màu trong môi trường thiếu sáng

• Hỗ trợ mức nguồn vào rộng, dễ dùng với nhiều vi điều khiển

Ứng dụng

• Nhận dạng màu sắc vật thể (đỏ, xanh, vàng, đen, trắng…)

• Robot phân loại màu, robot line-following nâng cao

• Kiểm tra màu sản phẩm trong mô hình dây chuyền DIY

• Cảm biến ánh sáng môi trường (độ sáng, nhiệt độ màu tương đối)

• Dự án IoT/Smart Home: phản ứng theo màu/ánh sáng

• Học tập lập trình cảm biến với Arduino, ESP32, STM32

Sơ đồ chân

Theo ảnh module phiên bản vuông, các chân thường gồm:

• VIN: Nguồn vào (3.3–5V)

• GND: Mass

• 3V3: Nguồn 3.3V (tùy board, thường là chân tham chiếu/nguồn ổn áp)

• SCL: Clock I2C

• SDA: Data I2C

• INT: Chân ngắt (Interrupt)

• LED: Điều khiển LED trắng tích hợp (tùy cách thiết kế board)

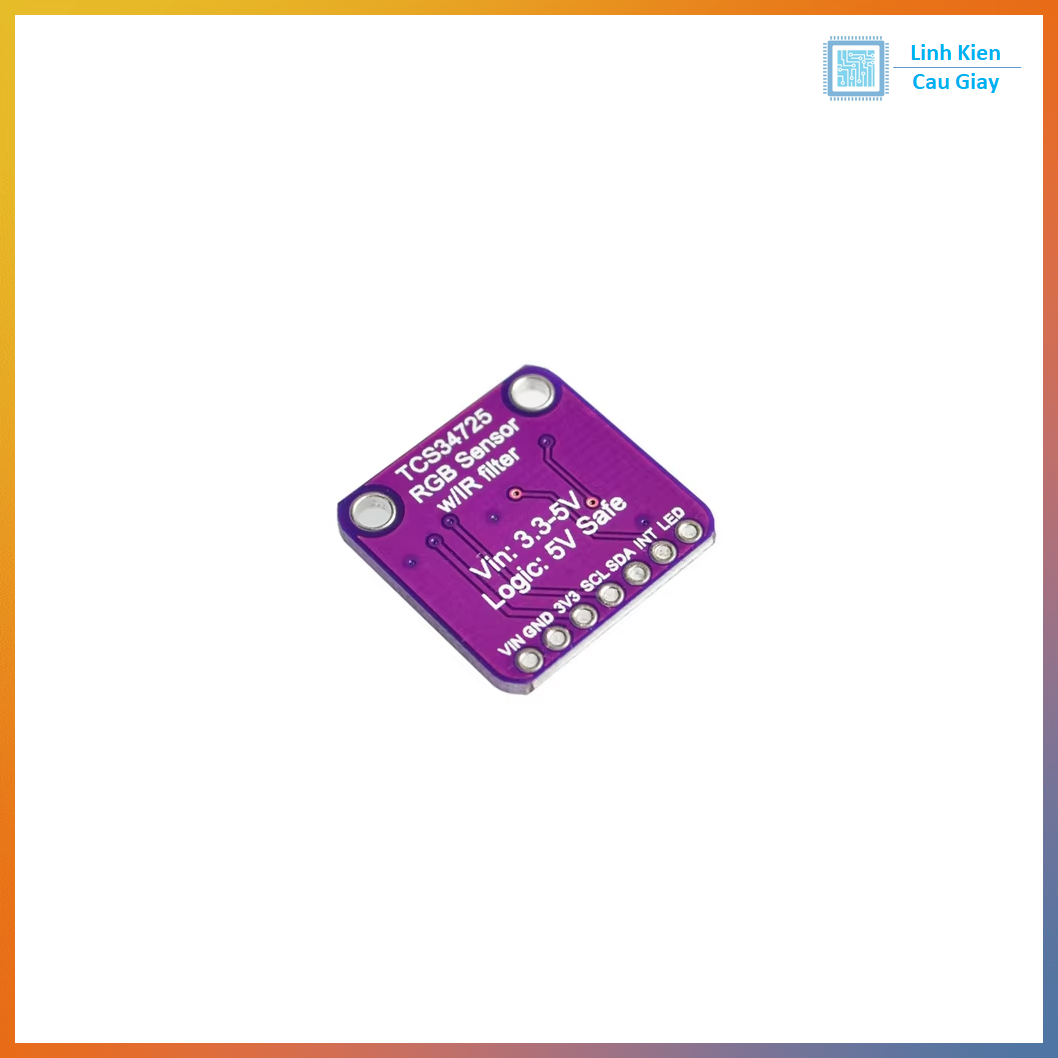

• Trên mặt sau ảnh có ghi: “Vin: 3.3–5V / Logic: 5V Safe” → phù hợp dùng với Arduino 5V và các board 3.3V.

Kết nối nhanh với Arduino UNO (tham khảo)

• VIN → 5V

• GND → GND

• SDA → A4

• SCL → A5

• INT (không bắt buộc) → chân digital bất kỳ

• LED (nếu dùng) → chân digital để bật/tắt LED

Kết nối nhanh với ESP32 (tham khảo)

• VIN → 3V3 hoặc 5V (tùy board ESP32 và module)

• GND → GND

• SDA → GPIO21 (phổ biến)

• SCL → GPIO22 (phổ biến)

Thông số kĩ thuật

• Model IC cảm biến: TCS34725

• Loại cảm biến: Cảm biến màu kỹ thuật số RGB + Clear

• Giao tiếp: I2C

• Kênh đo: R / G / B / C (Clear)

• Tích hợp: IR Filter + LED trắng

• Nguồn vào module: 3.3V – 5V

• Mức logic: 5V Safe (theo ảnh module)

• Ứng dụng tương thích: Arduino UNO/Nano/Mega, ESP32, ESP8266, STM32…

• Dạng module: Phiên bản vuông, nhỏ gọn, dễ bắt vít/lắp khung

• Lưu ý: Thông số chi tiết như dải lux, độ phân giải ADC, gain, integration time phụ thuộc cách cấu hình trong thư viện và datasheet TCS34725.

Hướng dẫn sử dụng

Bước 1: Kết nối phần cứng

• Cấp nguồn cho module qua VIN và GND

• Nối 2 chân I2C: SDA và SCL

• (Tùy chọn) nối chân LED để điều khiển đèn trắng, INT để dùng ngắt

Bước 2: Cài thư viện

Trong Arduino IDE, cài thư viện phổ biến:

• Adafruit TCS34725 (khuyên dùng)

• hoặc thư viện TCS34725 tương thích khác

Bước 3: Nạp code test

• Đọc giá trị R, G, B, C

• Tính màu tương đối hoặc so ngưỡng để phân loại màu

Bước 4: Hiệu chuẩn (rất quan trọng)

Để nhận màu ổn định:

• Đặt khoảng cách cảm biến – vật thể cố định

• Dùng nền sáng ổn định

• Bật LED trắng khi đo để giảm ảnh hưởng ánh sáng ngoài

• Hiệu chuẩn ngưỡng cho từng màu (trắng/đen/đỏ/xanh/vàng…)

Lưu ý sử dụng

• Cảm biến màu bị ảnh hưởng bởi khoảng cách, bề mặt vật liệu, độ bóng, ánh sáng môi trường

• Không nên dùng để thay thế thiết bị đo màu công nghiệp yêu cầu độ chính xác cao tuyệt đối

• Nếu đọc không ổn định, hãy giảm nhiễu bằng cách che sáng ngoài và cố định vị trí đo

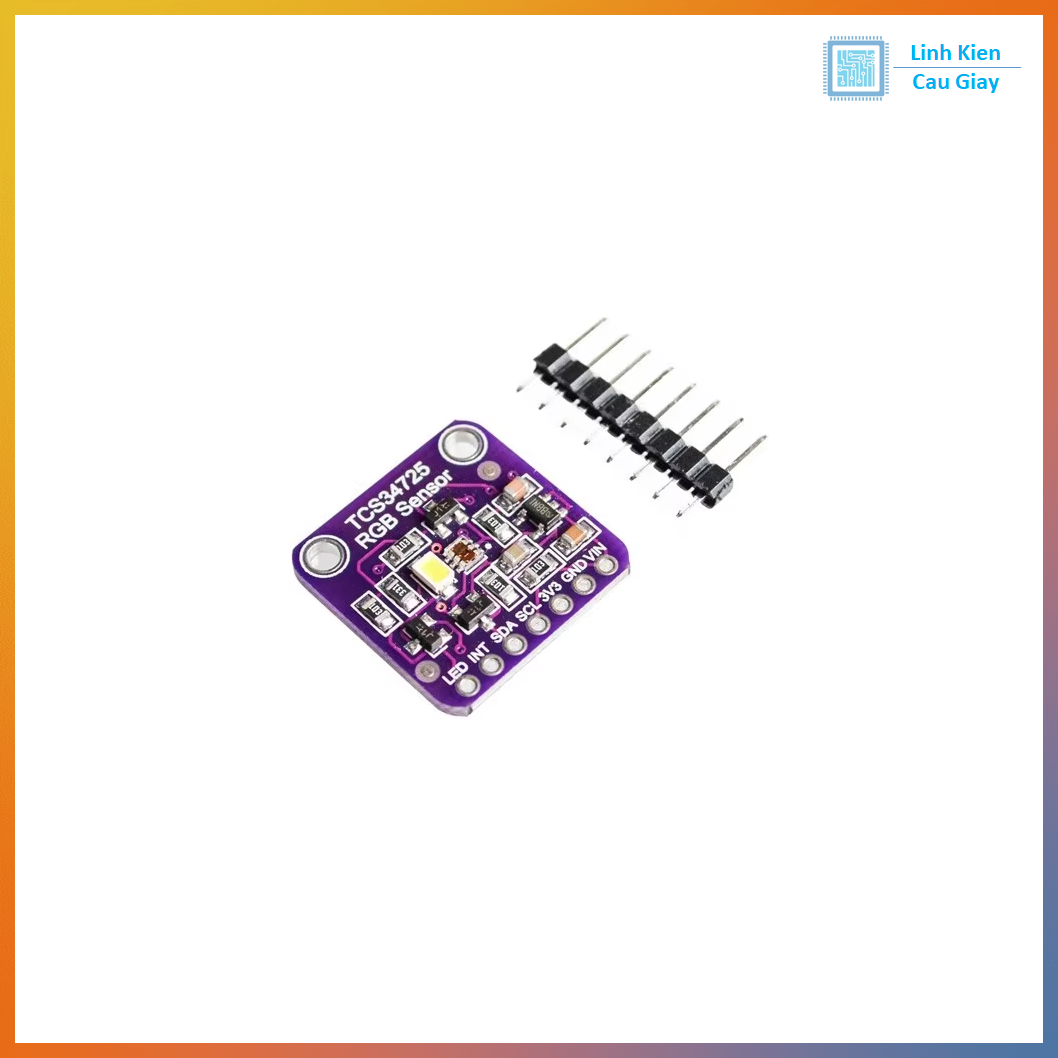

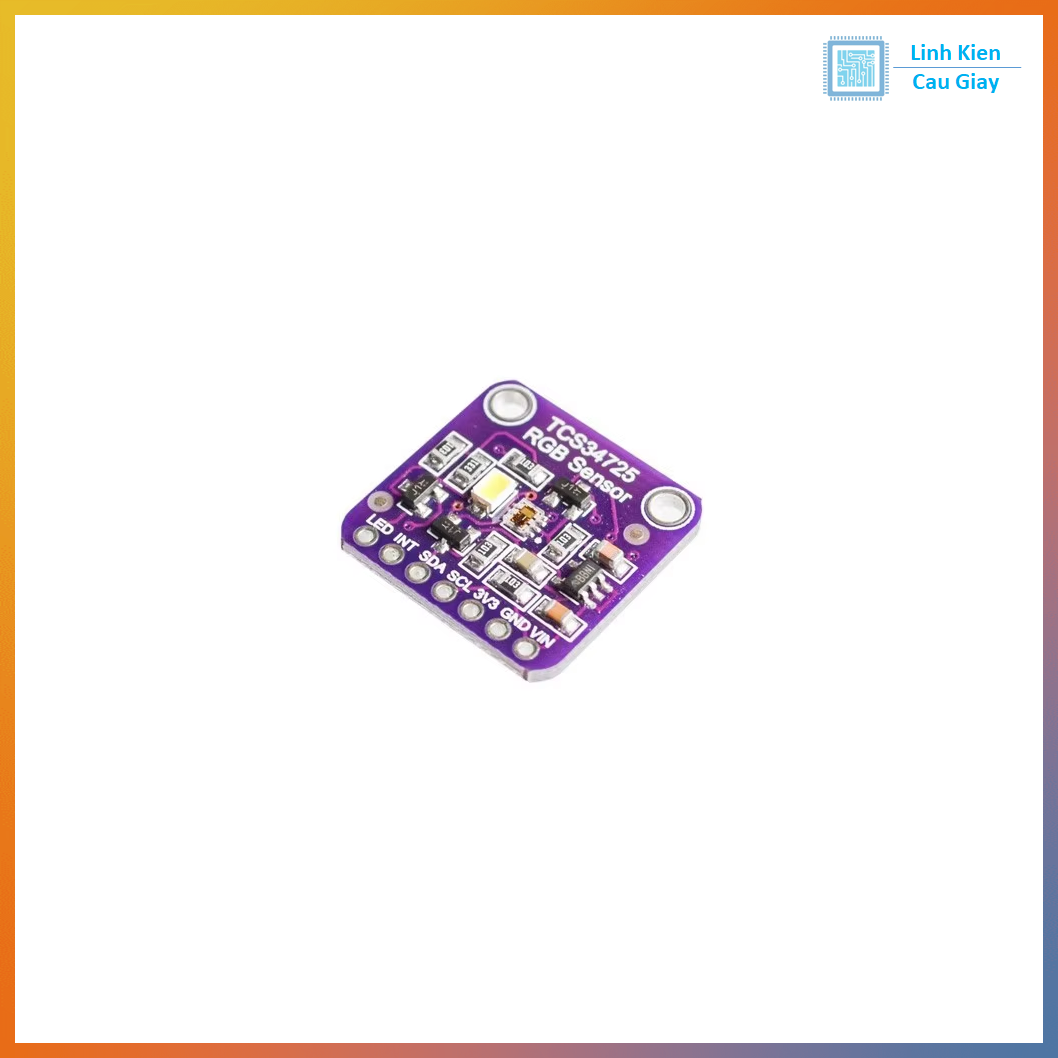

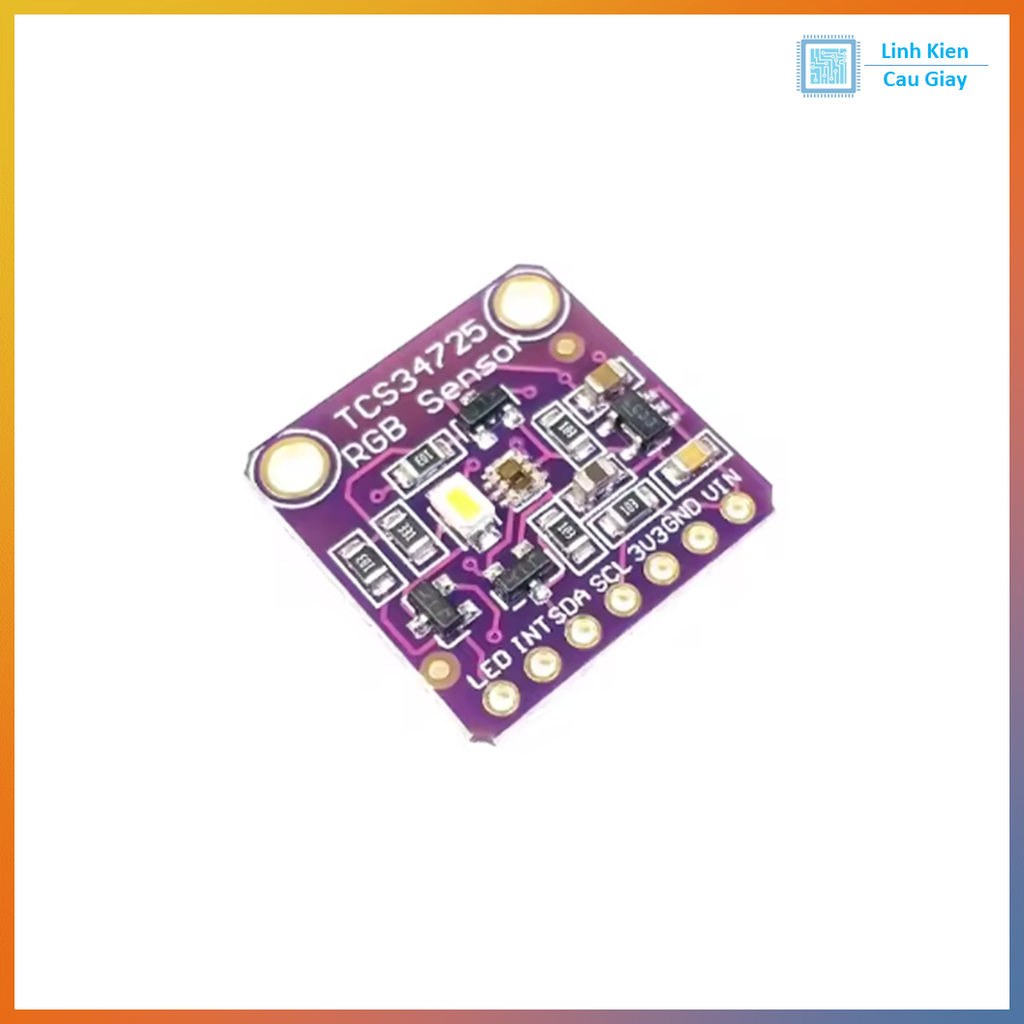

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
