Mô tả sản phẩm

Cảm Biến Màu Sắc TCS3200 Module RGB là giải pháp lý tưởng để phát hiện và đo lường màu sắc trong các dự án điện tử DIY. Sử dụng chip TCS3200 của TAOS, module có khả năng nhận diện ba màu cơ bản (Đỏ - Red, Xanh Lá - Green, Xanh Dương - Blue) thông qua mảng photodiode 8x8, xuất tín hiệu tần số tương ứng. Tích hợp 4 LED trắng để chiếu sáng, module hỗ trợ điều chỉnh tần số đầu ra qua các chân S0-S3, dễ dàng kết nối với Arduino, Raspberry Pi, hoặc các vi điều khiển khác. Thiết kế nhỏ gọn, độ chính xác cao, phù hợp cho ứng dụng phân loại màu, xử lý hình ảnh, và học tập.

Đặc điểm nổi bật:

• Phát hiện màu RGB với độ chính xác cao nhờ mảng photodiode 8x8.

• Tích hợp 4 LED trắng, điều chỉnh tần số qua chân S0-S3.

• Điện áp hoạt động 2.7-5.5V, tiêu thụ dòng thấp.

• Kích thước nhỏ gọn: 28.4 x 28.4mm.

• Giá thành hợp lý, dễ tích hợp vào dự án IoT.

Ứng dụng

• Phân loại màu: Sử dụng trong dây chuyền sản xuất để phân loại sản phẩm theo màu sắc.

• Xử lý hình ảnh: Tích hợp vào robot hoặc máy ảnh để nhận diện màu.

• Giáo dục: Dùng trong các bài học về cảm biến và lập trình vi điều khiển.

• Nhà thông minh: Điều khiển đèn hoặc thiết bị dựa trên màu sắc môi trường.

• Dự án DIY: Phát triển các ứng dụng sáng tạo như máy quét màu hoặc máy in 3D.

Sơ đồ chân

Module Cảm Biến Màu Sắc TCS3200 có các chân kết nối chính:

• S0, S1: Chân chọn tỷ lệ tần số đầu ra (Power down, 2%, 20%, 100%).

• OE: Chân kích hoạt đầu ra (Low để kích hoạt, High để tắt).

• GND: Nguồn âm (đất).

• VDD: Nguồn dương (2.7-5.5V).

• OUT: Đầu ra tần số (tín hiệu sóng vuông).

• S2, S3: Chân chọn loại photodiode (Red, Blue, Clear, Green).

Lưu ý:

• S0/S1 điều chỉnh tỷ lệ tần số, S2/S3 chọn màu để đo.

• Kiểm tra datasheet hoặc hướng dẫn nhà cung cấp (như hshop.vn) trước khi kết nối.

Thông số kĩ thuật

• Chip: TCS3200.

• Điện áp hoạt động: 2.7-5.5V DC.

• Dòng tiêu thụ: ~2mA (tùy chế độ).

• Phạm vi tần số đầu ra: 2Hz - 500kHz (tùy cường độ ánh sáng).

• Photodiode: 8x8 mảng (16 Red, 16 Green, 16 Blue, 16 Clear).

• Tỷ lệ tần số: 2%, 20%, 100% (qua S0/S1).

• Chọn màu: Red, Blue, Green, Clear (qua S2/S3).

• Kích thước: 28.4 x 28.4mm.

• Trọng lượng: ~10g.

• Nhiệt độ hoạt động: -40°C đến +85°C.

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Module TCS3200.

   • Nguồn điện 2.7-5.5V DC (USB 5V, pin, hoặc vi điều khiển).

   • Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu tần số.

   • Dây nối, breadboard, và điện trở (nếu cần).

2. Kết nối:

   • Kết nối VDD và GND vào nguồn 2.7-5.5V (chú ý không đảo cực).

   • Kết nối OUT đến chân digital hoặc interrupt của vi điều khiển (ví dụ: D2 trên Arduino).

   • Cấu hình S0/S1 để chọn tỷ lệ tần số (ví dụ: HIGH/HIGH cho 100%).

   • Cấu hình S2/S3 để chọn màu (ví dụ: LOW/LOW cho Red).

   • Kích hoạt OE bằng LOW để bật đầu ra (nếu cần).

3. Kiểm tra và sử dụng:

   • Bật nguồn, đo tần số đầu ra bằng vi điều khiển hoặc oscilloscope.

   • Nếu dùng Arduino, sử dụng hàm pulseIn() để đọc tần số từ chân OUT.

   • Điều chỉnh ánh sáng chiếu vào cảm biến và so sánh tần số với bảng màu RGB.

Lưu ý:

• Không cấp nguồn vượt 5.5V hoặc đảo cực để tránh hỏng module.

• Đảm bảo ánh sáng chiếu trực tiếp lên cảm biến để đạt độ chính xác cao.

• Hiệu chuẩn với nguồn sáng chuẩn nếu cần đo màu chính xác (RGB chuẩn).

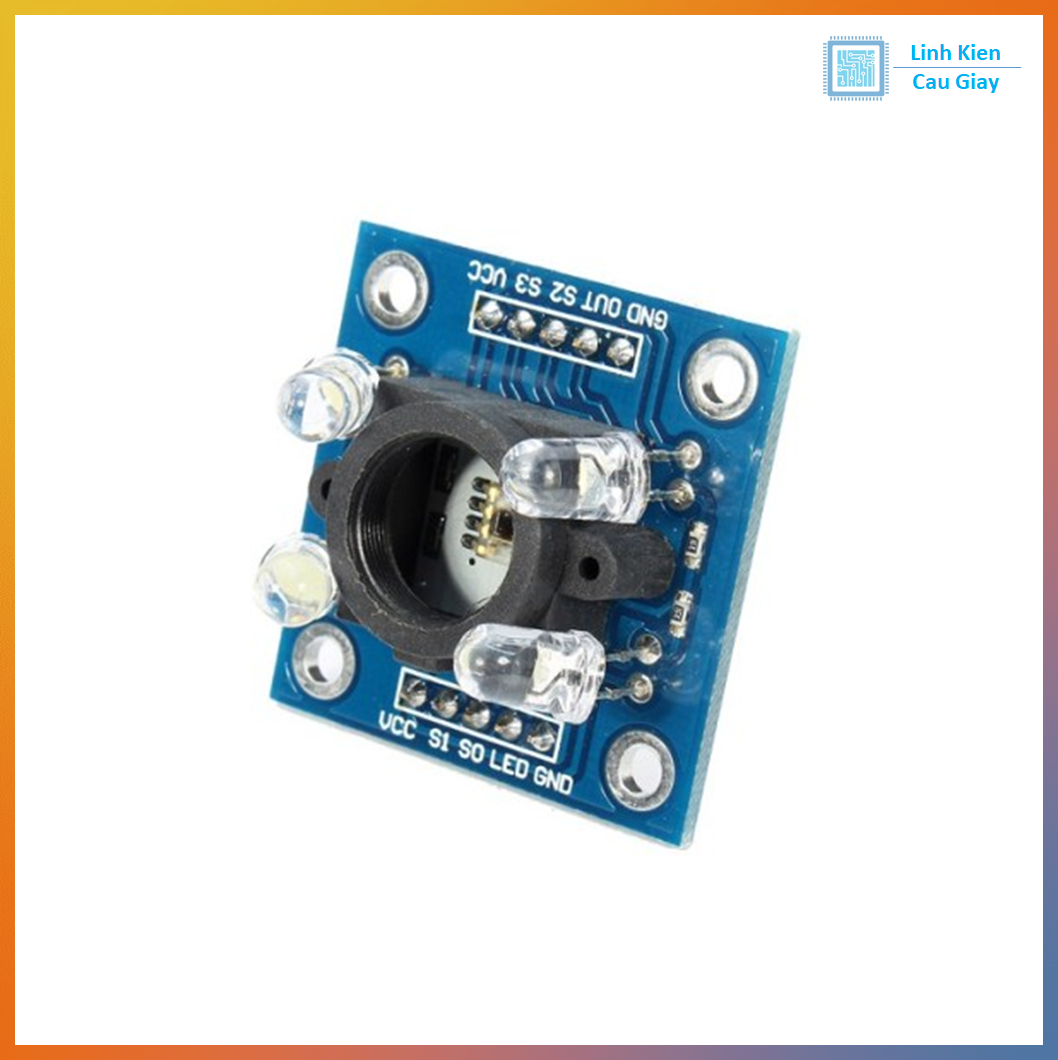

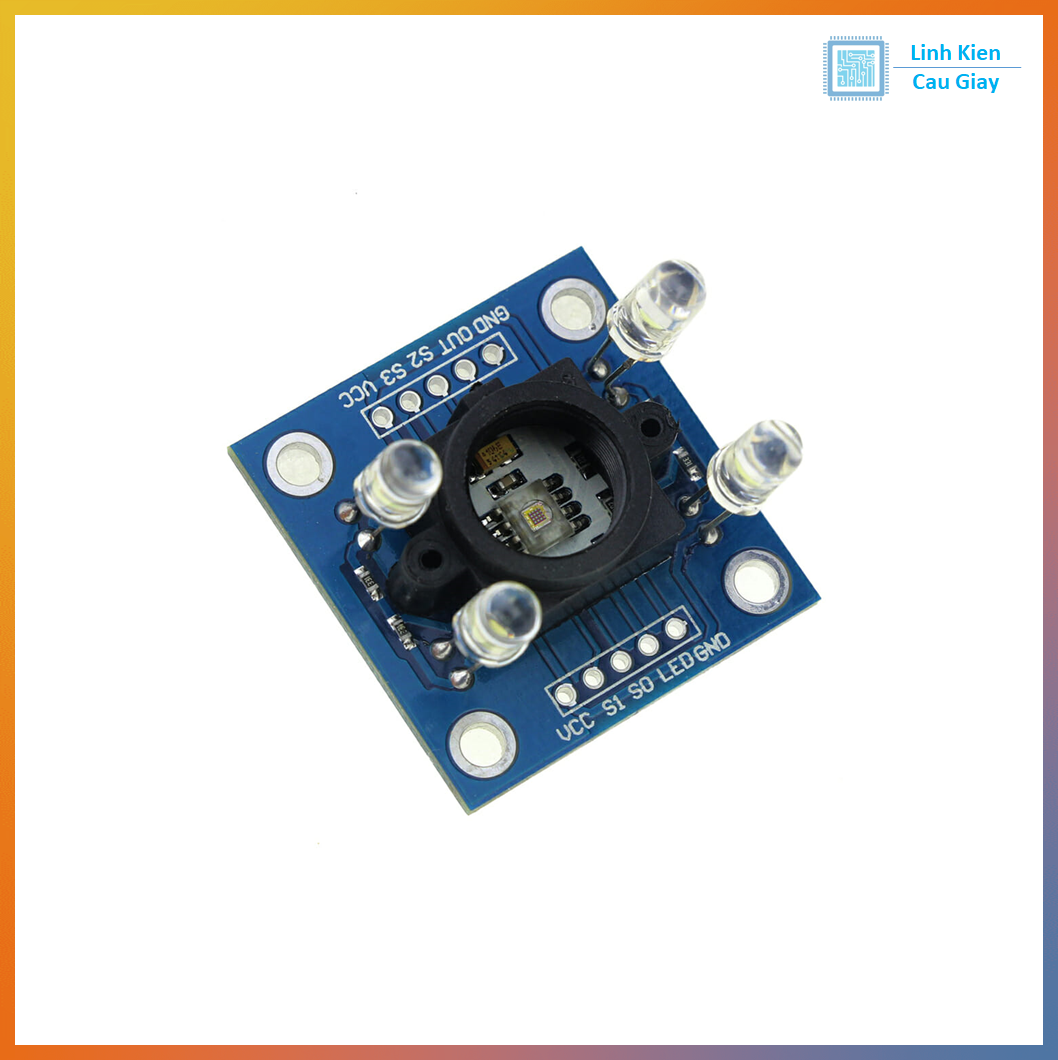

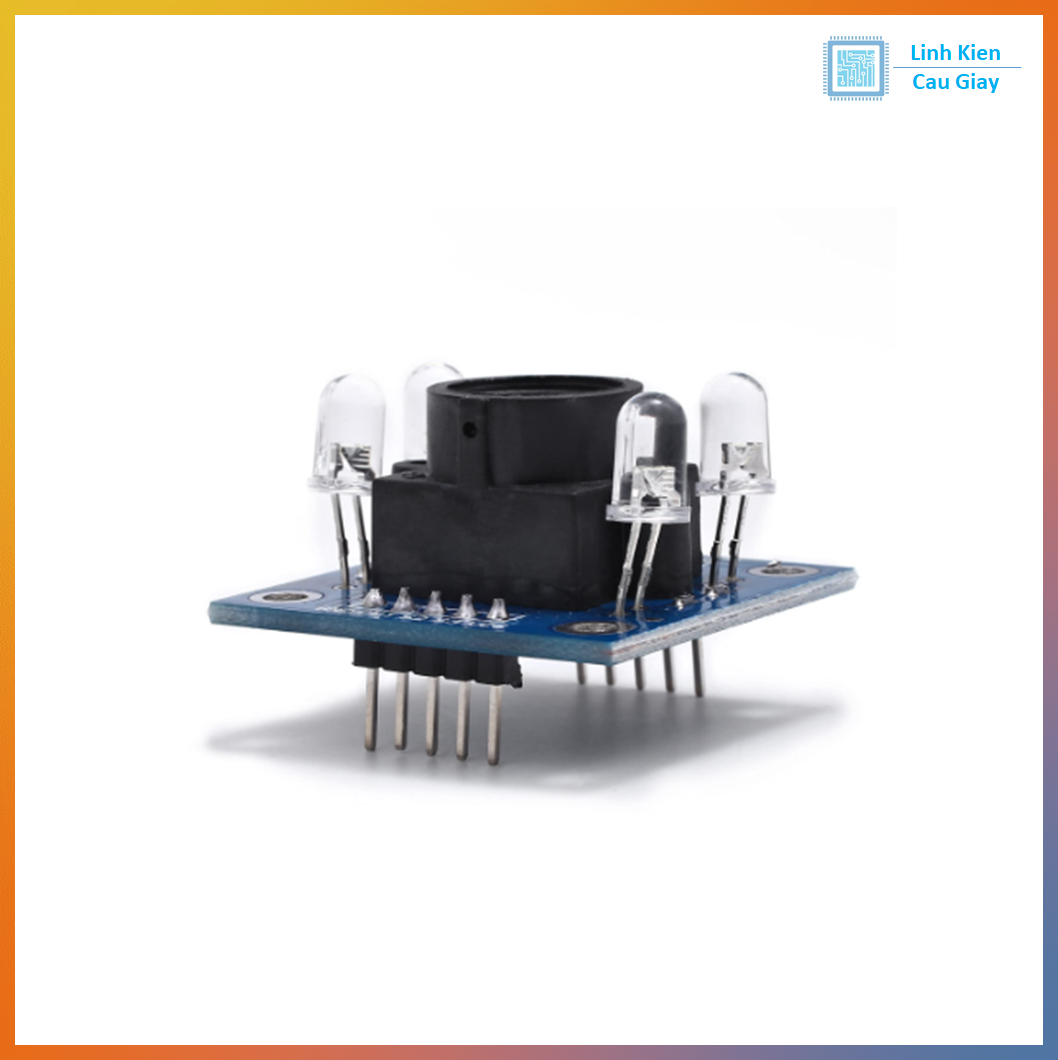

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
