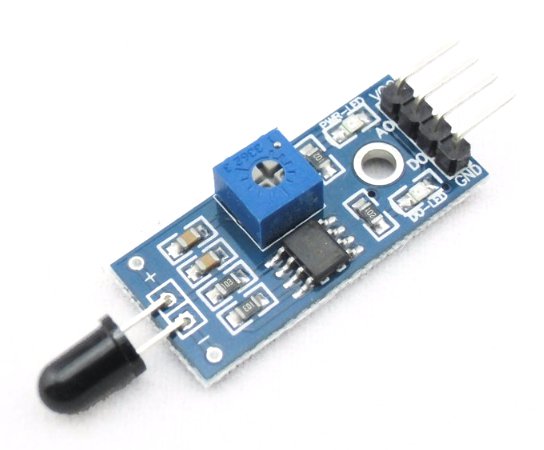

Module Cảm Biến Phát Hiện Lửa (Flame Sensor)

(Mã SP:CG000225)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

16.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Module cảm biến phát hiện lửa (Flame Sensor) là thiết bị sử dụng diode quang nhạy hồng ngoại hoặc phototransistor để phát hiện tia hồng ngoại do ngọn lửa phát ra. Cảm biến có khả năng nhận biết ánh sáng trong dải bước sóng khoảng 760nm – 1100nm, cho phép phát hiện lửa hoặc nguồn phát nhiệt từ khoảng cách vài chục cm (tùy cường độ).

Module tích hợp mạch so sánh LM393, cho phép xuất ra cả tín hiệu Digital (D0) khi ngọn lửa vượt ngưỡng cài đặt và tín hiệu Analog (A0) để đo cường độ ánh sáng hồng ngoại. Sản phẩm dễ dàng kết nối với Arduino, ESP32, Raspberry Pi để làm hệ thống báo cháy hoặc giám sát an toàn.

Ứng dụng

  • Hệ thống báo cháy: Phát hiện lửa trong nhà, kho, xưởng.

  • Robot cứu hỏa: Tìm và định vị vị trí lửa để dập tắt.

  • Giám sát an toàn: Phát hiện nguồn nhiệt bất thường.

  • Thiết bị IoT: Kết hợp với hệ thống giám sát và cảnh báo từ xa.

Sơ đồ chân

Module Flame Sensor thường có 4 chân:

  1. VCC – Nguồn 3.3V ~ 5V.

  2. GND – Mass nguồn.

  3. A0 – Ngõ ra Analog (giá trị cường độ ánh sáng hồng ngoại).

  4. D0 – Ngõ ra Digital (ON/OFF theo ngưỡng).

Thông số kĩ thuật

  • Cảm biến: Diode quang nhạy hồng ngoại.

  • IC so sánh: LM393.

  • Điện áp hoạt động: 3.3V – 5V DC.

  • Dải bước sóng phát hiện: 760nm – 1100nm.

  • Khoảng cách phát hiện: 20cm – 100cm (tùy môi trường và cường độ lửa).

  • Góc phát hiện: ~60°.

  • Điều chỉnh độ nhạy: Biến trở tích hợp.

  • Kích thước module: ~32mm × 14mm × 8mm.

Hướng dẫn sử dụng

  • VCC → 3.3V hoặc 5V từ Arduino/ESP32.

  • GND → GND.

  • A0 → Chân analog input (Arduino Uno: A0).

  • D0 → Chân digital input (D2, D3…).



  • Tránh ánh sáng mặt trời trực tiếp chiếu vào cảm biến vì dễ gây báo giả.

  • Nên đặt cảm biến ở vị trí có tầm nhìn rõ đến khu vực cần giám sát.

  • Không để cảm biến quá gần nguồn nhiệt mạnh để tránh hư hỏng.

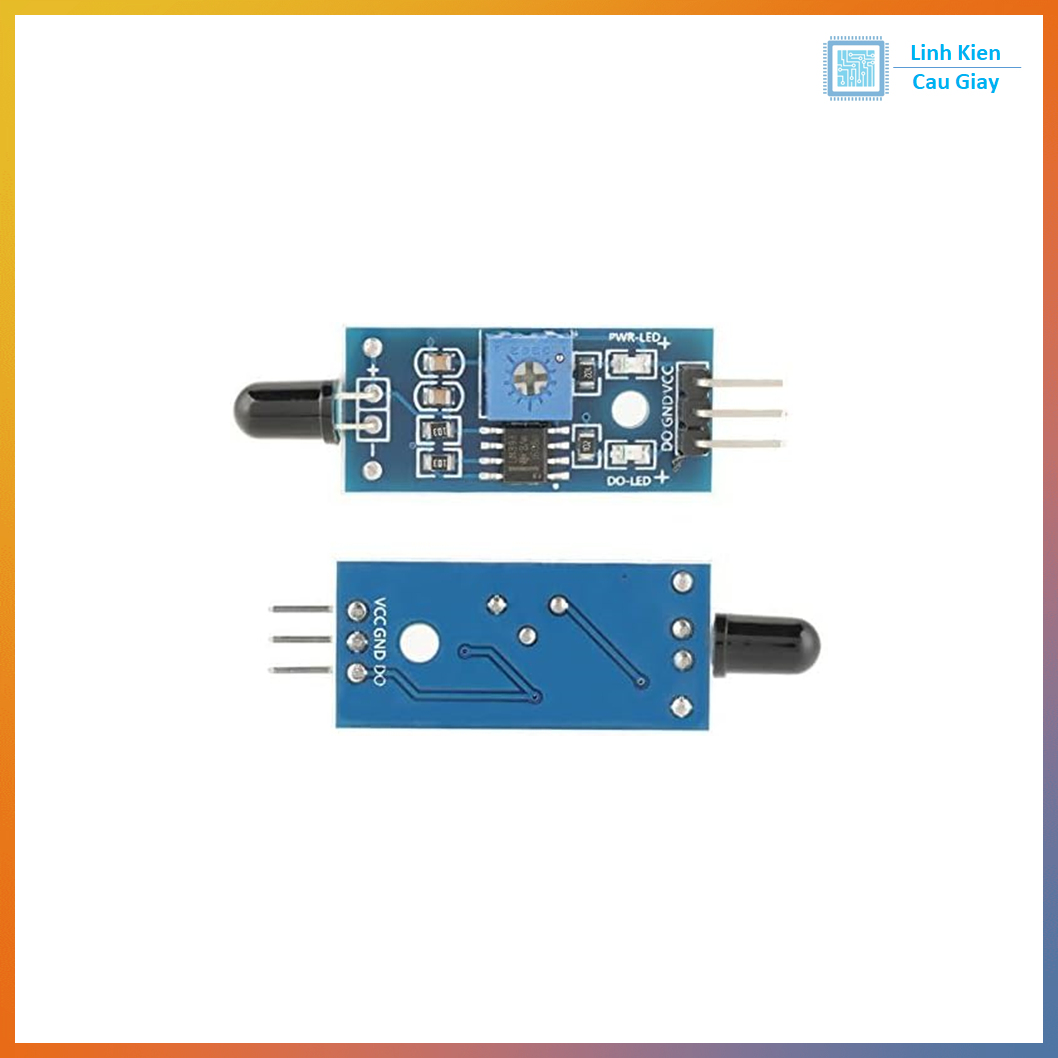

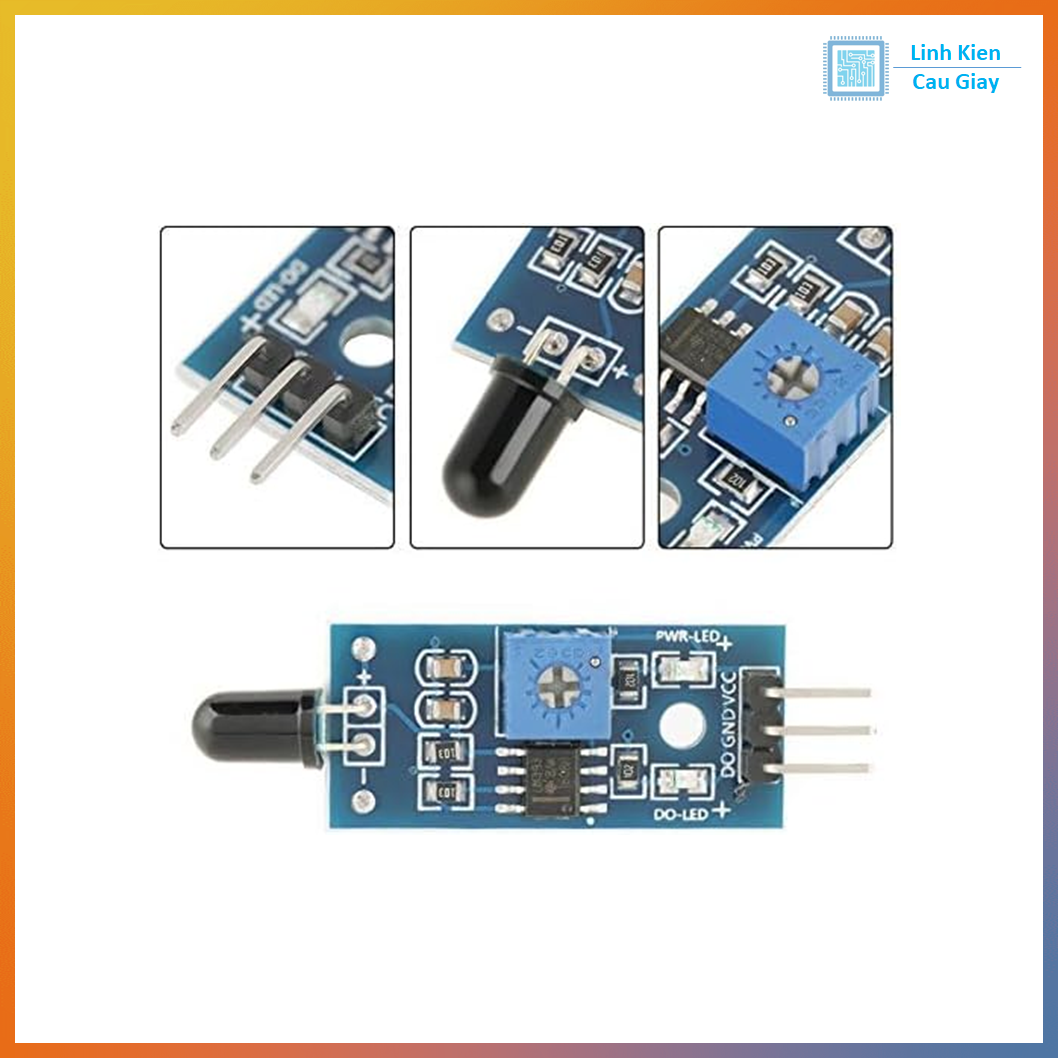

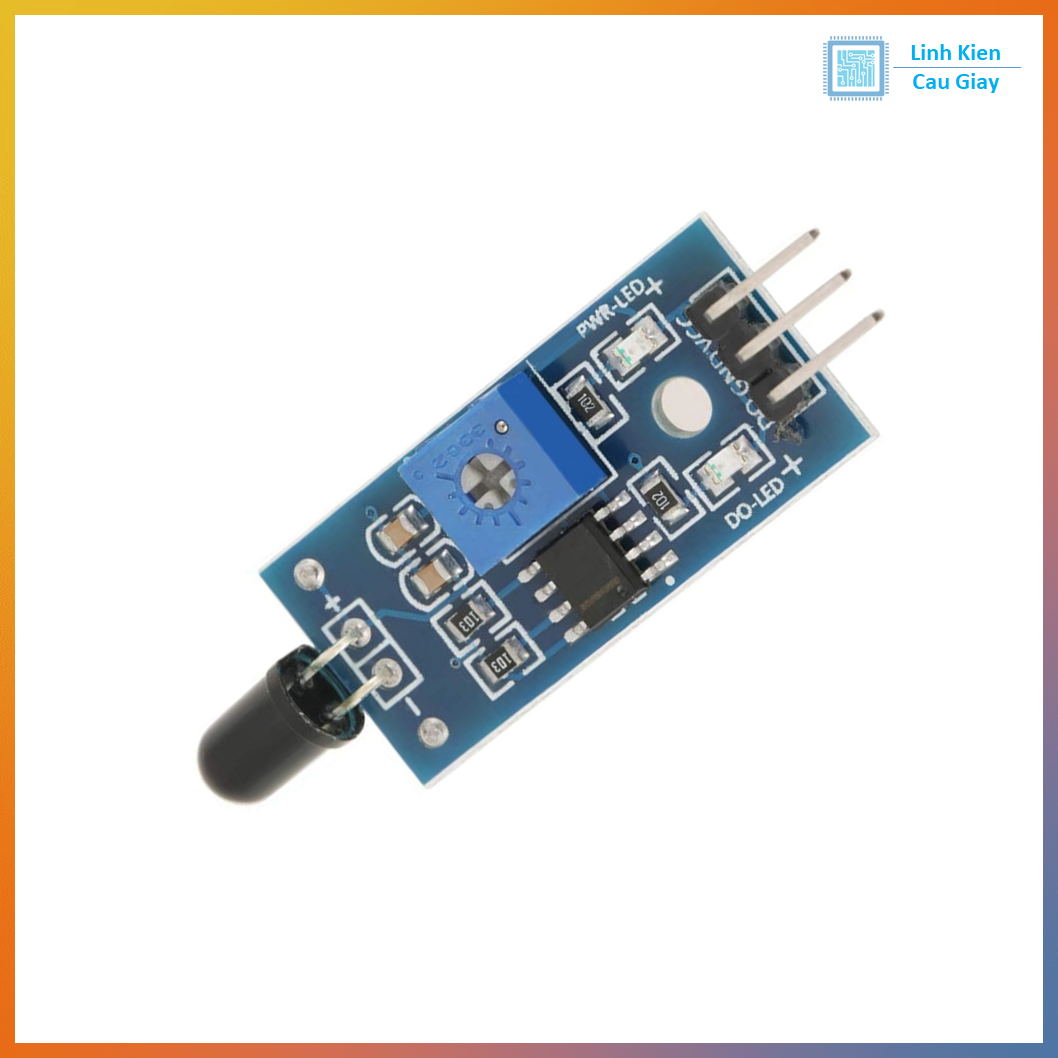

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
