MODULE CẢM BIẾN MÀU SẮC TCS3200D / TCS230

(Mã SP:CG000174)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

105.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module Cảm Biến Màu Sắc TCS3200 / TCS230 – Color Sensor Cho Arduino, Robot

Mô tả sản phẩm

Module cảm biến màu sắc TCS3200D/TCS230 là loại cảm biến quang phổ biến có khả năng nhận diện và phân tích màu sắc dựa trên ánh sáng phản xạ. Trên mạch có tích hợp chip TCS3200D/TCS230 cùng mảng photodiode RGBbộ lọc màu (đỏ, xanh lá, xanh dương, trong suốt).

Cảm biến chuyển đổi cường độ ánh sáng của từng kênh màu thành tín hiệu xung tần số (PWM), dễ dàng đọc bằng các vi điều khiển như Arduino, ESP32, STM32, Raspberry Pi.

Ứng dụng

  • Nhận diện màu sắc trong các dự án robot phân loại màu.

  • Kiểm tra màu sản phẩm trong dây chuyền sản xuất.

  • Đo cường độ ánh sáng RGB.

  • Ứng dụng trong Arduino, ESP32, STM32, IoT, AI robot.

  • Thí nghiệm học tập về quang học, xử lý màu sắc.

Sơ đồ chân

  • VCC: 3.3V – 5V

  • GND: Mass (0V)

  • OUT: Ngõ ra tần số (xung vuông, tỷ lệ với cường độ ánh sáng)

  • S0, S1: Chọn tần số đầu ra (scale 100%, 20%, 2%, Power down).

  • S2, S3: Chọn bộ lọc màu (Đỏ, Xanh lá, Xanh dương, Trong suốt).

👉 Khi đọc liên tục các bộ lọc màu, ta thu được cường độ R, G, B → xử lý ra màu sắc thực tế.

Thông số kĩ thuật

  • IC: TCS3200D / TCS230

  • Điện áp hoạt động: 3V – 5V DC

  • Ngõ ra: PWM (tần số tỷ lệ với cường độ ánh sáng)

  • Dải đo ánh sáng: 300 – 10000 Lux

  • Tốc độ phản hồi: < 2ms

  • Góc nhìn: ~60°

  • Kích thước module: 31mm x 24mm

  • Tích hợp LED trắng chiếu sáng, hỗ trợ đo màu ổn định hơn.

Hướng dẫn sử dụng

  • Cấp nguồn 5V và GND cho module.

  • Nối chân OUT vào digital input Arduino (có thể dùng pulseIn() hoặc attachInterrupt()).

  • Dùng S2, S3 để chọn bộ lọc màu (R/G/B/Trong suốt).

  • Đọc giá trị tần số tại OUT → tính toán ra giá trị RGB.

  • So sánh giá trị RGB để xác định màu sắc (ví dụ: đỏ, xanh, vàng, trắng, đen…).

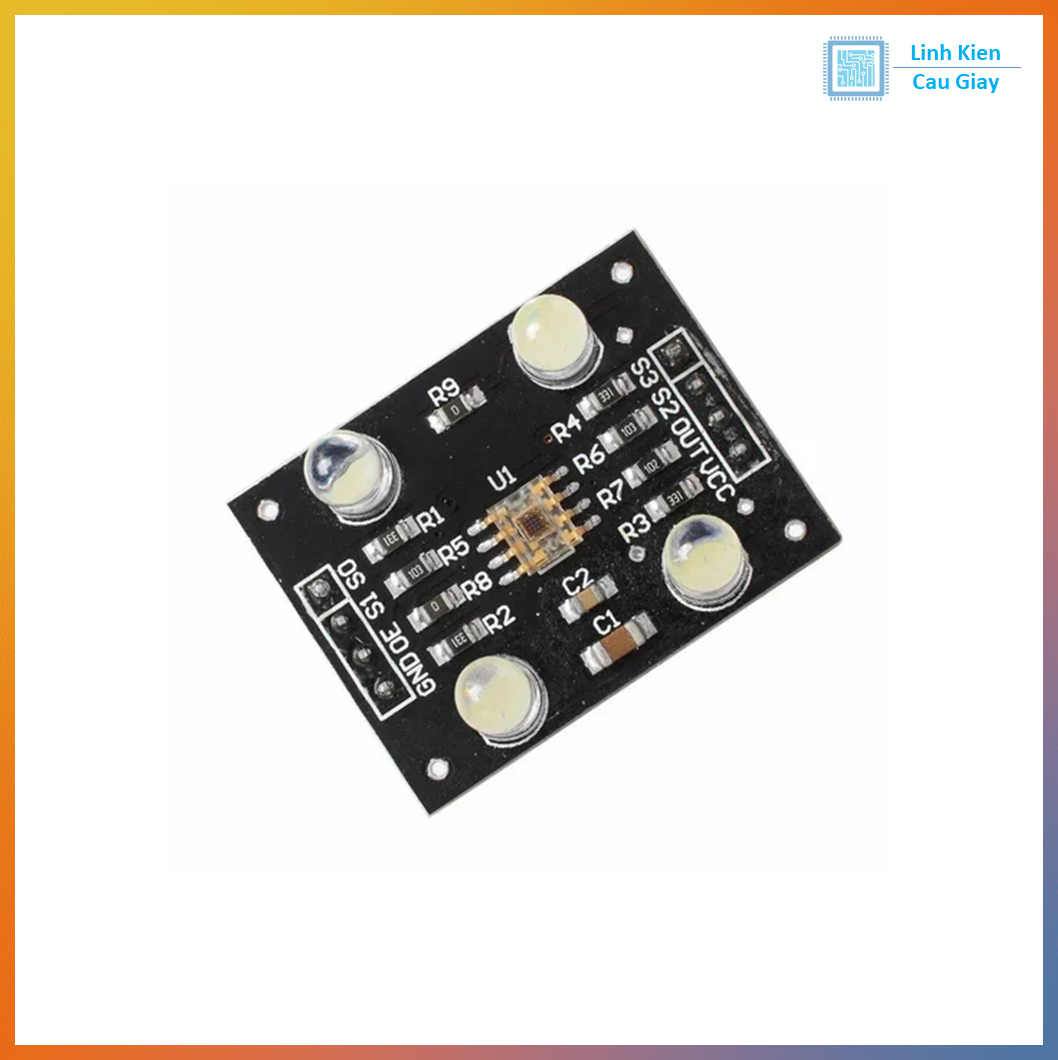

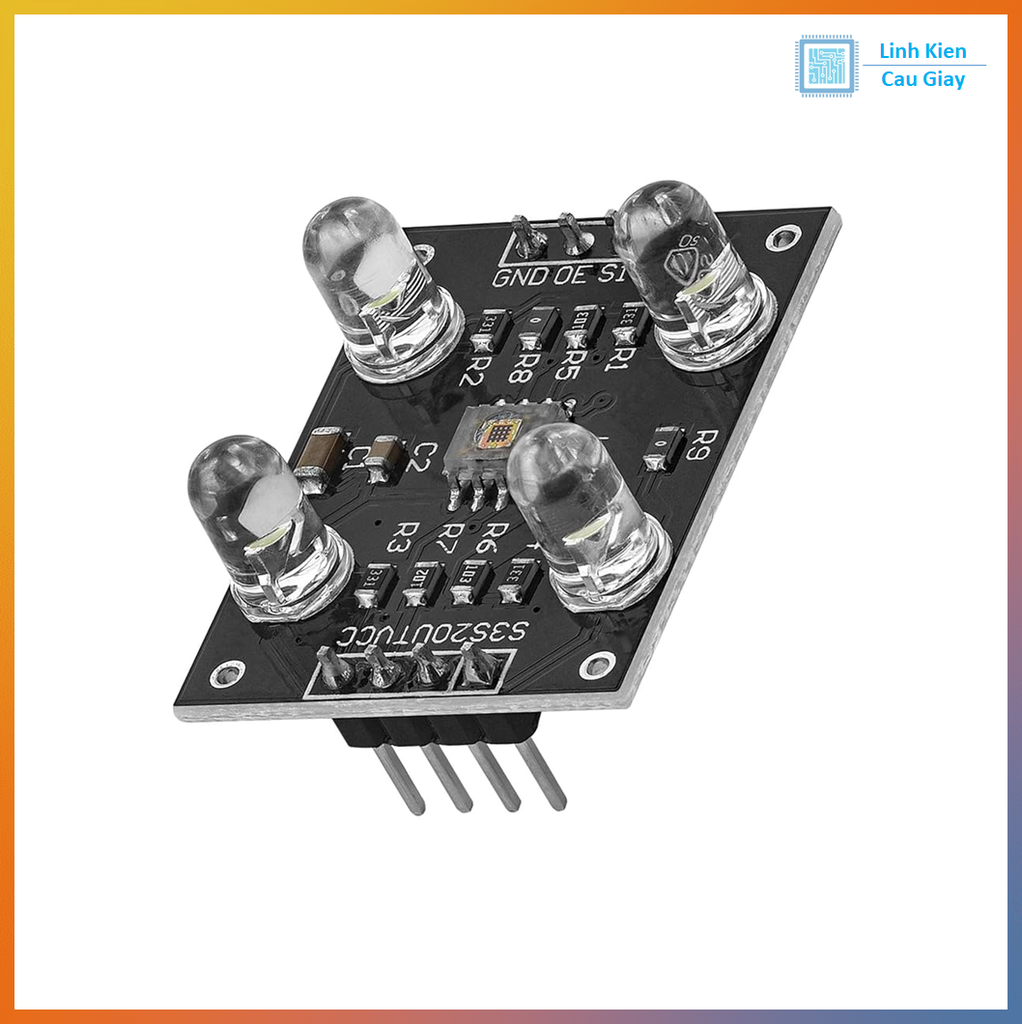

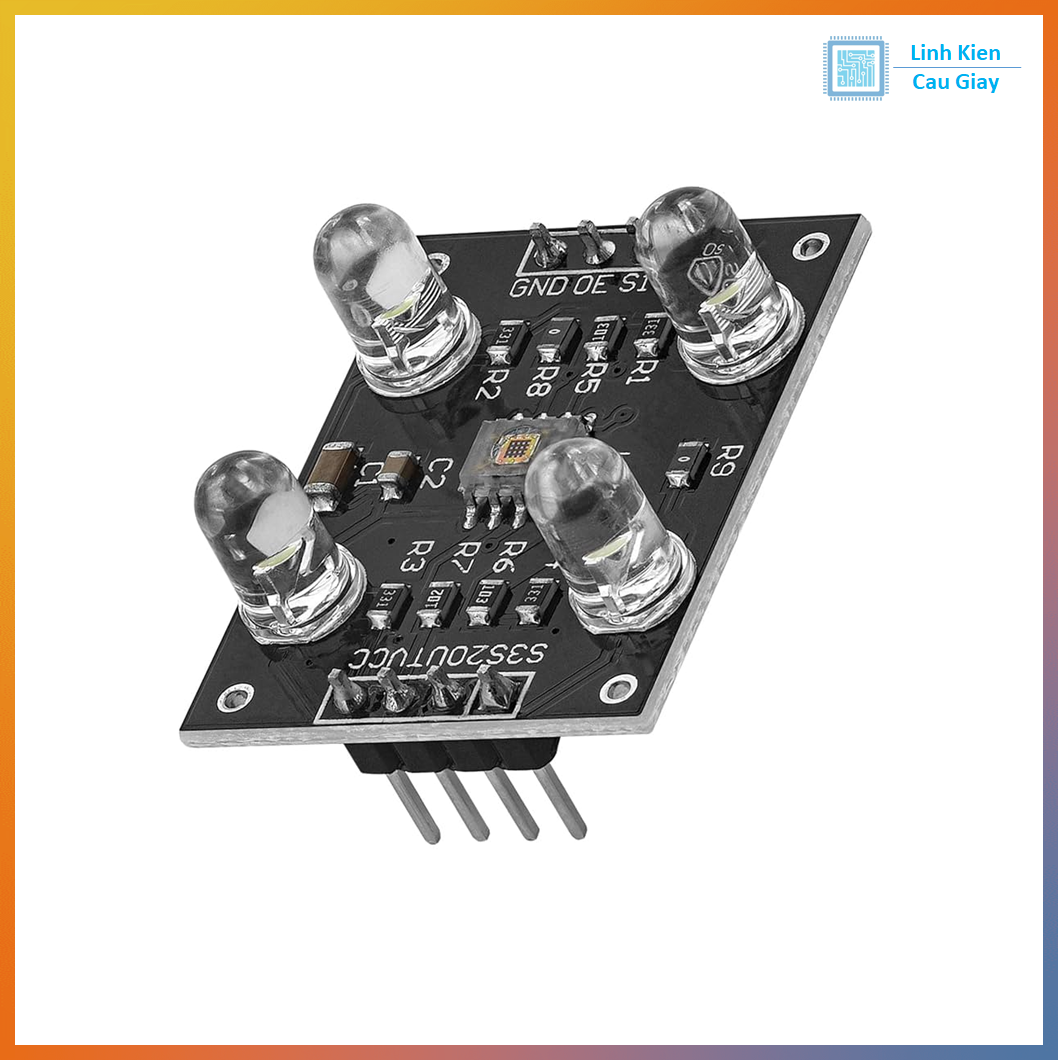

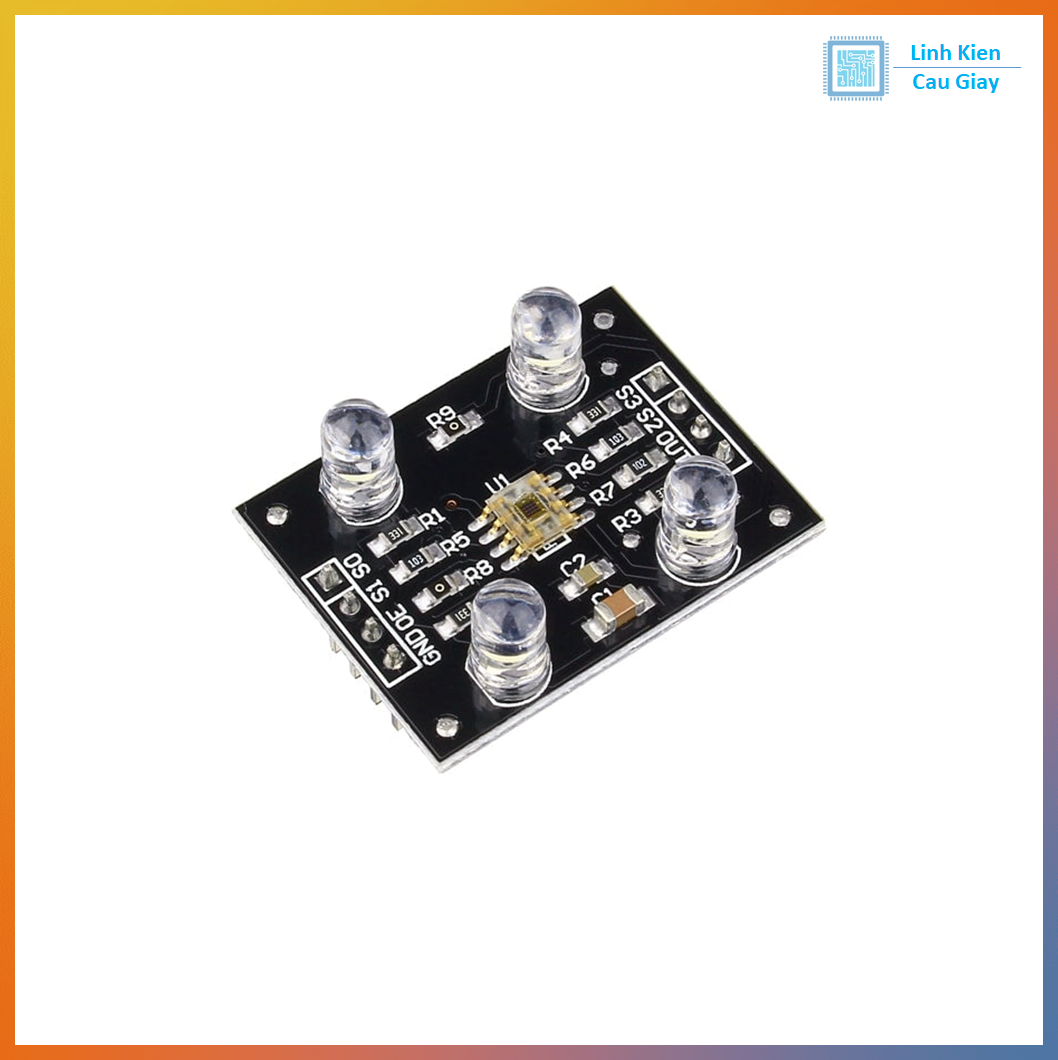

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
