Quang Trở CDS 5MM 5537 ( LDR )

(Mã SP:CG000180)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

1.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

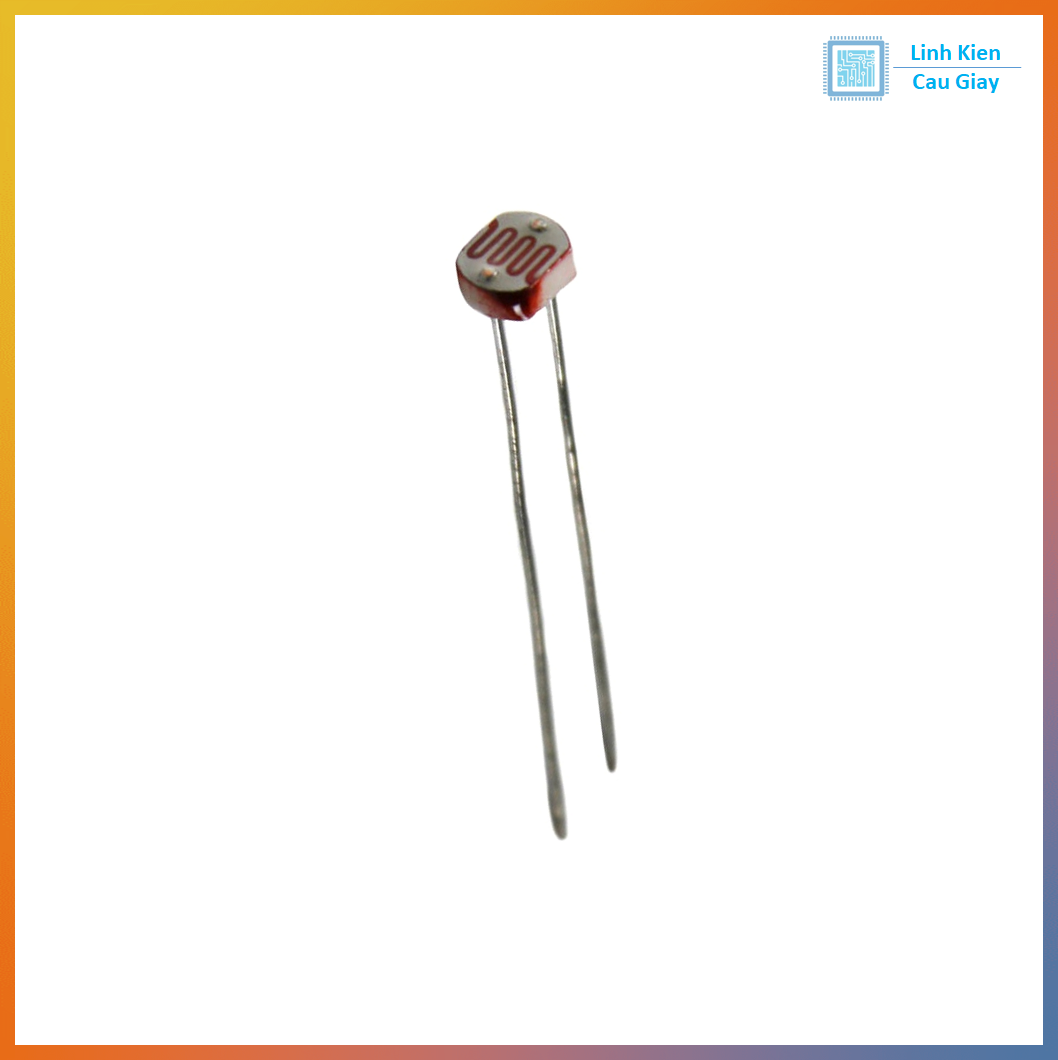

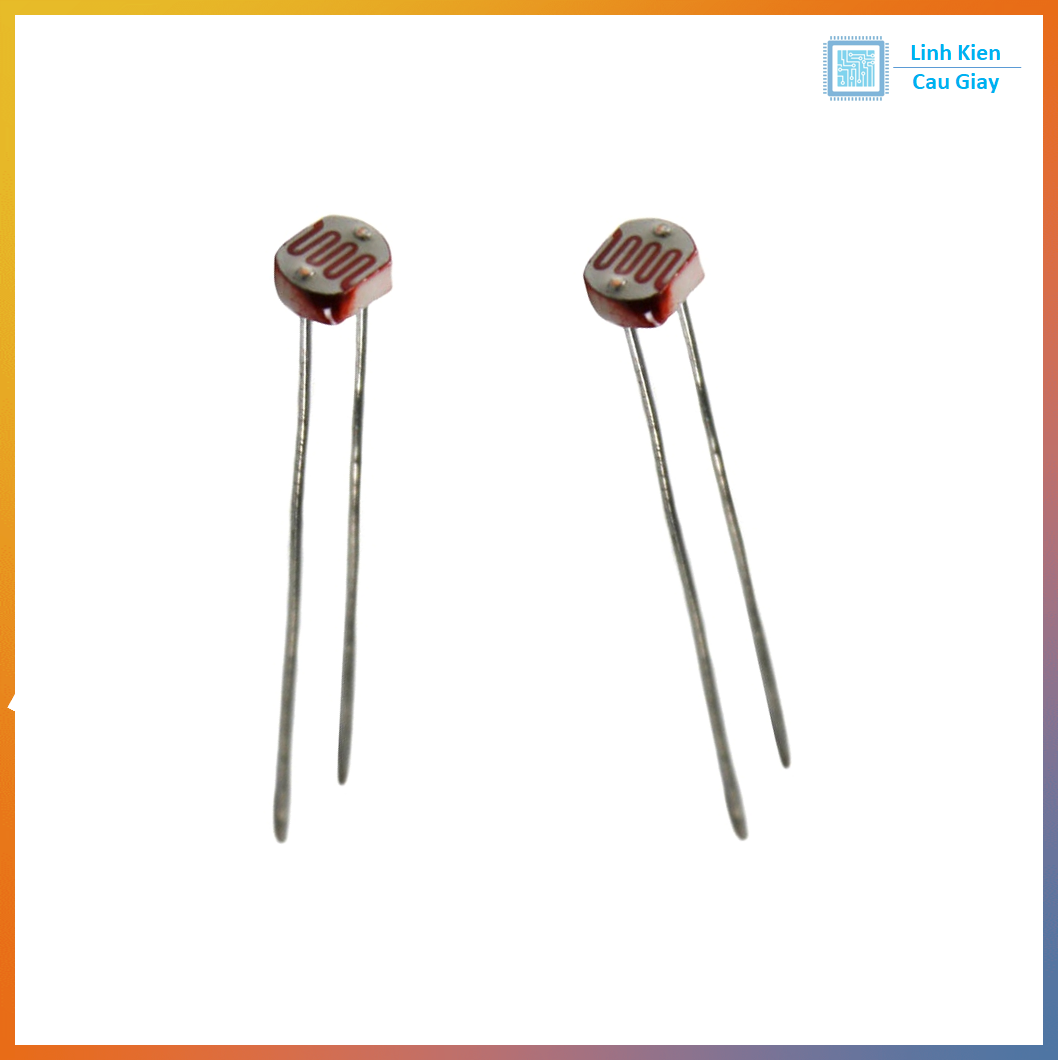

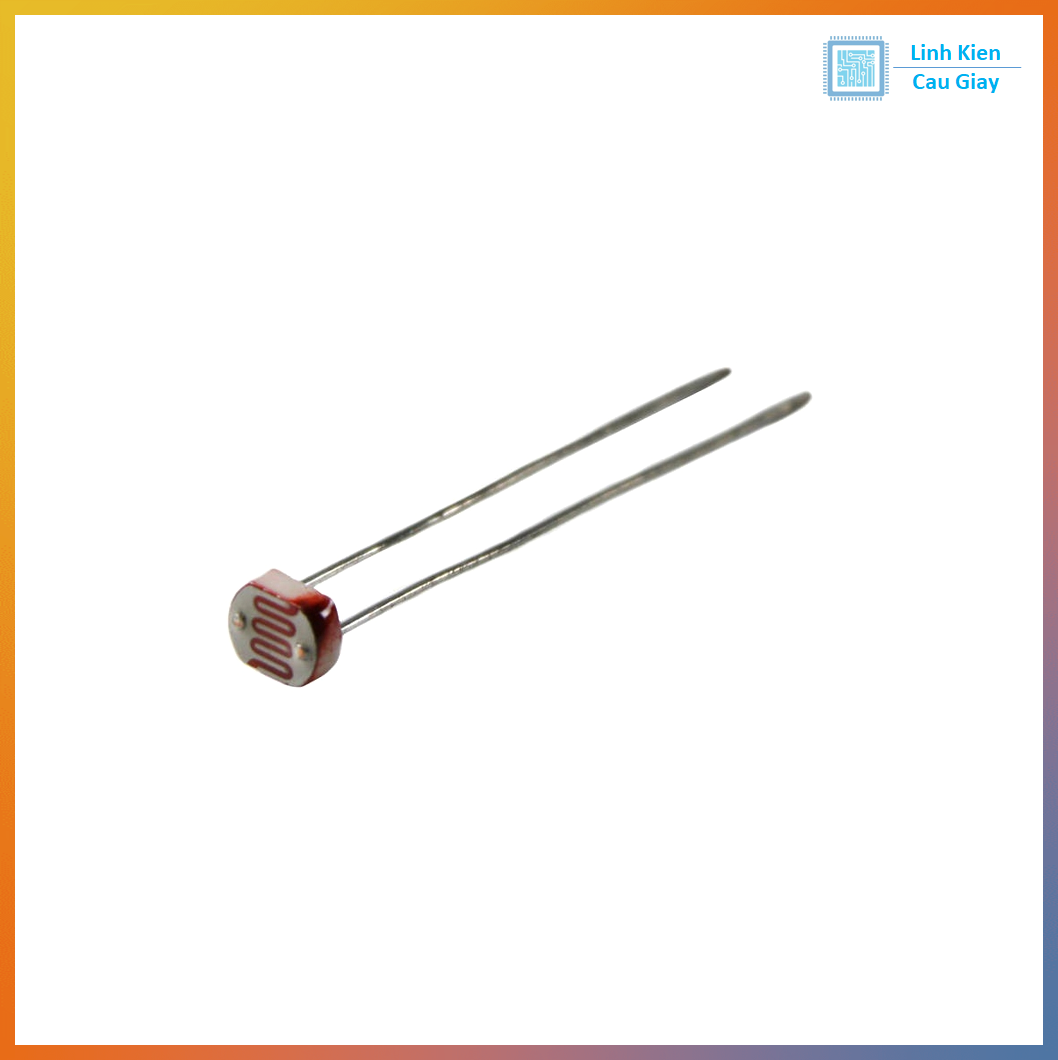

Quang Trở CDS 5MM 5537 là cảm biến ánh sáng chất lượng cao, hoạt động dựa trên nguyên lý điện trở thay đổi theo cường độ ánh sáng. Với đường kính 5mm, sản phẩm giảm điện trở từ >1MΩ trong bóng tối xuống dưới 100Ω khi được chiếu sáng mạnh, phù hợp để phát hiện ánh sáng trong các mạch điện tử. Module dễ dàng tích hợp với Arduino, Raspberry Pi, và các vi điều khiển khác, lý tưởng cho các ứng dụng tự động hóa, dò sáng, hoặc điều khiển đèn. Thiết kế nhỏ gọn, bền bỉ, và giá thành hợp lý, đây là lựa chọn tối ưu cho người mới và chuyên gia.

Đặc điểm nổi bật:

  • Điện trở thay đổi từ >1MΩ (bóng tối) đến <100Ω (ánh sáng mạnh).

  • Đường kính 5mm, dễ lắp đặt trong các mạch nhỏ.

  • Phạm vi ứng dụng rộng, từ 10Lux đến ánh sáng mạnh.

  • Tương thích với mạch điều khiển tự động bật/tắt đèn.

  • Giá thành phải chăng, dễ dàng tích hợp DIY.

Ứng dụng

  • Tự động bật/tắt đèn: Điều khiển đèn chiếu sáng khi trời tối hoặc sáng.

  • Cảm biến ánh sáng: Đo cường độ ánh sáng trong nhà kính, phòng thí nghiệm.

  • Dự án DIY: Tích hợp vào robot dò sáng, máy ảnh tự động, hoặc đồng hồ thông minh.

  • Nông nghiệp thông minh: Giám sát ánh sáng cho cây trồng trong hệ thống thủy canh.

  • Học tập và thực hành: Dùng trong các bài học về cảm biến quang điện.

Sơ đồ chân

  • Chân 1: Kết nối với nguồn dương (thường qua điện trở phân áp).

  • Chân 2: Kết nối với GND hoặc đầu vào ADC/vi điều khiển.

Lưu ý:

  • Là linh kiện thụ động, cần kết hợp với mạch điều khiển (như LM393 hoặc vi điều khiển) để tạo tín hiệu analog/digital.

  • Kiểm tra datasheet hoặc hướng dẫn nhà cung cấp để xác định cực tính chân (thường không phân cực).

Thông số kĩ thuật

  • Model: CDS 5MM 5537 (GL5537).

  • Điện áp tối đa: 150V DC (tùy phiên bản).

  • Công suất tiêu thụ: 100mW.

  • Điện trở tối (bóng tối): >1MΩ (tùy điều kiện ánh sáng).

  • Điện trở sáng (10Lux): 10-20kΩ (tùy cường độ).

  • Điện trở tối thiểu (ánh sáng mạnh): <100Ω.

  • Phạm vi quang phổ: 540nm (đỉnh).

  • Nhiệt độ hoạt động: -30°C đến +70°C.

  • Thời gian đáp ứng: ~20ms.

  • Kích thước: Đường kính 5mm, độ dày ~2-3mm.

  • Trọng lượng: ~0.5g.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Quang Trở CDS 5MM 5537 (linh kiện hoặc module).

    • Nguồn điện 3.3-5V DC (thông qua mạch điều khiển).

    • Vi điều khiển (Arduino, Raspberry Pi) hoặc IC so sánh (như LM393).

    • Điện trở phân áp (10kΩ-100kΩ), dây nối, và breadboard.

  2. Kết nối:

    • Kết nối một chân của quang trở với VCC qua điện trở phân áp (ví dụ: 10kΩ).

    • Kết nối chân còn lại với GND và chân analog (A0) của vi điều khiển.

    • Nếu dùng module với LM393, kết nối theo sơ đồ:

      • VCC → 5V.

      • GND → GND.

      • AO → A0 (đọc giá trị analog).

      • DO → D2 (đọc ngưỡng digital).

  3. Kiểm tra và sử dụng:

    • Bật nguồn, đo giá trị analog (0-1023) trên Arduino khi thay đổi ánh sáng.

    • Xoay biến trở (nếu có) để điều chỉnh ngưỡng digital (LED sáng khi vượt ngưỡng).

    • Đặt module ở nơi thoáng khí, tránh ánh sáng trực tiếp quá mạnh để bảo vệ cảm biến.



  • Không cấp nguồn vượt quá 150V DC hoặc đảo cực để tránh hỏng quang trở.

  • Sử dụng điện trở phân áp phù hợp để bảo vệ vi điều khiển (khuyến nghị 10kΩ-100kΩ).

  • Tránh tiếp xúc trực tiếp với nước hoặc môi trường ẩm để kéo dài tuổi thọ.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
