Cảm Biến Hall A04E

(Mã SP:CG000239)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

8.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

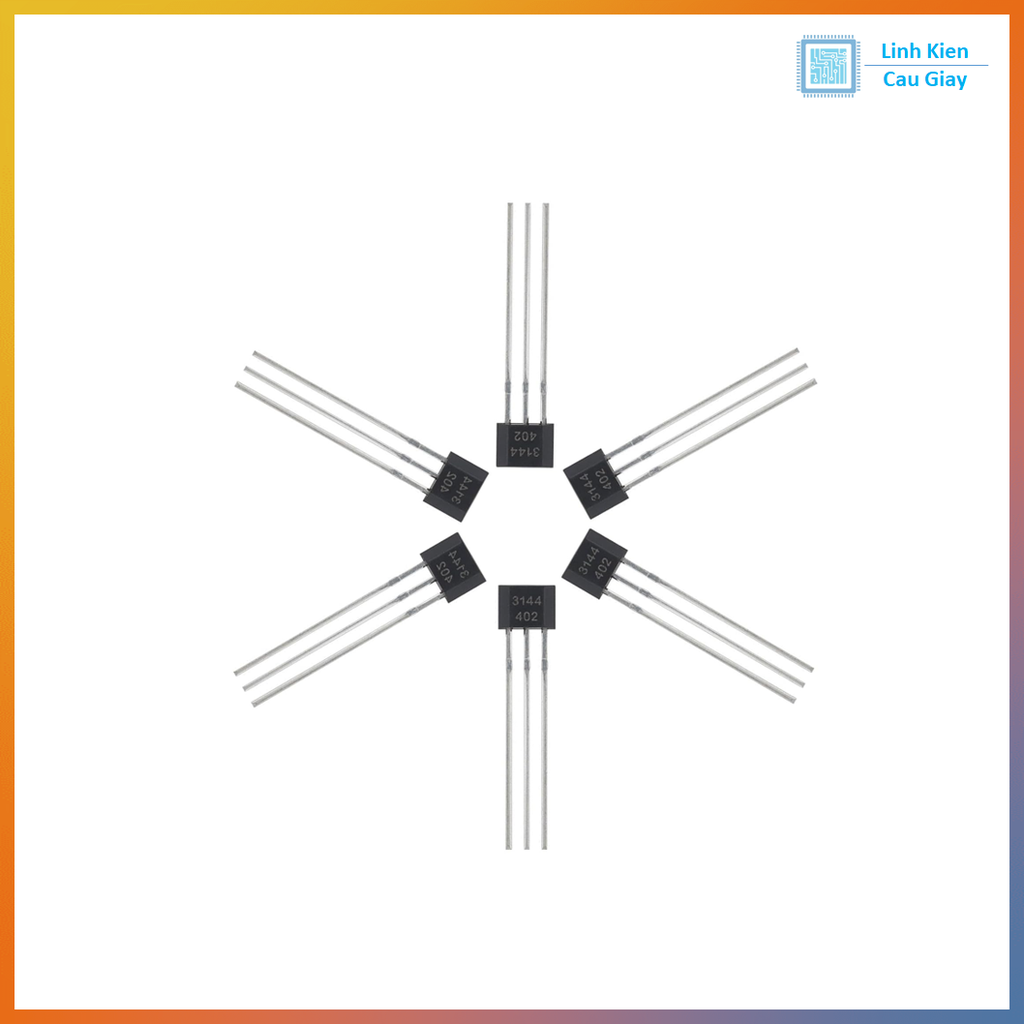

Cảm Biến Hall (A04E) A1104E TO92

Mô tả sản phẩm

Cảm biến Hall A04E là loại cảm biến phát hiện từ trường dựa trên hiệu ứng Hall, có khả năng nhận biết sự xuất hiện của nam châm và xuất tín hiệu điện ra ngoài. A04E là cảm biến Hall kỹ thuật số (Digital), tức là tín hiệu ngõ ra chỉ ở hai trạng thái HIGH hoặc LOW tùy thuộc vào việc có hay không có từ trường.

Sản phẩm được thiết kế nhỏ gọn, tiêu thụ điện năng thấp, dễ tích hợp vào các mạch điện tử, dùng phổ biến trong đếm vòng quay, phát hiện vị trí trục, giám sát tốc độ, và hệ thống bảo mật.

Ứng dụng

Đo tốc độ quay: Gắn nam châm lên bánh xe/trục quay, cảm biến đếm số vòng.
Robot & IoT: Xác định vị trí dựa trên từ trường.
Công tắc không tiếp xúc: Bật/tắt mạch khi có nam châm lại gần.
Đồng hồ điện tử: Đo vòng quay của motor hoặc quạt.
Hệ thống an ninh: Báo động khi cửa mở/đóng dựa vào nam châm.

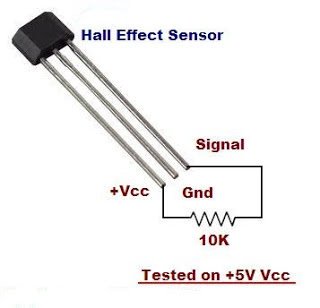

Sơ đồ chân

VCC – Nguồn 3.3V ~ 5V.
GND – Mass nguồn.
OUT – Ngõ ra Digital (mức cao/thấp khi phát hiện từ trường).

Thông số kĩ thuật

Model: A04E – Hall Digital Sensor.
Nguồn hoạt động: 3.3V ~ 5V DC.
Ngõ ra: Digital (HIGH/LOW).
Nguyên lý: Hiệu ứng Hall.
Khoảng cách phát hiện: 0 ~ 10mm (tùy cường độ nam châm).
Dòng tiêu thụ: < 10mA.
Nhiệt độ hoạt động: -40°C ~ +85°C.

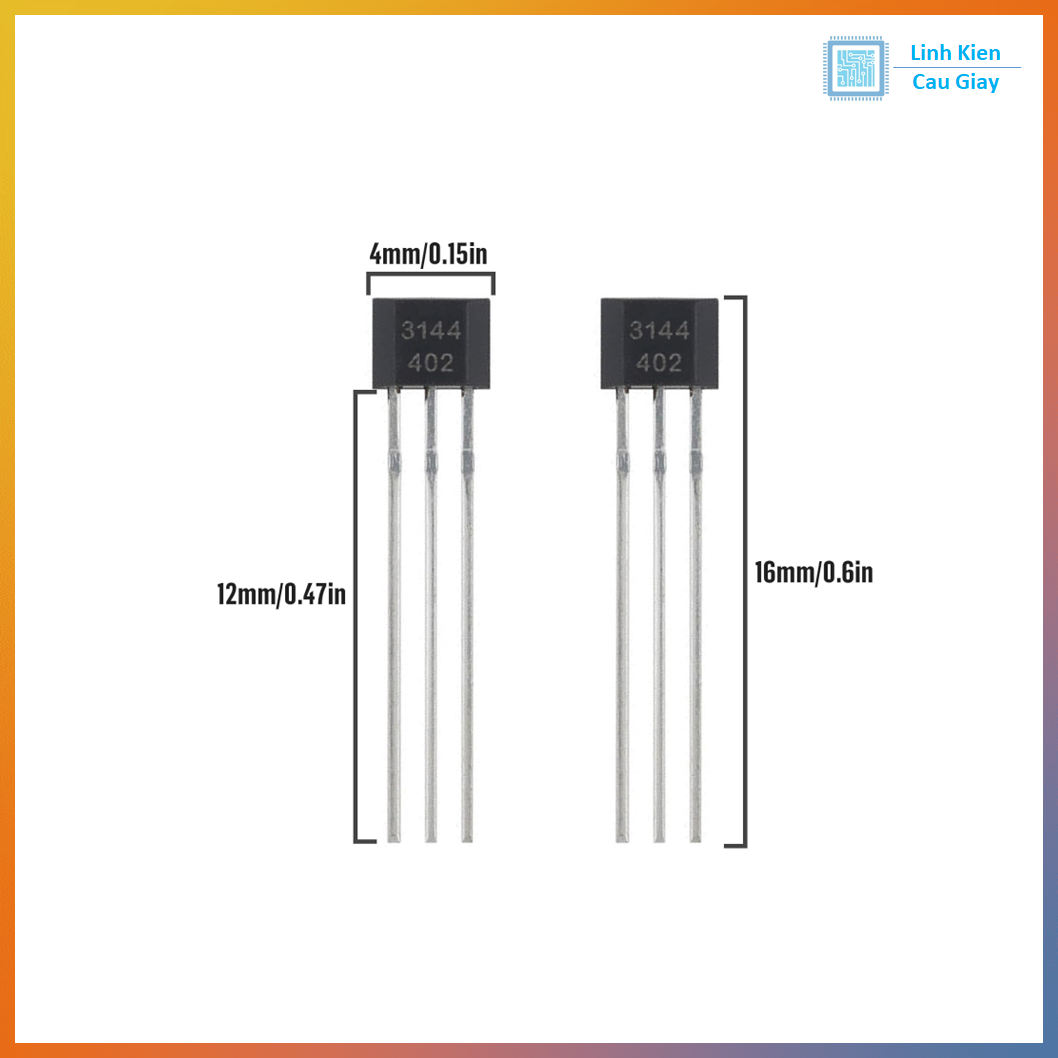

Kích thước: ~18mm × 12mm × 5mm.

Hướng dẫn sử dụng

Nên sử dụng nam châm có lực từ mạnh để tăng độ nhạy.
Tránh để cảm biến tiếp xúc trực tiếp với từ trường mạnh liên tục để không bị bão hòa.
Có thể kết hợp nhiều cảm biến Hall để đo tốc độ và vị trí chính xác hơn.
