MODULE CẢM BIẾN HALL A3144 V1

(Mã SP:CG000238)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

10.500₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Module cảm biến Hall A3144 V1 là cảm biến từ trường dạng Digital Hall Sensor sử dụng hiệu ứng Hall để phát hiện sự hiện diện của nam châm. Khi có từ trường đủ mạnh tác động, cảm biến sẽ thay đổi trạng thái tín hiệu ngõ ra (HIGH ↔ LOW).

Module sử dụng IC Hall A3144 tích hợp với mạch so sánh LM393, giúp ổn định tín hiệu và dễ dàng kết nối với các vi điều khiển như Arduino, ESP32, STM32, Raspberry Pi. Với thiết kế nhỏ gọn, module này phù hợp cho các ứng dụng đếm vòng quay, phát hiện vị trí, và công tắc không tiếp xúc.

Ứng dụng

  • Đo tốc độ quay: Đếm vòng quay bánh xe, trục motor.

  • Công tắc từ không tiếp xúc: Bật/tắt thiết bị khi có nam châm.

  • Hệ thống an ninh: Phát hiện cửa mở/đóng.

  • Robot & IoT: Xác định vị trí hoặc trạng thái chuyển động.

  • Đồng hồ đo lưu lượng: Đếm số vòng quay của cánh quạt cảm biến.

Sơ đồ chân

Module Cảm Biến Hall A3144 V1 có 3 chân:

  1. VCC – Nguồn 3.3V ~ 5V.

  2. GND – Mass nguồn.

  3. D0 – Ngõ ra Digital (mức cao/thấp khi phát hiện từ trường).

Thông số kĩ thuật

  • Model: Module Hall A3144 V1.

  • Chip cảm biến: A3144 – Digital Hall Effect Sensor.

  • Điện áp hoạt động: 3.3V – 5V DC.

  • Ngõ ra: Digital (HIGH/LOW).

  • IC so sánh: LM393.

  • Dòng tiêu thụ: < 10mA.

  • Khoảng cách phát hiện: 0 – 10mm (tùy cường độ nam châm).

  • Kích thước module: Khoảng 32mm × 14mm × 8mm.

  • Nhiệt độ hoạt động: -40°C ~ +85°C.

Hướng dẫn sử dụng

  • Đặt nam châm gần đầu cảm biến để kích hoạt.

  • Sử dụng nam châm có lực hút mạnh để tăng độ nhạy.

  • Tránh để cảm biến tiếp xúc trực tiếp với từ trường mạnh quá lâu.

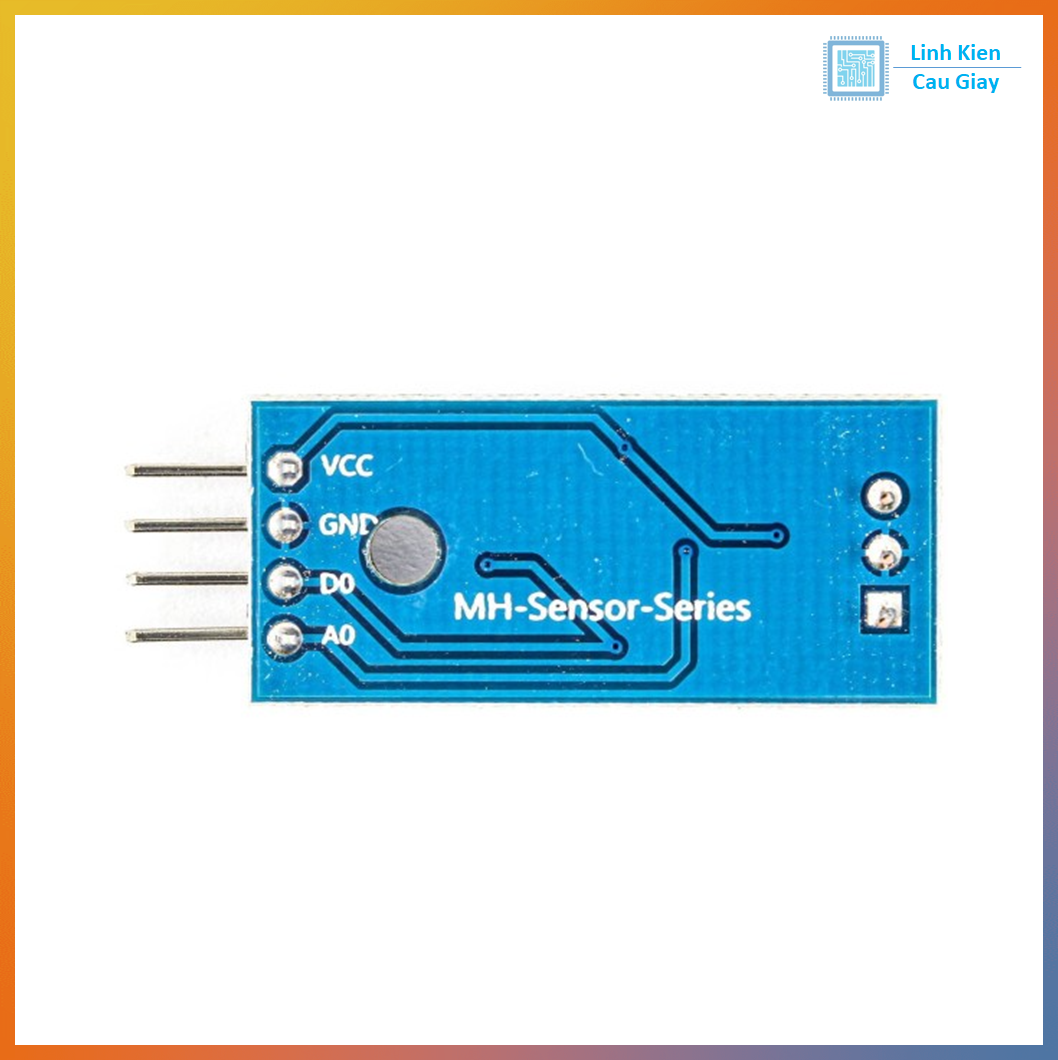

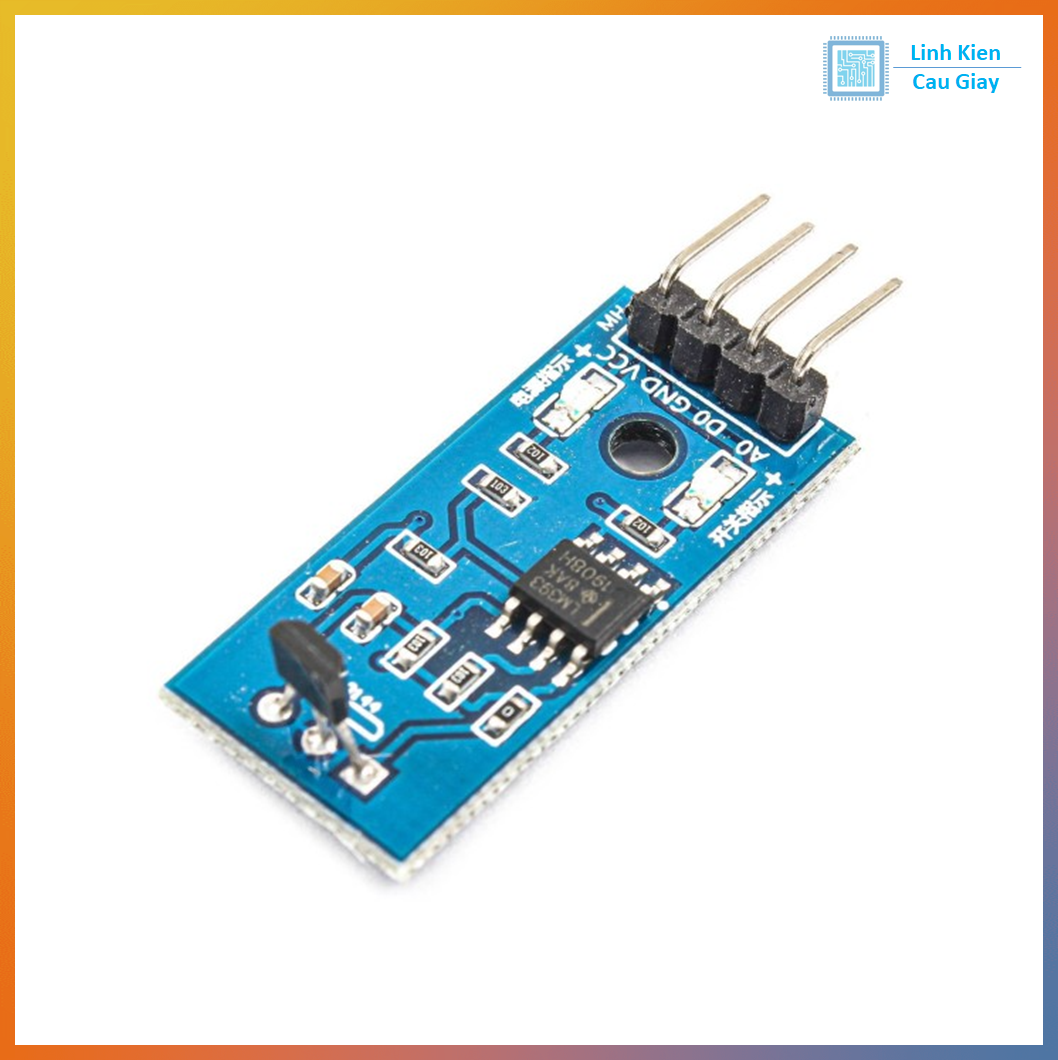

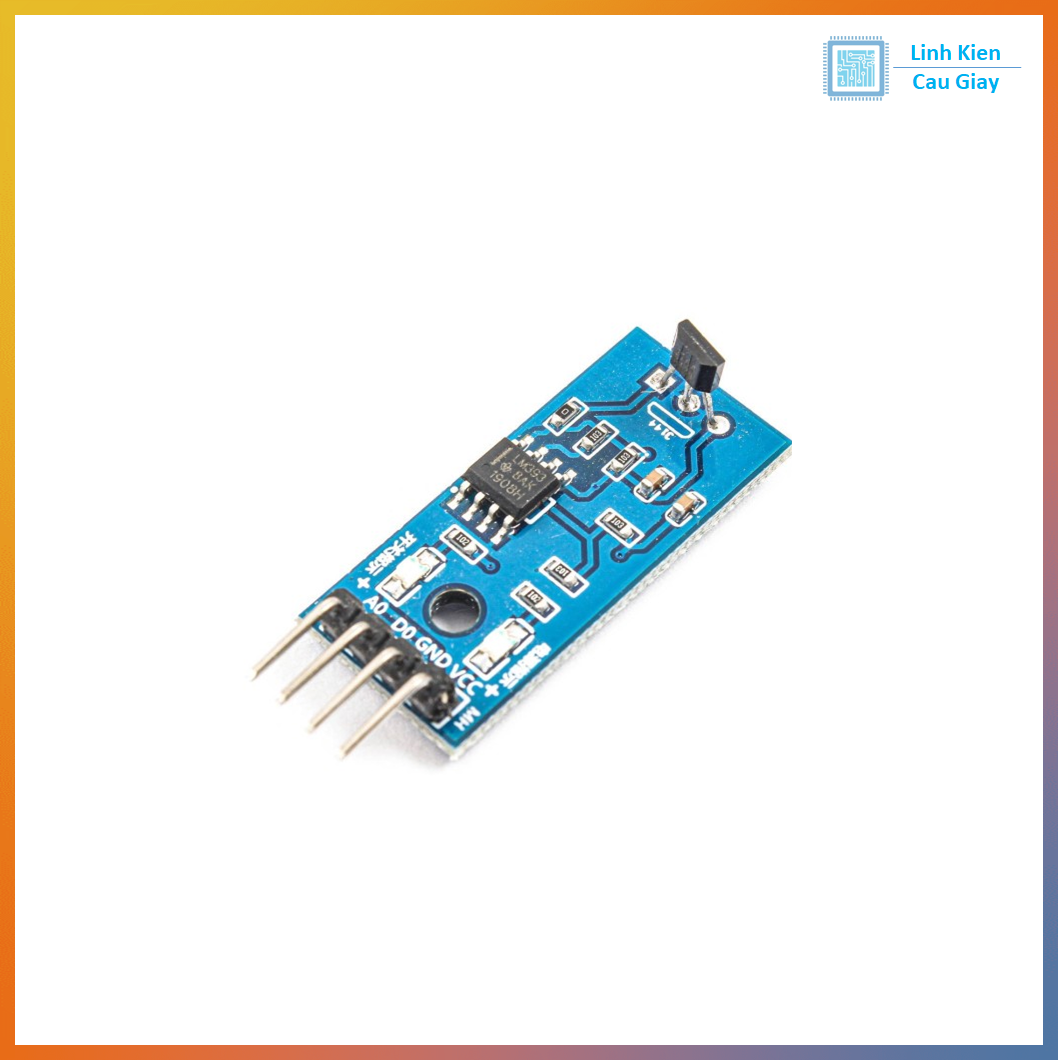

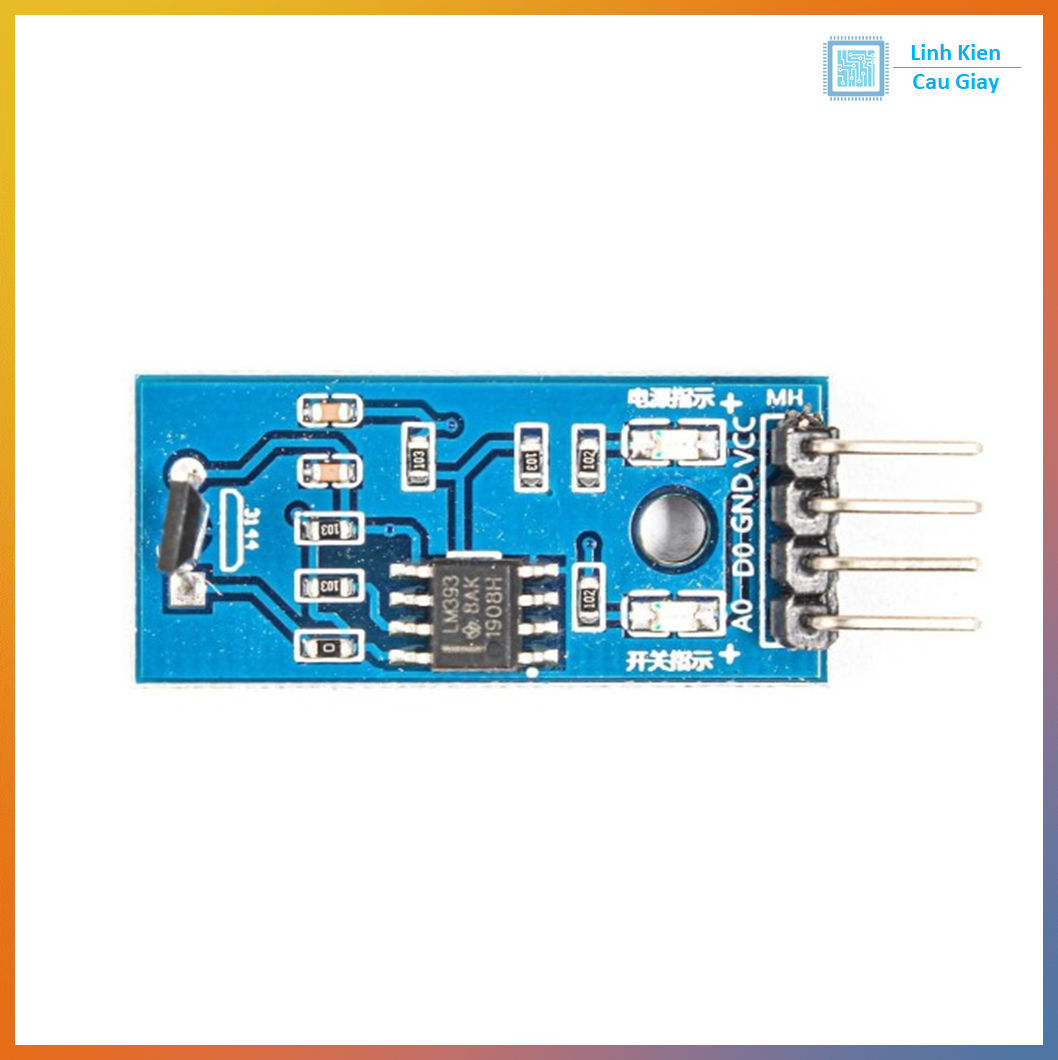

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
