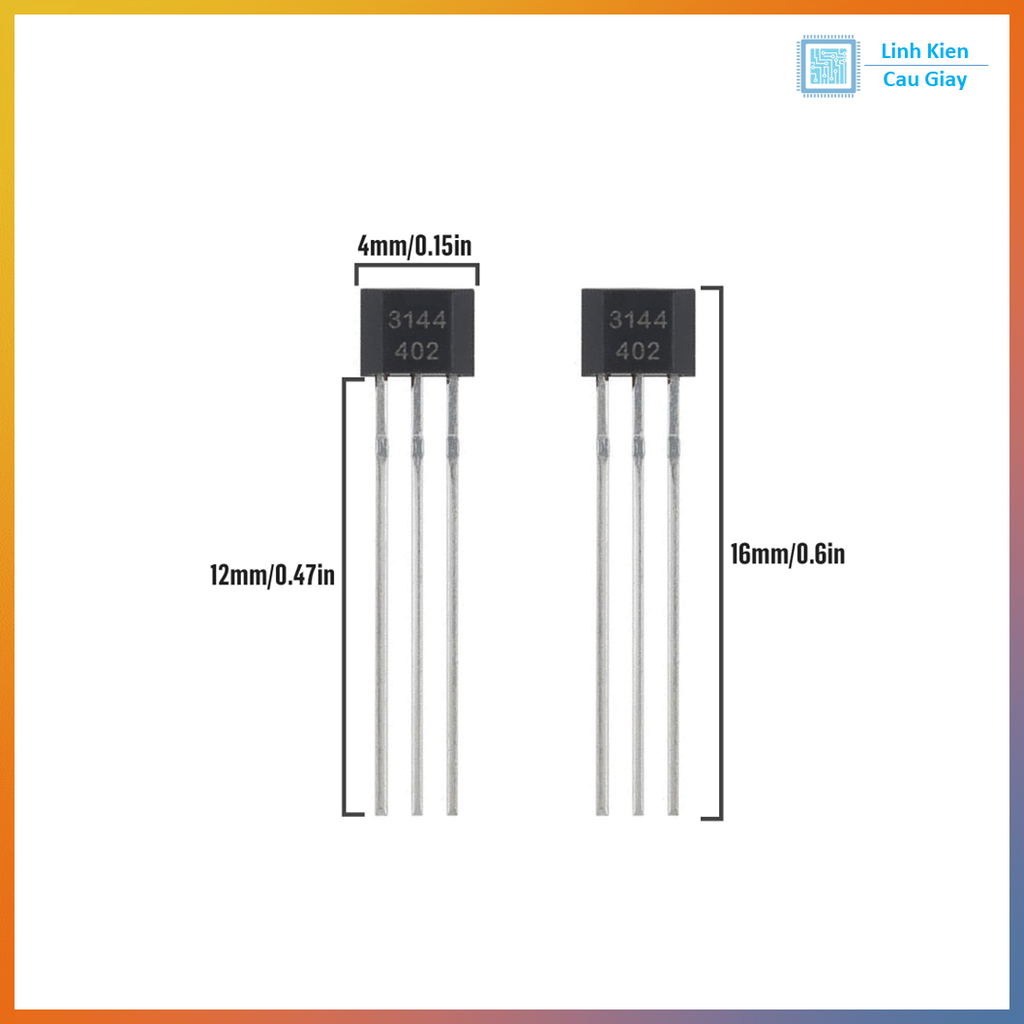

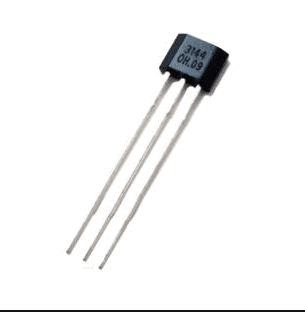

Cảm Biến Hall A3144 Allegro - Cảm Biến Từ
(Mã SP:CG000237)
Thương hiệu: Chưa cập nhật |
Đánh giá
:Giá
:4.000₫
Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận
Mô tả sản phẩm
Cảm biến Hall A3144 của Allegro MicroSystems là cảm biến từ trường kỹ thuật số hoạt động dựa trên hiệu ứng Hall. Khi có từ trường đủ mạnh tác động, IC sẽ thay đổi trạng thái ngõ ra từ HIGH sang LOW (hoặc ngược lại).
A3144 thuộc loại Hall switch unipolar, nghĩa là chỉ kích hoạt khi tiếp xúc với cực từ xác định của nam châm. Sản phẩm được đóng gói dạng TO-92 nhỏ gọn, dễ hàn, tiêu thụ điện năng thấp, và bền bỉ trong môi trường công nghiệp.
Ứng dụng
-
Đếm vòng quay: Motor, bánh xe, quạt.
-
Công tắc không tiếp xúc: Bật/tắt mạch điện bằng nam châm.
-
Hệ thống an ninh: Phát hiện cửa mở/đóng.
-
Robot và IoT: Xác định vị trí, đo tốc độ.
-
Đồng hồ đo lưu lượng: Đếm vòng quay cánh quạt.
Sơ đồ chân
Sơ đồ chân (TO-92)
Nhìn từ mặt phẳng chữ in trên IC, các chân từ trái sang phải:
-
VCC – Nguồn 4.5V ~ 24V.
-
GND – Mass nguồn.
-
OUT – Ngõ ra Digital (mức cao/thấp khi phát hiện từ trường).
Thông số kĩ thuật
-
Model: A3144 Hall Effect Switch.
-
Hãng sản xuất: Allegro MicroSystems.
-
Loại cảm biến: Digital Hall Switch (Unipolar).
-
Điện áp hoạt động: 4.5V – 24V DC.
-
Dòng tiêu thụ: ~4mA.
-
Dòng tải ngõ ra tối đa: 25mA.
-
Nhiệt độ hoạt động: -40°C ~ +85°C.
-
Tần số đáp ứng: Lên đến 25kHz.
-
Đóng gói: TO-92.
Hướng dẫn sử dụng
-
A3144 chỉ nhạy với một cực từ xác định (thường là cực Nam).
-
Dùng nam châm vĩnh cửu để kích hoạt ổn định.
-
Có thể dùng nhiều cảm biến để đo tốc độ chính xác hơn.

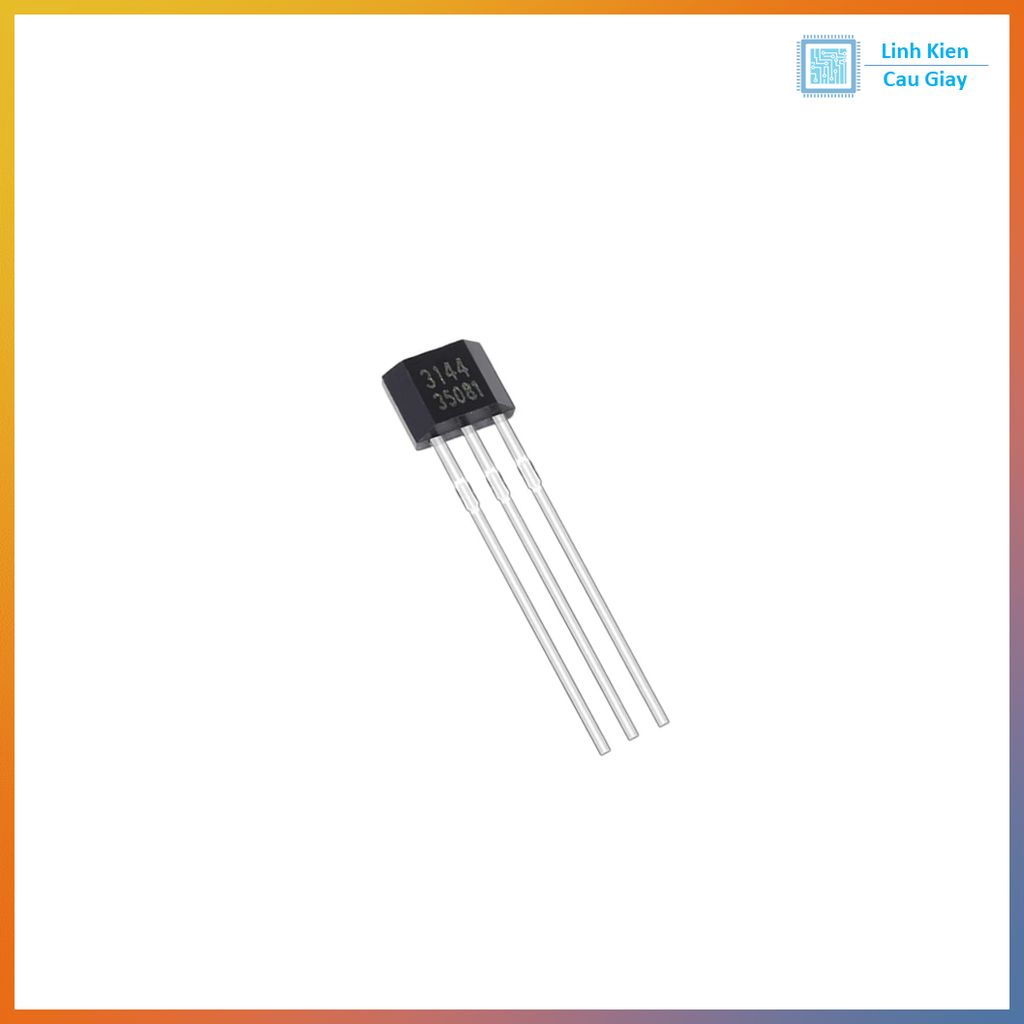

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
