MODULE CÔNG TẮC TỪ TRƯỜNG

(Mã SP:CG000240)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

21.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

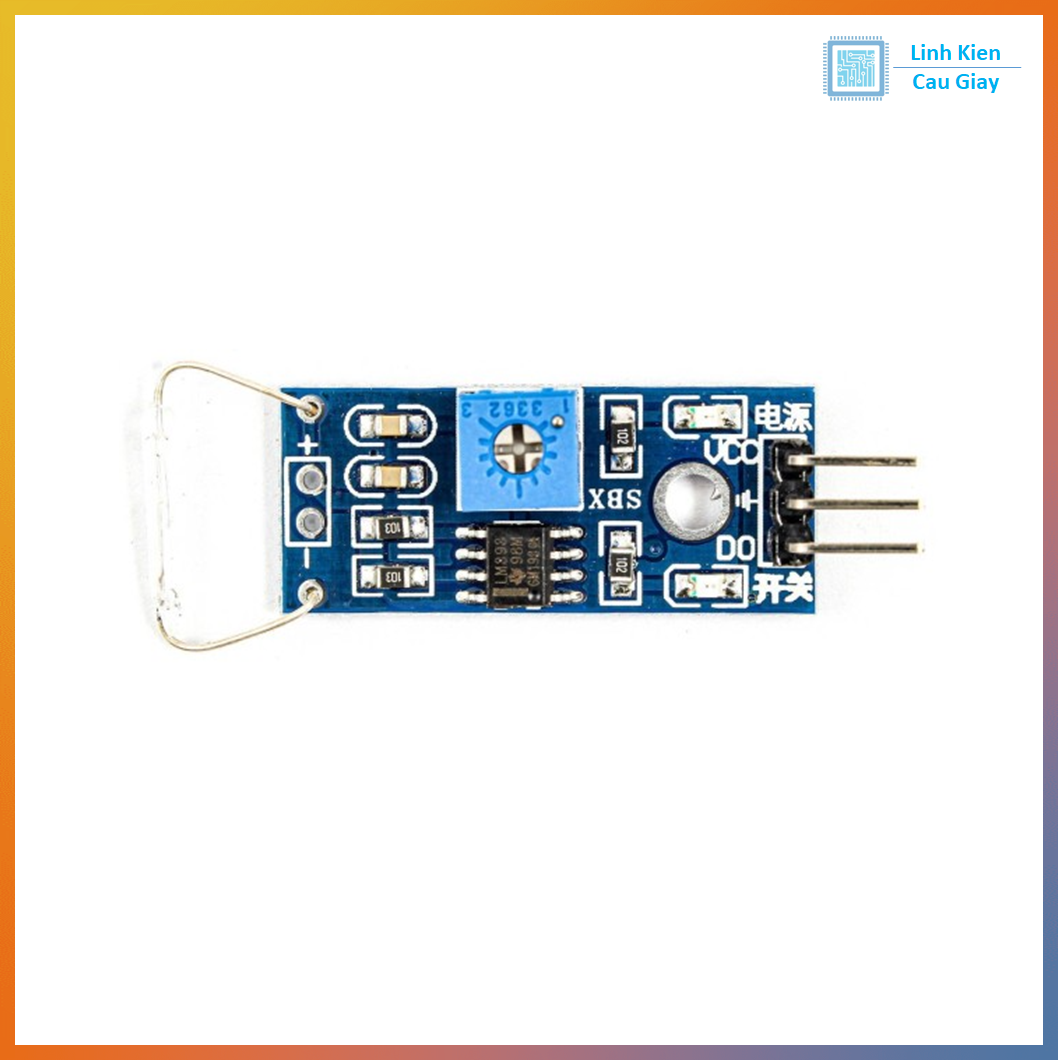

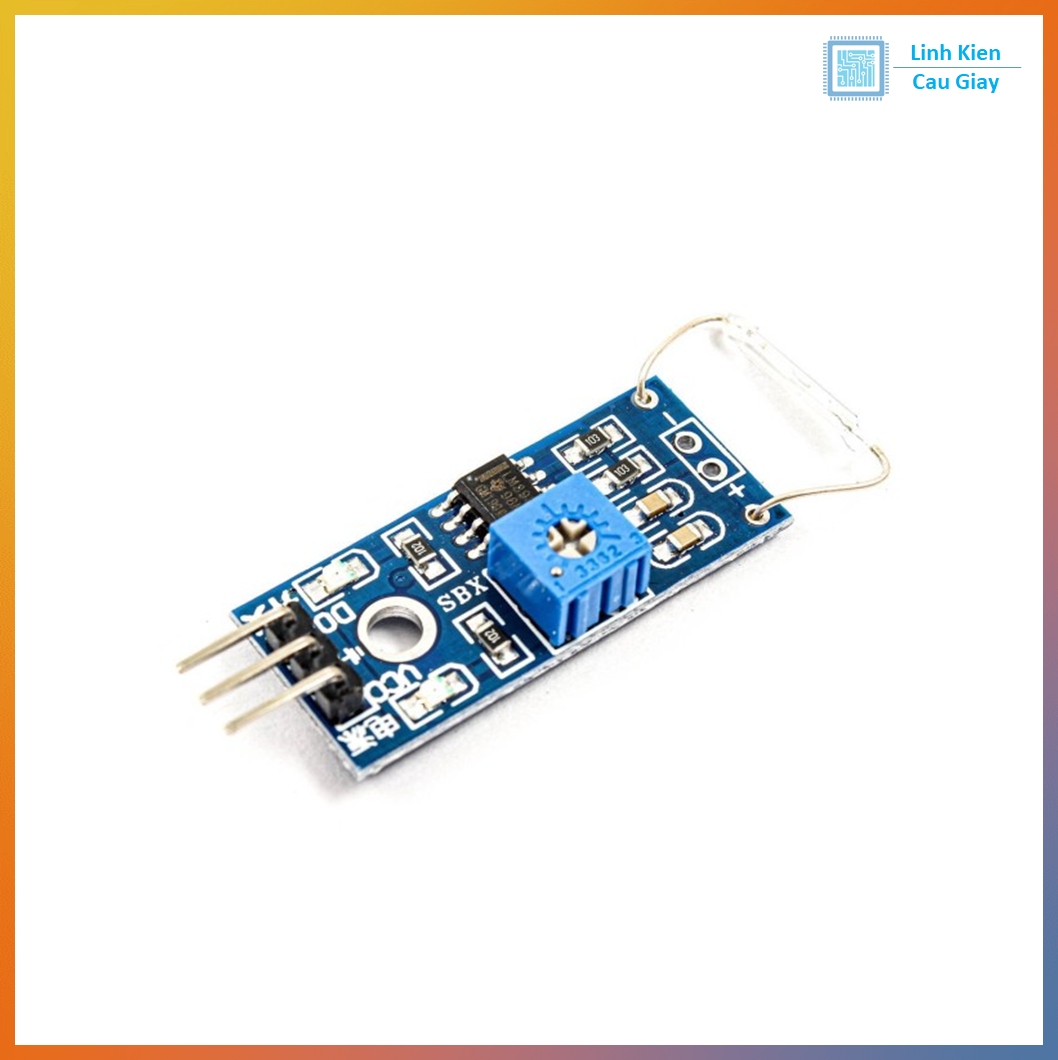

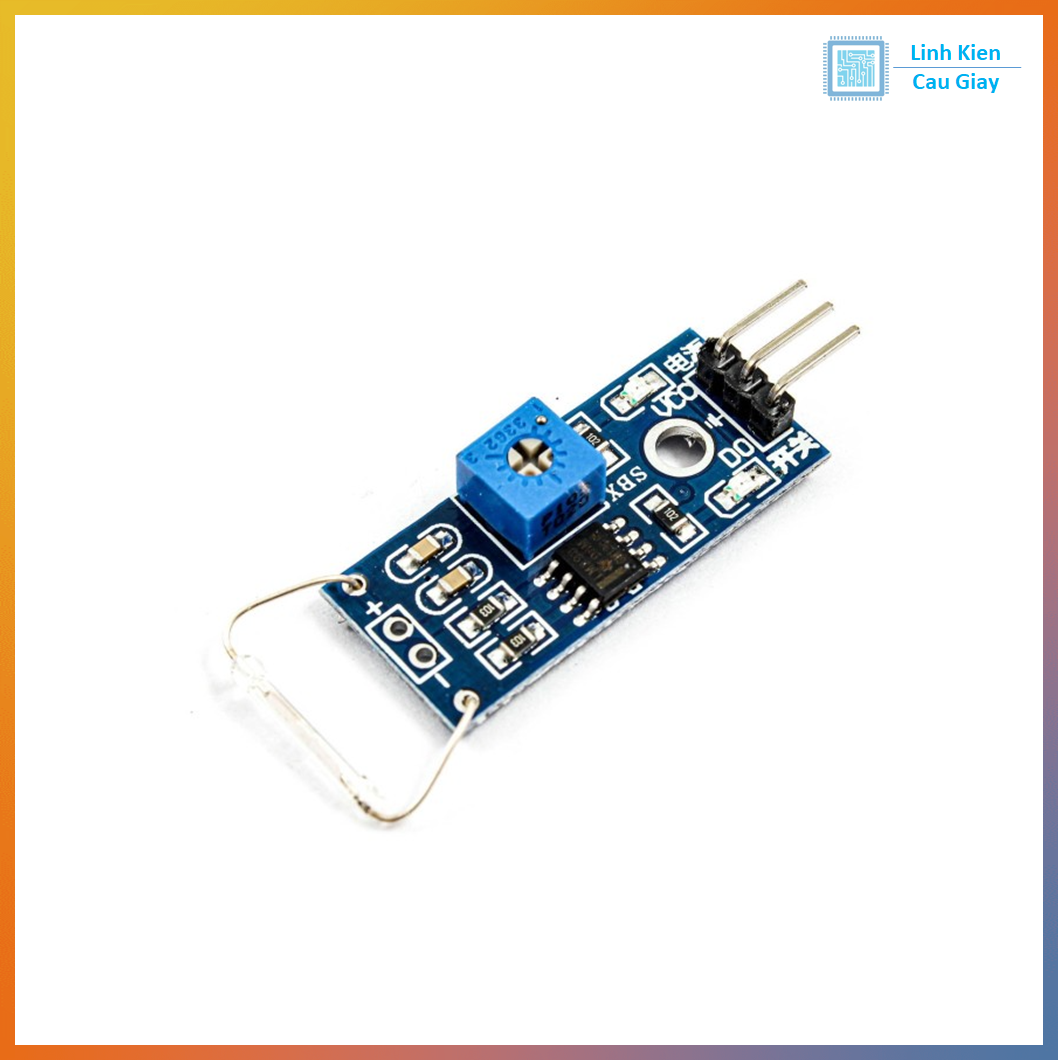

Module công tắc từ trường (Reed Switch Module) là cảm biến phát hiện từ trường hoạt động dựa trên nguyên lý reed switch – một cặp tiếp điểm kim loại được đặt trong ống thủy tinh kín, sẽ đóng hoặc ngắt khi có từ trường (nam châm) tác động.
Module thường tích hợp mạch so sánh LM393 giúp xuất cả tín hiệu Digital (D0) khi có từ trường và tín hiệu Analog (A0) tỷ lệ với cường độ từ trường.
Sản phẩm dễ dàng kết nối với Arduino, ESP32, Raspberry Pi và các vi điều khiển khác để ứng dụng trong phát hiện vị trí, bảo mật và điều khiển tự động.

Ứng dụng

  • Cửa từ an ninh: Báo động khi cửa mở/đóng.

  • Robot: Xác định vị trí thông qua nam châm gắn trên trục hoặc bánh xe.

  • Công tắc không tiếp xúc: Bật/tắt thiết bị bằng nam châm.

  • Hệ thống đếm vòng quay: Gắn nam châm lên bánh xe để đo tốc độ.

  • Ứng dụng IoT: Giám sát trạng thái thiết bị từ xa.

Sơ đồ chân

Module công tắc từ trường thường có 4 chân:

  1. VCC – Nguồn 3.3V ~ 5V.

  2. GND – Mass nguồn.

  3. A0 – Ngõ ra Analog (giá trị tương ứng cường độ từ trường).

  4. D0 – Ngõ ra Digital (mức cao/thấp khi phát hiện từ trường).

Thông số kĩ thuật

  • Nguồn cấp: 3.3V – 5V DC.

  • Cảm biến: Reed Switch.

  • IC so sánh: LM393.

  • Ngõ ra: Digital + Analog.

  • Điều chỉnh độ nhạy: Biến trở tích hợp.

  • Kích thước module: Khoảng 32mm × 14mm × 8mm.

  • Nhiệt độ hoạt động: -20°C ~ +70°C.

Hướng dẫn sử dụng

  • Đặt nam châm gần cảm biến để kích hoạt.

  • Tránh rung động mạnh làm gãy ống thủy tinh bên trong.

  • Điều chỉnh biến trở để thay đổi độ nhạy khi phát hiện.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker

Hashtag

#CongTacTuTruong #ReedSwitch #Arduino #ESP32 #CamBienTuTruong #IoT #MagneticSensor #LM393 #BaoDongCuaTu #CamBienNamCham



.

Module công tắc từ có cảm biến
